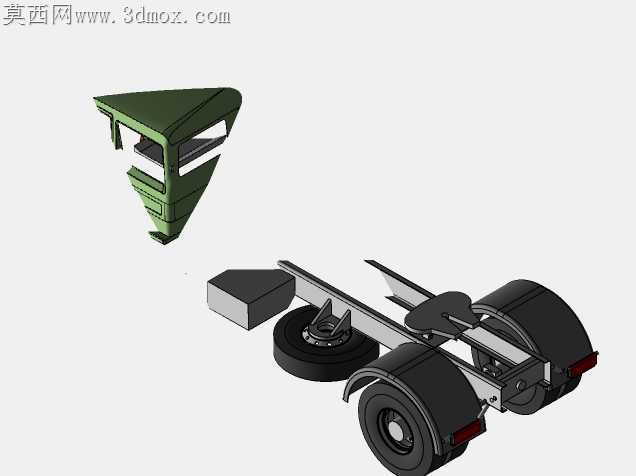

分体式卡车车头与底盘车架结构设计

重型牵引卡车的分体式结构设计，最容易被忽略的是车头翻转铰接位与底盘纵梁的同轴度偏差问题，现场维修时经常出现车头卡滞无法完全抬起、线束拉扯断裂的故障，这套结构在设计阶段就把铰接支座的安装基准直接落在纵梁上翼面的机加工平面上，没有采用后期焊接支架的方案，避免焊接变形带来的位置偏移。

底盘部分的纵梁采用变截面槽型结构，靠近鞍座的位置局部加厚腹板，不用额外增加加强筋就能承受鞍座传递的垂直载荷与转弯时的侧向冲击力，轮边的挡泥板支架直接固定在车桥安装座的延伸凸台上，避开纵梁腹板的钻孔位置，减少应力集中点，长期在颠簸路面行驶也不会出现支架焊缝开裂的问题。轮胎与轮辋的配合面预留了0.12mm的过盈量，装配时不需要额外加热就能压装到位，同时避免行驶中轮辋打滑移位，制动鼓与轮毂的连接螺栓孔采用位置度公差管控，换胎时不用反复对位就能顺利穿入螺栓，减少维保耗时。

车头部分的楔形曲面不是单纯的造型设计，前风挡的倾斜角度刚好匹配高速行驶时的气流走向，能把正面来流导向车顶两侧，减少正面风阻系数，车门框的密封面做了一圈内凹的止口结构，橡胶密封条卡入后不会因为长期暴晒出现脱胶翘起的问题，驾驶室底部的线束过孔都设计了外翻的翻边，不用额外加装橡胶护圈就能避免线束被钣金锐边割破。鞍座的牵引销安装位做了可更换的耐磨衬套，长期使用磨损后只需要更换衬套，不用整体更换鞍座底座，降低后期维护成本，底盘尾部的尾灯安装座直接集成在后横梁的冲压结构上，减少单独焊接支架的工序，装配时直接卡入尾灯组件就能完成固定，生产线上的装配效率能提升近两成。

悬挂部分的钢板弹簧座与车桥的配合面做了防滑齿结构，U型螺栓拧紧后不会出现车桥移位的问题，减震器的安装角度避开了轮胎跳动的极限位置，满载压缩时不会出现减震器与轮胎剐蹭的隐患，油箱的安装绑带预留了热胀冷缩的伸缩间隙，极端温差环境下不会出现绑带拉断或者油箱松动的问题。
