汽车车身安装横梁结构练习模型

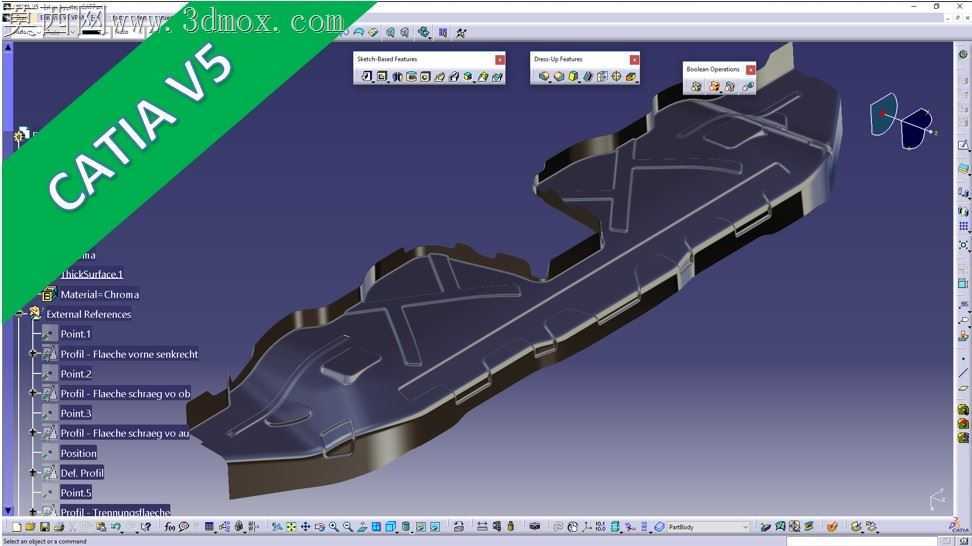

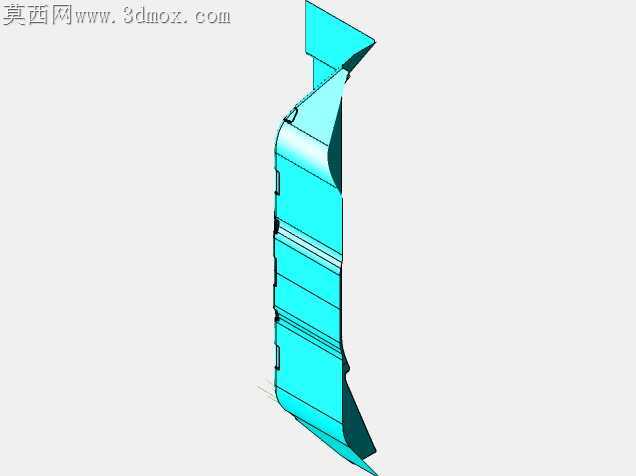

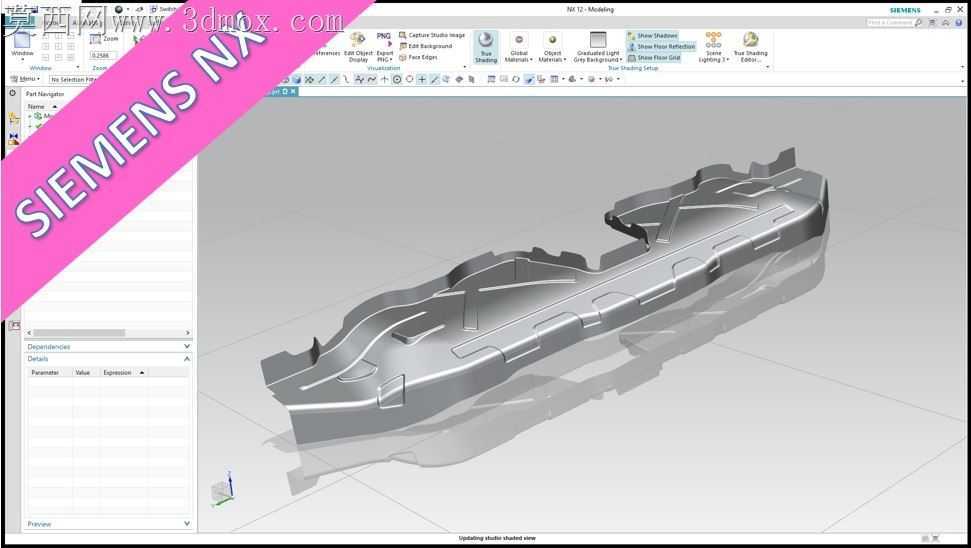

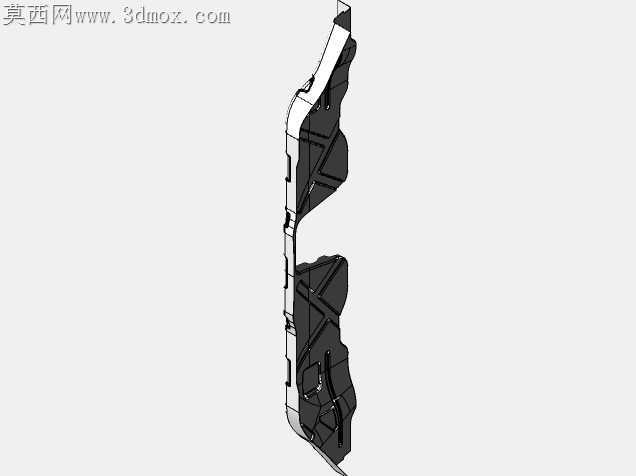

汽车车身横梁的冲压成型环节，最容易出现的问题就是变截面过渡区的料厚减薄率超标，尤其是这类带多组异形安装位的长横梁，曲面曲率突变的位置如果在数模阶段没有做合理的圆角过渡与应力释放设计，实际冲压时很容易出现局部拉裂，后续装配时也会因为安装面平面度超差，导致和侧围、地板的连接点出现虚接，整车NVH测试时很容易在特定车速下出现共振异响。这款横梁的数模在曲面过渡上做了很细致的处理，所有安装凸台和主体梁身的衔接位置都没有生硬的直角转折，顺着梁身的变截面曲率做了渐变式的圆角过渡，既保证了安装位的结构强度，又能让冲压时的料流流动更顺畅，不会在凸台根部出现材料堆积或者拉薄的问题。长条形横梁的翘曲变形是加工后最头疼的问题，这款数模在梁身的非安装侧设计了断续的加强筋结构，筋条的高度顺着梁身的受力分布做了差异化调整，靠近两端安装点的位置筋高更高，中间段的筋条做了分段断开处理，既提升了梁身的整体抗扭刚度，又不会因为加强筋连续过长导致冲压脱模时出现顶出变形，后续电泳工序也不会因为筋条封闭形成积液腔，减少了后期内腔锈蚀的隐患。安装孔位的排布也藏着工程细节，所有的安装孔都没有直接开在曲面曲率最大的位置，每个孔位周边都做了小范围的平面沉台，沉台的直径比安装螺栓的法兰盘直径大出2毫米左右，既保证了螺栓打紧时的贴合面积，又不会因为沉台过大占用梁身的变形缓冲空间，当车身发生小幅扭转时，梁身可以通过预设的变形区吸收部分应力，不会直接把冲击力传递到连接点导致螺栓断裂。这类数模作为实训素材的价值很高，不是简单的拉伸凸台堆砌，每一处曲面变化、每一个筋条的位置、每一个安装沉台的尺寸，都对应着实际生产中会遇到的真实问题，练习的时候能直观感受到结构设计和加工工艺、装配要求之间的平衡逻辑，而不是只追求数模的外观相似度。
