课堂教学演示用杠杆式抛射装置结构

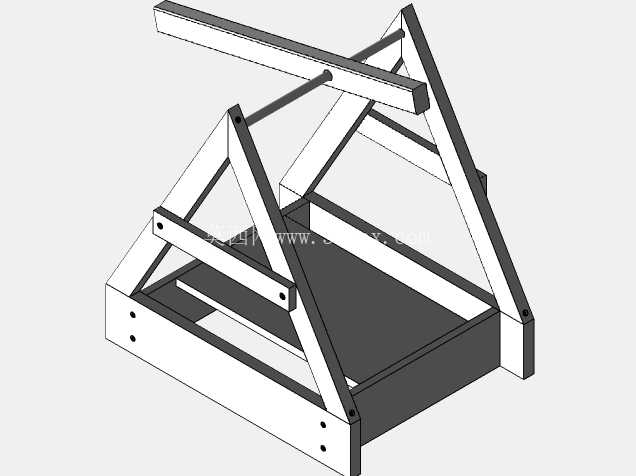

这款抛射装置的结构设计核心围绕杠杆力矩平衡原理展开，整体采用框架式三角支撑构型，从安装边界来看，底部为矩形承载基座，基座采用双层框板拼接结构，预留多组螺栓安装孔位，既可以通过螺栓将整机固定在实验台面上，也可直接放置在平整地面使用，基座内部预留配重放置空间，可根据抛射物重量调整配重组态，避免抛射过程中整机倾覆。两侧的三角支撑臂为主要承力构件，采用对称式布置，支撑臂与基座之间通过角部连接件加固，连接节点处采用销轴铰接设计，既保证结构连接强度，也为后续维护更换易损件预留操作空间。

从功能特性来看，装置的核心抛射杠杆采用长条形截面构件，杠杆支点设置在靠近前端抛射端的三分之一位置，通过销轴与两侧三角支撑臂连接，杠杆后端为动力施力区域，可通过手动施加瞬时作用力，也可拓展加装弹性储能组件提升抛射射程，前端设置抛射物承载槽，可适配不同规格的软性抛射载体，实际测试中可将常规重量的背包类物体抛射至数十英尺距离，完全满足课堂力学演示的需求。

在实际应用场景中，这类装置主要服务于中小学物理力学教学、青少年科创实践活动，也可作为科普场馆的互动体验展品，帮助参与者直观理解杠杆原理、力矩传递、抛体运动轨迹等抽象物理概念。区别于大型古代战争复原类投石装置，这款结构做了大幅轻量化简化，所有构件均采用常见的型材与板材加工，加工门槛低，普通教学实验室的常规加工设备即可完成制作，组装过程无需复杂工装，学生可在指导下自行完成组装调试，在动手过程中理解结构受力逻辑。

设计思路上优先考虑了教学场景的安全性，所有构件边缘均做倒圆角处理，不存在尖锐外露结构，杠杆的摆动行程做了机械限位，避免杠杆过度摆动造成磕碰，整体结构无高压、弹性储能外露等危险结构，即使学生误操作也不会造成严重伤害。结构的受力路径经过反复优化，抛射时的冲击力通过杠杆支点传递到两侧三角支撑臂，再均匀分散到底部基座的整个接触面，不会出现局部应力集中导致的结构变形，长期重复使用也能保持结构精度。

从外形尺寸的适配性来看，整体结构的宽度控制在常规实验台的可容纳范围内，高度不会遮挡教室内的视线，重量控制在单人可搬运的区间，方便不同教室之间转运使用。基座上预留的多组安装孔位，还可拓展加装角度调节组件，通过调整杠杆的初始仰角，直观展示抛射角度与射程之间的对应关系，也可加装力传感器、位移传感器等测量配件，配合数据采集设备完成定量力学实验，拓展装置的教学适用范围。

在结构细节处理上，所有铰接位置都预留了润滑间隙，长期反复转动也不会出现卡滞，构件之间的连接采用标准紧固件，损坏后可快速替换，无需定制特殊配件。抛射物承载槽采用可拆卸设计，可根据不同的抛射实验需求更换不同尺寸的承载配件，适配球体、方块、软质包袋等多种形态的实验抛射物，满足不同教学场景的演示需求。
