迷你手动曲柄往复式动力演示结构

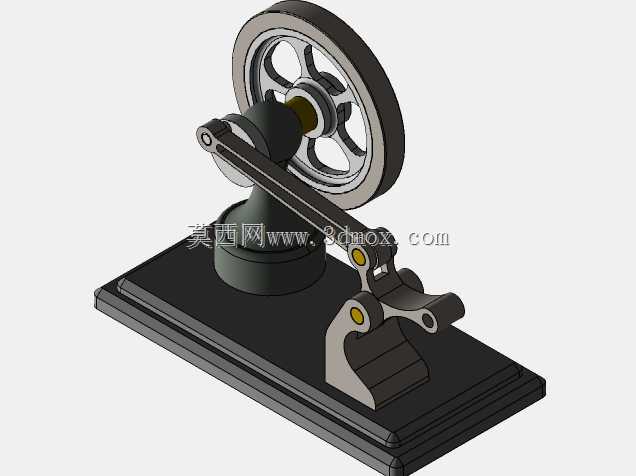

这套手动驱动的小型动力结构，常被用于机械原理教学演示场景，也可作为桌面级趣味机械装置，直观展示曲柄连杆机构将直线往复运动转化为旋转运动、或是反向将旋转输入转化为直线往复输出的核心传动逻辑，帮助刚接触机械设计的从业者快速理解内燃机类动力装置的基础运动原理。整套结构采用台式安装布局，底部设置带防滑棱边的矩形安装基座，所有传动部件均固定在基座上方的安装位上，基座预留的安装孔位可直接通过螺栓固定在演示台、桌面或是实训工位上，整体占用空间极小，适合小范围展示场景使用。结构核心传动部分采用经典的曲柄连杆搭配飞轮的设计，大直径带辐条的飞轮安装在立式支撑座的转轴上，飞轮自身的转动惯量可以在手动驱动过程中储存动能，让整个机构的运转更加平顺，避免手动输入转速不均导致的卡滞问题。连杆一端连接飞轮偏心位置的曲柄销，另一端连接下方做往复摆动的动力输出摆臂，摆臂通过两个铰接点固定在基座的立式支架上，手动按压摆臂即可带动连杆推动飞轮连续旋转，反过来拨转飞轮也能带动摆臂做规律的往复动作，整套运动副的铰接位置均设置了耐磨衬套结构，长期反复操作也不会出现明显的旷量。设计过程中特意将所有传动部件的运动轨迹做了外露处理，没有额外加装遮挡外壳，方便观察者清晰看到每个部件的运动关系，铰接点的销轴都做了防脱限位处理，避免高速转动或是频繁操作时销轴脱出失效。支撑飞轮的立式支座采用阶梯轴安装结构，轴承位的同轴度公差控制在合理范围内，保证飞轮转动时不会出现偏摆晃动，连杆的长度经过反复校核，既保证运动过程中不会出现死点卡滞，也让摆臂的往复行程控制在适合手指按压操作的范围内，操作力度经过适配，单根手指即可轻松驱动整套机构连续运转，不需要施加过大的按压力度。整套结构的安装边界清晰，基座的长宽尺寸适配常规桌面摆放需求，飞轮转动时的最大外圆轮廓不会超出基座的投影范围，避免运转过程中剐蹭周边放置的其他物品，摆臂的摆动角度经过限位设计，不会因为操作力度过大导致连杆过位卡死。
