可折叠便携卤素照明灯具结构设计

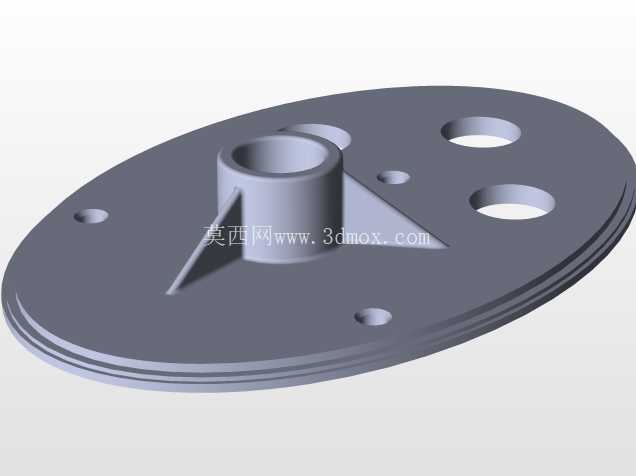

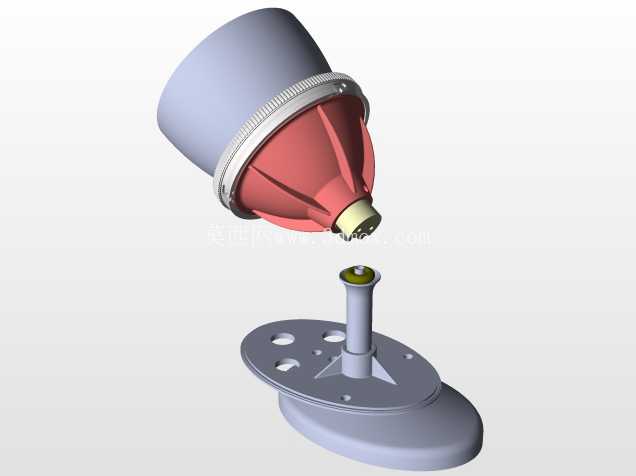

　　这款卤素照明灯具的结构设计，最初瞄准的是桌面近距离局部补光、小型作业台面临时照明的使用场景，比如钳工台精细划线、电子元器件手工焊接、学生手工建模作业时的定向照明需求，这类场景对照射角度的灵活度、光线的聚光性都有明确要求，同时还要兼顾日常收纳时的空间占用问题。从结构拆分来看，整个灯具分为底座、支撑立柱、灯头壳体三个核心部分，底座采用下宽上窄的半椭球造型，底部预留了配重块安装腔，实际装配时可以嵌入铸铁配重块或者废旧金属块，保证灯头调整到最大仰角时整个灯具不会发生倾覆，底座与支撑立柱的连接位置采用了过盈配合的铰接结构，铰接轴选用POM材质的耐磨轴套，不需要额外添加润滑脂就能实现长期的角度调整阻尼，调整时不会出现松垮打滑的情况，也不会因为长期转动出现磨损旷量。

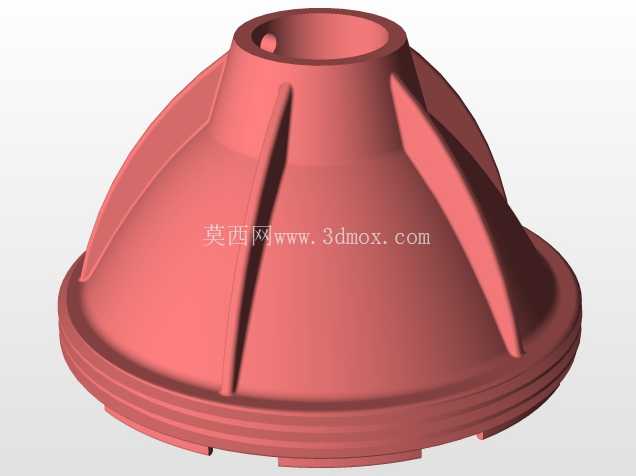

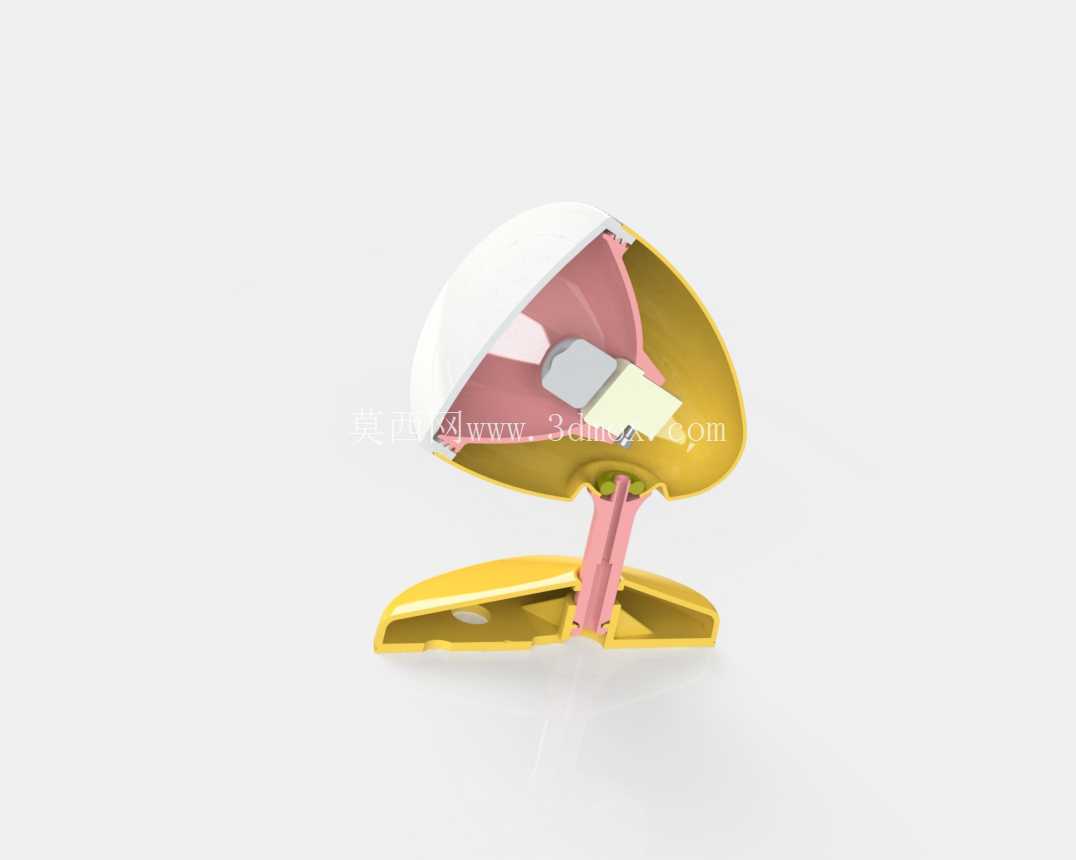

　　支撑立柱采用两段式卡接结构，上段可以沿着下段的导向槽做20毫米范围的高度升降，升降到位后通过侧面的塑料弹片卡入定位孔实现固定，不需要额外的锁紧螺丝，调整操作可以单手完成，立柱内部预留了走线槽，卤素灯的供电导线完全隐藏在立柱内部，不会出现导线外露缠绕、影响外观或者被剐蹭破损的问题。灯头部分采用半球形壳体设计，内部预留了卤素灯珠安装座、反光罩安装位以及散热间隙，反光罩采用抛物面造型，能够将卤素灯珠发出的光线聚拢成30度左右的锥形光斑，在距离照射面30厘米的位置，光斑直径大概在16厘米左右，刚好覆盖常规手工操作的作业范围，不会出现光线过度散射导致的照明区域亮度不足问题。

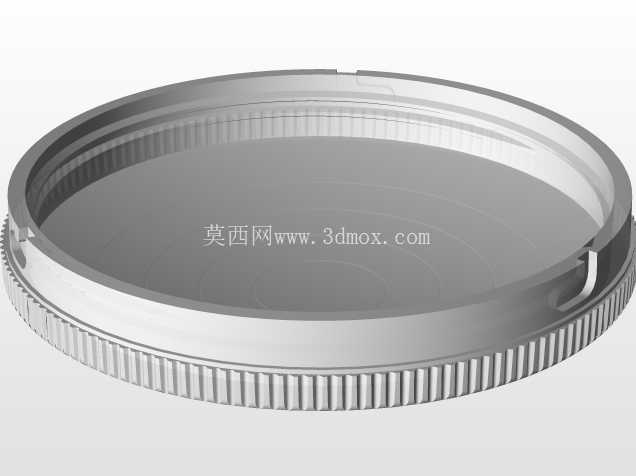

　　灯头上半部分的透明保护罩采用卡扣式连接，不需要工具就能徒手拆开，方便后期更换损坏的卤素灯珠，保护罩选用耐高温的PC材质，能够承受卤素灯珠长期工作产生的高温，不会出现发黄变形的问题。整个灯具的外壳部分都采用铸造工艺成型，壳体壁厚均匀控制在2毫米，转角位置全部做了R1.5的圆角过渡，既能够减少铸造时的应力集中问题，也能避免尖锐边角划伤使用者。从安装边界来看，这款灯具不需要额外的固定安装结构，直接放置在水平台面上就能使用，底座的最大投影尺寸为120毫米×80毫米，占用的桌面空间很小，折叠之后整体高度只有75毫米，可以直接放入工具包或者抽屉里收纳，携带外出作业也不会占用太多空间。

　　在实际使用过程中，灯头可以沿着铰接轴实现0到120度的俯仰角度调整，配合立柱的高度调整，能够覆盖从贴近台面到距离台面220毫米高度范围内的任意照射位置，满足不同作业场景的照明高度需求。内部的电路部分预留了常规的低压直流供电接口，既可以搭配电源适配器接市电使用，也可以外接移动电源实现户外无市电场景的临时照明，适配场景更加灵活。壳体的连接位置全部采用止口定位结构，装配时不需要额外做定位治具，能够有效提升装配效率，各个连接卡扣的拔插力控制在15牛左右，既不会因为轻微震动出现松脱，也不会因为卡扣过紧导致拆卸困难。灯头内部的散热间隙沿着壳体圆周均匀分布，能够利用冷热空气的自然对流带走灯珠工作产生的热量，不需要额外加装散热风扇，既降低了整体结构复杂度，也避免了风扇工作产生的噪音影响需要安静环境的作业场景。
