原木拼装式儿童木质玩具小火车结构设计

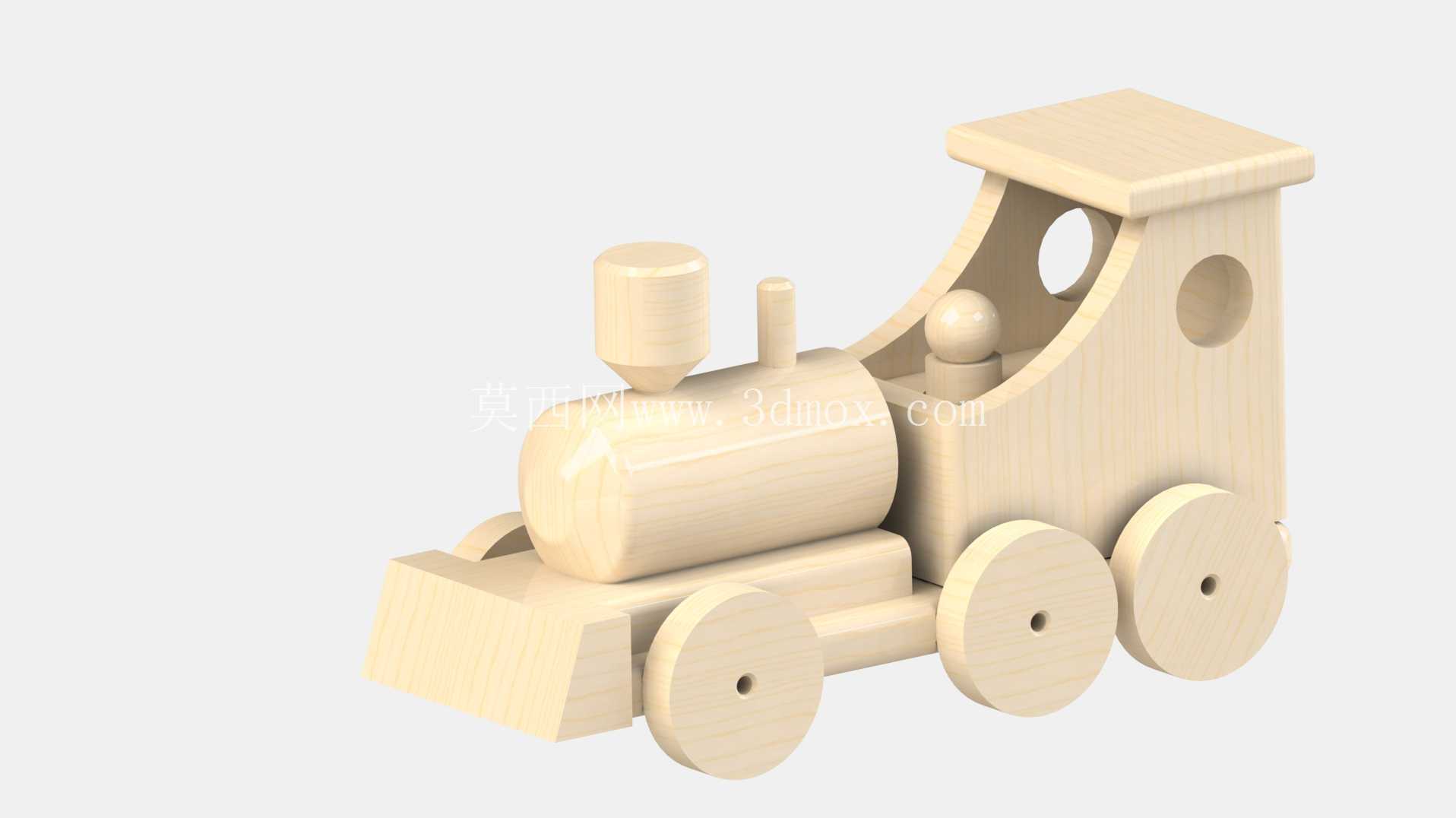

　　这款木质玩具小火车的结构设计，最初是面向低龄儿童益智教具场景开发，在幼儿园手工操作区、儿童木质玩具生产线、早教机构感官训练板块都有明确的落地空间，区别于市面上常见的塑料电动火车玩具，整体采用纯实木构件拼接，没有额外的电子元器件，也不需要金属紧固件辅助固定，所有部件之间的连接都靠构件自身的尺寸公差配合实现，完全避免了小零件脱落造成的误食风险，适配3-6岁儿童的抓握力度与操作能力。从实际使用角度出发，这款小火车没有设置复杂的联动机关，所有外露边缘都做了R3以上的圆角倒钝处理，哪怕是车轮的轴孔位置，也没有尖锐的棱边，儿童在手持推动玩耍的过程中，不会被毛刺或者锐角划伤。

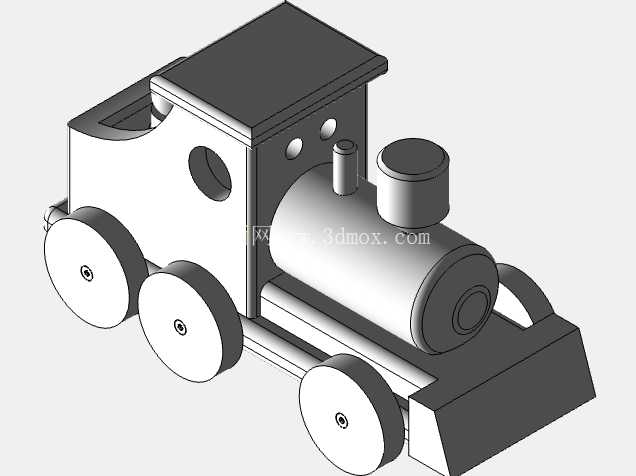

　　设计阶段最先敲定的是整体的尺寸边界，整车长度控制在180mm以内，宽度控制在70mm，最高处的车厢顶棚高度不超过110mm，单块构件的最小尺寸不小于30mm，完全符合儿童玩具安全规范里的小零件测试要求，哪怕是单独的烟囱、小圆柱装饰件，尺寸都大于防吞咽测试筒的口径，从结构根源上消除安全隐患。构件拆分的时候特意做了模块化的设计思路，车头的锅炉部分、烟囱、前部排障器、车厢主体、四个车轮都是独立的实木构件，拼接的时候不需要胶水粘接，靠轴与孔的过盈配合就能完成组装，生产环节可以直接用实木方料通过数控铣削一次加工成型，不需要后续的二次粘接工序，加工效率比拼接粘合的木质玩具高40%左右，而且后期如果单个构件出现磨损，也可以单独替换，不需要整体报废。

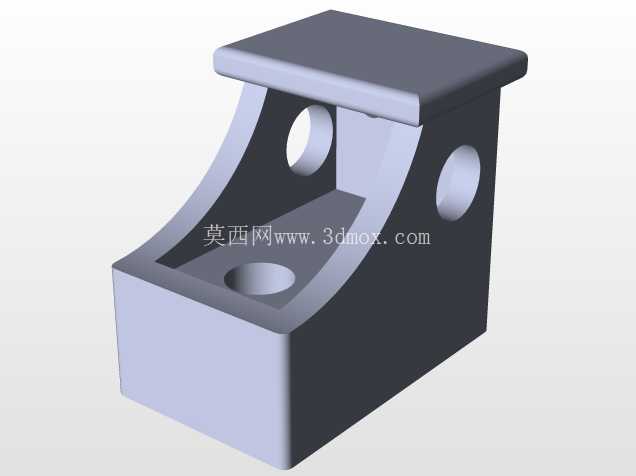

　　车轮部分的设计特意做了偏心距的微调，轴孔位置没有完全设置在车轮的几何中心，而是偏移了1.2mm，这样儿童推动火车在平面上移动的时候，会产生轻微的上下起伏效果，模拟真实火车行驶时的震动感，同时又不会因为起伏过大导致侧翻，车轮与车轴的配合间隙控制在0.2mm，既保证车轮可以顺畅转动，又不会出现松脱掉落的情况。车厢部分的侧面开了两个不同直径的圆孔，大的圆孔直径40mm，方便儿童用手指勾住提拉火车，小的圆孔直径20mm，既作为装饰元素模拟火车的车窗，也可以作为穿绳孔，家长可以用软绳穿过孔洞，牵引火车移动，拓展了玩具的使用场景。车头前部的排障器做了15度的倾斜角度，当火车行驶过程中碰到小的障碍物比如积木块、地毯边缘的时候，可以顺着斜面爬过去，不会直接卡死，减少儿童玩耍过程中的挫败感。所有构件的表面都没有做油漆喷涂，保留原木的天然纹理，只做了三遍木蜡油的浸涂处理，不会有油漆的异味，也不会因为儿童啃咬造成有害物质摄入，木蜡油的涂层厚度控制在0.1mm以内，不会掩盖木材本身的触感，儿童触摸的时候可以感受到真实的木质纹理，起到感官训练的作用。

　　在生产适配性上，这套构件的外形都没有倒扣结构，所有曲面都是规则的回转体或者平直拉伸面，不管是采用铸造模做毛坯成型再后续铣削，还是直接用实木料数控加工，都可以快速实现量产，模具的分型面可以直接设置在构件的最大轮廓处，脱模斜度控制在1度就可以顺利脱模，不会出现粘模的情况。车轴与车轮、车身的配合公差选用H7/p6的过渡配合，组装的时候只需要用木锤轻轻敲击就可以完成装配，不需要额外的紧固件，装配完成后整体结构的连接强度可以承受100N的水平拉力，不会在正常玩耍过程中散架。考虑到儿童使用过程中可能会出现摔落的情况，所有构件的壁厚都不小于8mm，最薄的位置是车厢顶部的盖板，厚度也有10mm，从1米高度自由跌落到水泥地面不会出现开裂或者断裂的情况。整个设计没有多余的装饰构件，所有的结构元素都同时兼顾功能与外观，比如顶部的烟囱构件，除了模拟真实火车的外形之外，也可以作为儿童抓握的受力点，手指捏住烟囱就可以把整个车头提起来，车厢内部的空腔没有做封闭处理，儿童还可以把小的积木块放在空腔里，模拟火车载货的场景，拓展了玩具的游玩可能性。
