骏马造型铸造用金属型模具结构设计

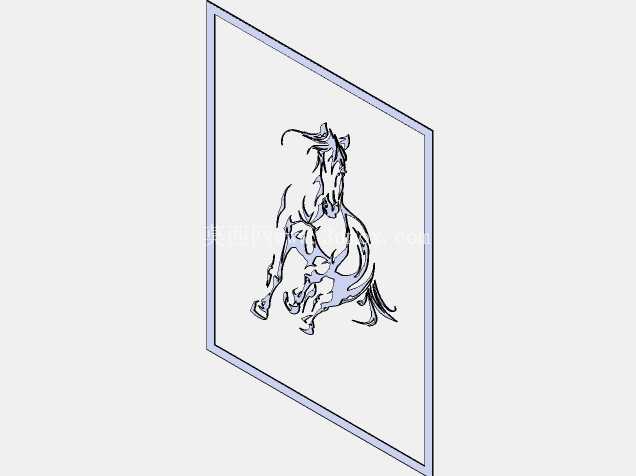

这套骏马造型的铸造模具，主要面向艺术装饰类金属铸件的批量生产场景，可适配铸铝、铸铁、低熔点合金等多种铸造材质，多用于文创金属摆件、户外装饰金属浮雕、工艺礼品的铸造成型工序。模具整体采用框式模架结构，模腔直接加工在平整的模框基准面上，模架的平面度公差控制在0.02mm以内，保证合模时分型面完全贴合，避免铸造过程中出现飞边、跑火等缺陷。

从设计思路来看，模腔的骏马造型采用了浮雕式结构设计，整体凸起高度控制在12mm，既保证铸件成型后骏马的肌肉线条、鬃毛纹理、肢体动态有足够的立体感，又避免模腔深度过大导致金属液充型不畅、冷却不均产生缩孔缺陷。造型线条全部做了R0.5-R2mm的圆角过渡，没有尖锐棱角，一方面减少铸造时的应力集中，避免铸件冷却过程中出现开裂，另一方面也方便起模，不会因为棱角卡滞损坏铸件表面。模腔外围的方形边框既是合模时的定位基准，也可直接作为铸件的外边框，省去后续裁切工序，边框宽度设置为8mm，厚度与模腔凸起高度一致，保证铸件整体结构强度，同时方便后续安装固定。

在安装边界上，整套模具的外形为正方形结构，模架边缘距离模腔最外侧的安全距离预留了15mm，可直接安装在常规的小型重力铸造机工作台上，安装孔位按照通用150mm间距的T型槽标准设计，不需要额外制作转接板，适配现有多数小型铸造设备的装夹要求。模具的分型面设置在造型的最大轮廓面上，也就是模框的基准平面，合模时依靠模架四周的定位销进行精准定位，定位销采用H7/m6的过渡配合，重复定位精度可达0.01mm，保证合模后上下模腔完全对齐，不会出现错型问题。

实际使用过程中，金属液从模腔边框预留的浇口注入，浇口位置设置在骏马造型的底部位置，也就是马蹄对应的边框处，采用底注式充型，金属液从下往上缓慢填充模腔，能够有效减少卷气、夹渣问题，让金属液平稳充满整个造型的细微纹理部分，比如鬃毛的发丝间隙、马蹄的细节轮廓都能完整成型。模腔表面做了氮化处理，表面硬度达到HRC55以上，可承受反复的高温金属液冲刷，使用寿命比普通未处理的模具提升3倍以上，同时表面粗糙度控制在Ra1.6，铸件成型后表面光滑，减少后续打磨抛光的工作量。

针对骏马造型的细节部分，设计时特意将鬃毛、马尾等纤细结构的模腔宽度做了0.3mm的放量，避免金属液冷却收缩后出现细节缺失，肢体交叉的位置预留了0.8mm的排气间隙，铸造时型腔内的空气可顺着间隙排出，不会在铸件内部形成气孔。模具还设置了顶出机构，顶杆位置均匀分布在模腔边框的四个角以及骏马肢体的厚实部位，顶出时受力均匀，不会顶坏铸件的薄边细节，开模后可快速将铸件顶出，提升生产效率。

这套模具既可以用于重力铸造，也可适配低压铸造工艺，调整浇口套尺寸后即可对接低压铸造的升液管，满足不同产能、不同材质的生产需求。铸件成型后，边框上预留的安装孔可直接用于后续的墙面安装、摆件底座固定，不需要二次加工，适配室内装饰挂画、户外金属浮雕墙、文创纪念摆件等多种下游应用场景。
