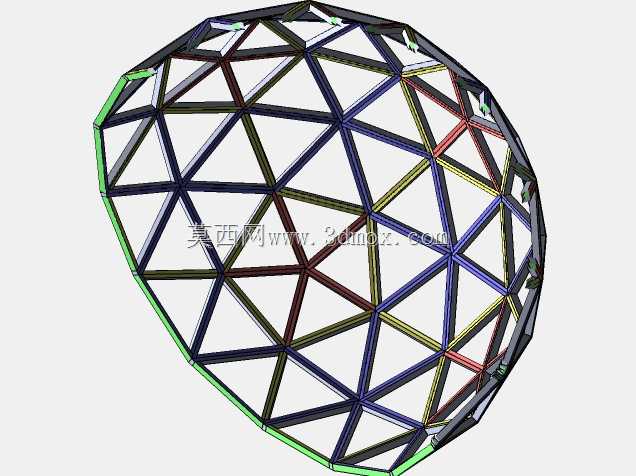

3V geodesic dome space frame node assembly structure

　　在大跨度无柱空间搭建场景中，这类3V穹顶网架组件是核心受力单元，常见于户外临时展馆、天文观测台穹顶、小型生态温室、应急救灾临时安置穹顶的结构搭建，也可用于模块化球形建筑的单元拼接，相比传统梁柱式穹顶结构，其杆件受力更均匀，能在较低用钢量下实现更大的无遮挡覆盖跨度，同时抗风载、雪载的性能更优，适合在多风、多降雪的区域使用。从结构设计逻辑来看，3V类 geodesic穹顶采用的是球面三角细分法则，将完整球面按频率划分为若干对称三角单元，每个单元的杆件长度仅存在少量规格，大幅降低了预制加工的难度，现场拼接时不需要复杂的定位工装，仅靠节点定位件就能完成快速装配。

　　这套组件的设计核心在于节点处的杆件交汇处理，每个节点处交汇的杆件角度经过精确计算，所有杆件的形心轴均交汇于球面的虚拟球心点，避免节点处产生附加弯矩，让所有杆件仅承受轴向拉压载荷，充分发挥型材的强度性能，减少材料冗余。从安装边界来看，这类组件的底部环向杆件需要配套预制的环形基础支座，支座的水平度公差需控制在每米2mm以内，避免安装过程中出现杆件错孔、节点应力集中的问题；单根杆件的截面尺寸根据覆盖跨度调整，常规12米跨度的3V穹顶，主杆件采用矩形钢管或圆管型材，壁厚根据当地风荷载、雪荷载取值核算，节点处采用定制的冲压节点件或螺栓球节点，不需要现场焊接，全部采用螺栓紧固连接，装配效率高，后期拆卸也可重复利用，不会产生过多的施工废料。

　　在实际使用场景中，这类穹顶组件的外层可覆盖阳光板、彩钢板、膜材等不同围护材料，杆件上预留的安装孔位可兼容不同厚度的围护板材固定件，不需要额外在杆件上钻孔，避免破坏杆件的防腐镀层。设计过程中需要重点校核相邻三角单元的杆件夹角，避免出现杆件干涉的问题，尤其是在穹顶靠近顶部的收口区域，杆件交汇密度更高，节点件的尺寸需要做缩小处理，同时保证螺栓的安装操作空间，避免现场施工时扳手无法操作。另外，这类网架结构的整体稳定性依赖于所有杆件的预紧力一致性，安装时需要按对称顺序逐步紧固螺栓，避免单侧紧固导致结构整体变形，安装完成后需要对所有节点的螺栓扭矩进行复检，确保在长期风振作用下不会出现螺栓松动的问题。

　　相比2V频率的穹顶结构，3V结构的球面平滑度更好，杆件长度规格增加不多，同时单块三角围护单元的尺寸更小，围护板材的受力更合理，不容易出现板材变形漏水的问题；而更高频率的穹顶虽然球面更顺滑，但杆件数量过多，加工和安装成本会大幅上升，3V频率是中小型穹顶的性价比最优选择。在结构受力模拟阶段，需要对整体模型施加不同方向的风载荷、不同分布的雪载荷，校核杆件的长细比、节点的连接强度，确保在极端载荷下不会出现杆件失稳、节点断裂的问题，同时要考虑温度变形的影响，在环向杆件处预留适当的伸缩间隙，避免四季温度变化导致结构产生过大的温度应力。
