带定位孔凸台连接法兰结构设计

项目分类:通用五金配件 发布时间:2026-05-26 ID:1160501
  • 带定位孔凸台连接法兰结构设计

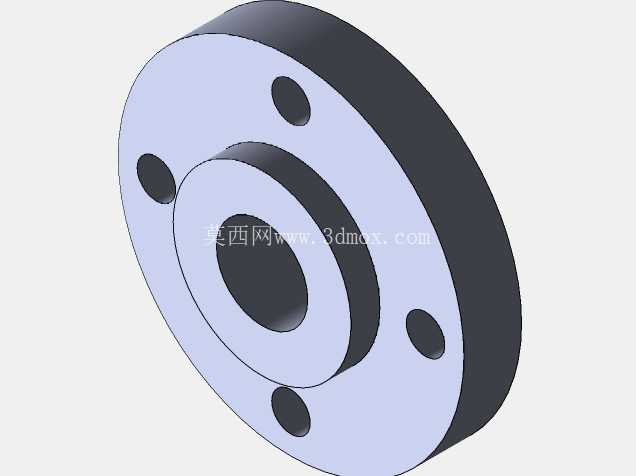

这类带凸台的四孔法兰,在低压流体输送管线、小型设备腔体端盖连接场景里的应用占比不低,很多刚接触结构设计的从业者容易忽略凸台结构的实际作用,单纯把法兰当成带孔的圆盘来建模,最后实际装配时往往会出现密封面贴合不严、连接螺栓受剪额外载荷的问题。从实际使用场景来看,这类法兰多数用在公称压力不超过1.6MPa的水、低压气体、润滑油脂输送管路的端部对接,也常作为小型减速机、液压阀块的端盖连接件,相比平焊法兰,带一体凸台的结构不需要额外加工焊接坡口,在小批量设备组装、管路改造场景里能省掉不少现场焊接的工序,对安装人员的技能要求也更低。

从功能特性上拆解,这个法兰的中心通孔是介质流通的主通道,凸台部分的作用有两个,一是嵌入对接端的止口内,实现径向定位,安装时不需要反复调整同轴度,只要把凸台卡进对应止口,穿螺栓的时候就不会出现孔位错位的问题;二是凸台的端面可以作为密封面的安装基准,相比整个法兰平面加工密封槽,只在凸台端面加工密封环槽的加工量更小,平面度也更容易保证,安装O型圈或者平垫片的时候,密封面的压紧力更均匀,不会出现因为法兰盘面变形导致的局部渗漏。盘面均匀分布的四个安装孔,是穿装连接螺栓的位置,孔位的分度误差直接影响装配效率,建模的时候如果只做简单的圆周阵列,不考虑螺栓与孔的间隙配合余量,实际加工出来的零件很可能出现螺栓穿不进去的问题,一般来说这类小尺寸法兰的安装孔,会比配套螺栓的公称直径大0.5-1mm,给安装留足够的调整余量,同时也能抵消一部分管路焊接带来的变形误差。

设计这类法兰的时候,首先要确定的是中心通孔的通径,这个尺寸直接和对接管路的内径匹配,不能随意缩放,否则会出现通流截面突变,增大管路的流体阻力,严重的还会在变径位置产生涡流,带动管路振动。凸台的外径要和对接端的止口尺寸做间隙配合,配合公差一般选H8/h7即可,间隙控制在0.03-0.05mm之间,既方便安装时的对位,又不会因为间隙过大导致同轴度超差,影响后续轴类零件穿装或者管路对接的密封性。法兰盘的外径尺寸,要结合螺栓的分布圆直径来确定,螺栓孔中心到法兰外圆的距离,至少要保证螺栓头或者螺母的承压面完全落在法兰盘面上,不能出现螺母部分悬空的情况,否则拧紧螺栓的时候会产生附加弯矩,轻则导致法兰盘面变形,重则会把法兰盘的边缘压裂。法兰的整体厚度,要根据公称压力来核算,低压场景下厚度只要满足螺栓拧紧时的刚度要求即可,不需要做的过厚,不然会增加不必要的材料成本和零件重量。

安装边界方面,这类法兰的轴向安装尺寸,要把凸台的嵌入深度算进去,不能只按法兰盘的厚度预留安装空间,否则会出现对接端顶死、密封面压不紧的问题。螺栓的拧紧力矩要匹配法兰的材质和密封件的承压能力,比如采用铝合金材质的法兰,拧紧力矩不能过大,不然会导致螺栓孔周边的材料被压溃,密封失效;如果是钢制法兰,也要控制力矩,避免垫片被压过度失去弹性。另外,四个安装孔的位置要避开管路周边的其他结构件,保证拧紧工具能有足够的操作空间,很多新手设计的时候只考虑法兰本身的尺寸,没给扳手或者套筒留操作空间,最后现场安装的时候只能磨改零件,非常影响装配效率。

从建模逻辑上来说,做这类零件不需要做复杂的曲面,重点是各个配合尺寸的参数化关联,比如把螺栓分布圆直径、凸台尺寸、通孔直径都和公称通径做参数关联,后续需要调整通径规格的时候,只需要修改主参数就能自动生成对应尺寸的法兰模型,不用重新绘制草图。建模时要注意凸台和法兰盘连接位置的圆角处理,这个位置是应力集中的高发区,尤其是法兰承受交变载荷的时候,直角过渡很容易产生疲劳裂纹,一般要根据法兰的厚度倒R1-R3的圆角,既不影响密封面的安装,又能有效降低应力集中系数。另外,安装孔的两端最好做微小的倒角,去除加工产生的毛刺,也能引导螺栓顺利穿入,避免螺栓螺纹被孔边的毛刺刮伤,影响连接强度。
