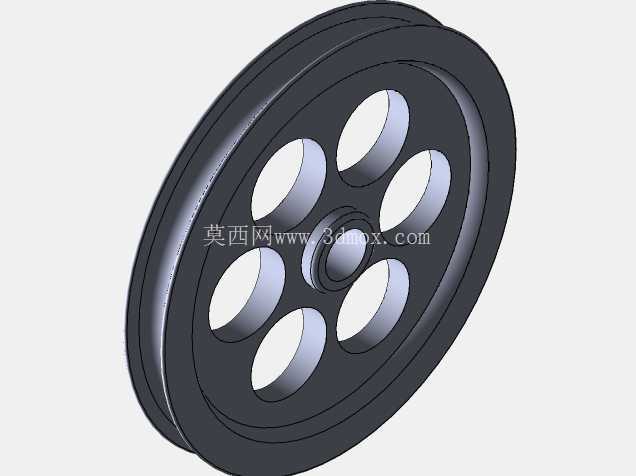

六孔减重式皮带传动滑轮结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1125061
  • 六孔减重式皮带传动滑轮结构设计

这类带减重孔的盘式滑轮,在中小载荷的皮带传动场景里应用十分普遍,从轻型输送线的动力传递,到小型设备的传动换向,再到健身器材的阻力调节结构,都能见到这类结构的身影。它的核心作用是通过轮槽与传动皮带的配合,将旋转动力从主动端传递到从动端,过程中依靠轮槽与皮带的摩擦力保证传动效率,同时通过自身的回转精度控制传动过程中的跳动量,避免皮带出现跑偏、异常磨损的问题。

从结构设计逻辑来看,轮体采用六孔对称的辐板式结构,而非实心轮盘,核心是在保证轮体结构强度、满足径向载荷承受要求的前提下,尽可能降低轮体自身的转动惯量,减少动力启动阶段的无效能耗,同时也能降低整体结构的重量,减少安装位置的支撑载荷。轮缘部分设计有匹配对应皮带型号的环形槽,槽的截面角度、深度都经过匹配计算,保证皮带嵌入后有足够的接触面积,不会在传动过程中出现滑脱,同时槽面的粗糙度控制在合理区间,既不会因为过于光滑导致摩擦力不足打滑,也不会因为过于粗糙加速皮带的磨损。中心的轮毂部分设计有阶梯式安装孔,用来匹配传动轴的安装尺寸,孔与轴的配合公差根据传动载荷的大小选择合适的过渡配合或者间隙配合,轮毂的轴向长度经过核算,保证轮体安装到轴上之后有足够的接触面积,不会在回转过程中出现偏摆。

设计这类轮体的时候,首先要确定的是传动比对应的轮体基准直径,这个尺寸直接决定了传动过程中的线速度,也会影响皮带的弯曲疲劳寿命——直径过小会让皮带反复弯折的曲率过大,大幅缩短皮带的使用寿命,直径过大则会占用过多的安装空间,提升整体结构的成本。轮缘的厚度需要根据传递的扭矩大小核算,保证在满载荷传动的时候,轮缘不会因为径向的张力出现变形,避免槽型变化导致皮带啮合异常。六个减重孔采用圆周均布的设计,每个孔的位置都避开了轮体的主应力传递路径,孔的边缘做了圆弧过渡处理,避免应力集中导致轮体在长期交变载荷下出现裂纹,孔的大小经过反复校核,既保证减重效果,也不会让辐板的结构强度下降到许用值以下。

从安装边界来看,这类滑轮的轴向安装尺寸需要匹配安装位置的轴段长度,轮体安装到位之后,需要通过轴端挡圈或者顶丝完成轴向固定,避免回转过程中出现轴向窜动。轮体的径向安装空间需要预留出皮带安装、张紧的调整余量,一般来说轮体外缘到周边结构件的距离需要保证至少一个皮带厚度的间隙,避免运转过程中轮体或者皮带与周边结构发生剐蹭。做三维建模的时候,需要重点保证轮槽的截面尺寸精度、减重孔的位置度,还有中心安装孔与轮体外圆的同轴度,这些形位公差直接影响后续零件加工完成后的实际运转效果,如果同轴度偏差过大,轮体回转时就会出现径向跳动,轻则导致传动振动、噪音变大,重则会让皮带反复受到交变的侧向力,出现过早断裂的问题。另外轮体的动平衡特性也需要在设计阶段考虑,对称分布的减重孔本身就是为了让轮体的质量分布均匀,减少高速回转时的不平衡量,对于转速较高的应用场景,还可以在减重孔的对应位置预留动平衡去重的余量,方便后续加工完成后做动平衡校正。

实际应用中,这类滑轮的材质选择也会根据使用场景调整,载荷不大、转速不高的场景可以选用硬质工程塑料注塑成型,成本低、自重轻,还有一定的自润滑效果;载荷稍大的场景则会选用铝合金或者钢材加工,强度更高,能承受更大的传动扭矩,钢制的轮体表面还可以做发黑或者镀锌处理,提升防锈能力,延长在复杂工况下的使用寿命。设计过程中还要考虑皮带的张紧调节空间,因为皮带在长期使用后会出现一定的伸长量,需要配套的张紧结构调整中心距,所以轮体的安装位置不能设计成完全固定不可调的结构,要预留出足够的调整行程,保证皮带在整个使用寿命周期内都能保持合适的张紧力,既不会因为张紧力过大增加轴和轴承的径向载荷,也不会因为张紧力不足出现打滑丢转的问题。
