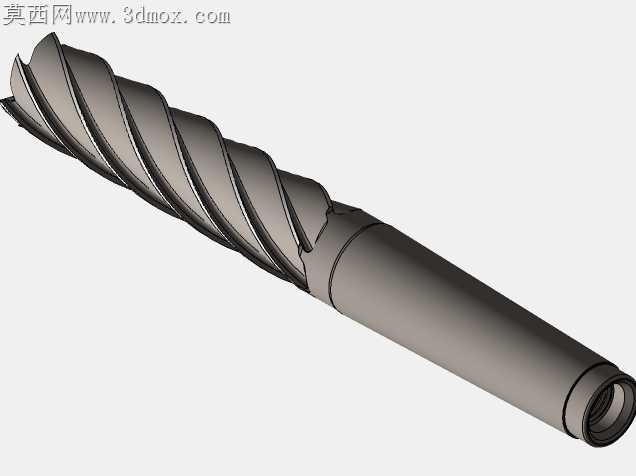

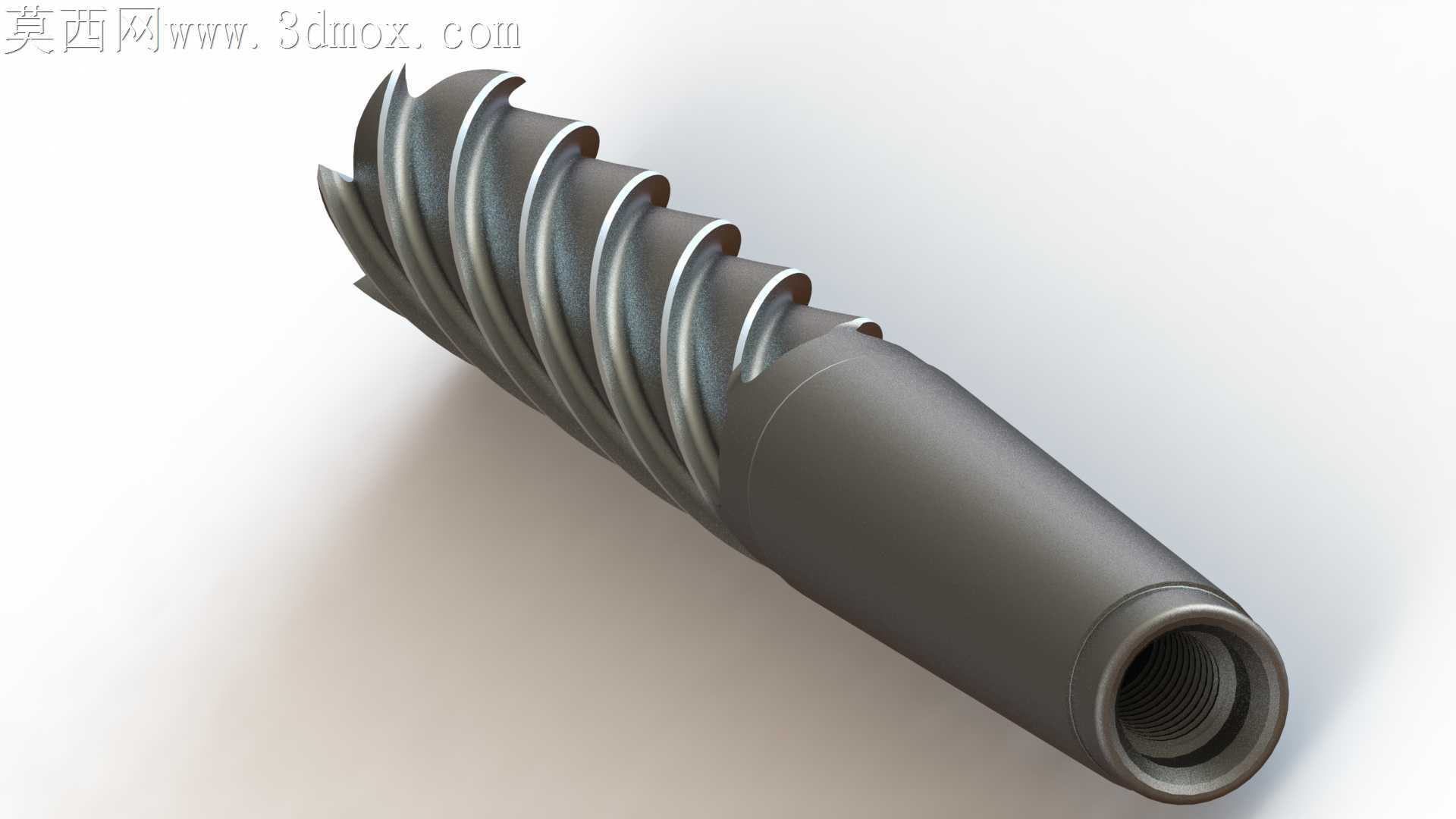

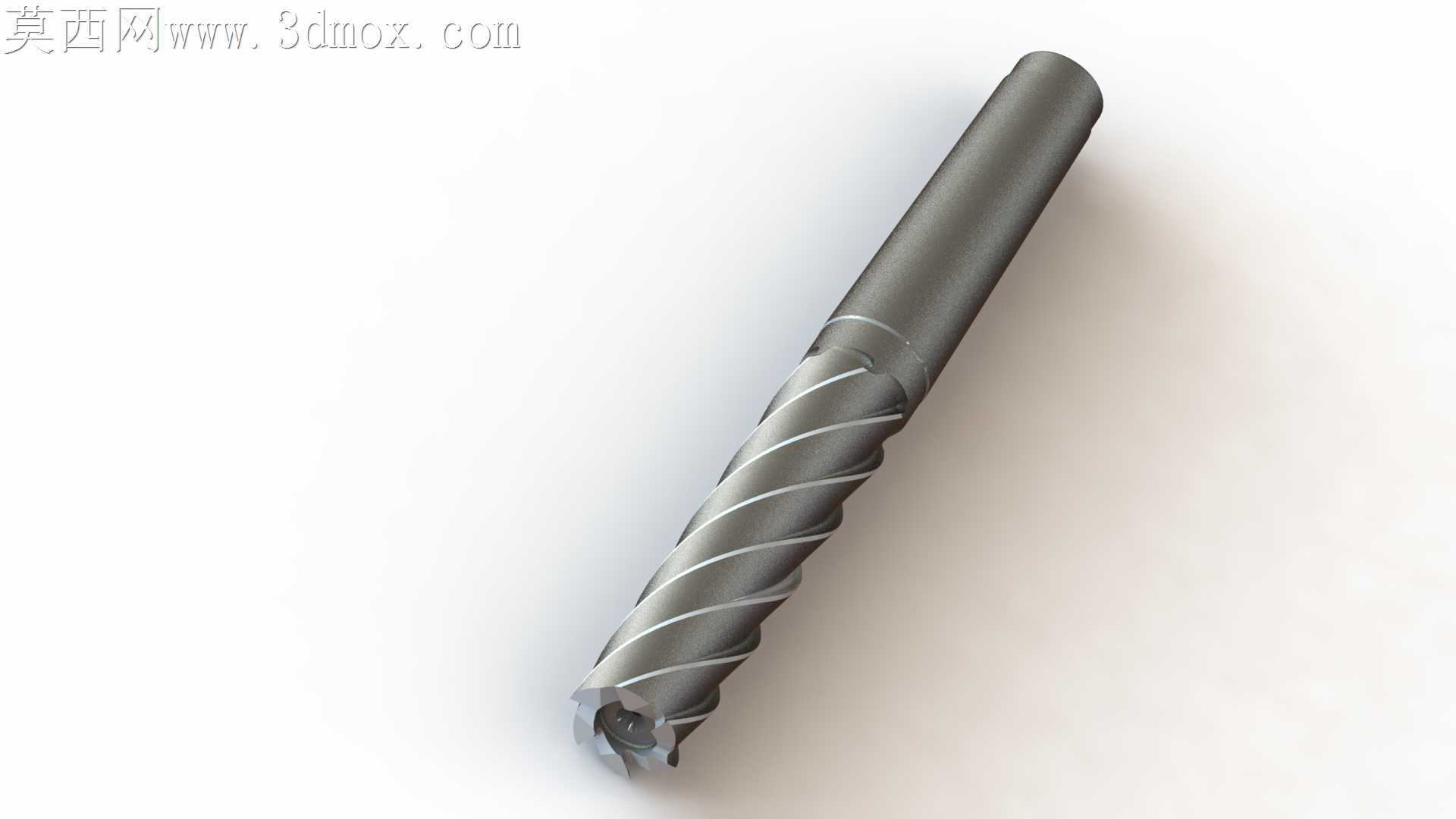

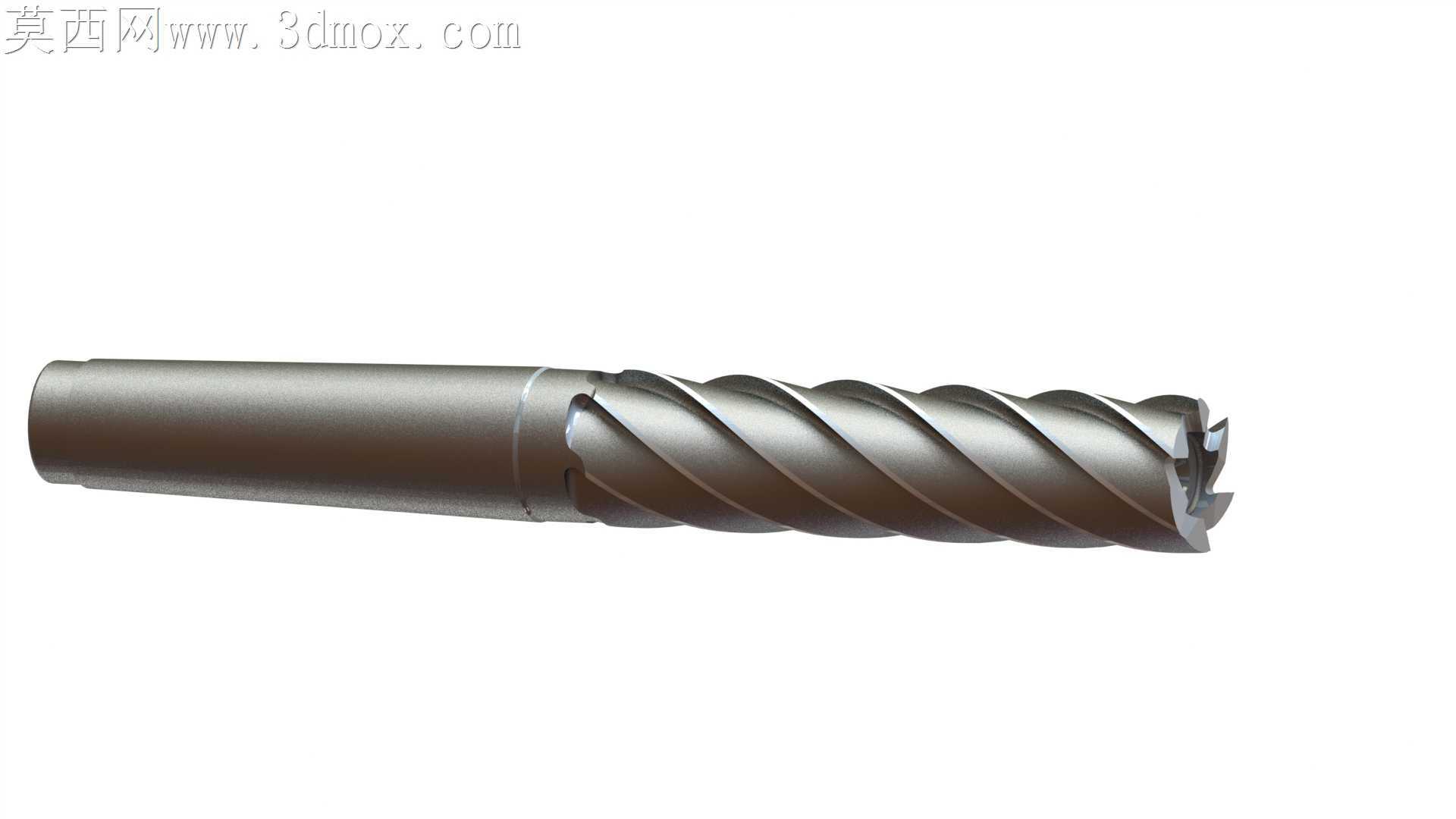

四刃硬质合金螺旋立铣刀结构设计

车间里普通立铣刀加工45号钢深槽时，排屑槽卡屑憋断刀的问题始终困扰一线操作，这款铣刀的螺旋槽角度特意做了38度的偏置设计，比常规30度槽型的排屑流畅度提升近四成，槽底的圆弧过渡没有做尖锐清角，避免应力集中在槽根位置引发的崩刃隐患。刀头端刃的后角做了双重后角处理，第一后角8度保证切削刃锋利度，第二后角15度给刃口留出足够的支撑强度，不会因为刃口太薄在大进给切削时出现崩缺。刀杆的圆柱部分做了微米级的同轴度公差控制，装夹到ER夹头里不会出现偏摆，高速旋转时的动平衡余量控制在G2.5等级以内，转速拉到八千转也不会出现震刀纹。切削刃的刃带宽度控制在0.1毫米，既保证刃口的耐磨性，又不会因为刃带过宽增大切削阻力，加工侧壁时的表面粗糙度能稳定达到Ra1.6，省去后续半精抛的工序。刀头与刀杆衔接的位置做了微小的退刀槽，磨制刃口的时候砂轮不会碰到刀杆的装夹面，能长期保证装夹定位的精度。螺旋刃的导程做了等导程设计，切削过程中每个切削点的进给量均匀，不会出现局部切削负载骤增的情况，加工不锈钢这类粘刀材料时，切屑能顺着螺旋槽顺畅排出，不会缠在刀杆上刮伤已加工表面。端刃的中心位置做了微小的钻尖结构，让铣刀可以直接垂直下刀插铣，不需要提前打预钻孔，省去了换刀的辅助时间，适合型腔开粗的加工场景。刀体的硬质合金材质韧性与硬度做了平衡配比，既可以加工普通碳钢，也能应对调质钢、铸铁等常见加工材料，不用频繁换刀适配不同工件。刃口做了微小的钝化处理，不是绝对锋利的锐边，能承受断续切削的冲击，铣削带硬皮的铸件毛坯时也不会轻易崩刃。
