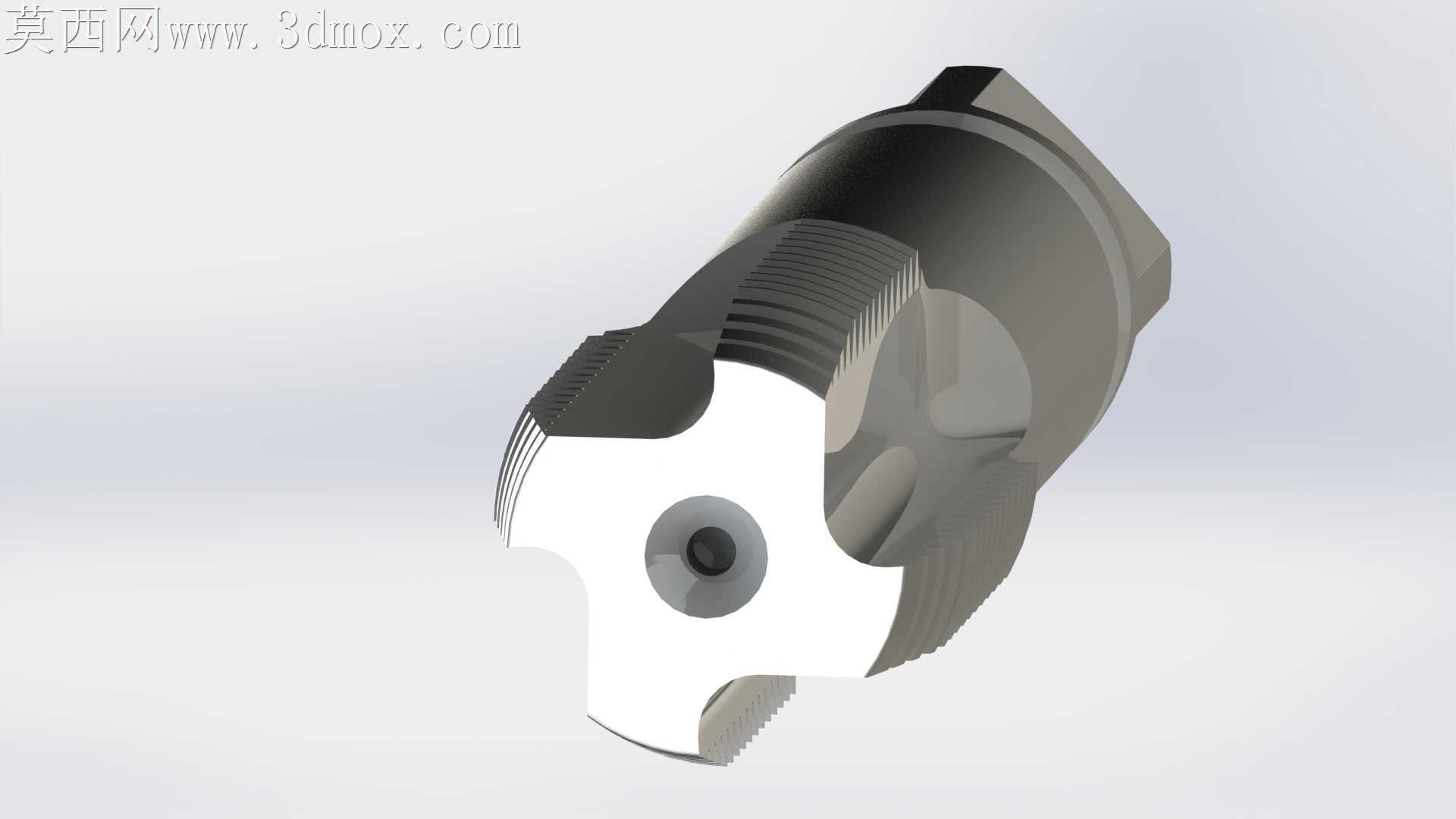

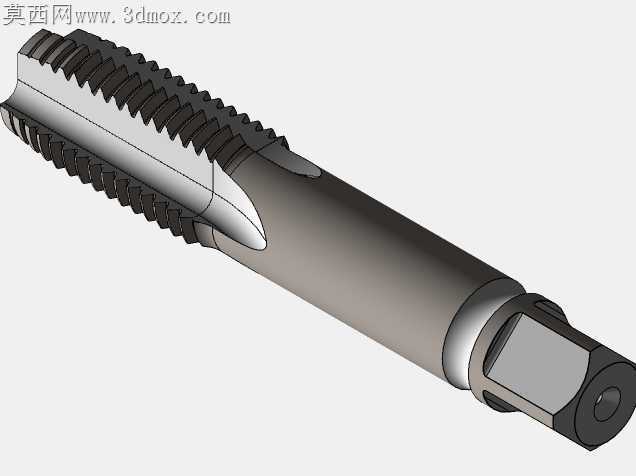

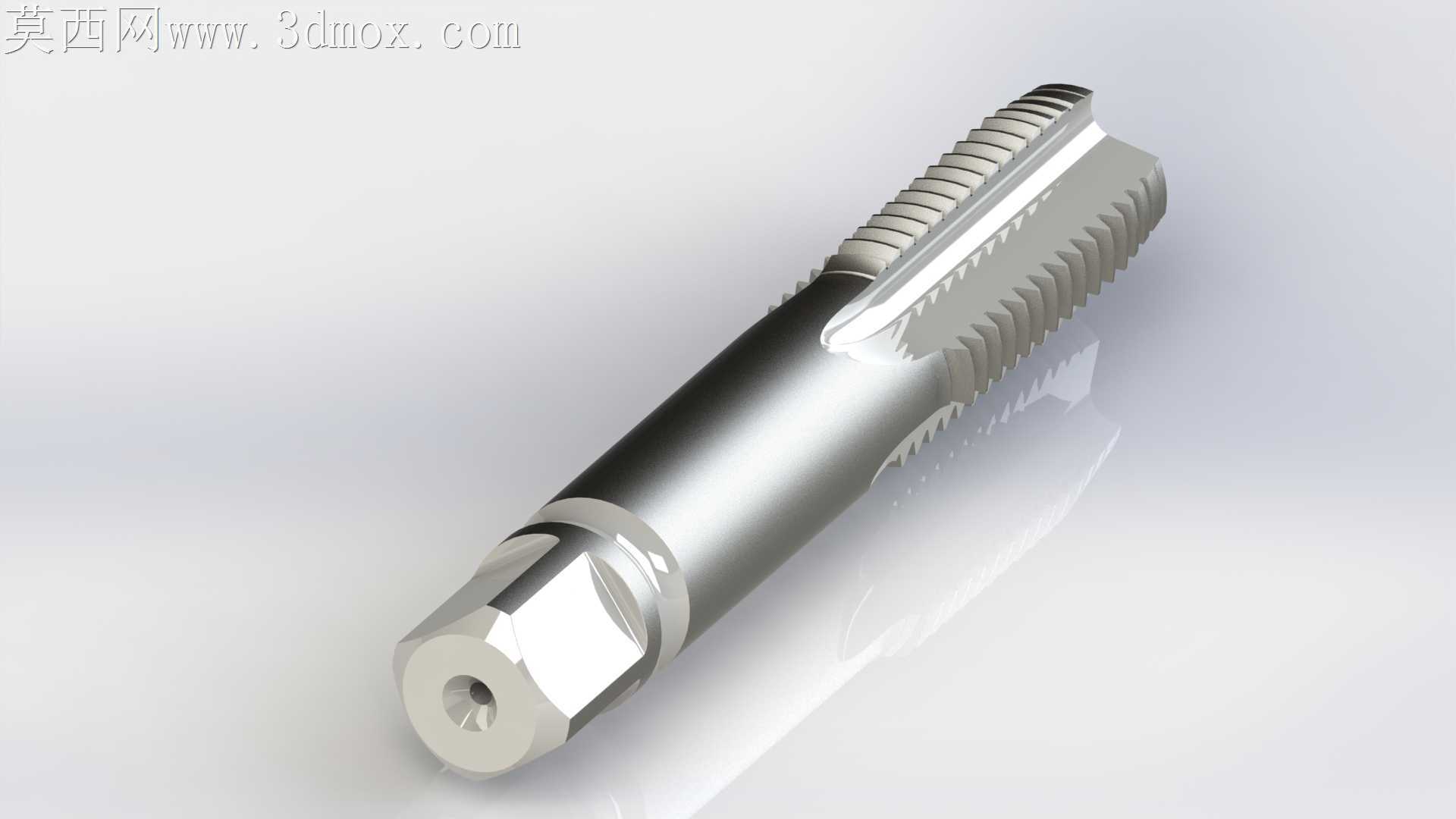

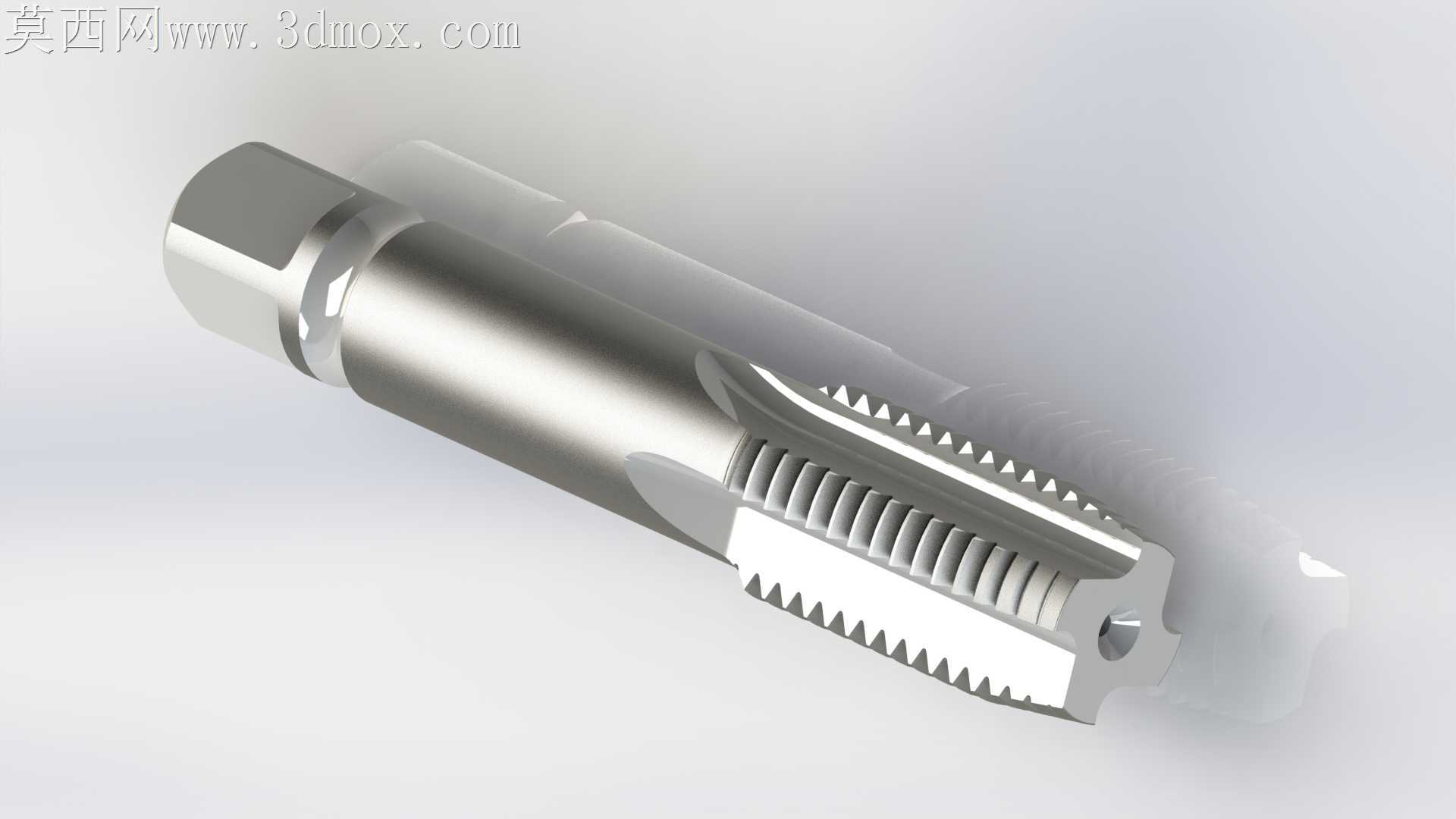

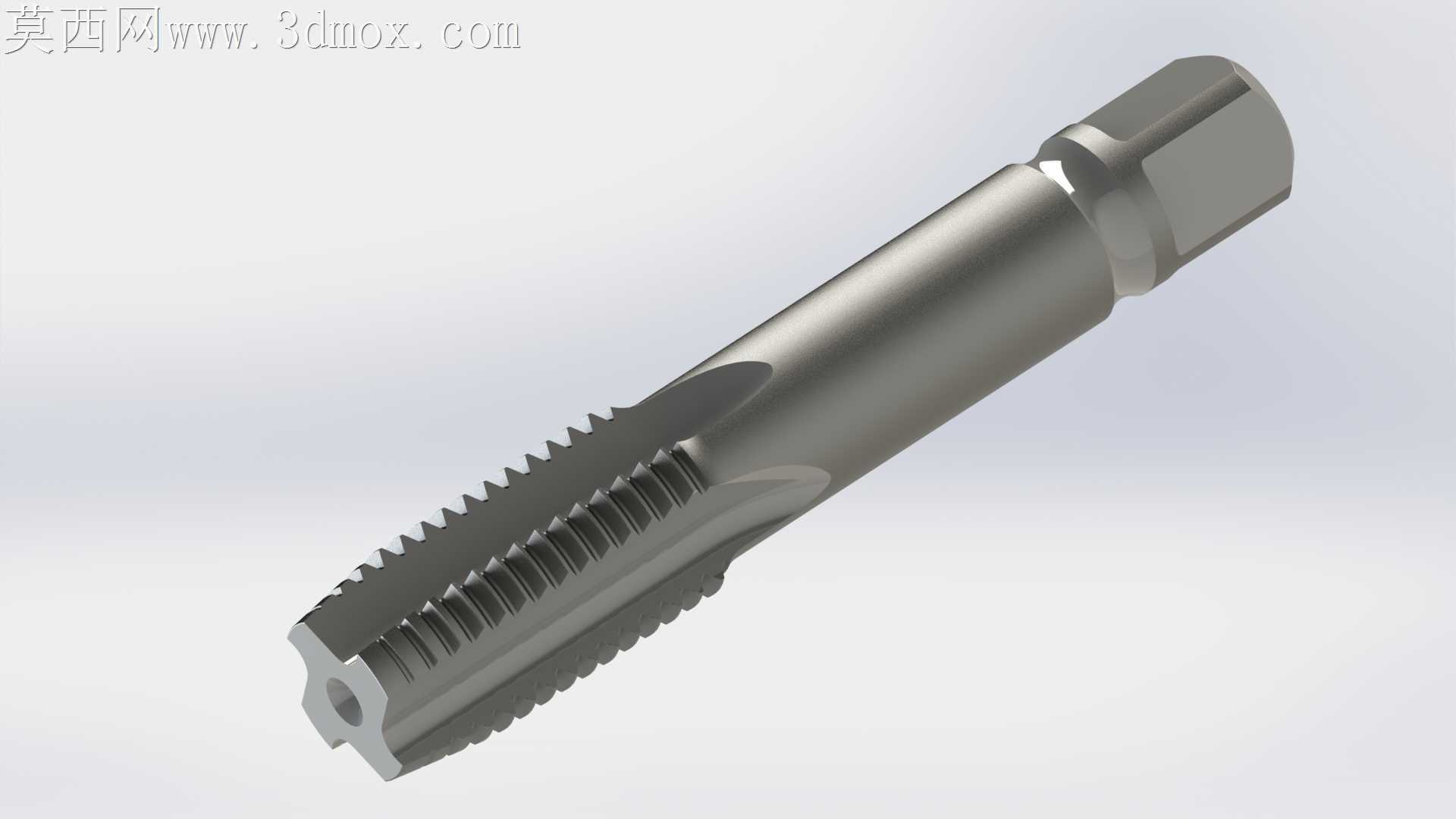

M24规格螺距3机用丝锥精密结构设计

内螺纹加工现场最常出现的崩齿、烂牙、排屑卡滞问题，往往不是机床参数偏差，而是丝锥本身的切削刃角度、排屑槽曲率、校准段长度没有匹配对应螺距的切削负载。这款M24×3规格的丝锥结构，完全围绕普通碳钢、低合金钢的通孔攻丝工况做适配调整，没有照搬通用丝锥的统一槽型参数。方头夹持段的对边尺寸做了微小的公差收窄，避免普通钻床夹头长期磨损后出现夹持打滑，方头与杆部的过渡圆角特意放大0.2mm，抵消攻丝过程中频繁正反转带来的应力集中，很多小规格丝锥容易在夹持根部断裂，就是这个位置的圆角留得太小，应力没法顺畅分散。切削段的刃倾角做了3度的微调，切屑会顺着槽向自动向前排出，不会在孔内反复挤压刮伤已经加工好的螺纹牙型，3mm的大螺距意味着每转进给量更大，切屑厚度比小螺距丝锥高近一倍，排屑槽的深度比同直径细牙丝锥深0.8mm，槽底的圆弧过渡没有做尖锐折角，防止切屑卡滞在槽底刮伤槽壁，也能避免热处理的时候槽底出现应力裂纹。校准段的牙型没有做全齿锋利处理，最外侧的牙顶留了0.05mm的微小钝化棱，攻丝过程中不会因为刃口太锋利刮掉螺纹牙侧的多余材料，加工出来的螺纹中径一致性更好，通止规检测的通过率能提升不少，也能减少丝锥校准段的磨损速度，延长单支丝锥的加工寿命。端部的导向柱直径比螺纹小径小0.1mm，攻入预制孔的时候不会出现偏摆，就算是手工攻丝也能保证螺纹与孔端面的垂直度，不会出现螺纹歪扭的问题。切削刃的后角做了差异化设计，最靠近端部的第一颗切削齿后角稍大，减小切入时的阻力，往后的切削齿后角逐步收窄，保证切削过程的稳定性，不会出现扎刀的情况。很多量产丝锥为了加工方便，所有切削齿的后角都做统一数值，要么切入阻力太大导致丝锥扭断，要么后角太大出现振纹，加工出来的螺纹表面粗糙度达不到要求。这款结构里还特意在排屑槽的边缘做了微小的倒角，不会像普通丝锥那样有锋利的槽边，取放的时候不会划伤操作人员的手，也不会在包装运输过程中磕碰崩刃。
