双齿轮联动指尖解压机械结构

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1160520
  • 双齿轮联动指尖解压机械结构
  • 双齿轮联动指尖解压机械结构
  • 双齿轮联动指尖解压机械结构
  • 双齿轮联动指尖解压机械结构
  • 双齿轮联动指尖解压机械结构
  • 双齿轮联动指尖解压机械结构
  • 双齿轮联动指尖解压机械结构

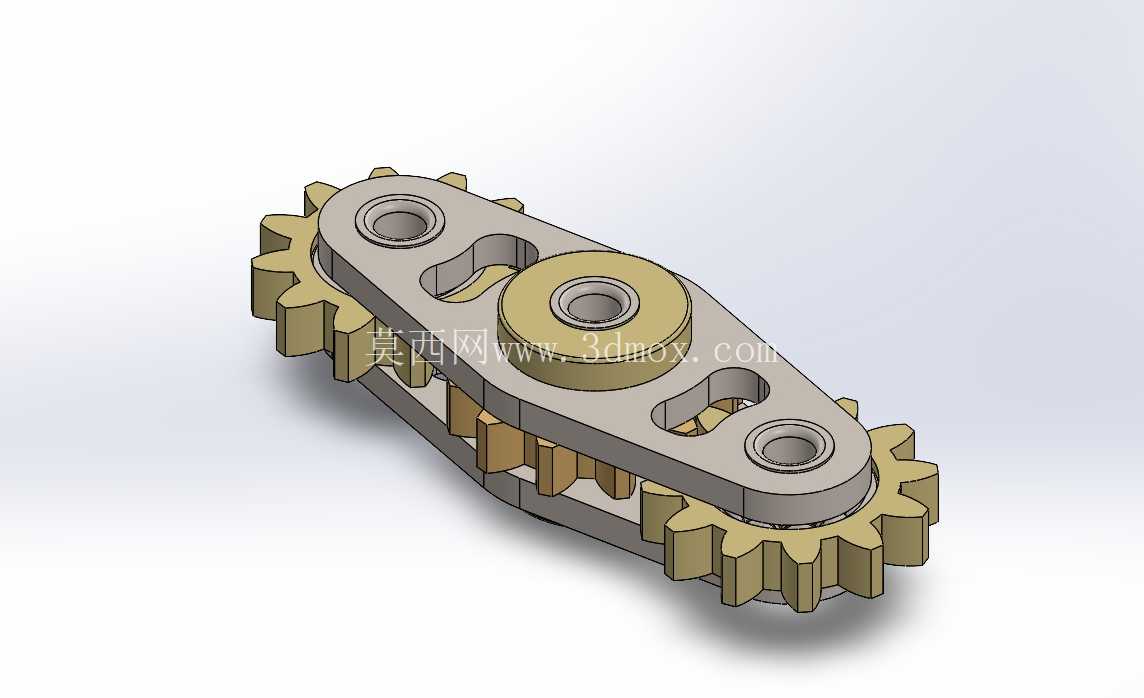

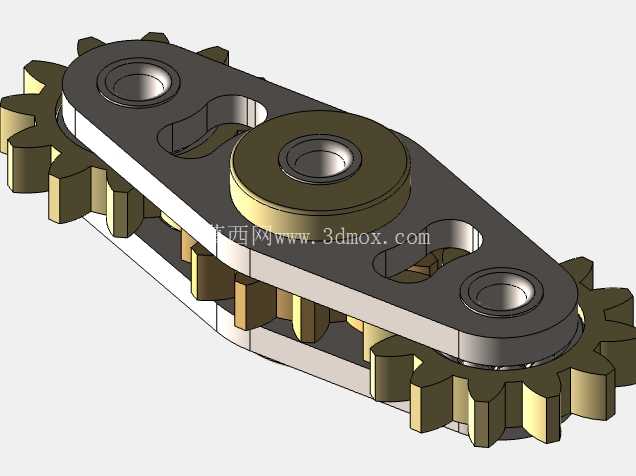

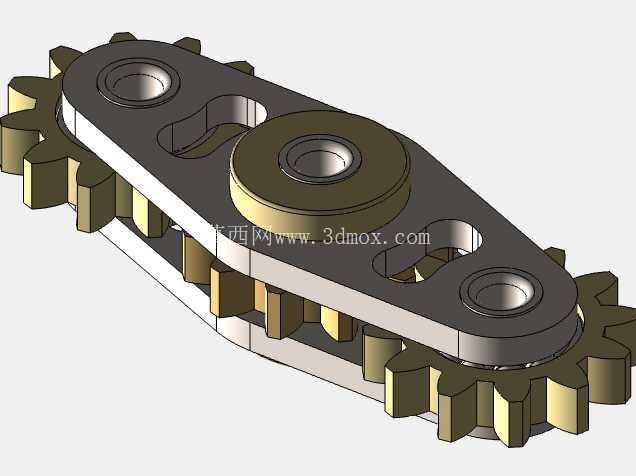

这款双齿轮联动的指尖把玩结构,核心采用两个同模数正齿轮作为传动核心,搭配上下两块对称的金属夹板作为支撑基体,整体结构紧凑无冗余部件,所有运动副均采用间隙配合设计,保证手指拨动时的顺滑手感。从实际使用场景来看,这类结构主要面向日常办公间隙的手部放松需求,区别于普通单轴指尖陀螺,双齿轮联动的结构在转动时会产生同步反向的啮合运动,视觉上的动态反馈更丰富,同时齿轮啮合带来的轻微阻尼感,能让使用者在把玩过程中获得更明确的触觉反馈,适合需要手部小动作辅助集中注意力的场景。

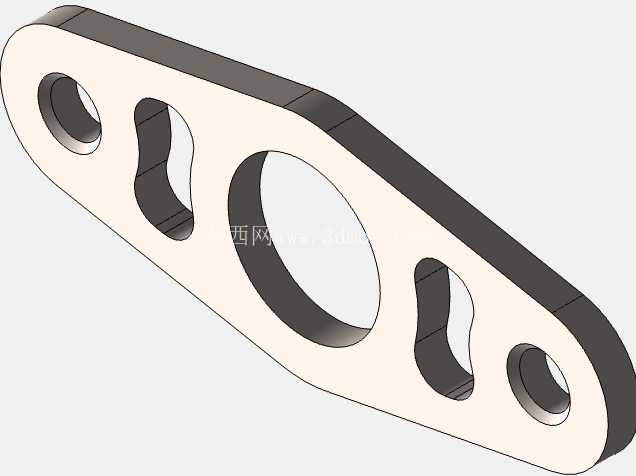

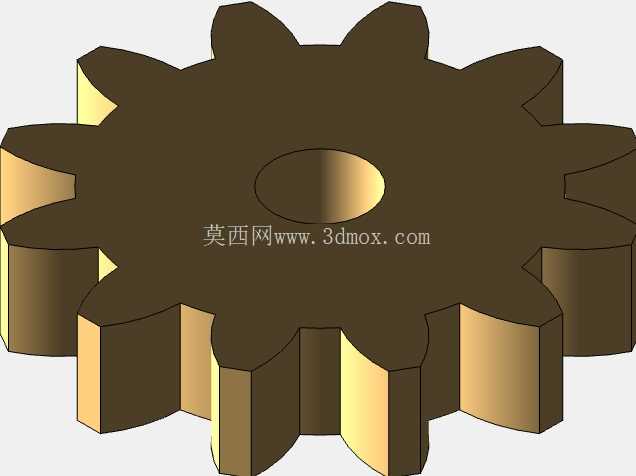

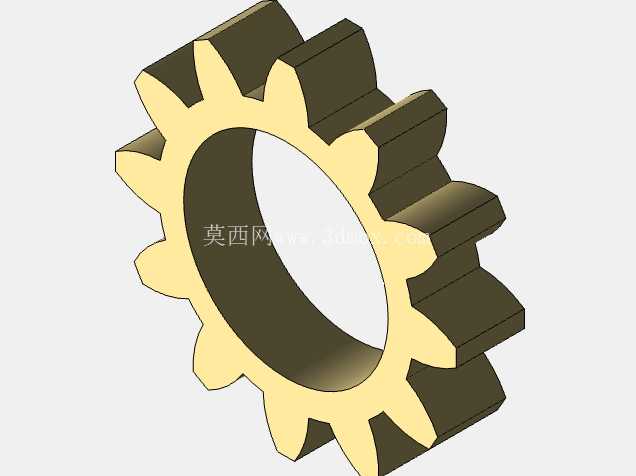

设计层面,两块夹板采用对称式布局,两端分别设置齿轮安装轴孔,轴孔与齿轮轴的配合选用基孔制间隙配合,单边间隙控制在0.02mm到0.05mm之间,既保证转动时无卡滞,也不会出现轴向窜动过大的问题。夹板中部开设的异形镂空槽,一方面是为了降低整体重量,让单指托举时的负重感更弱,另一方面也能在转动过程中形成动态的视觉纹路,提升把玩时的观感。齿轮选用渐开线直齿齿形,齿顶高系数取标准1,压力角20度,啮合重合度控制在1.2以上,保证传动过程中无卡顿、无跳齿现象,两个齿轮的齿数完全一致,因此转动时两端齿轮转速相同,反向同步运动的一致性更好。

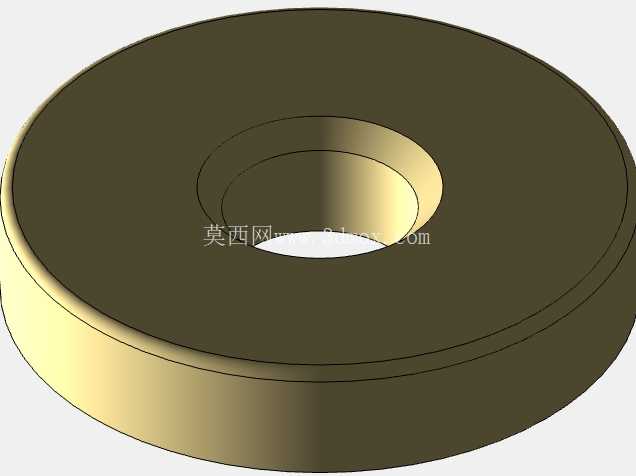

从安装边界来看,整体结构的外形尺寸控制在长度70mm、宽度25mm、厚度10mm的范围内,刚好可以单手握持,两端的齿轮轴突出夹板表面的高度不超过1mm,不会在把玩时剐蹭手指皮肤。中间的轴承安装位采用标准608微型轴承的适配尺寸,轴承内圈与固定轴过盈配合,外圈与齿轮安装孔过盈配合,保证转动时的同心度,空转时长可以满足日常把玩的需求。夹板边缘全部做R1.5的圆角倒钝处理,所有棱边均经过去毛刺处理,握持时不会有划手的问题。

结构的传动逻辑非常清晰,当使用者拨动任意一端的齿轮时,动力通过齿面啮合传递到另一端齿轮,两个齿轮同步反向转动,夹板作为固定支撑件不随齿轮转动,使用者可以用手指捏住夹板中部,通过拨动单侧齿轮实现整个结构的持续转动。不同于普通陀螺依赖配重实现长时转动的设计思路,这款结构更侧重齿轮啮合的机械感反馈,转动过程中齿面的轻微接触感会传递到握持的手指上,带来更具机械质感的把玩体验。在零件加工层面,夹板可以采用铝合金阳极氧化处理,齿轮可以采用黄铜或者不锈钢材质,不同材质的搭配既可以提升视觉层次感,也能通过材质本身的自润滑特性降低啮合磨损,延长结构的使用寿命。所有零件的装配无需额外粘接,依靠轴与孔的过盈配合即可完成组装,拆解维护也非常方便,只需要用顶针推出固定轴即可更换内部轴承或者齿轮零件。

这类结构除了作为日常把玩的解压物件之外,也可以作为机械原理教学的演示教具,直观展示渐开线齿轮的啮合传动过程,相比静态的教学模型,可实际转动的结构能让学习者更直观理解齿轮传动的转速关系、啮合特性。在实际量产过程中,零件的公差控制是核心要点,尤其是齿轮的齿形公差、轴孔的位置度公差,会直接影响最终的转动手感,齿形误差过大会导致转动卡顿,轴孔位置度偏差过大则会出现齿轮啮合间隙不均匀的问题,严重时甚至会出现卡滞无法转动的情况。设计时已经充分考虑了加工工艺性,夹板的异形镂空可以通过线切割或者激光切割一次成型,齿轮可以采用滚齿加工后做表面抛光处理,所有零件均无复杂曲面,常规机加工设备即可完成生产,量产成本可控。
