食品加工用巴氏杀菌成套设备结构设计

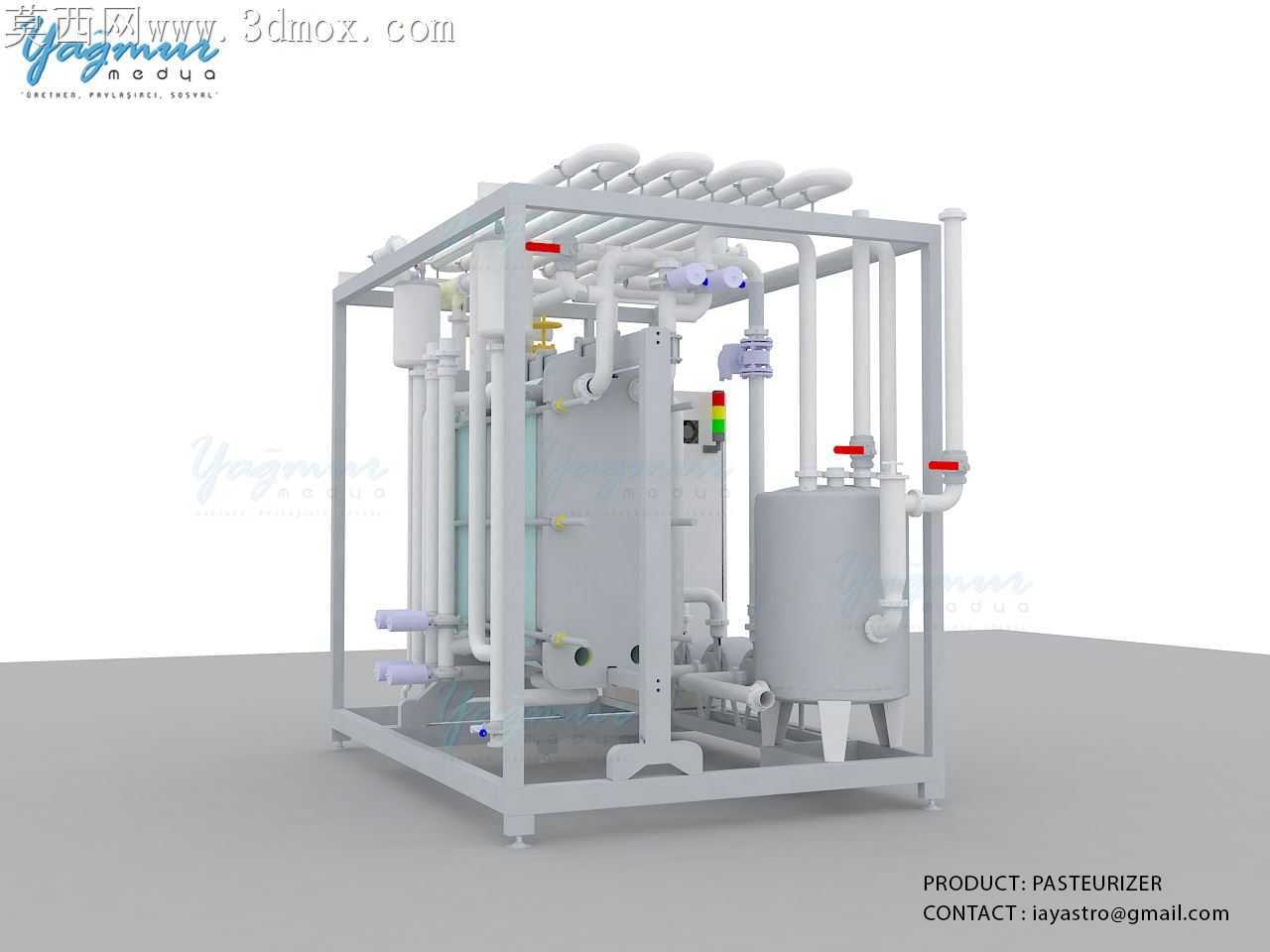

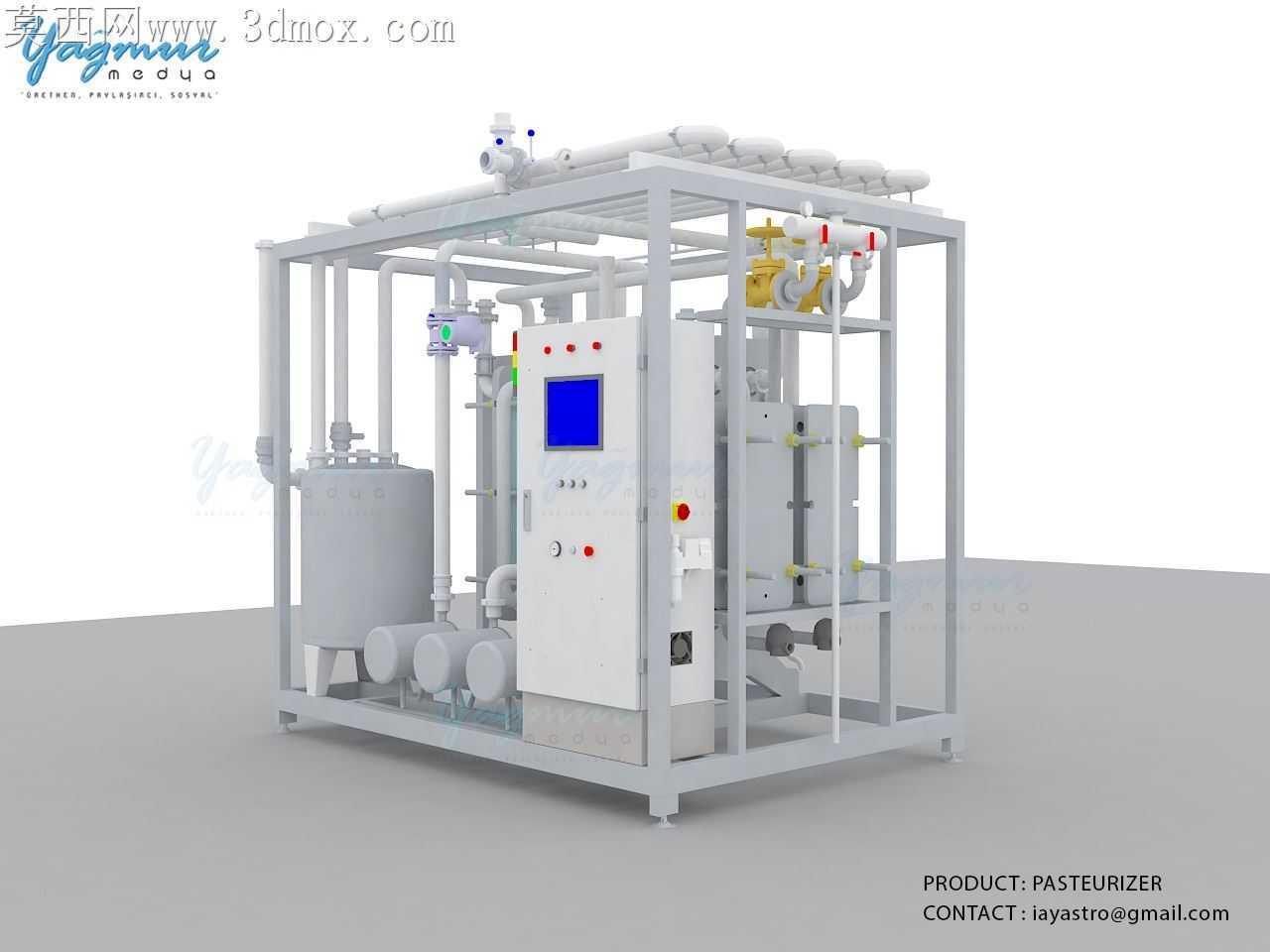

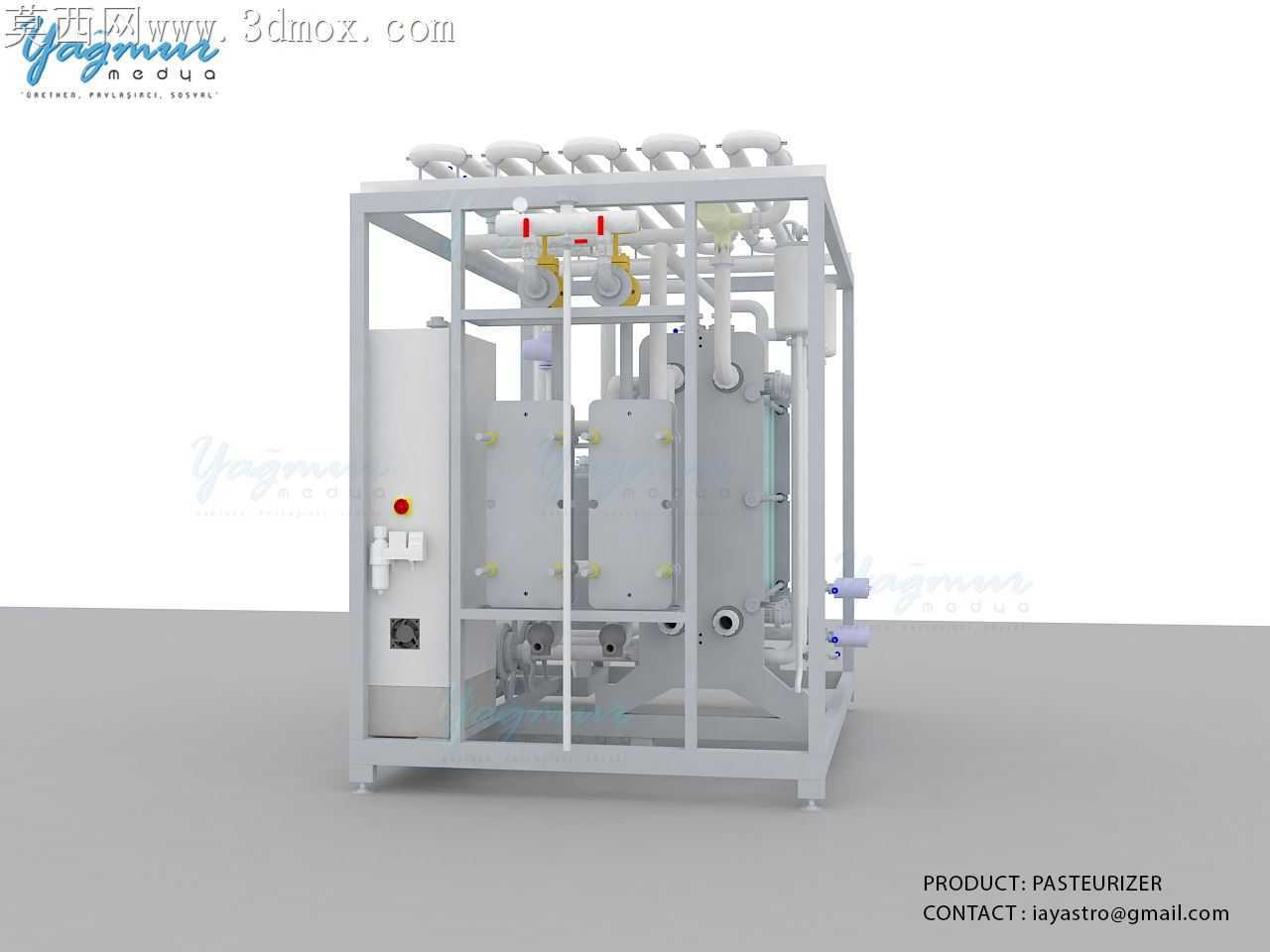

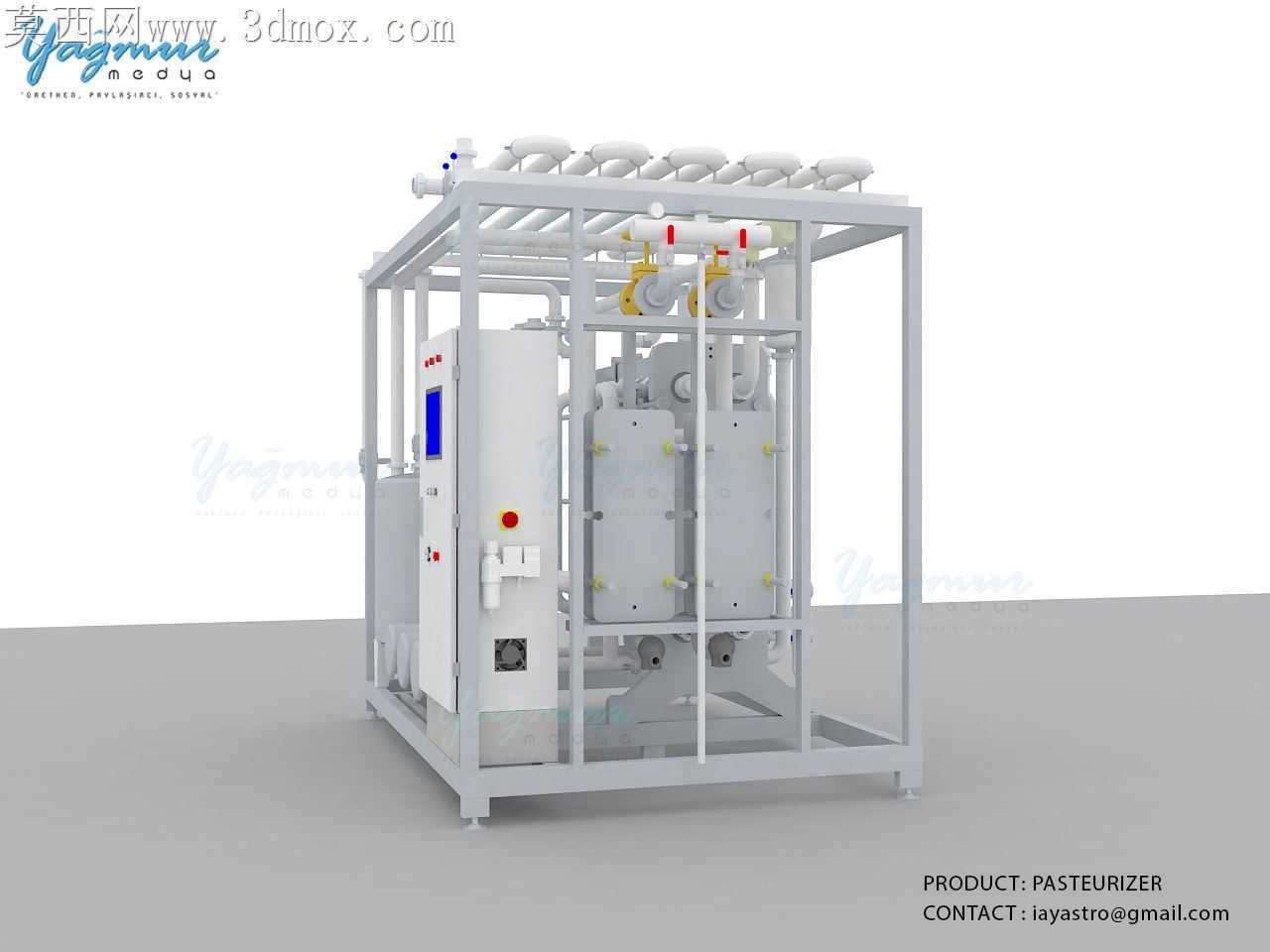

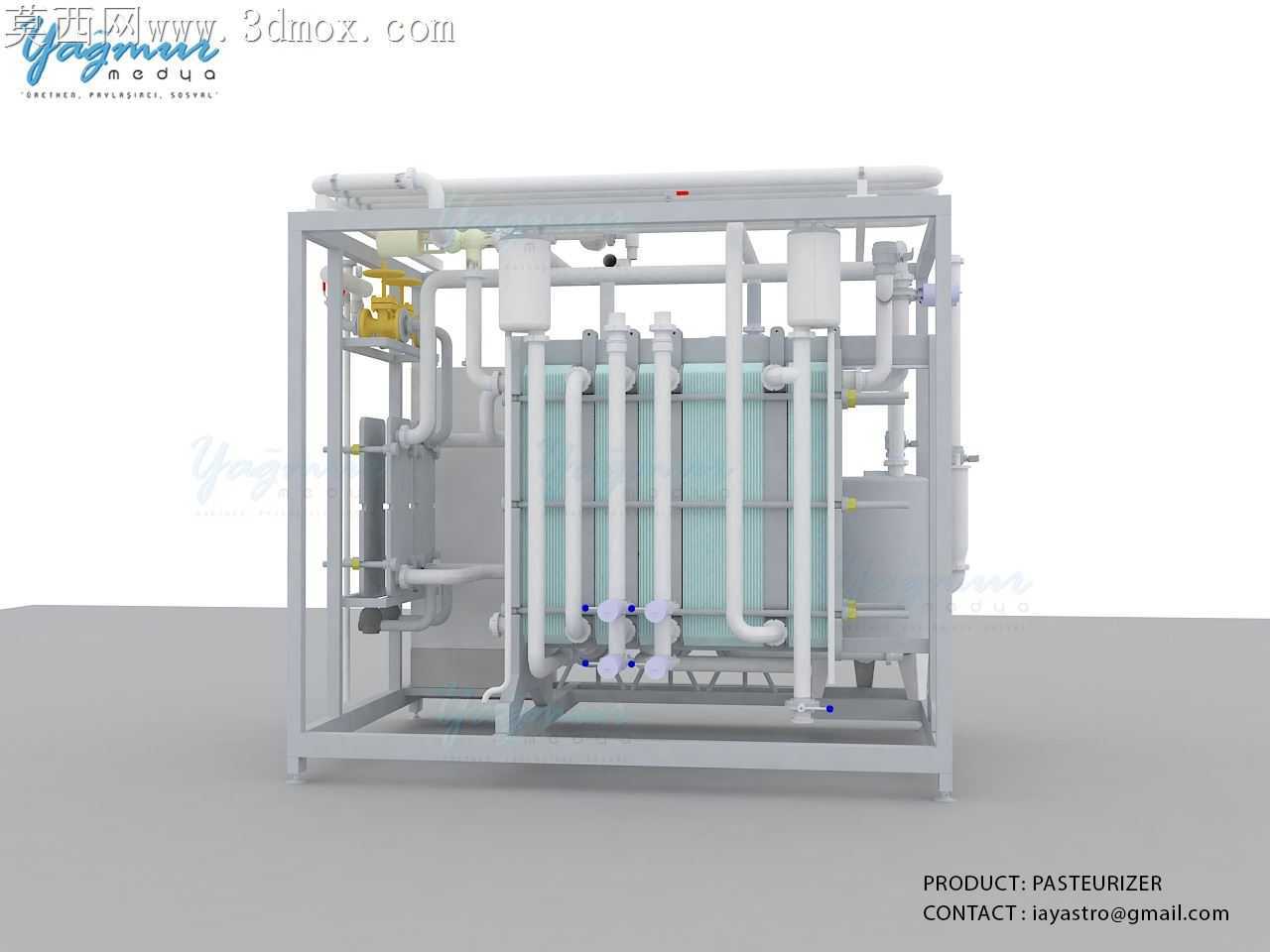

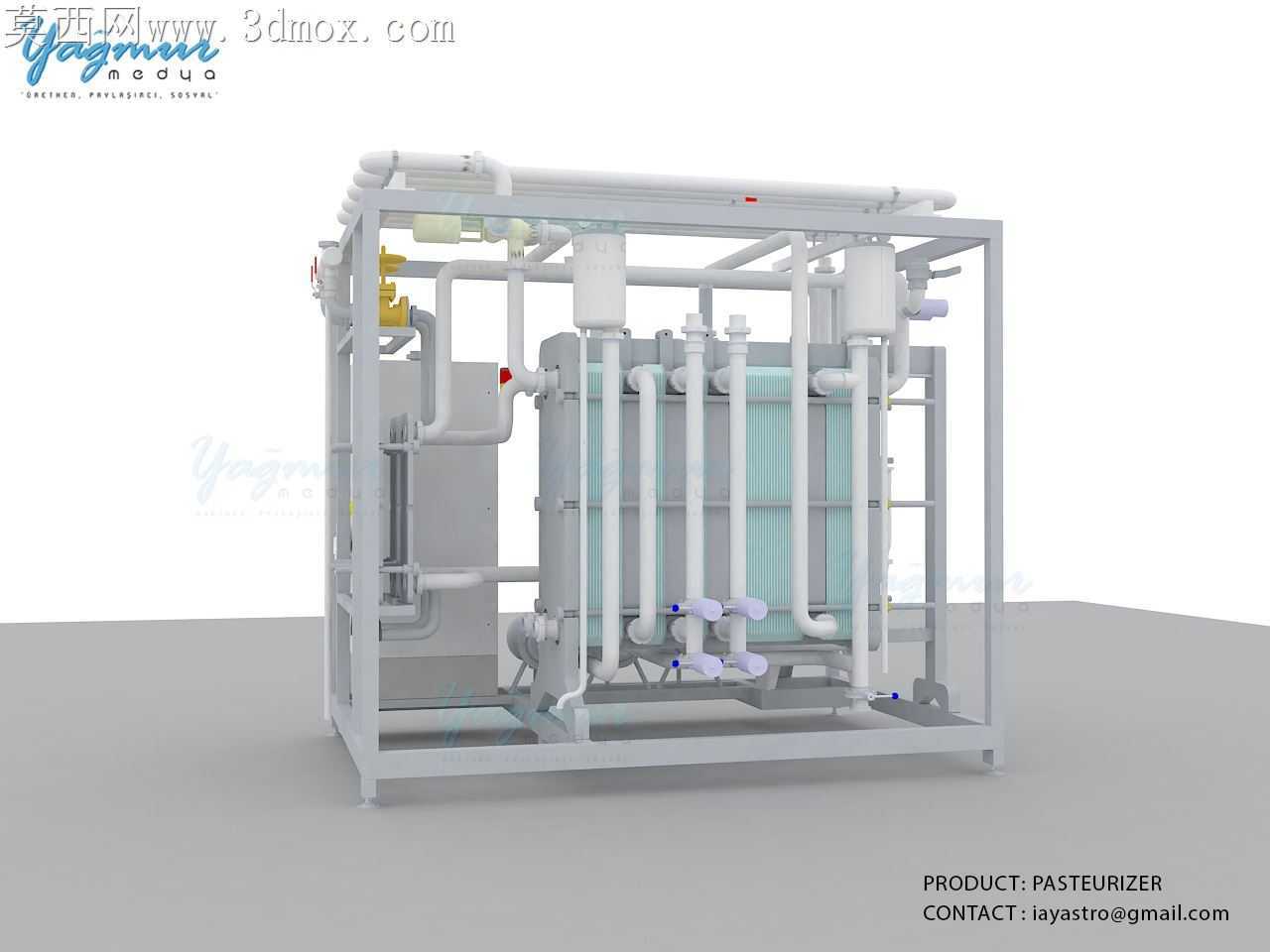

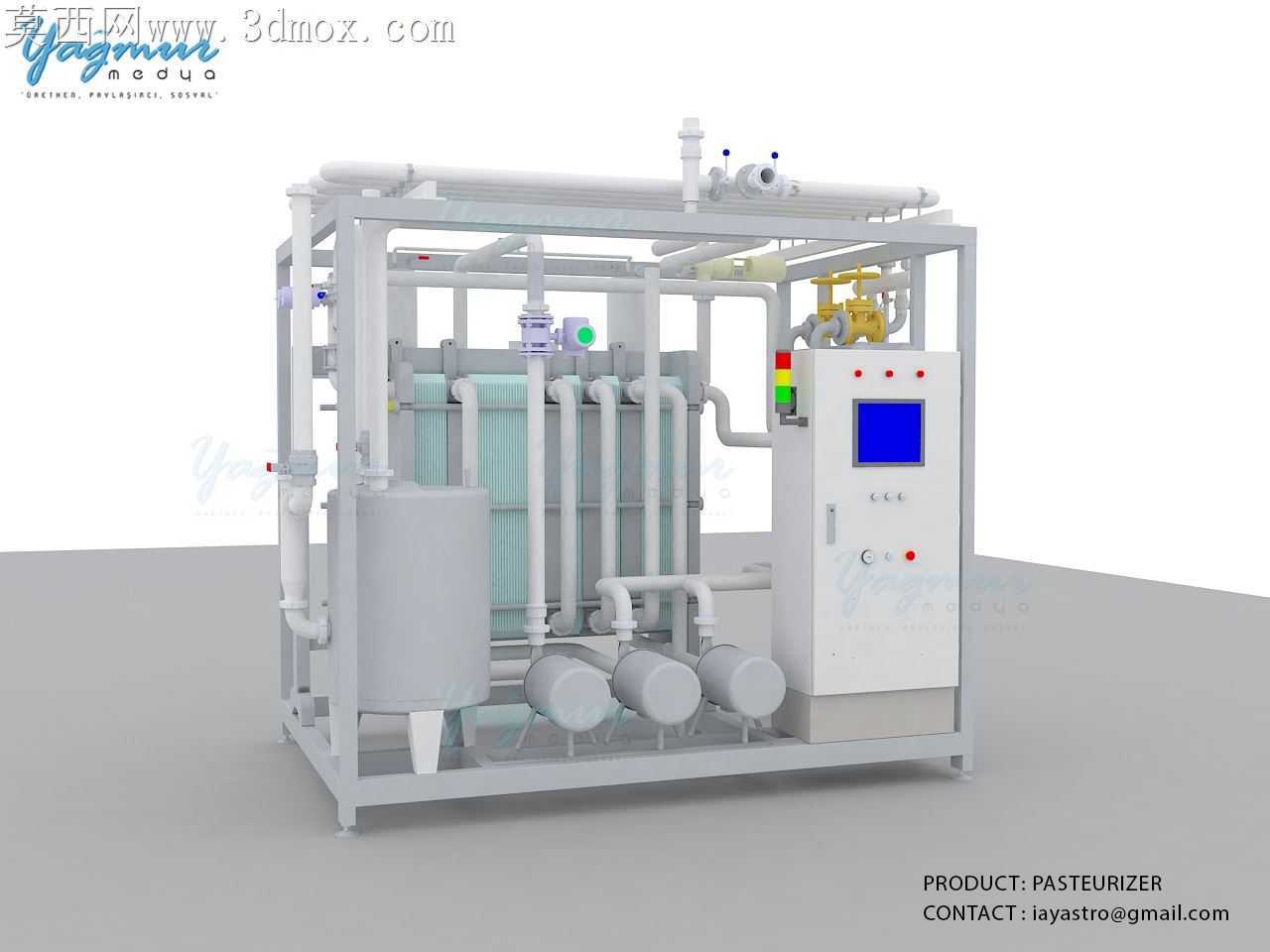

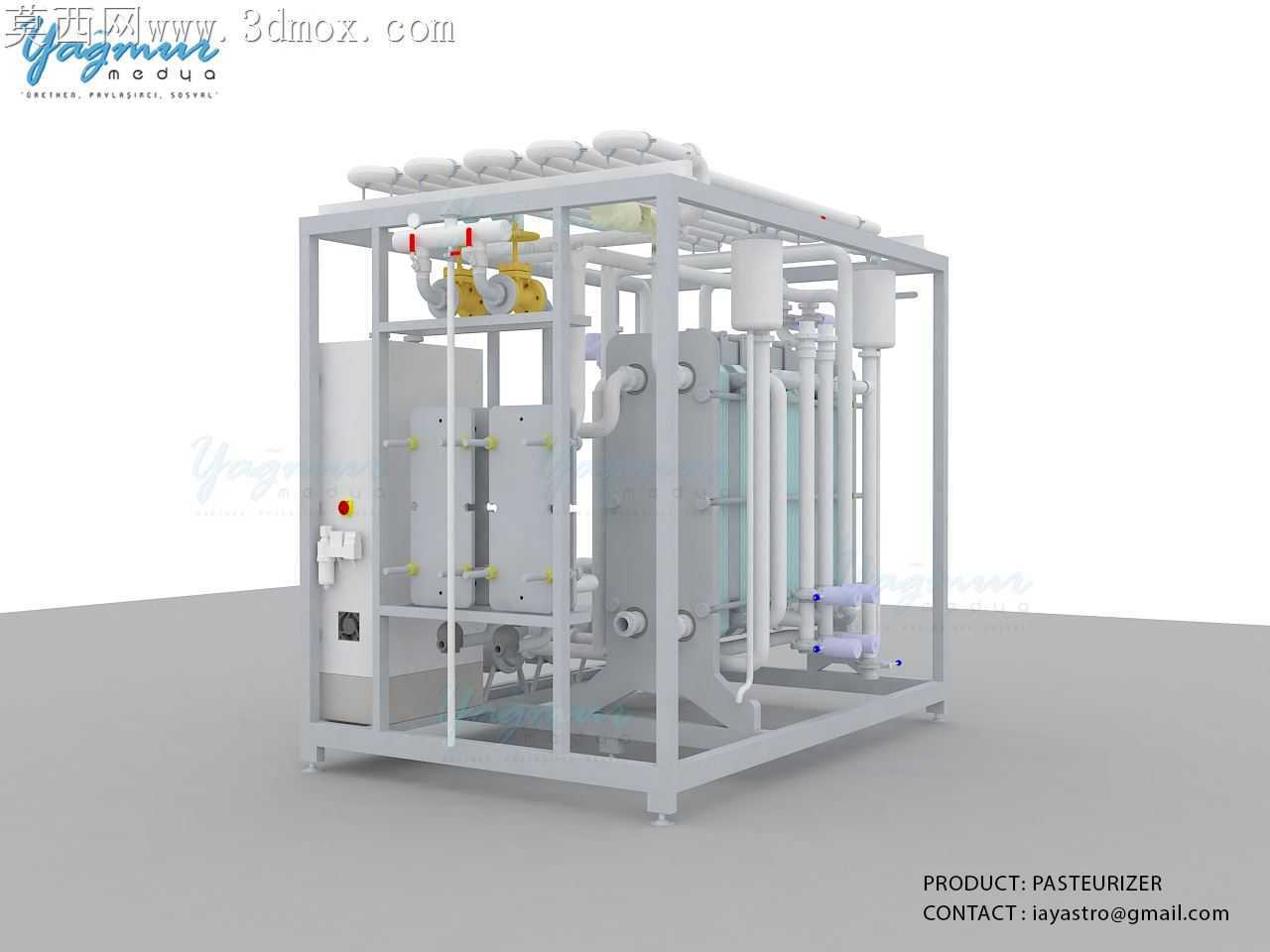

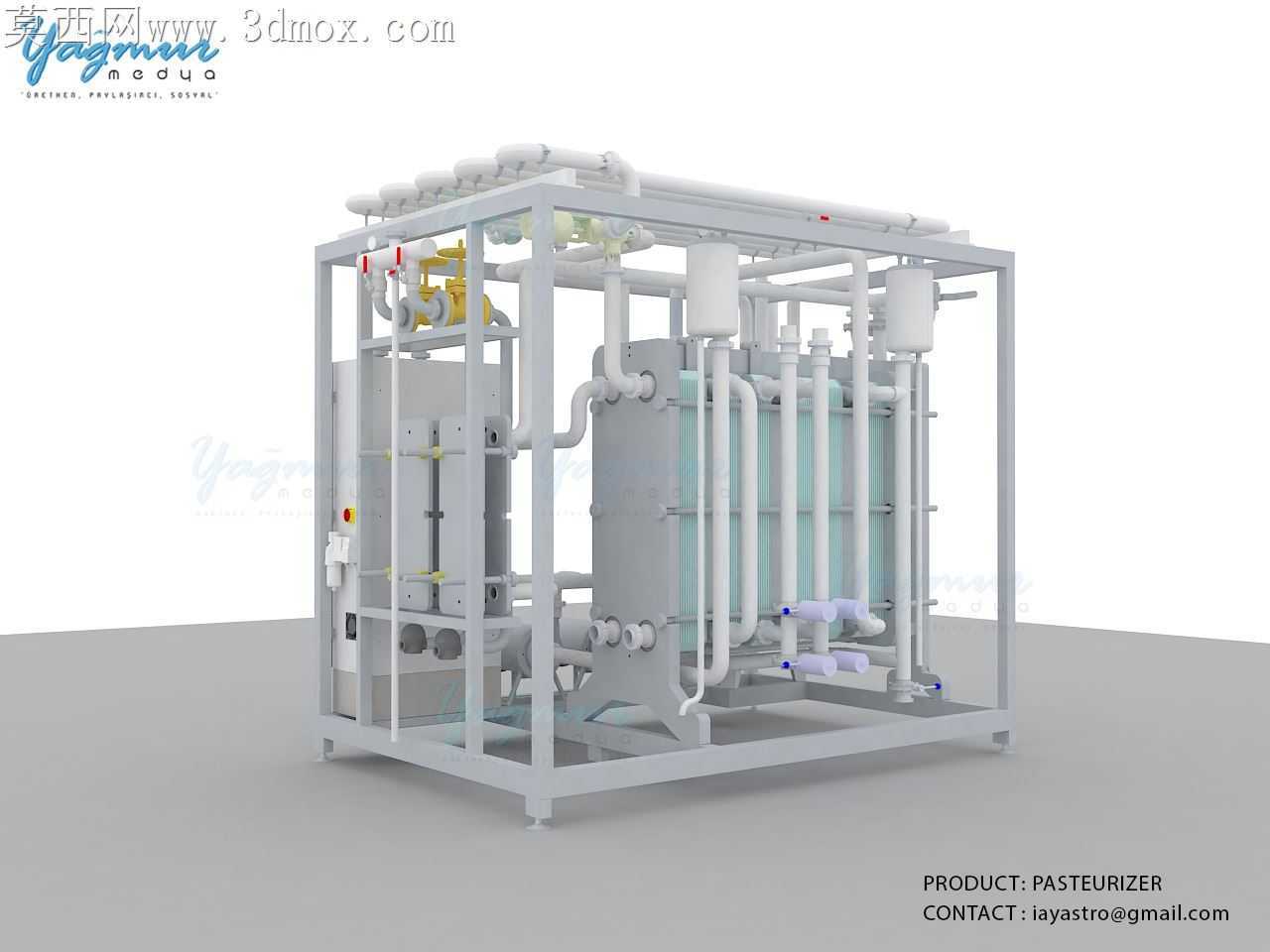

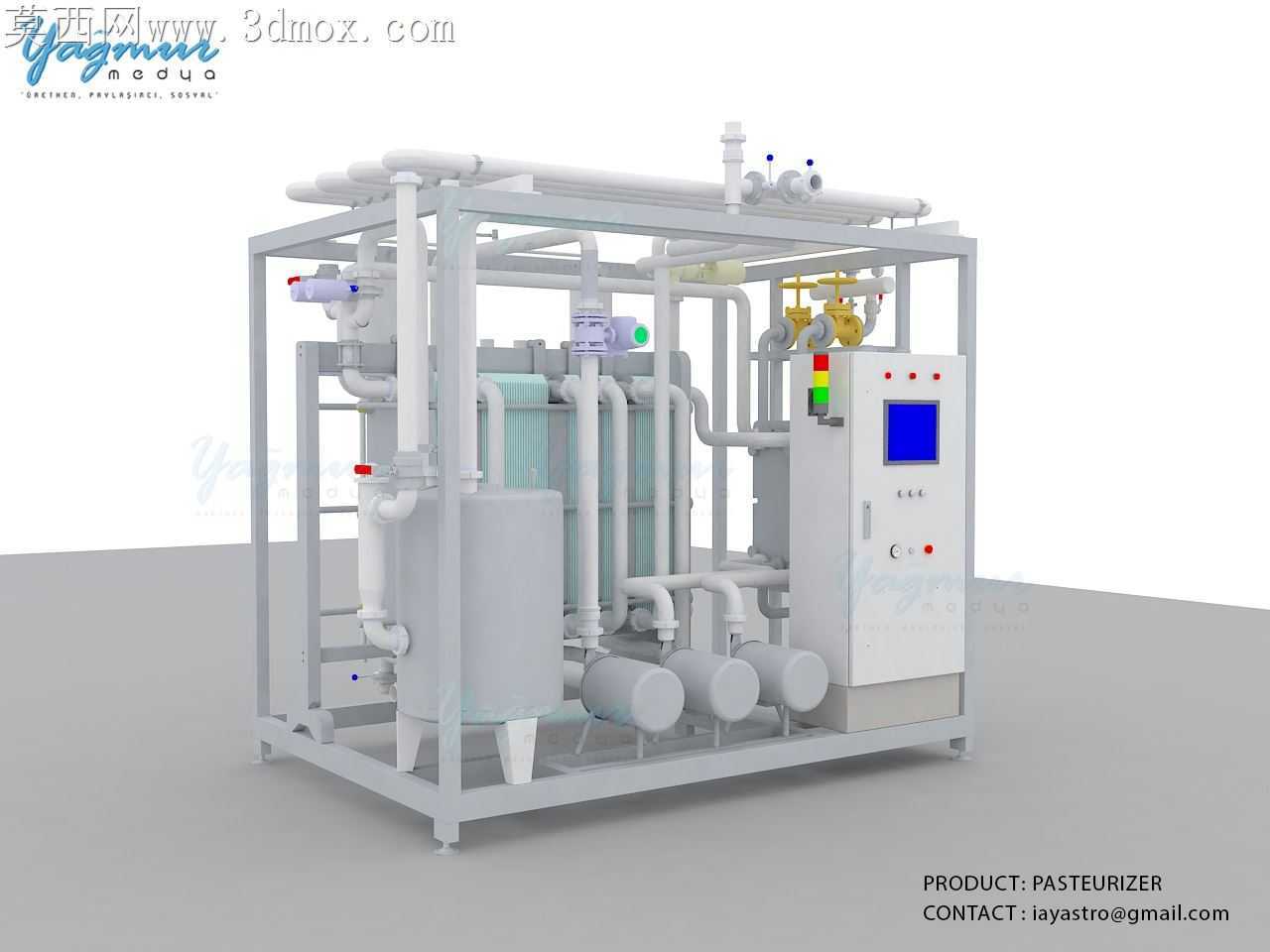

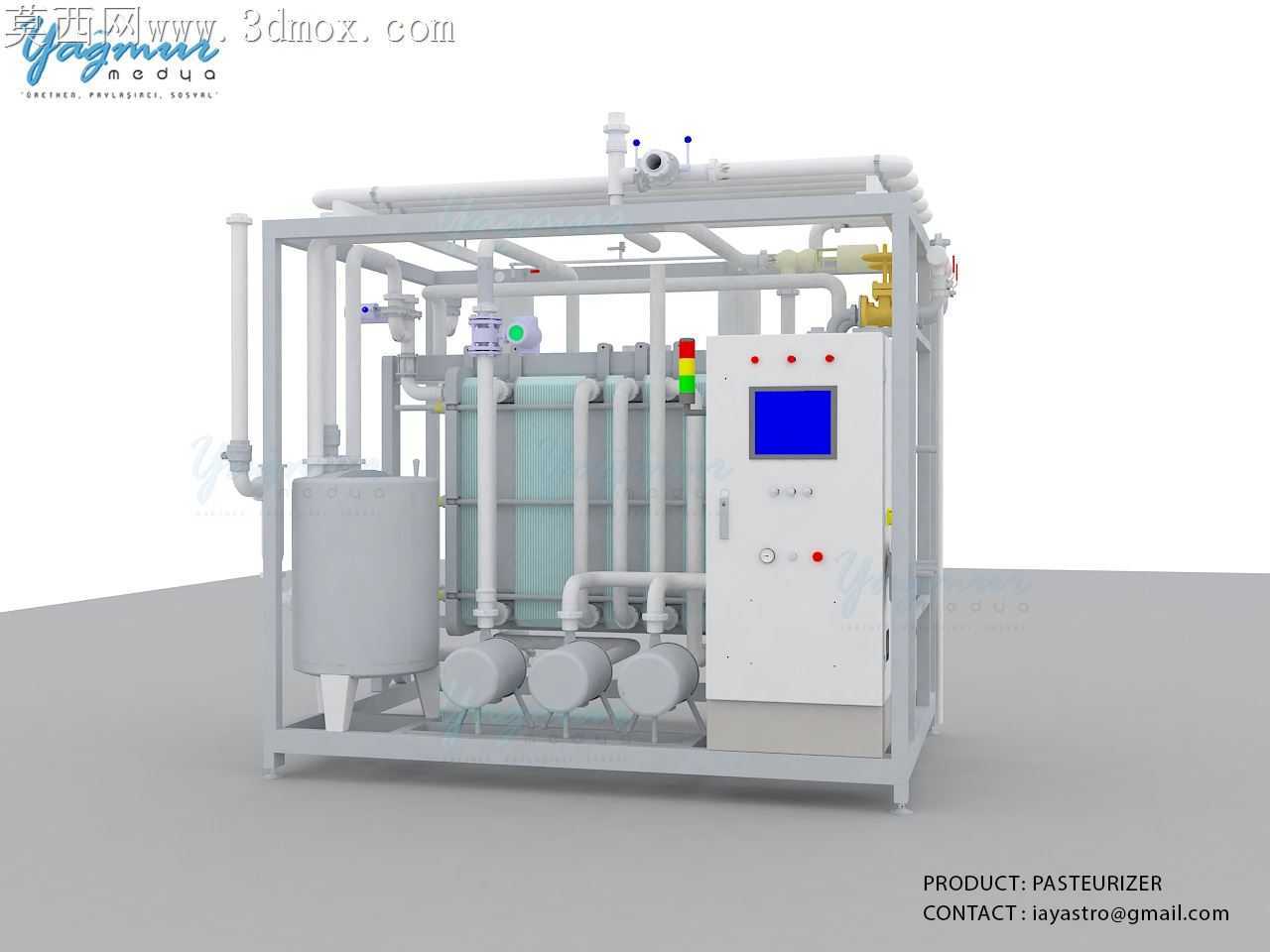

乳品加工车间里，冷热介质串流一直是板式杀菌设备最容易触发的生产隐患，一旦导向垫圈密封失效，未杀菌的冷奶混入成品管路，整批次产品都要做报废处理，这套巴氏杀菌设备的结构排布，从框架布局阶段就把冷热管路的物理隔离做了前置考量。所有走冷介质的管路集中排布在框架左侧区域，热媒管路统一靠右侧走线，中间预留了足够的检修间隙，哪怕后期维护拆装管件，也不会因为操作空间局促碰松相邻管路的密封接头。底部的支撑脚做了带定位凸台的结构设计，和框架方管焊接时能直接卡入定位，不用额外做工装夹持就能保证四个支撑点的平面度误差控制在0.2mm以内，设备落地后不需要反复垫调垫片就能保持水平，避免罐体因为长期倾斜出现积液残留。板换组件的固定支架开了长条形调节孔，叠装板片时可以顺着导轨方向微调压紧量，不用完全拆掉周边管路就能调整密封垫的压缩比，比传统固定式支架的维护效率提升近四成。控制柜和机架的连接位置加了橡胶减震垫，车间里输送泵运行产生的持续振动不会直接传导到触控屏和电气元件上，能减少接线端子松脱、屏幕触控失灵的故障概率。管路上的阀门手柄全部朝向检修通道一侧，操作时不用探身到管路缝隙里，开关阀门的动作幅度能控制在安全范围内，避免被高温管路烫伤。罐体底部的排污口做了斜切面设计，和管路对接后不会出现积液死角，CIP清洗时清洗液能完全排空，不会残留奶垢滋生细菌。三色警示灯装在控制柜顶部最显眼的位置，不同运行状态的灯光信号在车间各个角度都能观察到，出现温度异常、压力超标的情况时操作人员能第一时间察觉。整套设备的框架没有做多余的外封板，所有需要定期检查的密封点、仪表接口都裸露在易触碰的位置，日常巡检不用拆大量护板就能完成点检，不会因为拆装麻烦漏过早期的密封渗漏隐患。管路的弯头全部采用大曲率半径的冲压弯头，奶液在管路里流动时不会形成局部涡流，减少蛋白挂壁的概率，也能降低输送泵的运行阻力，整套系统的能耗比采用直角弯头的同规格设备低8%左右。
