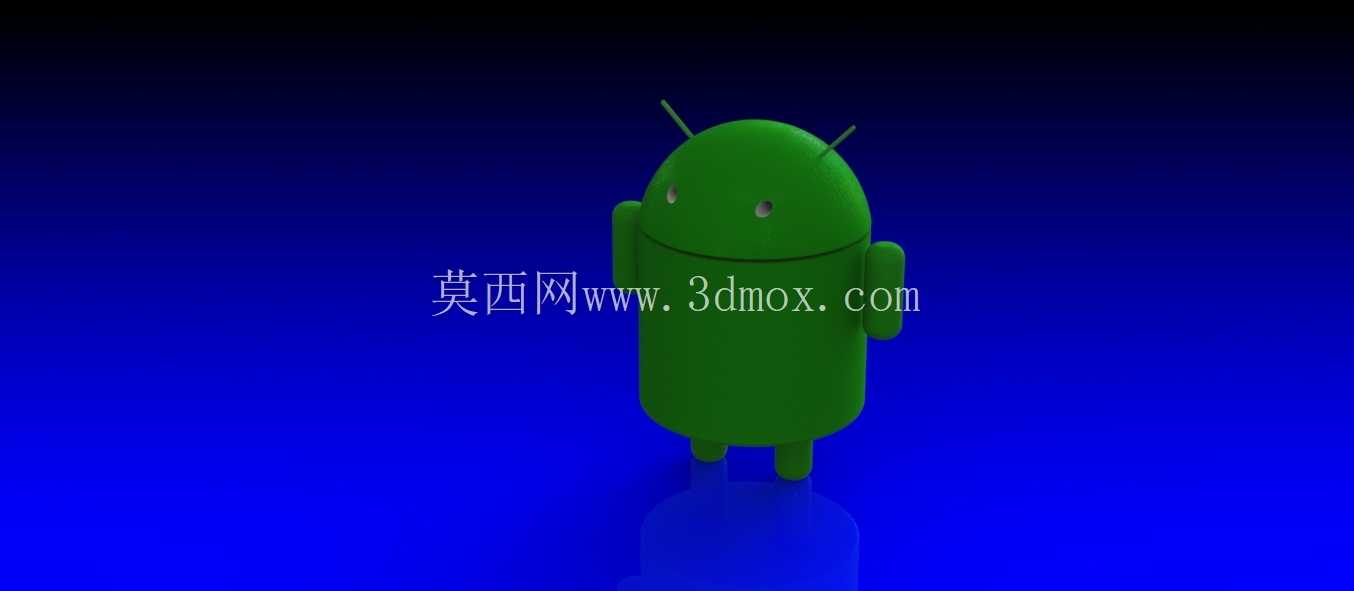

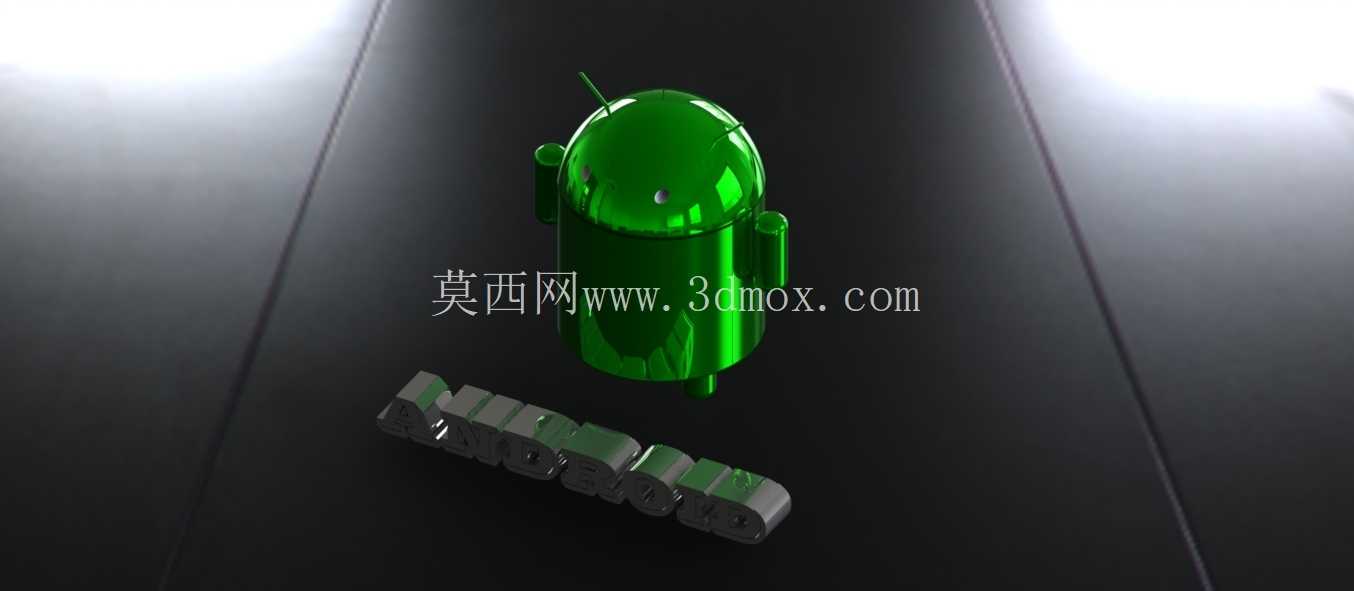

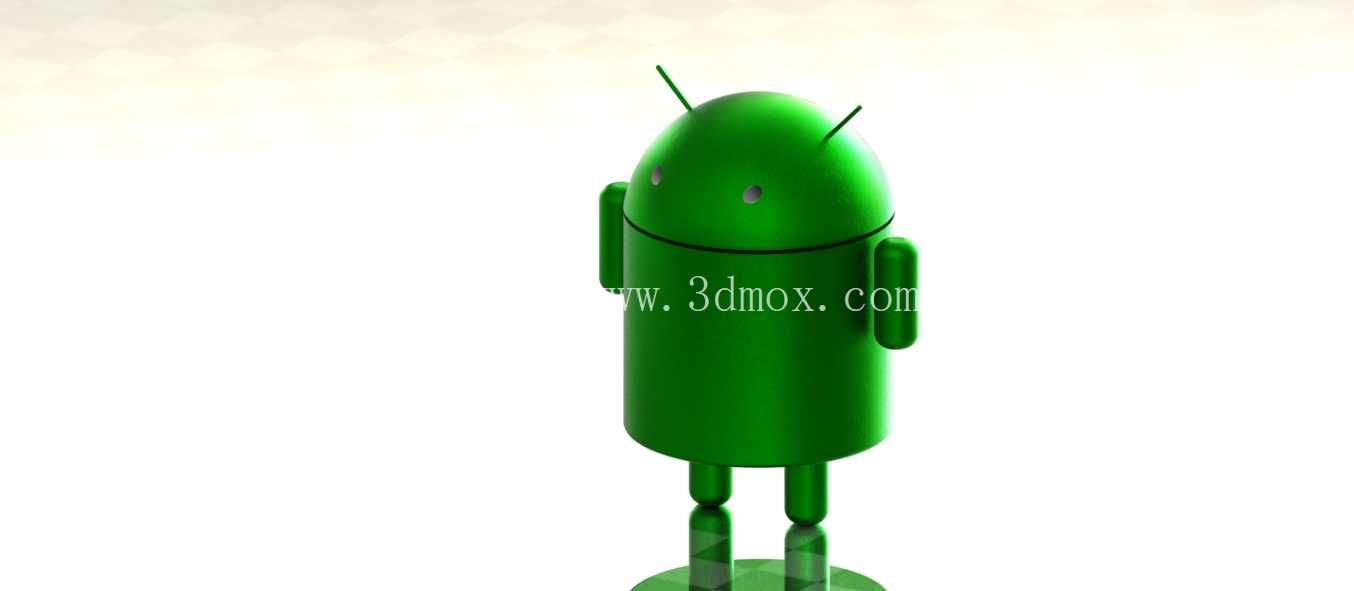

安卓系统标识立体造型结构设计

　　设计过程中首先确定了整体的比例关系，头部采用半球形过渡到柱形躯干的结构，天线部分做了根部加粗的处理，避免铸造过程中出现充型不足、冷隔的缺陷，两个天线的倾斜角度完全对称，与头部曲面的衔接处做了R2的圆角过渡，既保证了造型辨识度，也能减少铸造时的应力集中，降低后续使用过程中断裂的概率。手臂部分采用与躯干一体化的连接结构，没有做分体装配的设计，手臂与躯干的衔接位置做了内凹的弧形过渡，既还原了安卓标识的经典视觉特征，也避免了直角结构在铸造时产生的砂眼、气孔缺陷，手臂的外伸长度控制在躯干半径的二分之一以内，保证造型重心始终落在躯干的垂直投影范围内，放置时不会出现倾倒的问题。这款安卓标识的立体造型结构，最初的设计需求来自数码周边展示道具的铸造开模环节，需要兼顾小批量铸造成型的工艺可行性与品牌视觉识别的还原度，整体造型没有多余的细碎结构，所有外轮廓都做了适配铸造拔模的斜度处理，避免出现倒扣结构增加模具复杂度。从实际应用场景来看，这类立体标识既可以作为数码品牌线下门店的桌面陈列摆件，也能作为展会活动的品牌展示道具，部分小尺寸规格的造型还可以加工成钥匙扣、桌面装饰等周边产品，铸造完成后经过表面喷涂处理就能直接使用，不需要额外的复杂装配工序。

　　腿部结构采用两个等直径的圆柱造型，与躯干底部的衔接处做了平滑的曲面过渡，两个圆柱的中心距与躯干直径的比例经过反复调整，既保证站立时的支撑稳定性，也不会因为间距过大破坏整体造型的协调感，腿部的长度控制在整体高度的六分之一左右，避免过长导致结构强度不足，同时也适配铸造时的浇口位置设置，让金属液能够平稳充型到腿部末端，减少浇不足的缺陷。整体外形的所有外露棱边都做了最小R1的圆角处理，没有尖锐的棱角，既符合日常展示道具的安全要求，也能减少铸造模具的磨损，延长模具使用寿命。

　　安装边界方面，这款造型的底部为平面结构，可以直接通过胶粘的方式固定在亚克力、木质等不同材质的展示底座上，如果需要做悬空安装，也可以在背部预留M4的螺纹孔位，通过螺丝固定在墙面或者展架上，不需要额外设计复杂的安装支架。从结构强度来看，整体壁厚控制在3mm均匀厚度，没有出现壁厚突变的位置，避免铸造过程中产生缩孔、缩松的缺陷，内部为空心结构，在保证整体结构刚度的前提下尽可能降低整体重量，方便搬运和安装。造型表面的分割线位置设置在躯干上部，与安卓标识的经典视觉线条完全重合，不会额外增加突兀的结构线条，分割线的深度控制在0.5mm，既能够还原视觉上的分层效果，也不会因为凹槽过深导致喷涂时出现积漆的问题。

　　在实际开模验证过程中，这个结构的拔模斜度统一设置为1.5度，分型面设置在造型的最大轮廓处，不需要设计复杂的侧抽芯结构，能够有效降低模具的加工成本，适合砂型铸造、压铸等多种铸造工艺，小批量生产时的成品率能够稳定在较高水平。针对不同的应用场景，还可以在不改动整体外轮廓的前提下，调整内部的壁厚参数，如果需要做承重的展示底座，可以将底部加厚到5mm，增加整体的配重，提升放置时的稳定性；如果需要做轻量化的悬挂展示件，可以将壁厚调整到2mm，进一步降低整体重量。整个造型的曲面过渡全部采用G2连续，没有出现曲面折痕，表面喷涂后能够获得均匀的光泽效果，还原安卓标识的经典绿色视觉特征，不需要额外做表面纹理处理，简化后续的表面加工工序。
