嵌套红宝石结构立方体创意造型设计

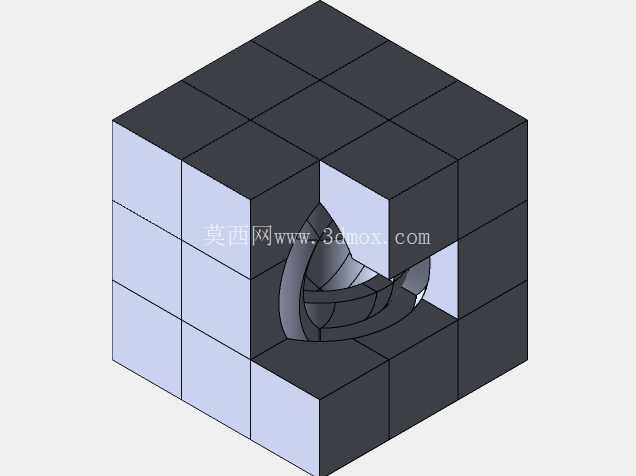

　　这款嵌套式立方体造型构件，最初的设计出发点是为精密铸造工艺提供可直接用于蜡模成型的参照样件，在首饰铸造、工艺礼品精密铸造成型领域有明确的应用场景——不少贵金属、合金材质的创意摆件、装饰嵌件，都需要这类内外结构有层次差的立体造型来实现视觉冲击力，避免传统实心立方体造型的单调感。从结构设计逻辑来看，外层采用3×3等分的立方块拼接框架，没有做整体实心结构，一方面是为铸造过程中的排气、流道布置预留足够的操作空间，减少厚大截面带来的缩孔、缩松缺陷，另一方面外层分块的错位缺口，刚好形成对内层红宝石造型的半包裹视觉效果，不需要额外加装固定结构就能让内层造型在任意摆放角度下都能露出部分曲面，形成明暗层次差。

　　内层的红宝石造型采用多曲面平滑过渡设计，没有尖锐棱角，这一点是充分考虑了铸造脱模的实际需求，尖锐棱角在蜡模脱模、砂型成型阶段很容易出现崩角、填充不满的问题，平滑的弧面结构能让金属液在充型过程中流动更顺畅，减少冷隔、浇不足的缺陷概率。在安装边界的考量上，整个立方体的外轮廓为标准正六面体，六个外端面都预留了平整的安装基准面，不管是作为摆件放置在平面台面上，还是作为嵌件嵌入到其他装饰构件、设备面板中，都可以直接以外端面为定位基准，不需要额外做基准转换加工，外层分块的间隙尺寸控制在均匀一致的水平，既保证了视觉上的规整感，也避免间隙过小导致铸造后粘砂难以清理的问题。

　　设计过程中特意调整了内层红宝石造型的位置，没有将其放置在立方体的几何中心，而是偏向一侧的缺口位置，这样从三个正交的观察方向都能看到内层曲面的反光效果，不会出现某一个角度完全看不到内部结构的问题，同时偏心布置也让整个构件的重心略微偏移，在作为桌面摆件放置时稳定性更好，不会因为轻微触碰就出现滑移。外层的分块结构并不是完全独立的，在立方体内部有隐藏的连接筋将各个分块连为整体，连接筋的位置都设置在非观察面的内侧，不会破坏外表面的视觉完整性，同时连接筋的厚度经过反复调整，既保证了整体结构的强度，在搬运、后续加工过程中不会出现断裂，也不会因为筋条过厚导致铸造时出现热节，影响成型质量。对于铸造工艺的适配性来说，这个造型的浇口位置可以选择在立方体底部的非观察面，冒口设置在顶部的分块间隙处，刚好利用间隙的空间布置冒口，不会在外观面上留下浇冒口打磨的痕迹，后续清理工作量大幅降低。内层曲面的弧度设计也经过了脱模角度的校验，所有曲面的拔模斜度都控制在1.5度以上，不管是采用硅溶胶精密铸造还是消失模铸造工艺，都能顺利脱模，不需要额外做活块结构，简化了模具的加工难度。

　　从实际使用的角度出发，这个造型除了作为工艺铸造的样件之外，也可以作为3D打印的创意摆件原型，或者作为机械制图课程中立体结构表达的教学样件，帮助学习者理解内外嵌套结构的视图表达方法，外层的分块结构刚好可以用来练习剖视图、局部视图的绘制规范，内层的曲面结构也能帮助学习者掌握曲面建模、曲面与实体拼接的建模思路。整个造型没有多余的装饰特征，所有的结构设计都同时服务于视觉效果和工艺可行性，没有为了追求造型奇特而忽略制造环节的实际需求，比如所有的棱边都做了微小的圆角处理，既避免了锐边带来的安全隐患，也能让铸造后的零件棱边更饱满，不会出现铸态下的锐边缺肉问题。在尺寸匹配上，外层立方体的边长可以根据实际使用场景等比例缩放，不管是做成厘米级的首饰嵌件，还是分米级的桌面摆件，所有的结构比例都能保持协调，不会因为缩放出现结构变形、壁厚不均的问题，内层红宝石造型的壁厚和外部分块的壁厚保持一致，保证铸造过程中整个零件的冷却速度均匀，减少内应力导致的变形问题。
