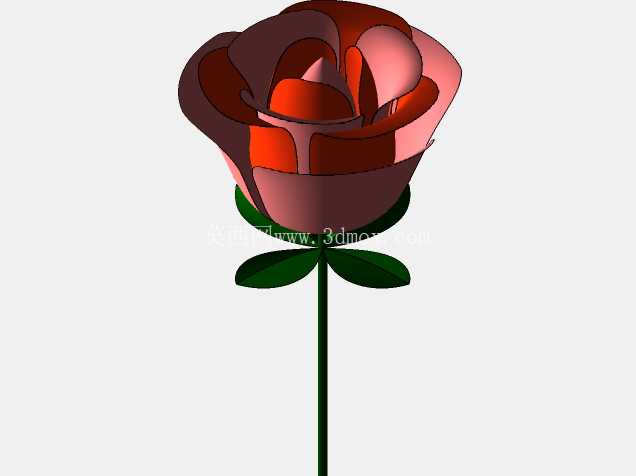

立体拼接式玫瑰造型铸造工艺摆件

做了十几年结构建模，经手的工业构件、工装治具数不清，偶尔也会做些脱离纯工业量产范畴的造型件，这次的玫瑰造型构件，最初是帮做精密铸造的朋友搭的工艺验证模——他们要做小批量的金属工艺摆件，用来给文创定制线做样件，先拿三维结构把分型、脱模斜度都捋顺，避免开模后出现粘模、壁厚不均的问题。

先从应用场景说，这类造型件不是走大批量工业零部件的路子，主要用在文创金属摆件、定制纪念礼品、装饰嵌件这几个方向，比如做铜铸、不锈钢精铸的桌面小摆件，或者嵌在文创礼盒、纪念标牌上做立体装饰，也有客户拿来做婚庆相关的金属伴手礼构件，对造型还原度、表面光洁度的要求，比普通工业结构件要细很多，毕竟花瓣的曲面弧度、叶片的轮廓差一点，整体的观感就会生硬很多。

设计思路上没有走整模一体出件的路子，毕竟玫瑰的花瓣是层叠内收的结构，整模做的话，内层花瓣的位置根本没法正常脱模，硬做侧抽的话模具结构会太复杂，小批量生产的话模具成本摊不下来。所以拆分的时候把花瓣按层做了分件，外层三瓣大花瓣做单独的分型面，中层两瓣稍小的花瓣做嵌套结构，最内层的花苞部分做独立小镶件，花茎和底部的两片叶片也做了拆分，最后组装的时候靠定位止口拼合，既保证了每个曲面都能顺利脱模，也能控制每个分件的壁厚在2-3mm之间，避免铸造的时候出现缩孔、浇不足的缺陷。

尺寸边界这块，整体组装完成后总高度控制在120mm，花头部分最大直径是65mm，花茎直径6mm，底部两片叶片展开的最大宽度是40mm，所有拼接止口的配合间隙留了0.15mm，刚好够铸造后做少量打磨就能顺利装配，不会出现松垮或者装不上的问题。每个花瓣的脱模斜度都做了1.5°，顺着花瓣自然外翻的弧度走，没有额外加生硬的拔模切面，保证铸造出来的曲面流畅，不会有拔模带来的棱线破坏花型的自然感。叶片部分做了0.5mm的叶脉凸起，不是太深，避免铸造的时候出现夹砂，也能在抛光后保留自然的纹理细节，不会太突兀。

实际建模的时候特意把花瓣的边缘做了0.2mm的圆角过渡，没有做锐边，一来是铸造的时候锐边位置容易出现浇不满、冷隔的缺陷，二来成品拿在手里也不会划手，毕竟是摆件类的产品，使用安全性也要考虑进去。花茎和花头的连接位置做了5mm长的插入式定位柱，装配的时候涂少量金属胶就能固定，连接强度足够日常摆放，不会出现花头脱落的问题。底部的叶片和花茎的连接位置做了加强小三角筋，厚度1mm，不会太显眼，但是能避免叶片受外力的时候从根部断裂，毕竟这类小摆件偶尔会被拿在手里把玩，结构强度不能只看静态摆放的需求。

之前朋友拿这个结构开了硅胶模做低温合金的样件，试铸的时候一次就成了，没有出现粘模、缺料的问题，花瓣层叠的间隙位置也没有出现披锋太大的情况，后续打磨的工作量比之前他们自己做的整模结构少了近六成。后来也有做3D打印服务的客户拿这个模型做光敏树脂的打印件，用来做花艺展示的小模型，拆分后的结构打印的时候不需要加太多支撑，内层花瓣的位置也不会因为支撑太多出现表面粗糙的问题，拆支撑的时候也不容易把薄壁的花瓣弄断，算是兼顾了铸造生产和快速成型两种加工方式的需求。

其实做这类非纯工业的结构件，最容易犯的错就是只看外观造型，不考虑实际加工的可行性，很多网上找的花型模型看着好看，但是根本没法开模生产，要么壁厚差太大铸造的时候变形，要么分型面选的不对根本脱不了模，要么拼接位置没有定位，装起来歪歪扭扭。做这个结构的时候每一步都在对照铸造的工艺要求调整曲面，比如花瓣内层的位置没有做太深的内凹，避免砂模成型的时候出现塌砂，所有壁厚尽量均匀，最厚的位置也没超过3.5mm，防止冷却的时候收缩不一致导致表面出现凹陷。花茎部分做了轻微的锥度，从底部到花头位置直径慢慢收小0.5mm，既符合自然花茎的生长形态，也能顺便满足拔模的需求，不用额外做拔模斜度破坏杆部的流畅感。
