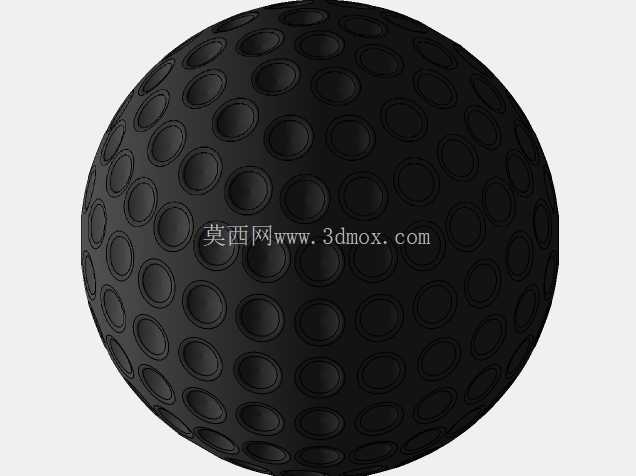

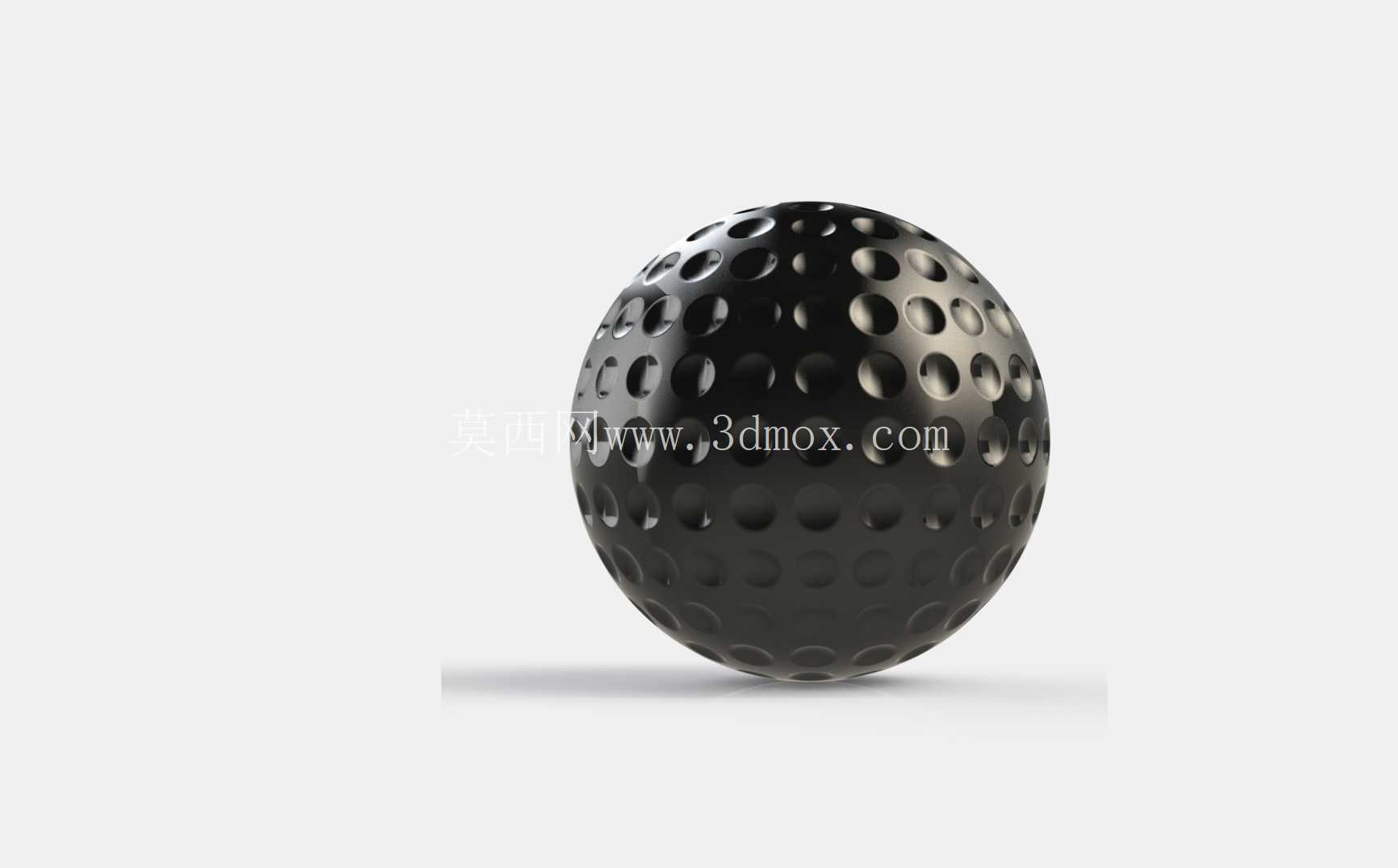

做这套结构设计的时候,首先要解决的是球面凹坑的均匀排布问题,不能出现局部凹坑过密或者过疏的区域,否则会导致球体飞行过程中受力不均,出现轨迹偏移的问题,建模时先以标准球体为基础基体,按照正二十面体的球面展开逻辑划分排布网格,每个网格节点对应一个凹坑的中心位置,保证所有凹坑在球面上的分布具备旋转对称性,不管球体绕哪个轴旋转,表面的凹坑密度都保持一致。凹坑本身的深度、直径比例也有讲究,不能做的太深否则会增加球体飞行时的压差阻力,也不能太浅否则无法起到扰动边界层、延缓气流分离的作用,建模时每个凹坑采用球面回转切除的方式生成,凹坑的曲率半径与球体本身的半径保持固定比例,边缘做微小的圆角过渡,避免应力集中,要是后续用这套模型开模铸造,这个圆角过渡还能减少模具型腔的锐角磨损,提升模具使用寿命。日常接触的高尔夫球看似是简单的球体,实则表面的凹坑结构是经过大量流体力学验证的核心设计,这套三维结构完整还原了量产高尔夫球的球面凹坑排布逻辑,可直接用于铸造模具的型腔加工参考。从实际应用场景来看,这类球体结构不仅用于高尔夫运动本身,其表面减阻纹理的设计思路还可延伸至流体管道内的扰流元件、低空小型无人机的球形防护罩、物料输送环节的光滑导向滚珠等场景,只要涉及球面与流体、接触面存在相对运动的工况,这类凹坑结构的减阻、耐磨特性都能发挥作用。
从安装边界和尺寸适配的角度来说,标准高尔夫球的直径保持在42.67mm的通用尺寸,整个球体没有额外的突出结构,所有凹坑都在球体轮廓内部,不管是后续做表面涂层处理,还是配套高尔夫球的发球机构、收集装置,都不会出现结构干涉的问题。很多人做这类球体建模的时候容易忽略凹坑的排布一致性,随便在球面上阵列几个凹坑就完事,实际生产中这种排布不均的球根本达不到使用要求,飞行轨迹会毫无规律,这套结构在建模时反复校验了每个凹坑的中心距偏差,把相邻凹坑的中心距误差控制在0.1mm以内,保证球面的气动特性均匀。
另外,这套结构的壁厚设计也预留了调整空间,如果是做实心铸造的高尔夫球,可以直接用整体球体结构,如果是做内部带配重芯的双层结构,只需要把球体内部抽壳,预留出配重芯的安装腔体即可,表面的凹坑结构不需要做任何调整,适配不同工艺的生产需求。从铸造工艺的角度来说,这套模型的分型面设置在球体的最大直径处,上下模的型腔各对应一半的球面凹坑,合模后不会出现凹坑错位的问题,拔模斜度顺着凹坑的径向设置,不会出现拔模卡滞的情况,能直接用于铸造模具的加工编程,不需要再做额外的结构修正。
很多新手在做这类球面纹理建模的时候,容易出现凹坑边缘破面、球面变形的问题,这套结构在建模时所有特征都采用全参数化关联,调整球体直径、凹坑大小、凹坑深度的时候,整个模型的所有特征都会自动更新,不需要逐个重新绘制,能大幅提升后续改型的效率。比如要做小尺寸的练习用高尔夫球,只需要修改球体的基础直径参数,所有凹坑的位置、大小都会按比例自动调整,不会出现排布错乱的问题。另外,球面的凹坑结构除了气动减阻的作用,在接触场景下还能增加摩擦力,不管是高尔夫球杆击球时的接触摩擦,还是作为导向滚珠在轨道内滚动,凹坑内留存的微小空气层还能减少接触面积,降低滚动阻力,这也是为什么很多高精度传送轨道上的滚珠也会借鉴这类表面纹理设计。做结构设计的时候不能只看产品本身的常规用途,要把结构特性对应的工况价值挖出来,这套球面凹坑结构的核心逻辑就是通过表面的微结构改变流体或者接触界面的受力状态,这个设计思路可以复制到很多不同的工业场景里,而不是只局限在体育用品的范畴。
