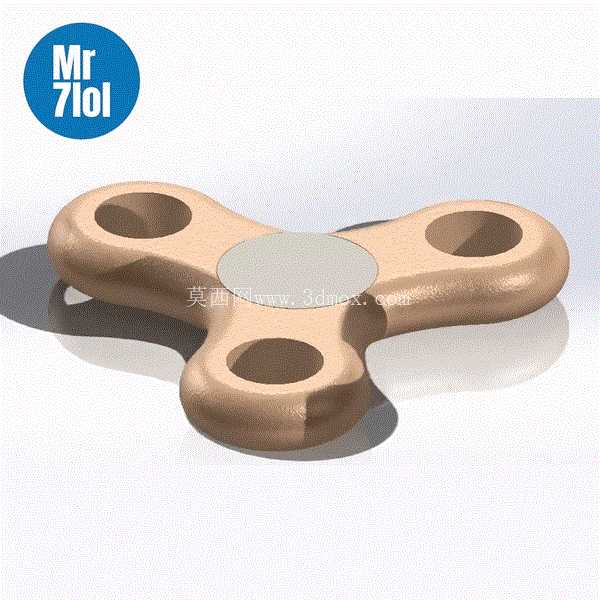

三叶无金属轴承指尖旋转解压结构

　　从结构设计的细节来看，整体结构没有采用常规的金属滚珠轴承方案，中心位置的旋转配合面采用了低摩擦工程塑料的面接触配合设计，配合面的公差带选取需要兼顾转动顺滑度与装配间隙，过盈量控制在0.02-0.05mm区间时，既能够保证转动过程中没有轴向窜动，又能避免配合过紧导致的旋转阻力过大，这种无金属轴承的设计思路，能够大幅降低产品的物料成本与装配工序，同时避免金属轴承长期使用后出现的锈蚀、滚珠卡顿等问题，在潮湿环境或者高频次使用场景下的结构稳定性更有优势。这款三叶式旋转结构在日常解压类手持小器械的结构设计中具备较强的参考价值，其核心设计逻辑围绕无金属轴承的低摩擦旋转需求展开，整体采用对称三叶布局，三个握持指位的圆弧过渡完全贴合人体指腹的接触弧度，单叶末端的沉孔结构并非单纯的装饰设计，在实际旋转过程中，三个对称沉孔能够均匀分配旋转端的质量分布，抵消高速转动时的径向偏心力，避免转动过程中出现抖动、晃动感，提升旋转过程的平稳性。从实际应用场景出发，这类旋转结构除了作为手持解压配件使用外，其对称旋转的结构逻辑还可以拓展应用到小型桌面摆件的旋转底座、低负载旋转展示台的核心转动结构、儿童益智类拼装玩具的旋转模块等场景，在设计这类衍生结构时，可以根据实际负载需求调整中心配合面的接触面积，当负载低于50g时，直接沿用该结构的面配合公差即可满足顺滑旋转的需求，若负载提升至200g以内，可以在中心配合面增加聚四氟乙烯材质的减摩垫片，进一步降低转动摩擦阻力，延长结构的使用寿命。

　　从外形尺寸与安装边界来看，该结构的整体外轮廓直径控制在75mm左右，单叶厚度为8mm，中心配合区域的直径为18mm，三个指位沉孔的直径为12mm，沉孔深度为3mm，所有外边缘均做了R2的圆角倒钝处理，避免手持接触时出现锐边划手的问题，在进行结构装配时，中心旋转轴的轴向固定采用卡扣式限位结构，不需要额外加装螺丝或者粘接固定，装配时直接将上下两部分的旋转配合件对准压合即可完成组装，卡扣的扣合量设计为0.8mm，既能够保证轴向拉拔时不会松脱，又不会因为扣合量过大导致装配时出现结构开裂。

　　在三维建模过程中，这类对称结构可以采用单叶草绘后圆周阵列的方式完成主体建模，中心配合面的同轴度公差需要控制在0.01mm以内，否则会导致旋转时出现偏心卡顿的问题，三个叶瓣的质量分配需要通过三维软件的质量属性功能进行校验，确保每个叶瓣相对于中心旋转轴的转动惯量偏差不超过2%，避免高速旋转时产生不平衡振动。另外，该结构的壁厚设计均匀，主体壁厚统一为3mm，没有出现壁厚突变的区域，在采用注塑工艺进行批量生产时，能够有效避免缩痕、翘曲等成型缺陷，进胶点可以设置在中心区域的背面，不会影响外观面的成型质量，脱模斜度设置为1.5°即可满足顺利脱模的需求。

　　从功能特性的角度来看，无金属轴承的设计让整个结构可以实现全非金属材质生产，在需要过金属检测的场景下也能够正常使用，同时整体结构没有细小的零散零件，不会出现零件脱落造成的误食风险，作为面向低龄用户的玩具结构时安全系数更高。在实际测试过程中，该结构在常规握持力度下的单次旋转时长可以达到1分钟以上，旋转过程中没有明显的摩擦异响，中心配合面的磨损量在连续旋转1000次后仍小于0.01mm，长期使用的结构稳定性能够满足日常使用需求。设计过程中还需要考虑不同使用场景下的材质适配，若作为日常手持解压配件，可以选用ABS或者PC材质进行生产，兼顾结构强度与表面质感；若需要具备更好的耐磨性能，可以选用POM材质加工中心配合面，进一步降低摩擦系数；若作为一次性宣传礼品类的结构，可以选用PP材质降低生产成本，根据不同的材质特性微调中心配合面的公差参数，即可适配不同的生产需求。
