可口可乐金属皇冠型密封瓶盖结构设计

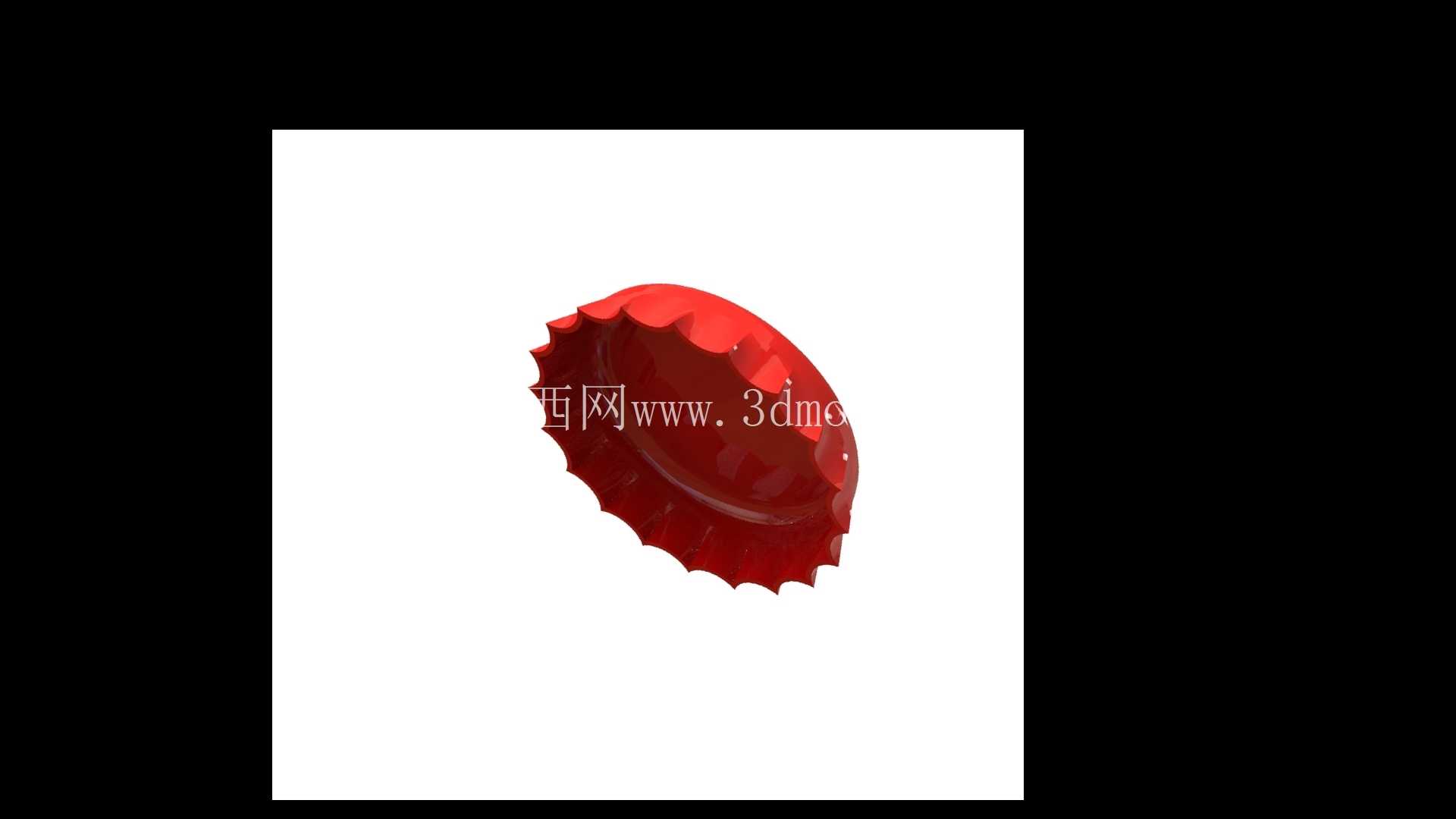

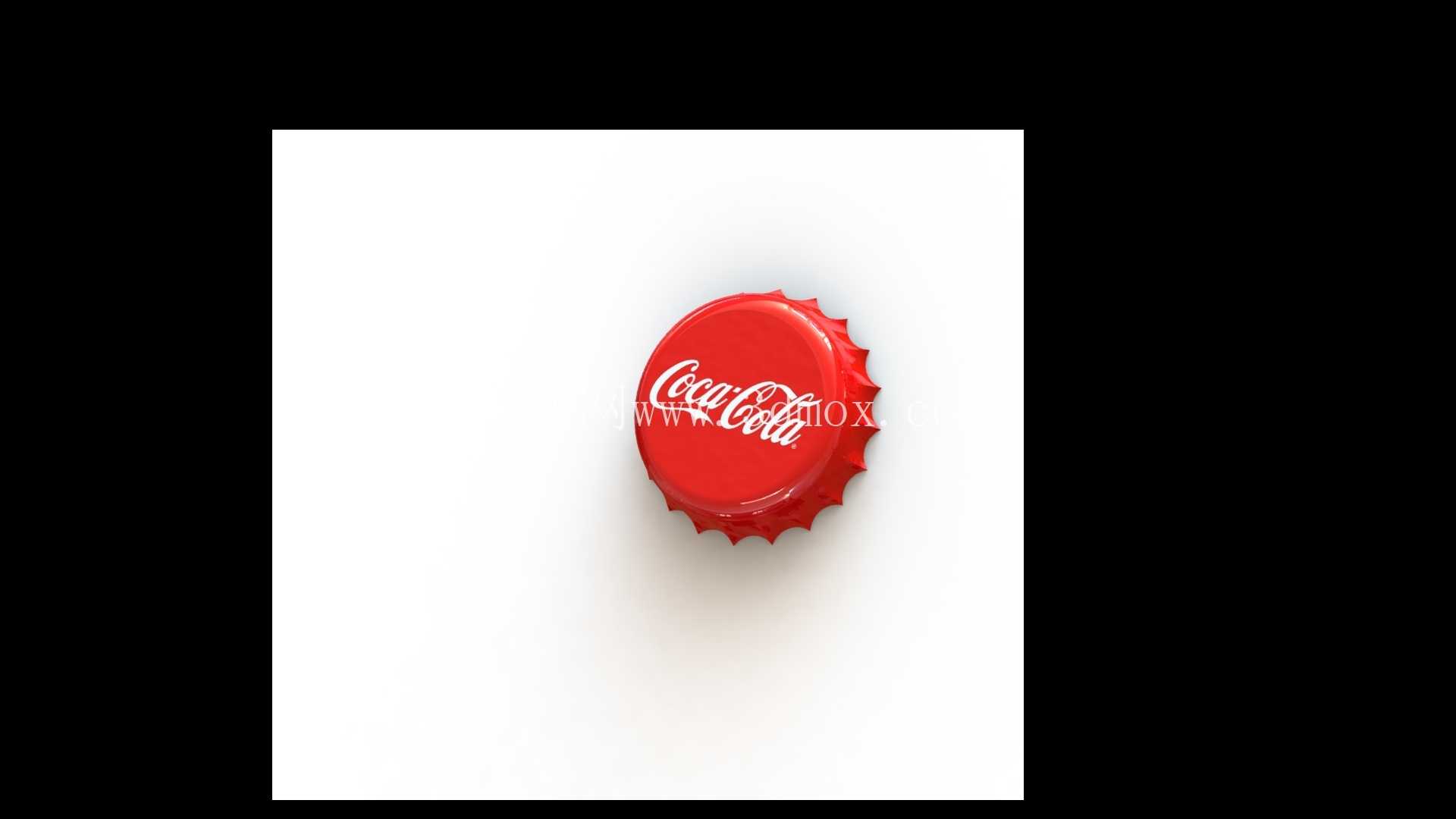

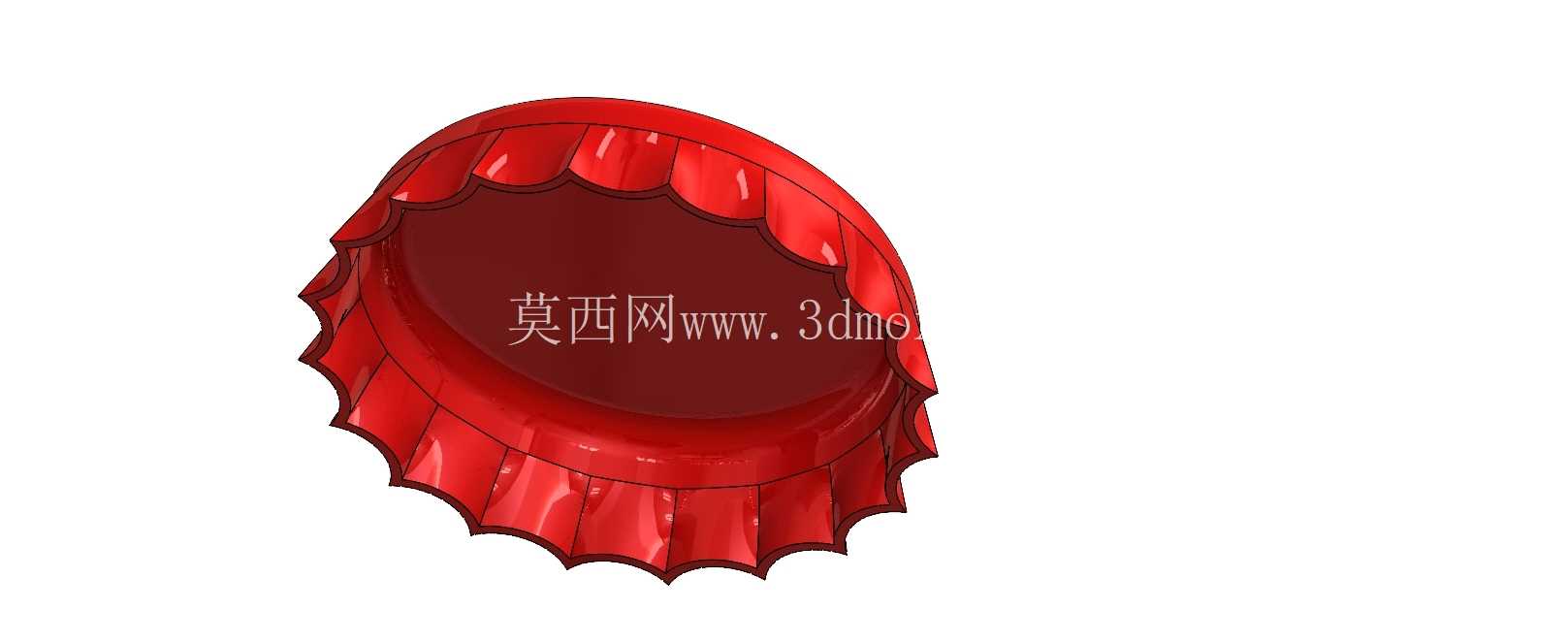

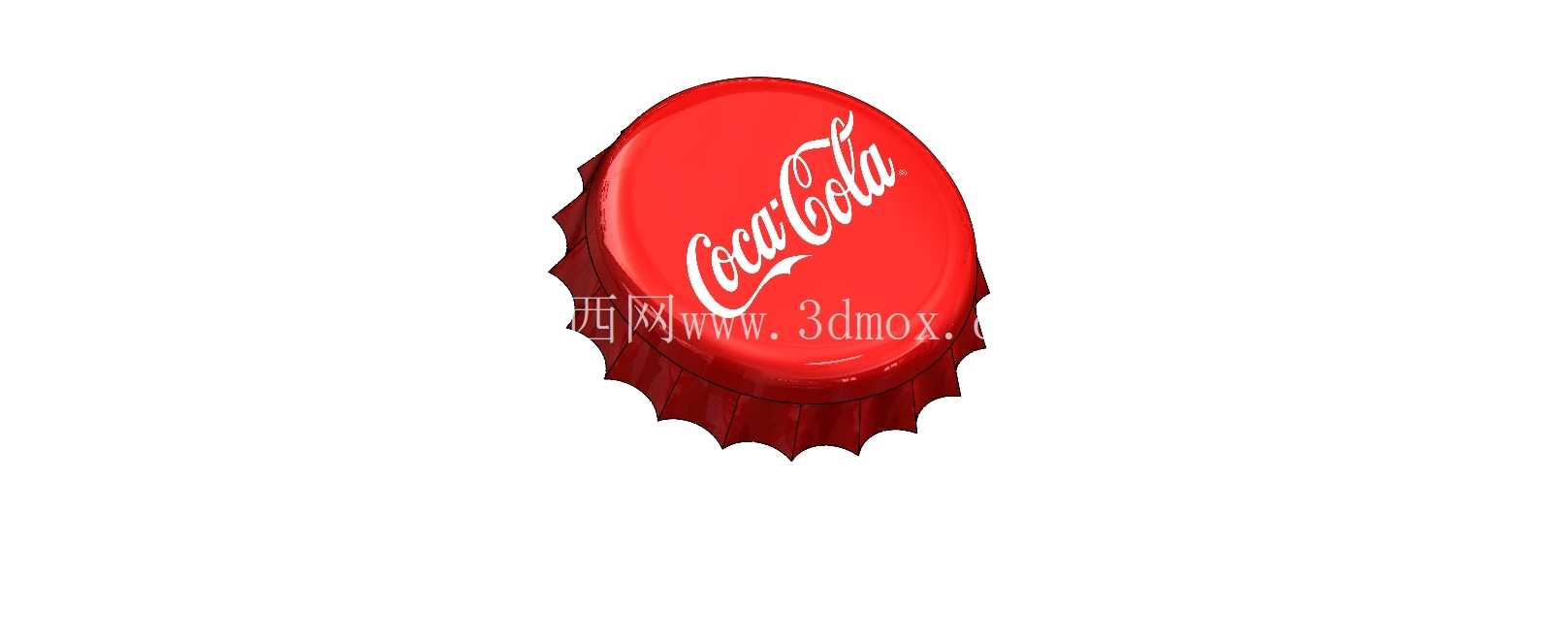

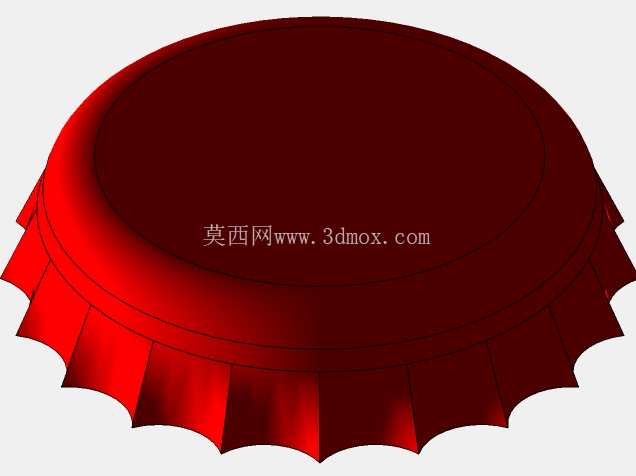

　　日常接触的碳酸饮料密封环节里，皇冠型金属瓶盖是经过近百年迭代验证的成熟密封结构，这款可口可乐瓶盖的三维建模完全还原量产件的实际结构特征，可直接用于包装结构验证、密封性能仿真、灌装生产线配套工装设计等场景。在碳酸饮料灌装生产线的压盖工位，瓶盖的结构尺寸直接决定压盖头的选型参数，建模时首先还原了瓶盖外缘21个标准锯齿的齿形参数，每个齿的倾斜角度、齿尖圆角、齿根过渡圆弧都严格匹配量产冲压件的实际成型特征，避免仿真时出现压盖卡滞、密封压合不均的问题。

　　瓶盖主体采用0.22mm厚度的镀铬马口铁冲压成型结构，建模时还原了冲压成型后的材料减薄特征，顶部平面的印刷区域预留了0.05mm的贴花层厚度，完全匹配实际生产中商标印刷的涂层厚度，不会出现外观渲染与实物偏差过大的问题。瓶盖内侧的密封胶圈结构是密封性能的核心，建模时还原了丁基橡胶密封圈的压缩量设计，常温下密封圈与玻璃瓶口螺纹接触后的压缩率控制在28%-32%区间，既能保证碳酸饮料6-8bar的内部保压需求，又能避免压盖时橡胶过度挤压出现溢胶、密封失效的问题。从设计思路上看，这款瓶盖的建模没有采用简单的拉伸倒角操作，而是通过放样特征还原冲压过程中材料的流动成型轨迹，外缘锯齿的成型角度考虑了冲压脱模的拔模斜度，每个齿的侧面预留了1.5°的拔模角，完全适配高速冲压模具的生产要求，不会出现成型后卡模的问题。瓶盖顶部的弧度设计也做了还原，中心区域略微下凹0.3mm，既可以增强瓶盖整体的结构强度，避免堆叠运输时出现顶部凹陷变形，又能在压盖时分散压盖头的下压力，保证压力均匀传递到整个密封胶圈上。

　　在安装边界方面，这款瓶盖适配标准29mm口径的玻璃瓶口，压合后的总高度为6.2mm，外缘最大直径32.1mm，完全匹配现有碳酸饮料灌装线的压盖头尺寸、旋盖导轨间隙以及后续的喷码、检测工位的空间要求，不需要对现有生产线做任何调整即可直接适配。建模时还考虑了消费者开启时的受力特征，每个锯齿的翘起高度控制在0.8mm，配合开瓶器的施力角度，开启力矩控制在1.2-1.8N·m区间，既不会出现运输过程中受震动松动漏气的问题，又能保证消费者正常开启时不需要过大的力气，避免开启时瓶盖变形飞溅的安全隐患。

　　从应用场景延伸来看，这个模型除了用于饮料包装的结构验证外，还可以用于灌装生产线的虚拟调试，通过导入生产线的数字孪生场景，模拟压盖过程中瓶盖的受力变形、密封胶圈的压缩状态，提前排查压盖头压力不匹配、导轨间隙不合理等问题，减少生产线现场调试的物料浪费与时间成本。建模过程中对外缘锯齿的等分精度做了严格控制，21个齿的等分角度误差控制在0.1°以内，完全匹配高速冲压模具的级进模定位精度，避免出现冲压时齿形错位、废料排出不畅的问题。瓶盖内侧的密封胶圈与金属基体的贴合面做了滚花特征还原，这些0.1mm深度的网状滚花可以增强橡胶圈与金属盖的结合力，避免长期存储过程中橡胶圈脱落、移位导致的密封失效。整体建模过程没有做过度的简化，所有影响生产、装配、使用的细节特征都做了完整还原，既可以用于结构设计阶段的尺寸校核，也可以用于渲染输出产品宣传物料，贴花特征的分层设计也方便后续更换不同的商标图案，适配不同品牌同规格瓶盖的快速改型需求。
