铸造工艺用堆垛塔结构设计

项目分类:铸造模 发布时间:2026-05-26 ID:1160697
  • 铸造工艺用堆垛塔结构设计
  • 铸造工艺用堆垛塔结构设计
  • 铸造工艺用堆垛塔结构设计
  • 铸造工艺用堆垛塔结构设计
  • 铸造工艺用堆垛塔结构设计
  • 铸造工艺用堆垛塔结构设计
  • 铸造工艺用堆垛塔结构设计
  • 铸造工艺用堆垛塔结构设计
  • 铸造工艺用堆垛塔结构设计
  • 铸造工艺用堆垛塔结构设计
  • 铸造工艺用堆垛塔结构设计

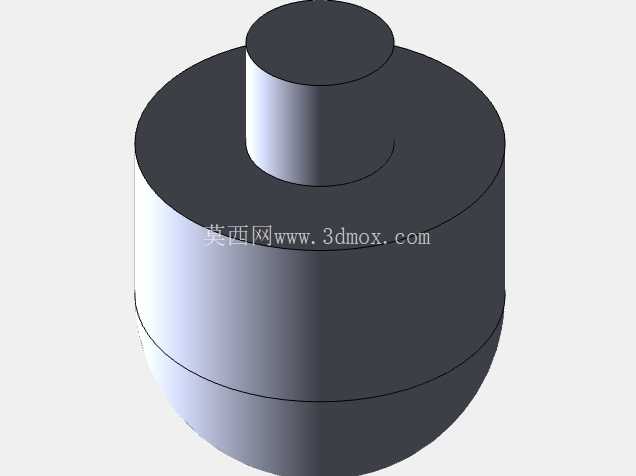

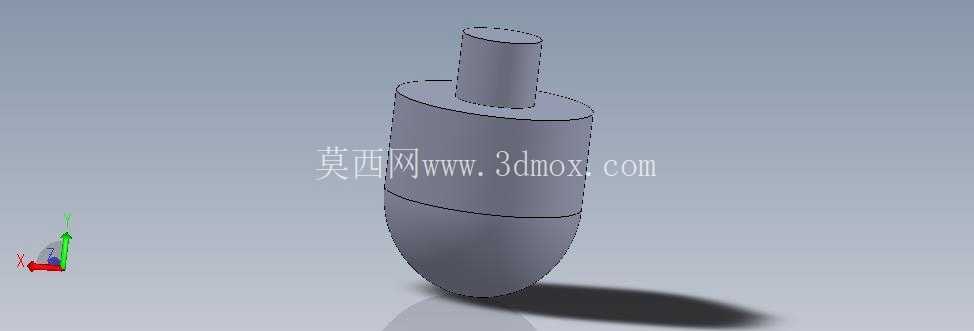

  在铸造车间的砂处理、型砂输送以及铸件冷却暂存工序中,堆垛塔是衔接上下游工位的核心承载结构,日常生产中需要承担多组砂箱、待冷却铸件的堆叠承载任务,同时要适配车间内连续化生产的节拍,避免出现工位堵料、堆叠失稳的问题。这次设计的堆垛塔结构,首先从实际工况的受力边界出发,底部采用圆弧收底的椭球型支撑结构,区别于传统平底塔座的应力集中问题,圆弧过渡面可以将上部堆叠载荷均匀分散到支撑基础上,即使车间地面存在轻微的不平整,也能通过弧面的自适配特性保持塔体的垂直状态,不会因为长期偏载出现塔体倾斜、焊缝开裂的问题。

  塔体中段采用等直径的圆柱直筒段,这部分是核心的堆叠承载区,直筒外壁没有多余的凸起结构,方便配套的升降托板、抓取机构沿外壁上下移动,不会出现结构干涉;直筒段的壁厚经过载荷校核,在承受满额堆叠重量时,筒壁的径向变形量控制在0.2mm以内,完全满足自动化抓取设备的定位精度要求,不会因为筒壁变形导致卡爪对位偏差。顶部的小直径圆柱凸台是定位安装段,主要用于和上部的输送导轨、限位机构配合,凸台的直径比中段筒身小30%,既可以作为塔体堆叠时的对位插接结构,也能预留出安全防护装置的安装空间,不需要额外在筒身焊接安装支座,减少了焊接应力对塔体整体强度的影响。设计过程中特意将所有零件做了拆分建模,每个独立部件都保留了完整的装配基准面,不管是单独加工某个易损件,还是做整体的预组装校验,都可以直接调取对应零件的模型,不需要重新拆分几何体。预组装版本的模型完全按照实际装配的配合公差做了配合约束,轴孔配合的间隙、端面贴合的重合度都和实际加工要求一致,结构设计从业者可以直接参考这个装配逻辑,调整对应尺寸适配自身车间的工位需求。

  从安装边界来看,塔体总高度适配常规铸造车间3.5米的工位净空要求,底部弧面的支撑接触面积比同规格平底塔座大27%,对地面的单位面积压力更小,不需要额外做加厚的混凝土地基,普通的车间耐磨地面就可以满足安装要求;塔体的最大外径控制在800mm以内,周边预留400mm的操作空间就可以满足日常维护、工件转运的需求,不会占用过多的车间通道面积。在功能特性上,这个堆垛塔除了承担静态的堆叠承载任务,还可以适配间歇式的输送节拍,当上游工位的铸件输送速度快于下游冷却工位的处理速度时,塔体可以临时存储最多6组标准砂箱,缓冲生产节拍的波动,避免整条生产线因为单个工位的延误出现停线。

  塔体的分段式结构也方便运输和现场安装,每一段的重量都控制在车间常规起重设备的额定起重量范围内,不需要调用大吨位的起重设备就可以完成现场组装,后期如果出现局部磨损,只需要更换对应的分段部件,不需要整体报废塔体,降低了长期使用的维护成本。建模过程中对所有的棱角位置都做了圆角过渡处理,避免应力集中的同时,也减少了车间操作人员磕碰受伤的风险,所有的配合面都预留了机加工余量,实际生产时可以根据加工设备的精度调整余量大小,保证最终的装配精度符合设计要求。
