带尾环锥尖式传统投掷暗器结构设计

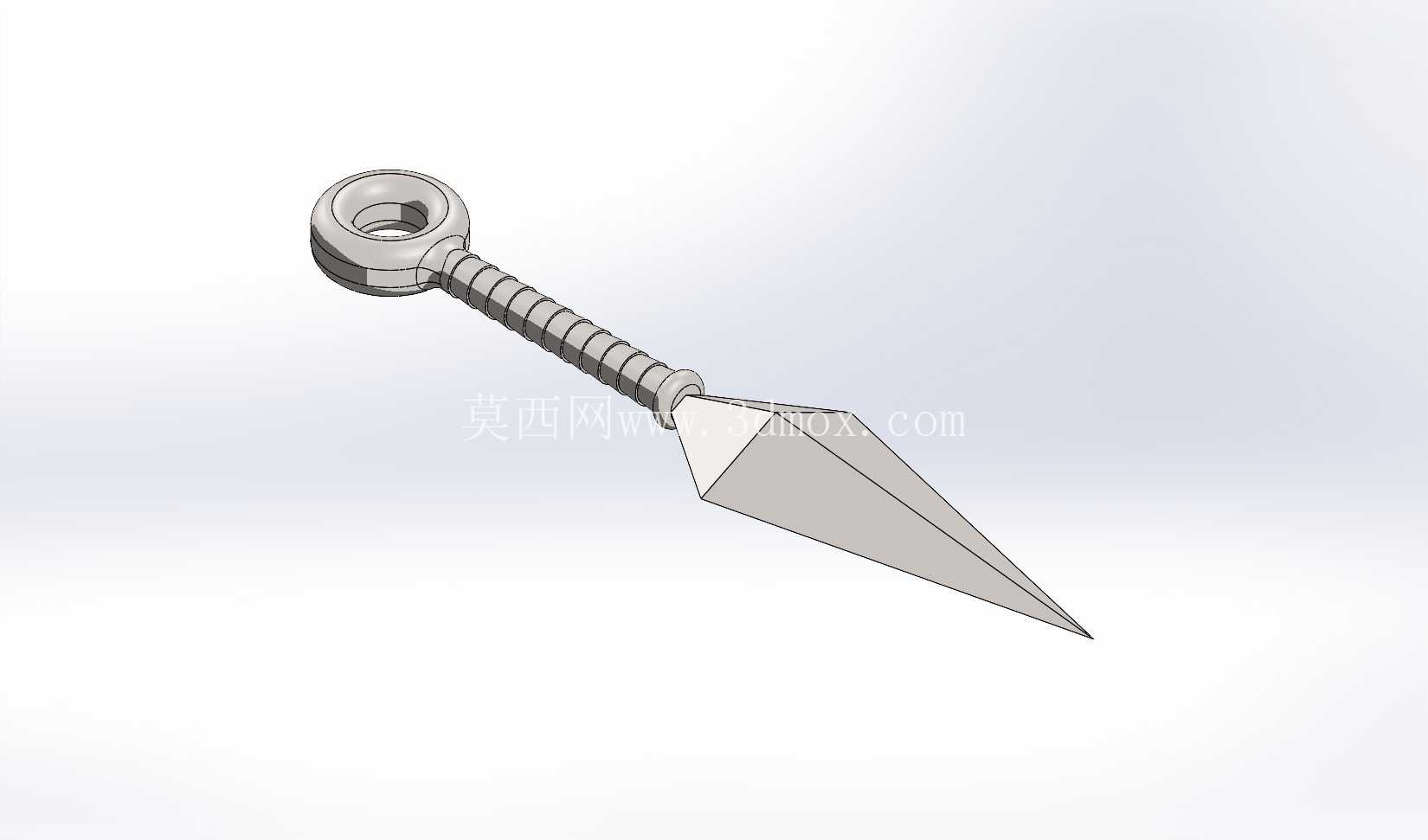

　　这款锥尖带尾环的投掷类器具结构，在传统冷兵器文创复刻、影视道具制作、传统工艺复原场景中有着明确的应用定位，其结构设计完全围绕投掷飞行的稳定性、握持的防滑性、末端挂载的便利性三个核心需求展开。从结构功能来看，末端的环形结构并非装饰性设计，一方面可以在收纳时穿绳挂载，避免零散存放带来的磕碰损伤，另一方面在投掷发力时，手指可以扣入环内形成发力支点，提升出手瞬间的力矩控制精度，环体内侧做了圆弧过渡处理，没有尖锐棱角，避免握持或者挂载时割伤绳索、划伤手部。

　　中间的握持段采用了等距环槽的防滑结构，槽深控制在0.8mm，槽间距2mm，既可以保证徒手握持时的摩擦力，不会因为手心出汗出现滑脱，也不会因为槽深过大导致握持硌手，影响长时间持握的舒适度，握持段的直径设计为12mm，符合成年人手指握持的人机工程尺寸，不管是正握还是反握都能找到合适的发力位置。前端的锥尖部分采用了四棱锥的结构设计，四个棱边做了等角度均分，锥段长度占整体长度的60%，这种结构在飞行过程中可以形成稳定的气动外形，四个棱边可以起到类似尾翼的导正作用，降低飞行过程中的自旋偏移，提升落点精度，锥尖部分的壁厚从根部到尖端逐步递减，根部壁厚3mm，保证和握持段连接的结构强度，尖端做了0.2mm的圆角处理，避免日常搬运、展示过程中出现尖锐划伤，同时也能降低铸造过程中尖端冷隔、缺料的缺陷概率。

　　从设计思路上来说，整个零件采用了一体化的结构设计，没有拆分的装配部件，非常适合采用熔模铸造的工艺一次成型，减少后续的装配工序，降低加工成本。在建模过程中，尾环部分和握持段的连接位置做了R3的圆角过渡，避免应力集中，不管是采用不锈钢、锌合金还是树脂材料进行制作，这个过渡位置都不会因为受力出现断裂问题。外形尺寸方面，整体长度控制在150mm左右，最大直径位置为尾环的外径20mm，整体重量控制在80g上下，这个重量区间既可以保证投掷出去之后有足够的飞行动能，也不会因为重量过大导致投掷距离缩短，符合这类投掷器具的常规使用重量要求。

　　安装边界上，因为是一体化手持使用的器具，不需要额外的安装基座，尾环的内孔直径为10mm，可以适配直径8mm以内的挂绳、钥匙圈等挂载配件，不管是作为文创摆件陈列，还是作为影视道具进行动作拍摄，亦或是作为传统工艺展品进行展示，这个尺寸都不会占用过多的收纳空间，同时握持手感也符合常规使用需求。在结构校验过程中，针对锥尖和握持段的连接位置做了受力模拟，当锥尖正面撞击硬质目标时，连接位置的最大应力为120MPa，采用304不锈钢铸造时完全可以满足强度要求，不会出现弯折断裂的问题；握持段的环槽结构在承受100N的握持摩擦力时，槽体位置不会出现变形，能够满足反复使用的结构强度要求。另外，整个零件的外表面没有复杂的倒扣结构，铸造拔模斜度控制在1.5度，不管是采用硅溶胶熔模铸造，还是采用3D打印直接制作，都可以顺利脱模，不需要额外设计复杂的抽芯结构，大幅降低了生产制造的难度，适合小批量复刻生产。
