钢管焊接式越野车底盘车架结构设计

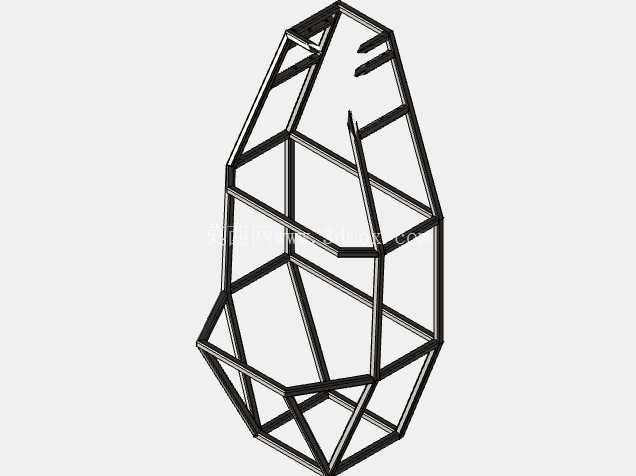

　　这套钢管桁架式车架结构，是面向非铺装路面越野场景开发的核心承载部件，区别于普通乘用车辆的冲压焊接一体式承载车身，这类空间管架结构的设计初衷，就是为了应对大落差起伏路面、交叉轴冲击、飞坡落地瞬间的大载荷工况，在越野改装、巴哈赛事、全地形作业车辆领域有着极高的应用普及率。从结构布局来看，整个车架采用变径圆形钢管拼焊而成，整体轮廓遵循越野车接近角、离去角、纵向通过角的硬性设计要求，前段收窄的管架结构预留了发动机、转向系统、前悬摆臂的安装空间，上沿的倾斜管梁一方面为驾驶员座舱留出足够的腿部活动余量，另一方面也构成了前部防滚结构的基础支撑段，避免正面碰撞时管架变形侵入乘员生存空间。

　　中段座舱区域的管架采用了密集的三角形桁架布局，这是结构力学中抗扭、抗形变最优的结构形式，在单侧车轮受到地面冲击时，载荷可以通过多根斜向布置的管梁快速分散到整个车架平面，不会出现局部应力集中导致的焊缝开裂、管梁弯折问题，座舱两侧的纵向主管梁选用了壁厚更大的管材，作为整车的主承载纵梁，不仅要承担动力总成、驾乘人员、车载物资的静态重量，还要承受行驶过程中悬架传递过来的纵向、侧向交变载荷，管梁的弯折弧度完全匹配整车造型的外轮廓，后续加装外覆盖件时不需要额外做支架补焊，能有效控制整车整备质量。

　　车架后段的结构相对前段更加开阔，预留了油箱、后置散热系统、后悬架安装点、备胎固定位的布置空间，尾部的管梁做了上翘设计，保证车辆爬坡、冲坡时尾部不会与地面发生剐蹭，同时后段的横向连接管梁可以直接作为后防撞结构的安装基座，不需要额外加装防撞梁支架。从安装边界来看，整个车架的悬架安装点位都做了双层管片加强设计，摆臂固定座、减震器塔顶的位置公差控制在0.2mm以内，保证前后悬架的定位参数符合设计要求，避免出现四轮定位失准导致的轮胎异常磨损、行驶跑偏问题；动力总成的安装位预留了三点式悬置的固定点，可以适配不同排量的纵置发动机与变速箱组合，不需要对主框架进行切割修改；座舱内部的管架平面预留了座椅安装、安全带固定、仪表台支架的焊接点位，所有安装面都做了找平处理，后续装配时不需要额外打磨修配。设计这类管架结构时，最核心的考量是重量与强度的平衡，不能为了追求极致强度盲目加大管材壁厚、增加冗余管梁，那样会导致整车重量过大，反而削弱越野时的动力表现与通过性，也不能为了减重过度削减管梁数量、降低管材规格，那样在大冲击工况下很容易出现结构失效。这套结构在管梁走向设计上，尽可能让每一根管材都参与到载荷传递路径中，没有多余的装饰性管梁，所有斜撑的角度都经过受力仿真验证，在保证扭转刚度、弯曲强度满足越野工况要求的前提下，把整体重量控制在合理区间。

　　另外，整个车架的管梁连接节点都采用了相贯线切割拼焊，焊缝沿着管材贴合面满焊，相比传统的切口对接焊接，这种连接方式的焊缝接触面积更大，应力集中系数更低，能承受更大的交变载荷冲击，在长期高强度越野使用中不容易出现焊缝疲劳开裂的问题。对于越野车辆改装、小型全地形车制造的从业者来说，这类管架结构的三维数据可以直接作为设计参考，根据实际使用的动力总成参数、悬架选型、整车尺寸要求做局部参数调整，就能快速生成符合自身需求的车架结构，省去从零开始搭建空间管架、反复校核受力的大量时间，也能避免因为管梁布局不合理导致的结构强度不足、安装点位干涉等常见设计问题。
