汽车踏板刚性转向连接轴结构

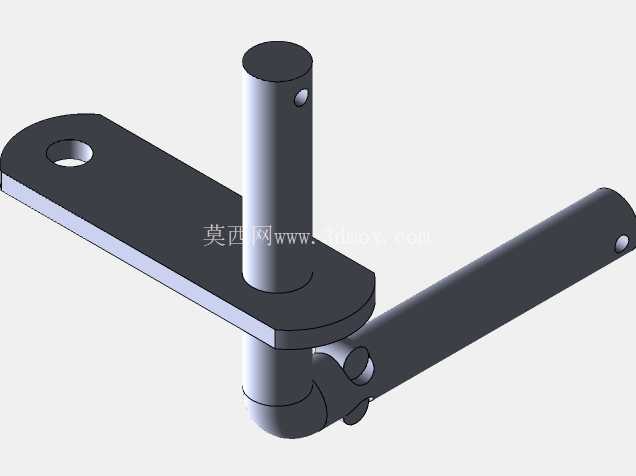

　　该刚性转向连接轴主要应用于乘用车辆踏板区域的转向力传递场景，适配特定车型的驾驶舱操控布局，承担踏板动作到转向执行机构的力传导功能，是踏板转向操控链路里的核心刚性传力构件。从实际装车工况来看，该构件安装在驾驶舱下部踏板组与转向传动机构的衔接位置，日常使用中需要反复承受踏板踩踏带来的交变载荷，同时要保证传力过程无明显旷量，避免转向操控出现虚位影响驾驶手感与行车安全。构件整体采用弯折式刚性结构设计，主体分为三个功能段：带安装孔的平板连接段、垂直布置的销轴段、斜向延伸的传力臂段。

　　平板连接段上开设的通孔用于和踏板基座的固定点位配合，安装时通过销轴穿入孔位完成定位，孔位的公差设计控制在H7级别，保证装配后连接段不会出现径向窜动，同时预留了微小的轴向活动余量抵消构件工作时的热胀冷缩变形。垂直销轴段作为整个构件的转动支点，表面做了高光洁度处理，降低转动过程中与衬套的摩擦阻力，销轴顶端的径向小孔用于安装开口销，防止销轴在长期振动工况下脱出，这个细节设计是考虑到车辆行驶过程中持续存在路面传递的振动，避免紧固件松脱引发的操控失效风险。斜向传力臂的末端设置了铰接结构，用于连接后续的转向传动拉杆，铰接位置的球头配合结构可以补偿安装过程中存在的小角度装配偏差，同时在工作过程中适应不同方向的力传递角度，避免构件出现卡滞。

　　设计过程中优先考虑了传力路径的最短化，将弯折角度设置为与驾驶舱内部安装空间完全匹配的数值，既保证传力过程中力的损耗降到最低，也避免构件与周边的踏板支架、线束、内饰板产生运动干涉。安装边界方面，平板段的安装孔中心到垂直销轴中心的距离经过精准核算，匹配踏板的杠杆比设计，保证踏板踩踏行程与转向动作的行程比例符合整车操控标定要求；垂直销轴的伸出长度刚好适配安装基座的衬套厚度，不会出现过长顶到周边构件或者过短导致配合长度不足的问题；斜向传力臂的长度则根据转向拉杆的布置位置确定，保证铰接点的运动轨迹在拉杆的允许摆动角度范围内。

　　从材料选型逻辑来看，这类刚性轴构件一般选用中碳钢经调质处理，兼顾强度与韧性，表面做发黑处理提升防锈能力，适应驾驶舱内可能存在的潮湿、积尘工况。构件的所有棱边都做了倒钝处理，避免装配过程中划伤操作人员，也防止长期使用中棱边应力集中引发的构件断裂问题。在实际建模过程中，各个配合面的尺寸公差、形位公差都做了明确标注，比如垂直销轴与平板段的垂直度公差控制在0.02mm以内，保证转动时不会出现偏磨；斜向传力臂与平板段的角度公差控制在±0.5°，保证装车后传力角度符合设计要求。这类构件虽然结构不算复杂，但直接关系到车辆操控的可靠性，设计时每一个尺寸的确定都需要结合整车布置空间、操控力标定、耐久性能要求综合考量，不能单纯只考虑结构强度，还要兼顾装配工艺性、后期维护便利性，比如销轴的拆卸空间预留，铰接点的润滑脂加注空间等细节，都需要在建模阶段就考虑到位，避免后续装车出现装配困难或者维护不便的问题。
