家用手持电动打蛋器配套量杯结构设计

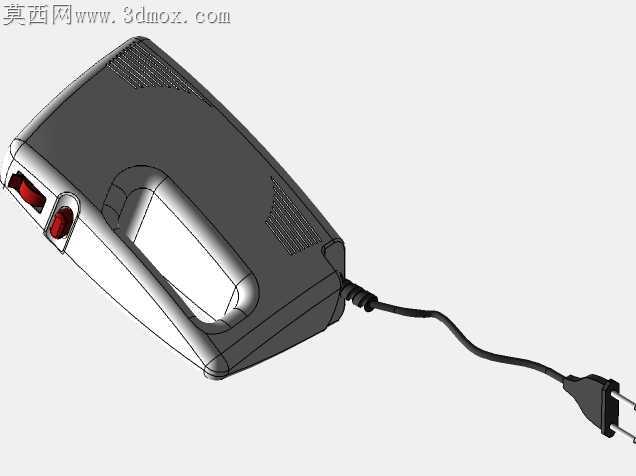

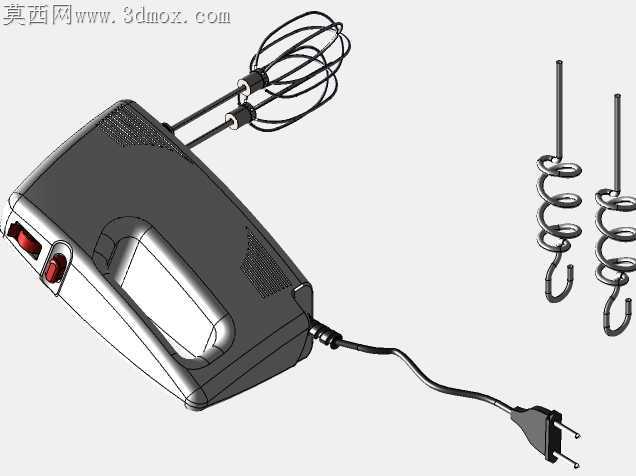

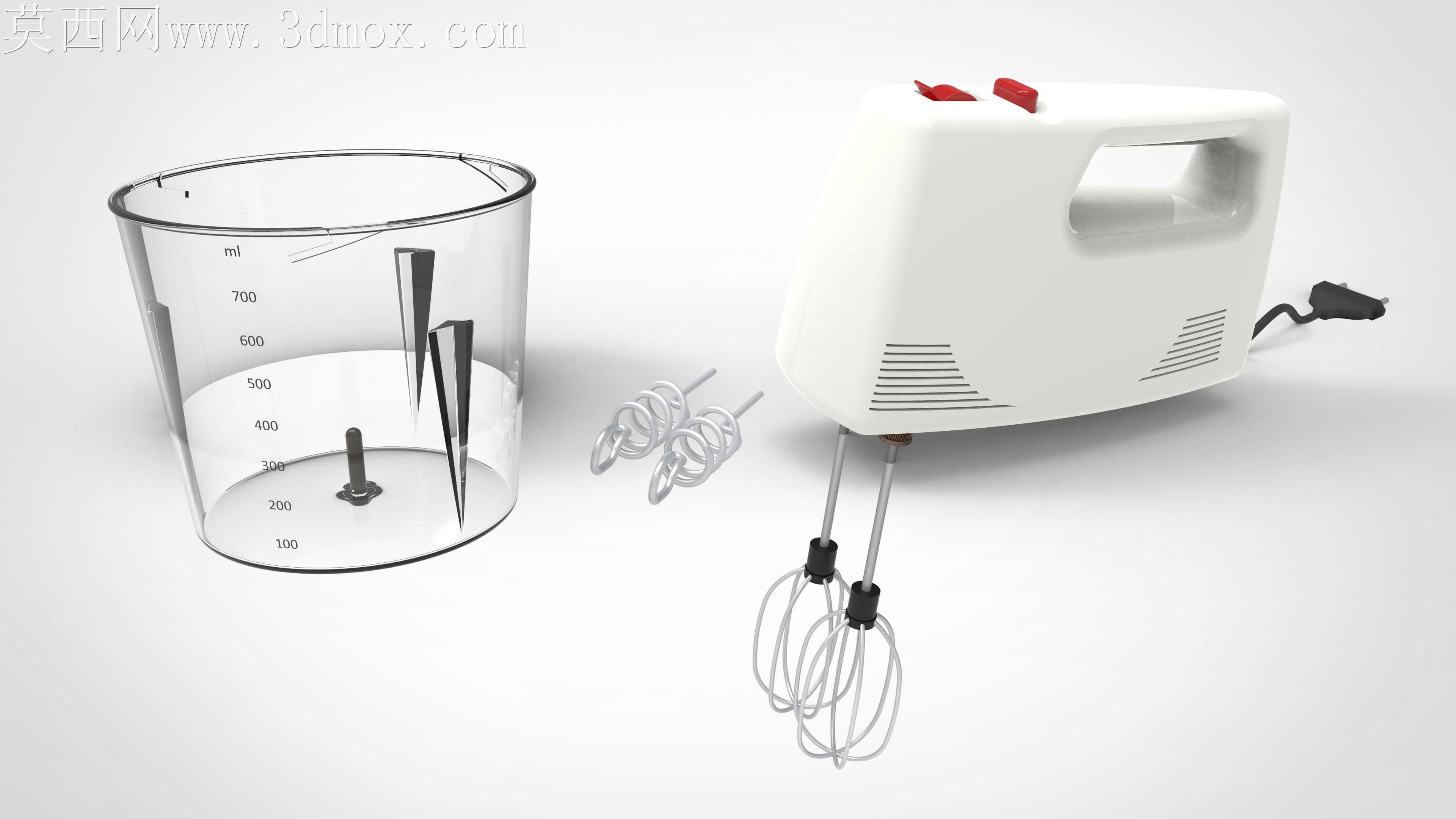

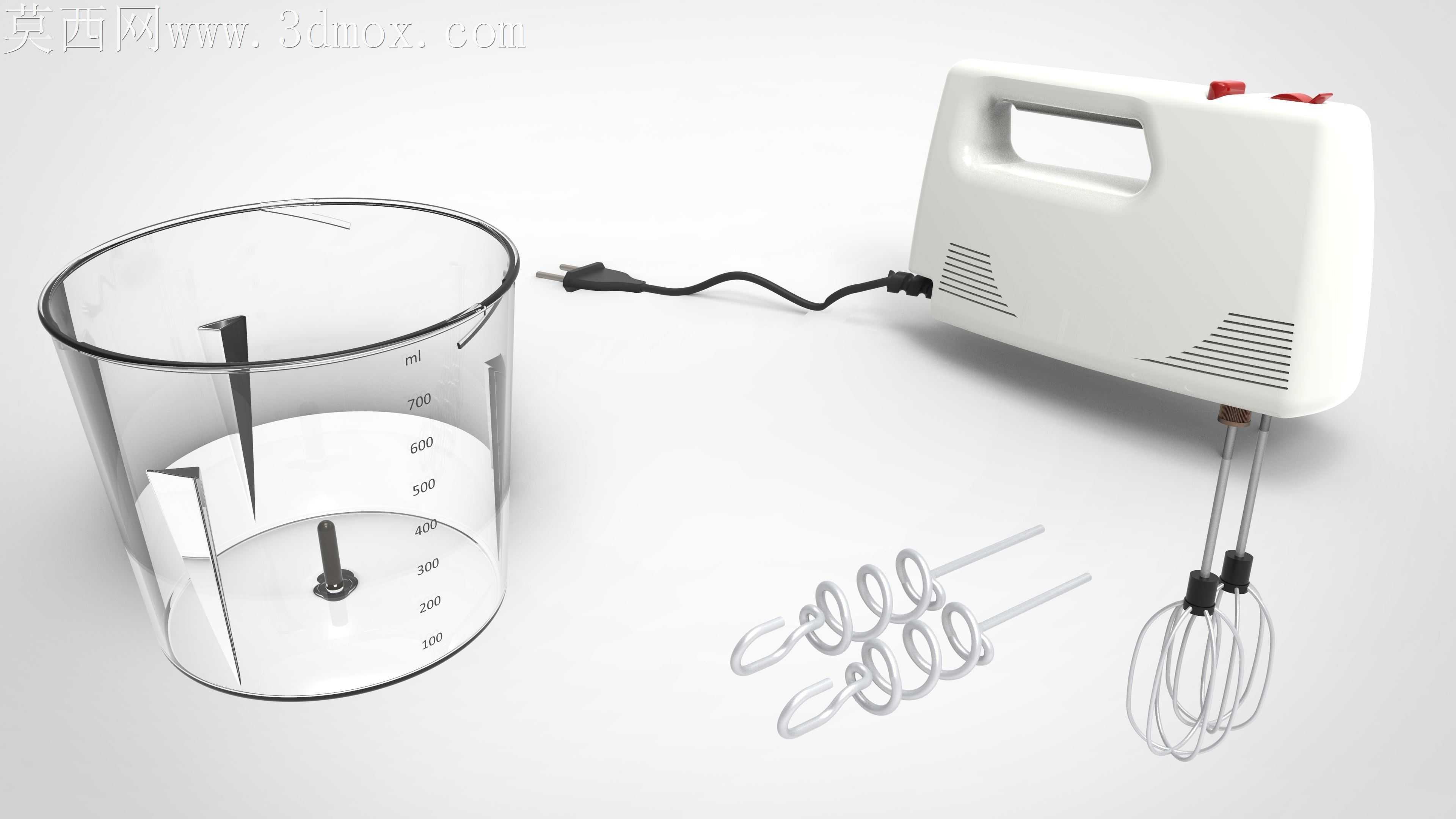

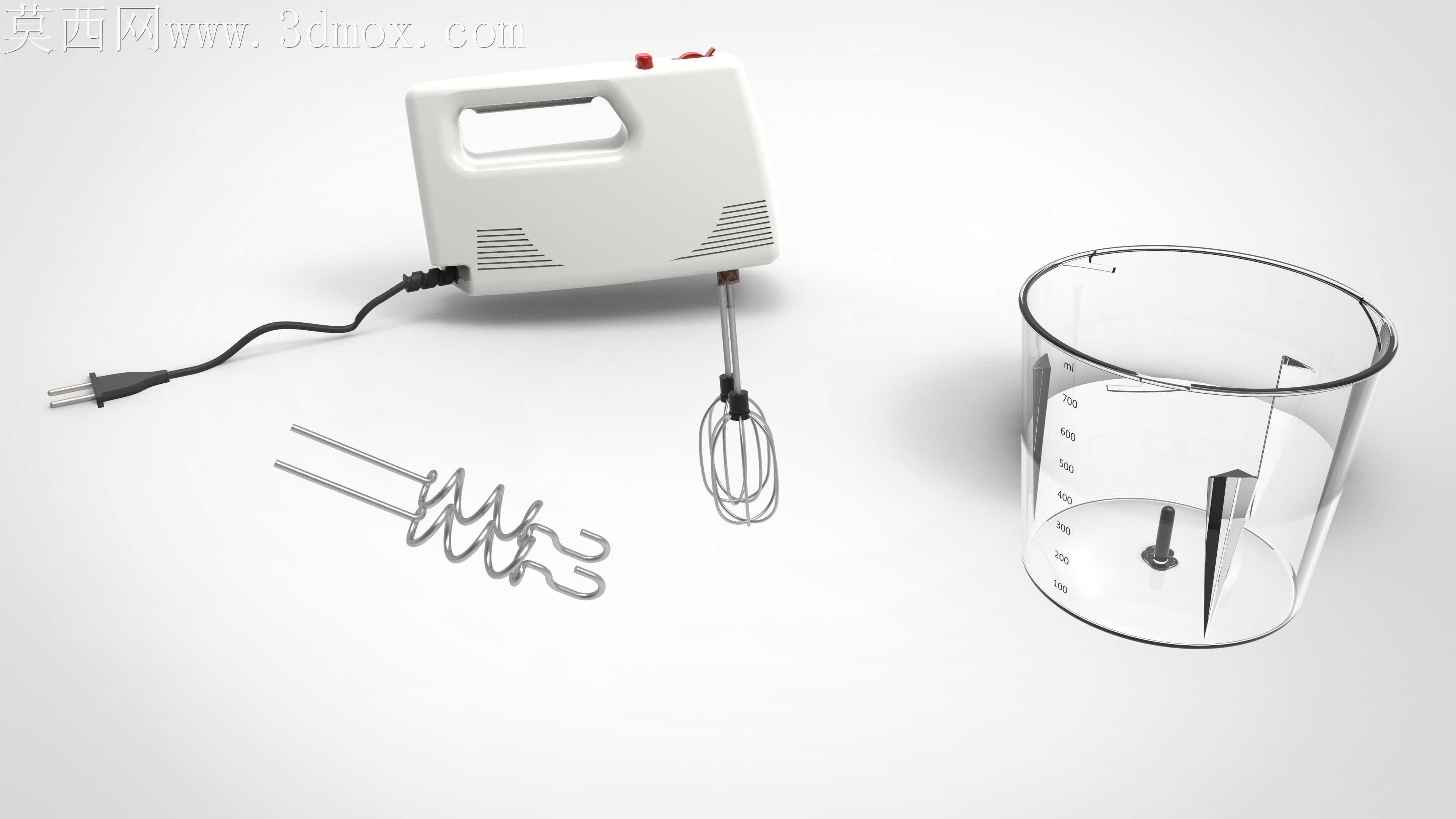

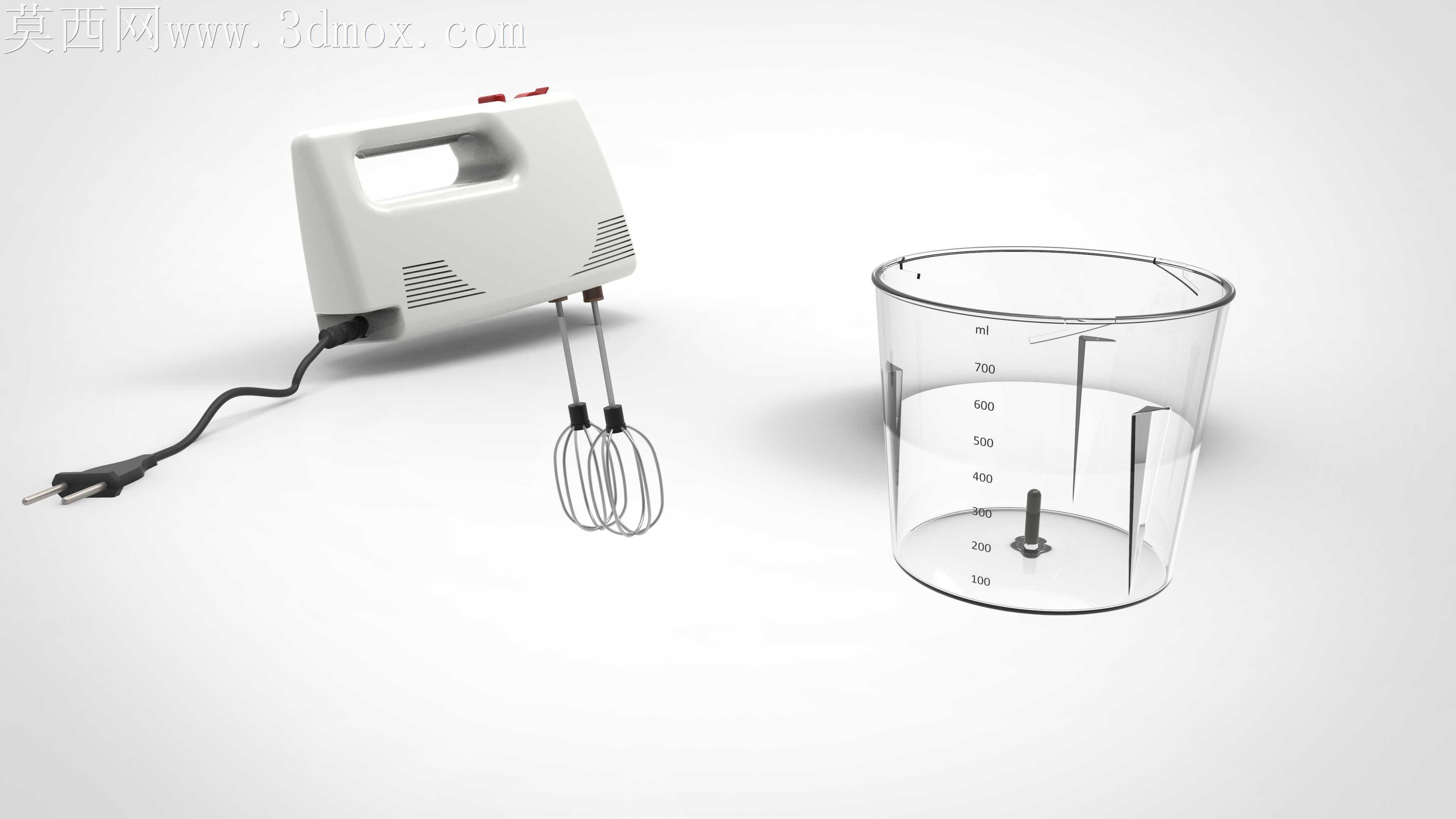

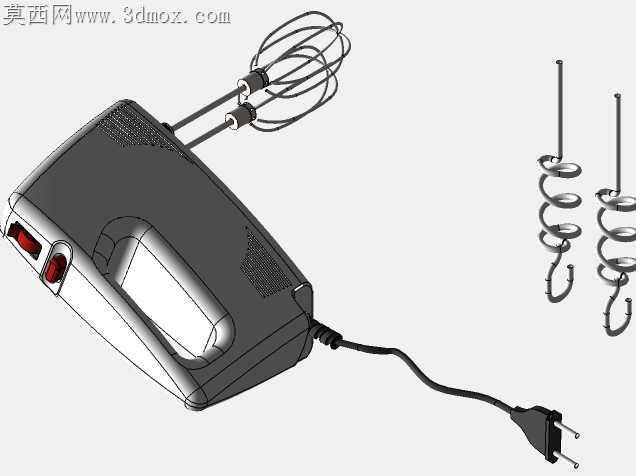

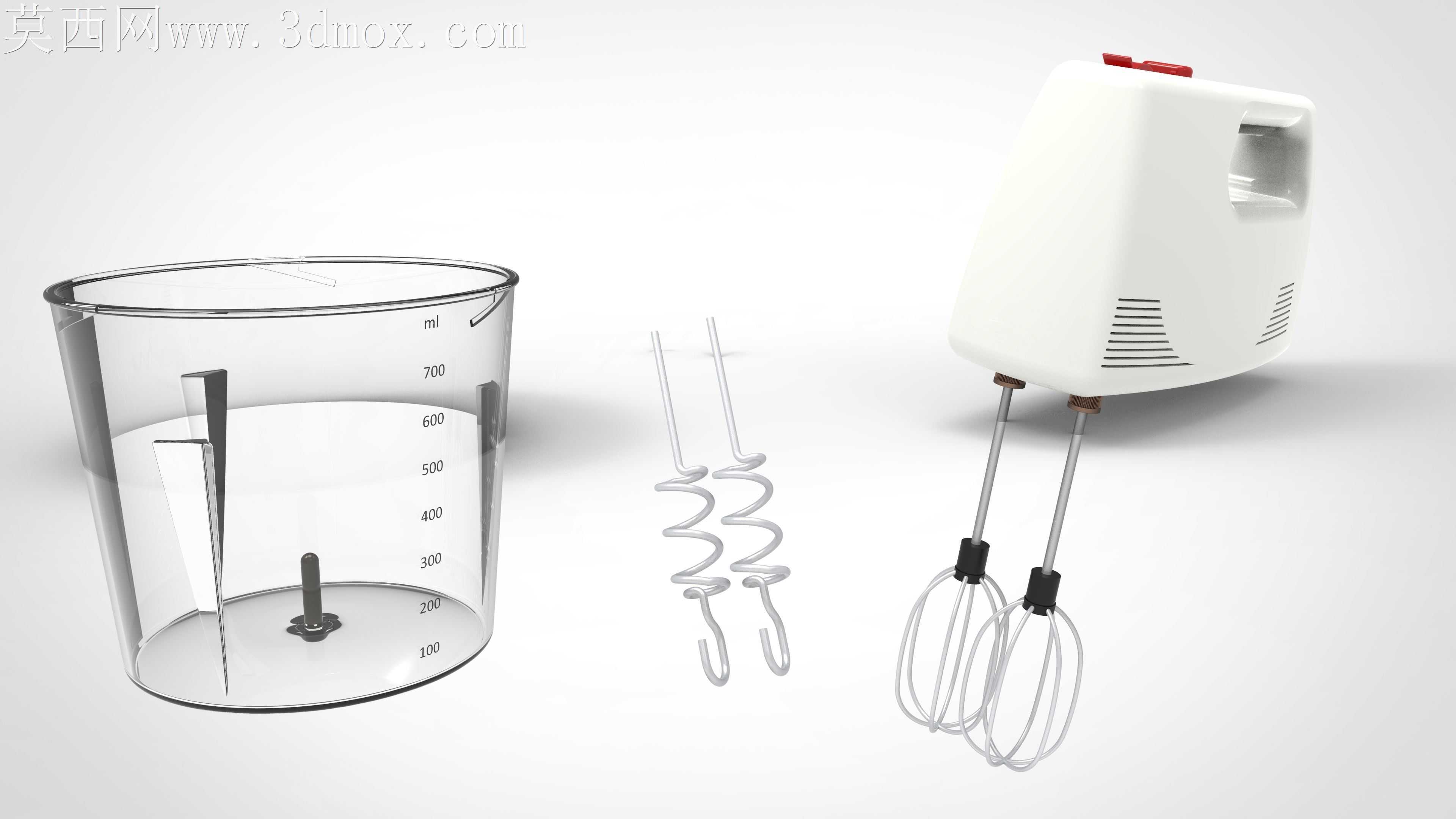

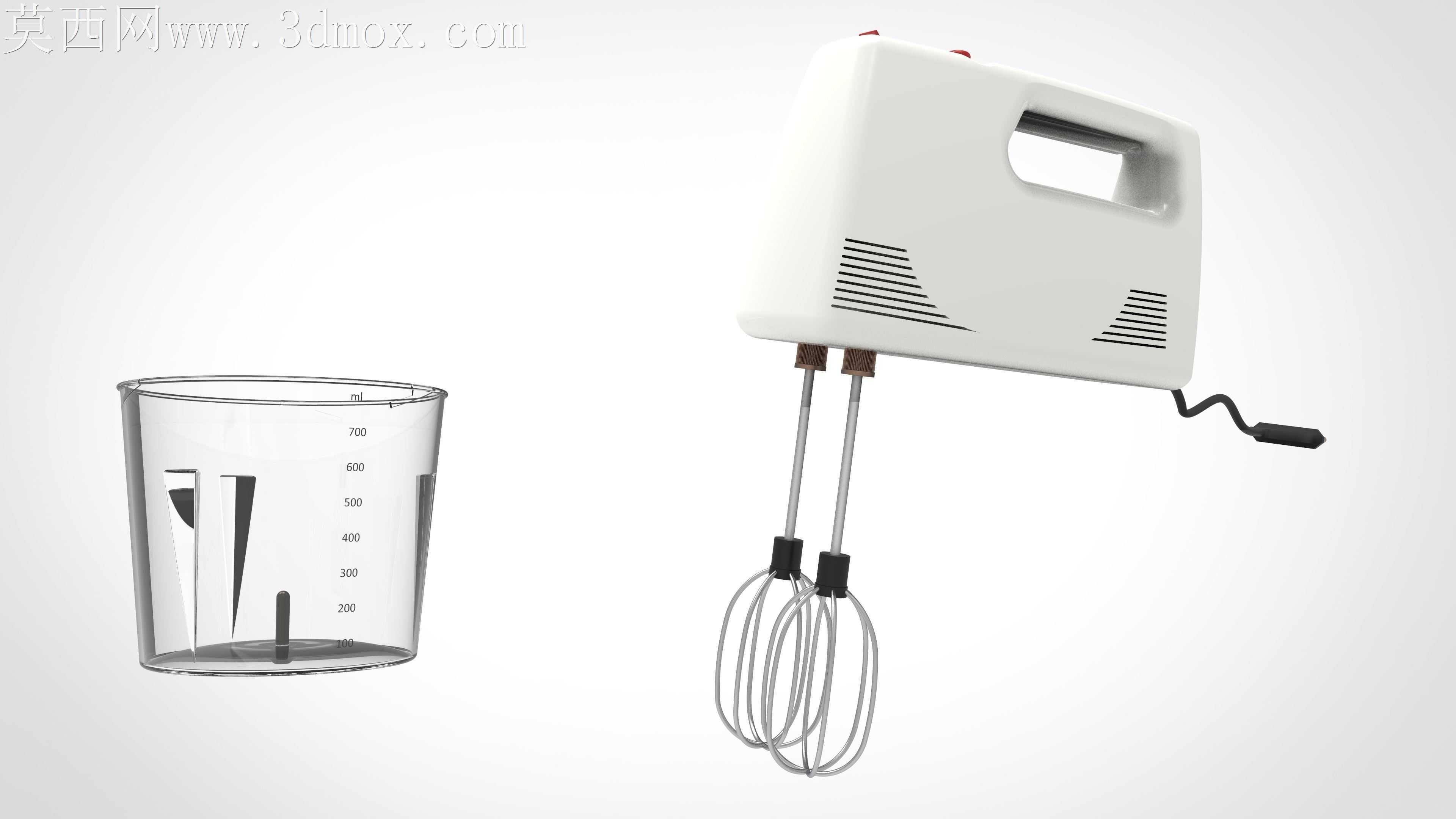

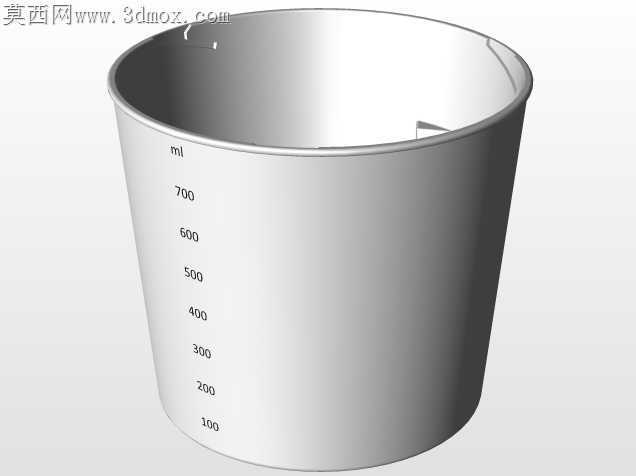

手持搅拌类小家电的装配公差控制，一直是小批量试产阶段最容易踩坑的环节，尤其是电机输出轴与搅拌头的同轴度偏差，很容易导致工作时机身异常抖动，长期使用还会磨损内部传动齿轮。这款手持搅拌装置的机身握持区做了内凹弧面过渡，没有生硬的直角棱边，注塑开模时能减少脱模斜度带来的壁厚差，避免外壳冷却后出现局部缩痕，握持时的受力点刚好落在掌心肌肉贴合区域，长时间操作也不会硌手。机身侧面的散热格栅没有做通槽设计，而是采用半沉式的斜向格栅，既能保证电机工作时的空气流通量，又能避免厨房环境里的面粉、蛋液飞溅直接进入机身内部，格栅的每条筋条厚度控制在1.2毫米，和外壳主体的壁厚差不超过0.3毫米，注塑时不会因为冷却速率不一致产生翘曲变形。配套的透明量杯杯壁做了环形的加厚凸筋，刚好对应常用容量刻度的位置，既可以强化杯身的抗挤压能力，手持倾倒时也能增加手指的摩擦力，不会因为杯壁沾了蛋液打滑。杯底的搅拌头定位凸台做了0.2毫米的倒角过渡，搅拌头放入时不会因为硬对位刮花杯底的透明材质，凸台和搅拌头底部的配合间隙留了0.5毫米，既能避免搅拌时搅拌头剐蹭杯底产生异响，又能保证搅拌头转动时的摆动量在可控范围内，不会打偏溅出蛋液。双圈钢丝搅拌头的每根钢丝端头都做了埋入式固定，没有外露的焊接点，和塑料固定座的连接位置做了环形包胶，既可以避免钢丝长期转动出现松脱，清洗时也不会有污渍藏在连接缝隙里。机身尾部的电源线出线口做了弧形的防弯折护套，护套的硬度比机身外壳低20度，日常使用时反复弯折电源线也不会在根部出现断线问题，护套和机身的配合采用卡扣加超声波焊接的方式，不需要额外打胶，装配效率更高，也不会出现胶水溢出影响外观的问题。量杯的杯口做了外翻的卷边设计，倾倒蛋液时液体会顺着卷边流出，不会沿着杯壁外洒，卷边的厚度控制在2毫米，和杯壁的过渡做了连续的曲面衔接，清洗时没有卫生死角。
