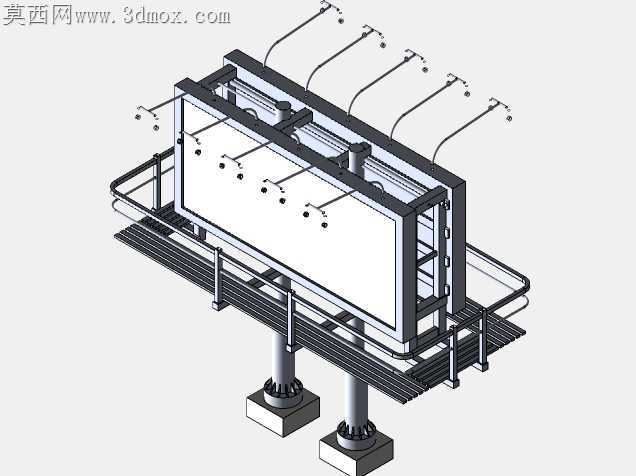

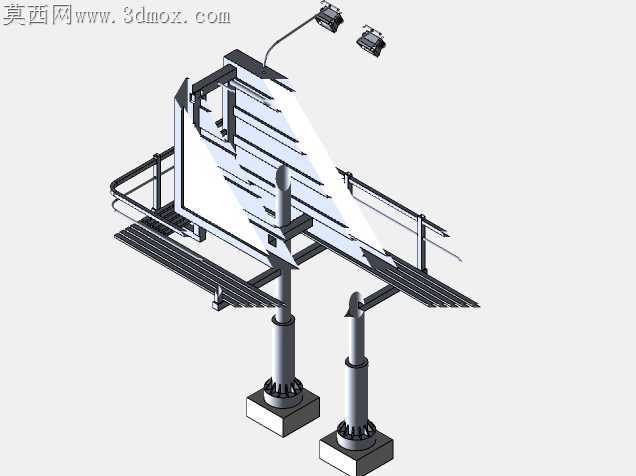

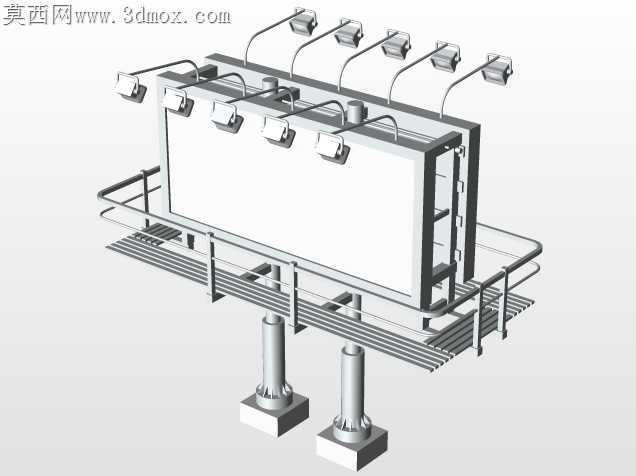

城市道路户外广告牌框架结构设计

户外广告牌长期暴露在露天环境，风载、温差形变、锈蚀隐患是加工落地阶段绕不开的核心痛点，常规简易焊接框架在强对流天气下易出现焊缝撕裂、面板变形脱落的问题，甚至会威胁路面行人和通行车辆安全。这款广告牌的框架设计在加工适配层面做了多处针对性调整，主承重立柱采用变截面矩管拼接，底部与预埋法兰连接的位置额外加设了三角加强筋，筋板的切角做了45度倒钝处理，既避免焊接应力集中导致的焊口开裂，也能减少现场安装时的锐角划伤风险。框架横向龙骨的排布间距没有采用等距均分的常规做法，而是根据面板受力的弯矩分布调整间距，靠近迎风面边缘的龙骨加密15%，中间区域适当放宽，在保证整体抗风强度的前提下减少了型材用量，降低整体自重给基础预埋带来的荷载压力。面板与龙骨的连接没有采用传统的自攻螺丝直接固定，而是预留了长圆形的调节孔位，能抵消户外温差带来的金属热胀冷缩形变，避免高温季节面板起鼓、低温季节拉裂固定位的问题。框架所有外露的型材端面都做了封板焊接处理，焊接完成后整体做抛丸除锈再喷户外塑粉，拼接缝隙处打耐候密封胶，杜绝雨水灌入型材内部造成的内部锈蚀，延长整体结构的户外使用寿命。现场安装的公差适配也做了细节考量，立柱与基础法兰的连接孔位留了2mm的调节余量，能抵消土建预埋时的位置偏差，不需要现场重新扩孔破坏镀锌层。顶部的灯架安装位预留了穿线孔与防水弯，线缆从立柱内部空腔走线，避免线缆长期暴露在紫外线环境下老化开裂。框架边角位置全部做了R3的圆角过渡，没有尖锐的突出棱角，减少后期维护作业时的磕碰风险。这类结构设计没有追求过度冗余的用料堆砌，而是在加工可行性、安装便捷性、长期工况耐用性之间找到平衡，每一处结构调整都对应真实户外场景下的常见失效问题，加工时不需要特殊的定制型材，用常规的矩管、板材就能完成下料焊接，普通的户外广告施工团队就能完成安装作业，后期维护更换面板也不需要整体拆解框架，只需要松开固定压条就能完成面板更换，大幅降低全生命周期的使用成本。
