马里奥卡丁车蓝刺壳造型结构设计

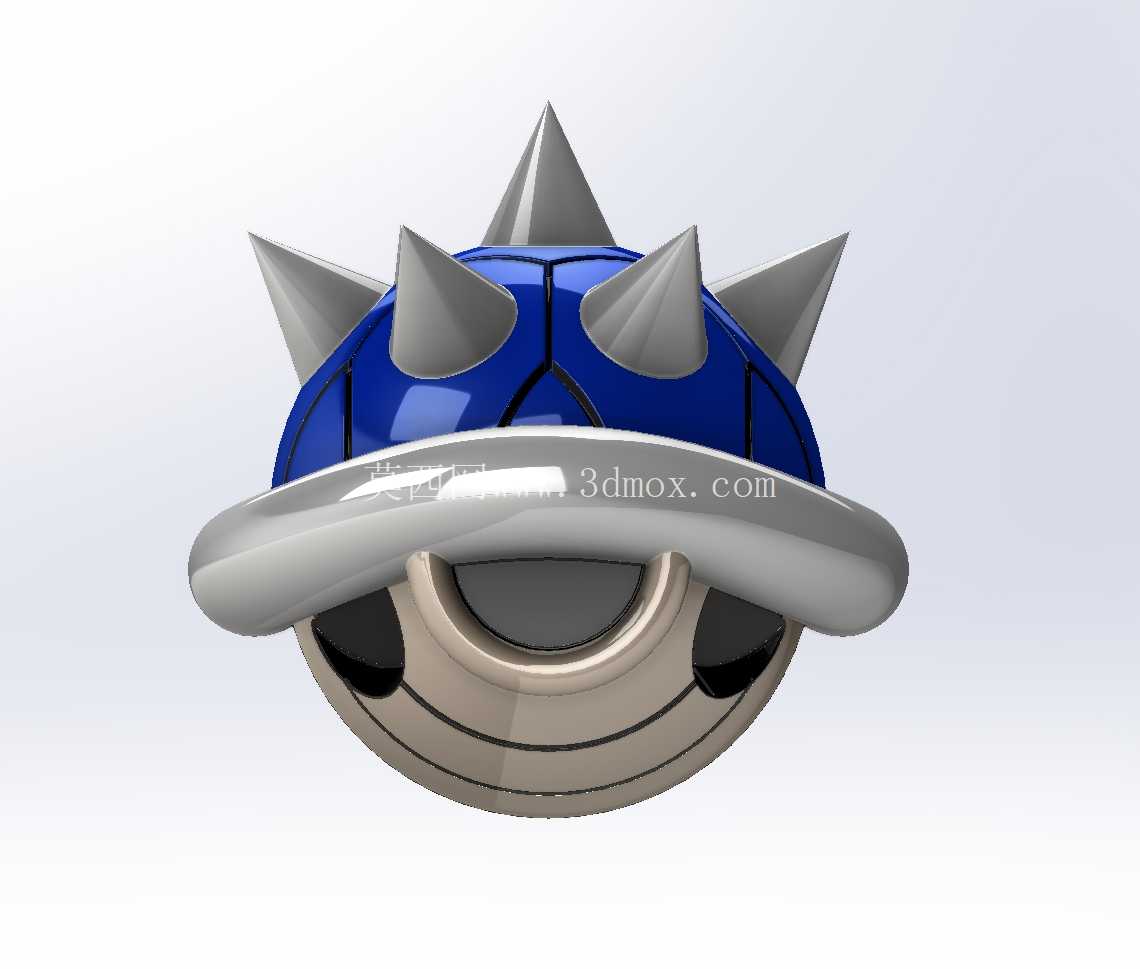

　　该造型源自竞速类游戏中的经典道具形象，在实体化落地过程中，首先需要考虑的是曲面分块与铸造工艺的适配性，整个壳体采用半球形基础轮廓，顶部均匀分布六根锥形尖刺，尖刺与主壳体的衔接处做了R角过渡处理，避免铸造过程中出现应力集中导致的冷隔、缺料缺陷。从结构层面拆解，整个模型分为上部蓝色壳身、中部银灰色压圈、下部基座三个核心装配单元，上部壳身的分模线沿尖刺根部的环形走向布置，既保证了曲面外观的完整性，也能让模具开模时顺利脱模，不会出现倒扣卡模的问题。中部压圈采用外翻的弧形唇边设计，唇边厚度均匀控制在3mm，既可以作为上下壳体的装配定位止口，也能在实体摆件放置时起到视觉分层的效果，避免整体造型过于单调。

　　下部基座做了内凹的环形槽结构，槽内预留了配重块安装位，如果作为桌面摆件生产，可以在槽内嵌入金属配重块，降低整体重心，避免放置时出现倾倒问题。尖刺部分的锥度统一设置为1:5，从根部到尖端的过渡顺滑，没有突变的截面，铸造时金属液可以顺畅填充到尖端位置，不会出现浇不足的问题，同时尖刺根部的圆角半径设置为2mm，既不会破坏尖刺的锐利视觉效果，也能避免使用过程中尖角过于锋利造成划伤。在实际应用场景中，该结构既可以作为铸造工艺的教学演示案例，用来讲解复杂曲面铸件的分模设计、壁厚控制要点，也可以作为文创周边的生产原型，通过失蜡铸造、压铸等工艺批量生产金属材质的摆件，也可以基于该三维模型拆分模具，做注塑工艺的塑料周边产品。

　　设计过程中首先对原IP形象的曲面特征做了工程化重构，没有直接照搬原画的夸张比例，而是将所有曲面做了G2连续处理，保证加工时刀具路径顺滑，不会出现刀痕突变的问题，同时对所有壁厚做了均匀化校验，整个壳体的壁厚差控制在0.5mm以内，避免铸造时因为壁厚不均出现缩孔、变形问题。安装边界方面，整个模型的最大外缘由中部压圈决定，底部基座的直径比压圈小20mm，放置时的支撑面完全落在基座范围内，不需要额外的支撑结构就可以稳定放置在水平台面上，上下壳体的装配采用止口定位加胶粘的方式，止口的配合间隙设置为0.2mm，既可以保证装配时的定位精度，也能给胶层预留足够的填充空间，不会出现装配溢胶的问题。

　　尖刺部分与主壳体设计为一体结构，没有采用后续装配的方式，避免了装配缝隙影响外观完整性，同时一体结构的强度更高，不会因为轻微磕碰就出现尖刺断裂的问题。在曲面建模阶段，优先采用放样、边界混合等命令构建主曲面，再通过曲面合并、实体化得到基础壳体，最后对所有衔接位置做圆角处理，整个建模过程全程校验拔模角度，所有外表面的拔模角度不小于1.5度，满足压铸、注塑等不同工艺的开模要求，不需要后续再做拔模修改。针对铸造工艺的特殊要求，在模型的非外观面预留了顶针位置，顶针位置布置在下部基座的端面和内凹槽的侧壁上，顶出时不会在外观面留下顶针痕迹，保证成品的外观质量。同时在壳体的内表面做了均匀的减重槽设计，在不影响结构强度的前提下减少材料用量，降低单件生产成本，减重槽的深度控制在壁厚的1/3，不会因为槽过深导致外观面出现缩痕。
