宝可梦主题精灵球造型铸造结构设计

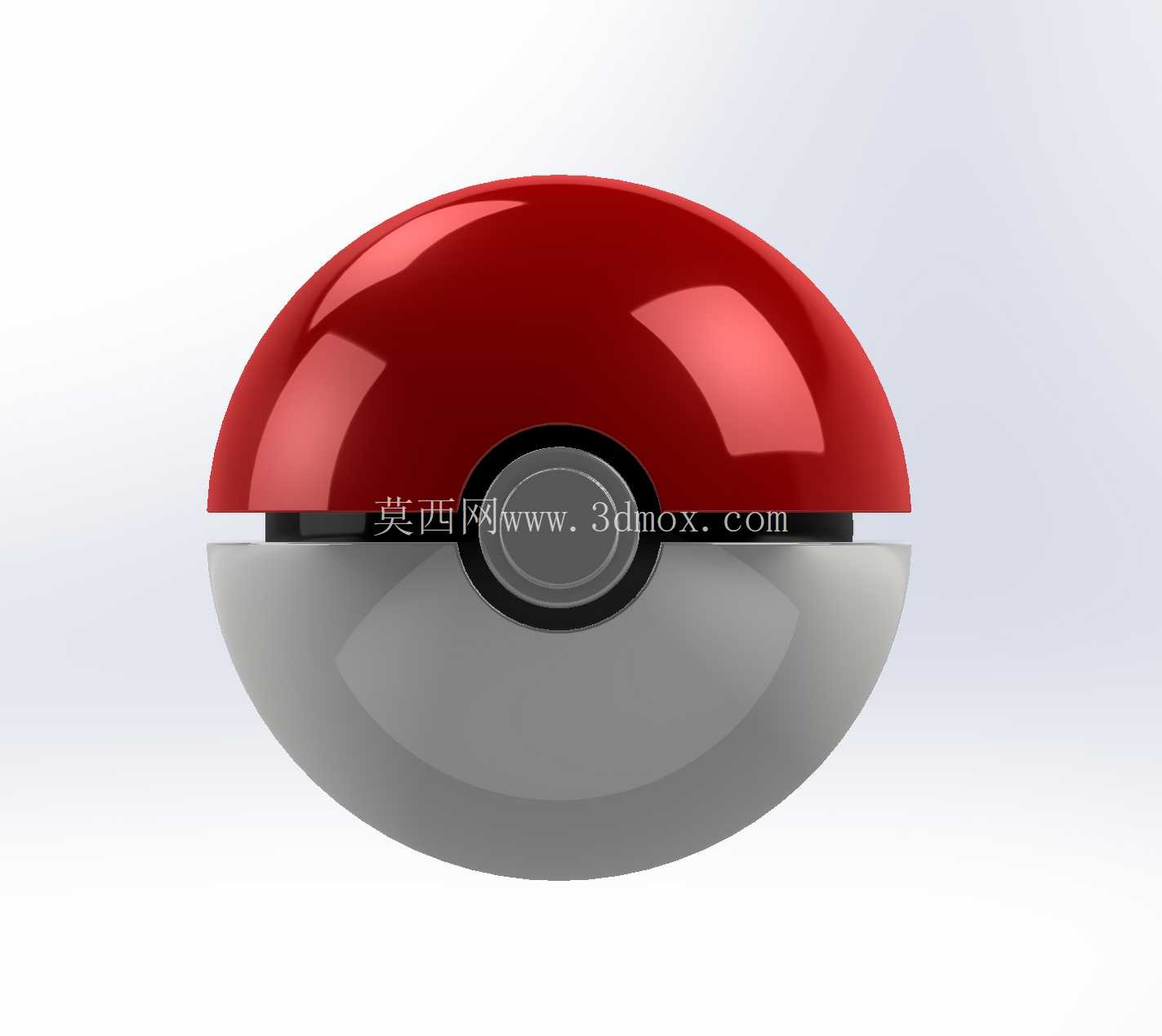

本次设计的精灵球造型壳体结构，核心面向文创潮玩铸造生产场景，可适配锌合金、低温锡合金等常用文创铸造材质的批量生产需求，也可作为手办原型、主题展示摆件的母模结构使用。从实际生产适配角度出发，结构设计优先考虑铸造脱模的可行性，整体采用上下半球对合的经典球形结构，上下壳体的分型面设置在球体赤道位置的黑色环带区域，该位置既贴合精灵球本身的外观分色逻辑，又能将铸造分型线隐藏在外观装饰环带内，减少后续外观打磨、喷涂的工序工作量，避免分型线外露破坏产品整体视觉完整性。

在结构细节设计上，上半球采用饱满的弧面设计，曲面曲率均匀过渡，无突变的折角结构，能够保证铸造过程中金属液充型流畅，避免出现冷隔、浇不足等铸造缺陷，同时均匀的弧面也能减少铸造应力集中，降低铸件冷却过程中出现变形、开裂的概率。球体中部的环形结构与中心按钮区域采用独立的嵌合结构设计，既可以在铸造时预留嵌装槽位，后续装配不同颜色的装饰环与按钮件，也可以根据生产需求直接一体铸出基础轮廓，后续通过表面处理实现分色效果，适配不同成本档位的生产需求。下半球的曲面曲率与上半球完全匹配，对合后可形成完整的封闭球形结构，对合面处设置有浅止口结构，能够保证上下半球装配时的同轴度，避免出现错位、错边的问题，提升产品装配后的整体精度。

从安装与适配边界来看，该结构的整体球形轮廓直径可根据实际生产需求在40mm至150mm区间内等比例缩放，缩放过程中所有壁厚、止口尺寸、嵌装槽尺寸均按比例同步调整，保证不同尺寸规格下的结构强度与装配精度一致。壳体基础壁厚设置为2.5mm，该壁厚既能够保证铸造时金属液的充型流动性，避免壁厚过薄导致的浇不足问题，也能避免壁厚过厚导致的材料浪费、冷却收缩率过大引发的凹陷变形问题。中部环形装饰带的宽度设置为球体直径的十二分之一，该尺寸比例既还原了精灵球的经典视觉比例，也能为上下壳体的对合装配提供足够的定位面宽度，保证装配后的连接稳定性。中心按钮区域为圆形凸台结构，凸台高度为1.5mm，直径为球体直径的六分之一，凸台边缘做R0.8mm的圆角过渡，既避免尖锐边角在生产、使用过程中出现磕碰掉漆的问题，也能保证铸造时该位置的充型完整性，避免出现边角缺料的缺陷。

在铸造工艺适配性上，该结构的所有外表面均设置有0.5°的脱模斜度，由于斜度数值极小，不会对外观视觉效果产生明显影响，同时能够保证铸件从模具中顺利脱出，避免脱模时拉伤铸件表面。所有内部转角位置均做R1mm以上的圆角过渡，避免铸造应力集中，同时减少模具型腔的加工死角，降低模具加工的难度与成本。结构上未设置复杂的内部倒扣结构，若需要实现内部空心的效果，可采用砂芯成型内部空腔，砂芯的定位结构可设置在上下半球的对合止口位置，合模时即可完成砂芯的固定，无需额外设计复杂的砂芯支撑结构，进一步降低铸造生产的操作难度。

从实际应用场景拓展来看，该结构除了作为基础的摆件、手办原型使用外，还可在内部预留安装位，适配小型电子元件的装配，比如加装纽扣电池、LED灯珠实现发光效果，或者加装磁吸结构实现冰箱贴、磁吸摆件的功能，也可在内部设置储物空腔，做成小型收纳盒、香薰外壳等衍生产品，结构本身的拓展性较强，可根据不同的下游应用需求灵活调整内部结构，无需改动外部整体轮廓，保证经典外观辨识度的同时适配多元的使用场景。在结构强度校核层面，2.5mm的均匀壁厚配合球形结构本身的力学优势，能够承受日常使用过程中的常规磕碰、跌落冲击，满足文创周边产品的日常使用强度要求，不会出现轻微受力就开裂、变形的问题。
