笔式手持标记工具外壳结构设计

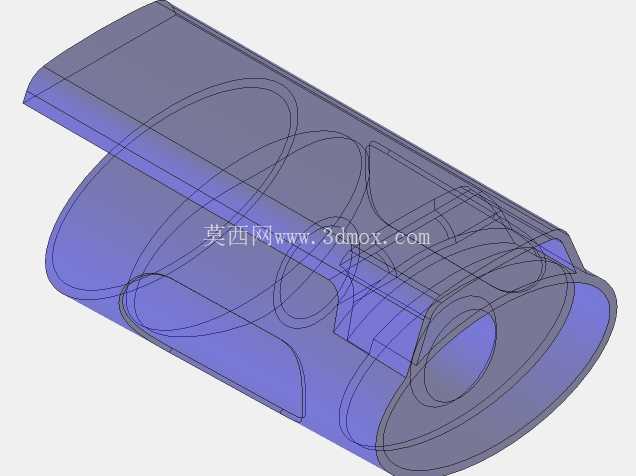

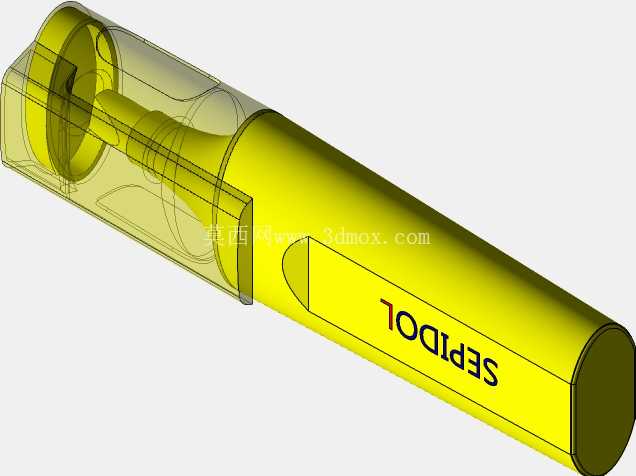

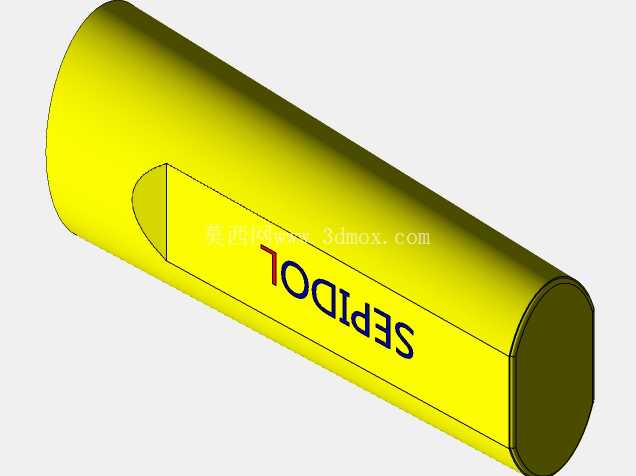

　　这款笔式手持标记工具的外壳结构，主要面向工业产线工位标记、仓储货品标识、现场工件溯源标注等场景设计，适配一线操作人员单手握持操作的使用习惯，整体结构围绕长时间握持的舒适度、内部组件的防护性、耗材更换的便捷性三个核心维度展开。从结构布局来看，外壳采用分段式筒身设计，前段为标识耗材容纳腔，中段为驱动组件安装位，尾段设置按压触发结构，各段之间通过止口卡扣配合，辅以周向定位筋防止装配后出现筒身相对转动，避免内部传动部件错位。筒身外壁做了微弧收腰处理，握持区域的直径控制在28mm，适配多数成年操作人员的掌部握持尺寸，表面预留的标识贴装位做了下沉0.3mm的凹槽处理，粘贴品牌标识后不会出现边缘起翘，也不会因长期摩擦导致标识脱落。内部腔体的设计充分考虑了组件安装的公差配合，驱动组件安装位设置了4条轴向定位筋，筋条高度1.2mm，既可以对内部的驱动模块起到径向限位作用，也能减少壳体与内部组件的接触面积，降低装配时的推入阻力，同时筋条之间的空隙可以形成走线通道，方便内部触发开关的线路布设，避免线路被挤压破损。前端出口位置做了锥形收口结构，收口角度为15度，既可以对伸出的标记耗材起到导向支撑作用，减少耗材伸出后的晃动量，保证标记线条的平直度，也能避免操作人员握持时手指滑到前端出口位置，触碰标记耗材造成脏污。

　　尾端的按压结构采用悬臂卡扣式设计，按压行程设置为4mm，按压力度控制在15N左右，既可以保证触发时的清晰反馈，也不会因为按压力度过大造成长时间操作的手指疲劳，按压帽表面做了网格防滑纹理，即使操作人员佩戴薄型劳保手套也能稳定按压触发。筒身的壁厚设计遵循均匀壁厚原则，主体壁厚保持1.8mm，卡扣位置局部加厚到2.5mm，避免注塑成型时出现缩痕、翘曲等缺陷，同时在筒身内壁的卡扣对应位置做了减胶处理，防止壁厚不均导致的外观面缩水。从安装边界来看，整支工具的总长度控制在142mm，最大外径32mm，可以适配常规的笔式工具挂套，方便操作人员随身携带，也可以放入工装腰带的笔袋中，不会占用过多的工位存储空间。

　　前端出口的内径设置为8mm，可以适配直径6mm的通用标记耗材，耗材更换时只需旋下前端的锥形端盖即可完成替换，不需要额外工具，端盖与筒身之间采用多头螺纹配合，旋转1/4圈即可完成锁紧或拆卸，适配现场快速更换耗材的使用需求。筒身的透明视窗段采用半透明PC材质设计，视窗位置对应内部耗材容纳腔，可以直观观察剩余耗材的长度，提前做好耗材补充准备，避免使用过程中耗材耗尽影响标记作业。视窗段与前后筒身的配合位置设置了密封槽，可以加装0.5mm线径的密封圈，达到基础的防尘防泼溅能力，适配车间多尘、偶尔有液体飞溅的使用环境。

　　结构设计时还做了防呆处理，内部驱动组件的安装位设置了不对称定位块，只有安装方向正确时才能将组件推入腔体，避免装配时出现方向装反导致的功能失效。各段壳体的分型面设置在筒身的轴向棱线位置，避免分型线出现在握持接触区域，提升握持的触感，同时也能减少后续外观处理的工作量。整体结构没有多余的复杂曲面，所有加强筋、定位结构都遵循注塑成型的工艺要求，拔模角度统一设置为1.5度，既方便模具加工，也能降低成型后的脱模难度，适合批量注塑生产。在实际使用场景中，这种结构的标记工具可以适配金属工件标记、仓储纸箱标识、生产流程卡标注等多种作业需求，结构强度可以承受1.2米高度的自由跌落，不会出现壳体开裂、内部组件错位的情况，满足工业现场的粗放使用环境要求。
