遥控机器人全向移动麦克纳姆轮结构

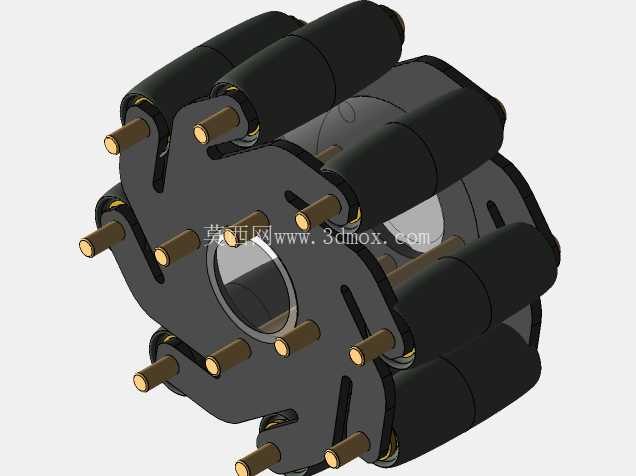

这款全向轮结构主要面向小型无线电遥控移动平台、教育类竞赛机器人、小型巡检机器人底盘的行走机构选型场景，区别于传统差速驱动轮组，它无需复杂的转向机构即可实现车体的横向平移、原地自旋、斜向行进等全向移动动作，在狭窄空间内的作业灵活性远高于常规轮组。从结构设计逻辑来看，轮体采用多组周向分布的从动辊子布局，辊子轴线与主轮安装轴线呈固定夹角，当主轮绕中心轴转动时，每个接触地面的从动辊子会分解出沿主轮切线方向与辊子自身轴向的两个运动矢量，通过控制同一底盘上四个该型轮组的转速与转向组合，即可合成任意方向的整车运动轨迹，无需额外设置转向舵机或转向桥结构，能大幅简化小型移动底盘的传动链路。

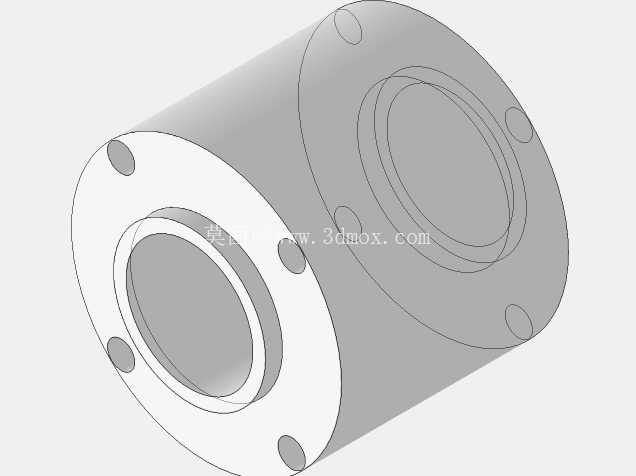

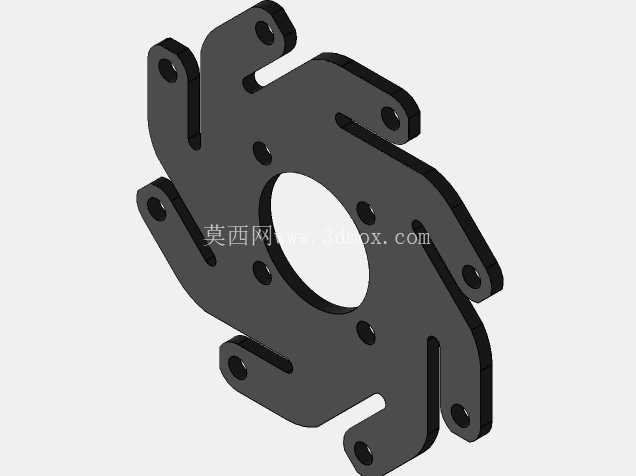

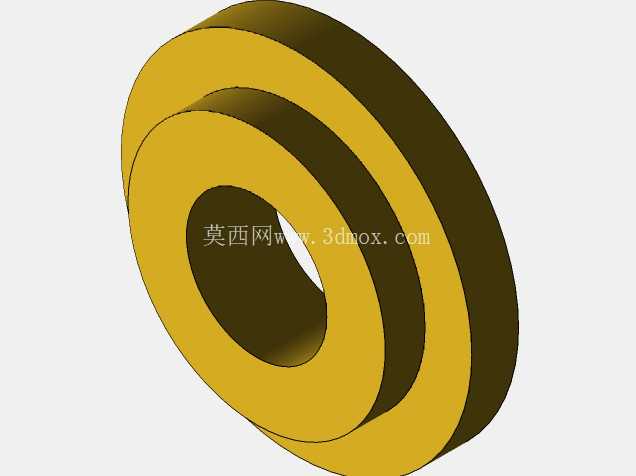

设计过程中优先考虑了小型移动平台的安装边界约束，中心轮毂设置了标准的通孔安装位，可直接适配常用的小型直流减速电机输出轴，轮毂周边的辐板采用对称式开槽设计，在保证结构强度的前提下尽可能降低轮体自重，减少电机启动时的转动惯量损耗。周向布置的从动辊子采用分段式安装结构，每根辊子通过独立的销轴固定在轮毂辐板的安装座上，辊子外层包覆有高摩擦系数的弹性包覆层，既可以保证与地面接触时的摩擦力足够，避免全向移动过程中出现打滑丢步的问题，也能缓冲地面不平整带来的冲击，减少行走过程中的振动传递到车体上层结构。

从安装适配性来看，该轮组的轴向安装尺寸控制在小型遥控车底盘的常规安装空间范围内，径向尺寸适配1:10到1:16比例的小型遥控车、桌面级移动机器人的底盘安装孔位，安装时只需保证四个轮组的辊子夹角方向按照标准麦克纳姆轮布局要求对称布置，即可实现稳定的全向运动控制。辊子的排布采用错层设计，保证轮体转动过程中任意角度都至少有一个辊子与地面完全接触，避免行走过程中出现颠簸或运动矢量突变的问题，提升移动过程的平顺性。

在实际应用场景中，这类轮组常被用于仓储分拣小型AGV、机器人竞赛参赛平台、室内巡检机器人、遥控玩具车的底盘改造，相比传统的万向轮配合驱动轮的结构，它的运动控制精度更高，路径规划的灵活性更强，不需要预留转向所需的回转空间，在狭小的室内通道、货架间隙等场景下的通行能力更突出。结构设计上充分考虑了小型零部件的加工装配可行性，轮毂部分可采用注塑或3D打印加工成型，辊子销轴采用标准金属圆棒加工，装配时无需复杂的专用工装，逐根将辊子销轴压入轮毂安装座即可完成组装，后期维护时如果单个辊子出现磨损，只需单独更换对应辊子即可，无需更换整个轮组，降低了使用维护成本。

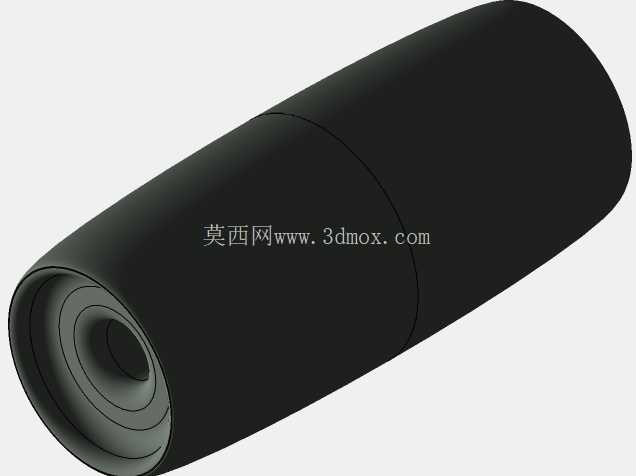

轮体的受力传递路径经过优化，地面的冲击力通过接触的辊子传递到销轴，再分散到轮毂辐板上最终传递到电机输出轴，辐板的开槽结构同时起到了应力释放的作用，避免长期受冲击出现应力集中断裂的问题。辊子的外形采用小弧度鼓型设计，保证与地面接触时为面接触而非线接触，既提升了抓地力，也减少了辊子包覆层的局部磨损，延长轮组的使用寿命。对于结构设计从业者来说，该模型的参数化布局逻辑可以直接复用在不同尺寸规格的全向轮设计中，只需根据负载要求调整轮径、辊子数量、安装轴径即可快速衍生出适配不同载重等级平台的全向轮结构，无需重新进行整体布局的拓扑计算。
