压铸工艺用弯柄式喷嘴结构设计

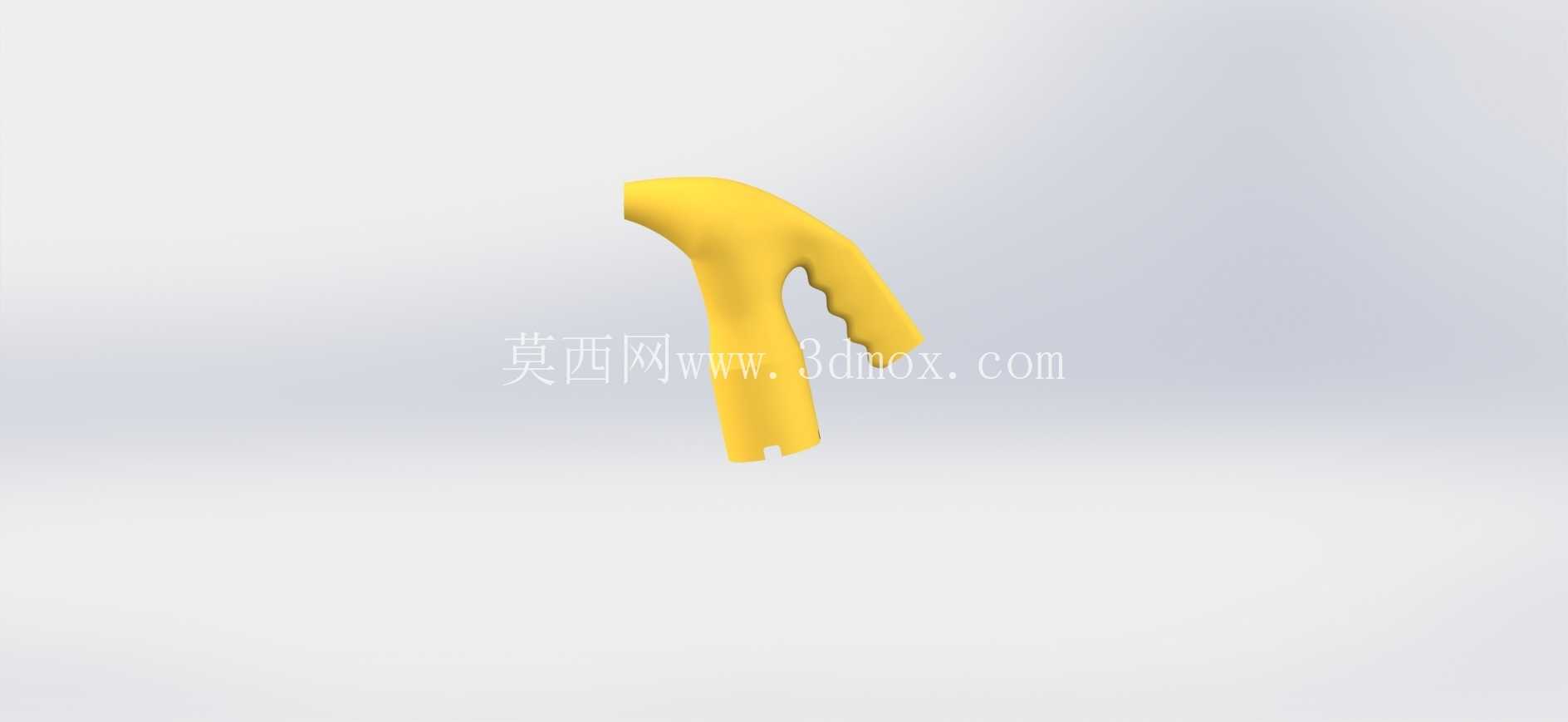

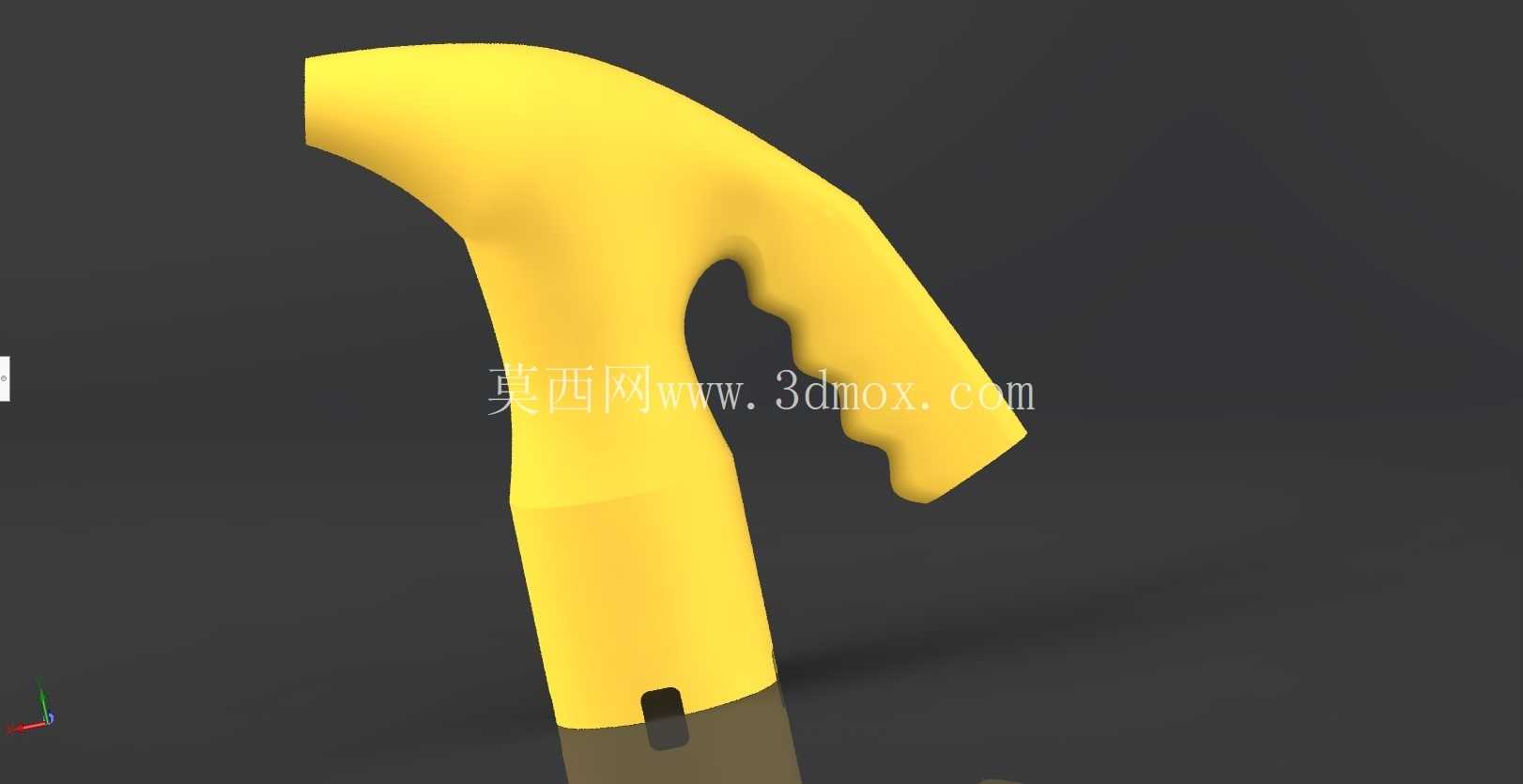

　　在压铸生产的工位实操场景里，这类弯柄结构喷嘴主要配套在压铸机的脱模剂喷涂工位，承担定向喷涂脱模介质、清理模具型腔残屑的实际作用，区别于直柄喷嘴的操作局限，弯角结构能让操作人员在不探身进入模具开合区间的前提下，把喷涂介质精准送到模具型腔的深腔、拐角等直喷难以覆盖的位置，大幅降低操作时的安全风险，同时减少无效喷涂带来的介质浪费。从结构功能来看，握持段做了贴合手掌握持弧度的内凹防滑轮廓，指位处的凸起限位能避免带防护手套操作时出现打滑脱手的问题，长时间握持操作也能降低手部的疲劳感；下端的直段是介质接入端，端部预留的卡槽结构用于和输送管路的快插接头做卡扣式连接，安装时不需要额外工具就能完成对接，日常更换维护的效率更高，连接后的密封边界能耐受0.3-0.6MPa的工作介质压力，不会出现渗漏问题。

　　设计过程中优先考虑了现场操作的人机工程逻辑，首先确定的是弯转角度，经过多轮工位模拟，最终选定的弯角能让操作人员站在压铸机操作侧的安全站位时，喷嘴出口刚好对准模具型腔的中心区域，不需要刻意调整手腕角度就能完成全型腔的覆盖喷涂；曲面部分的构建全程围绕成型工艺和使用强度展开，整个外轮廓没有尖锐棱角，所有过渡位置都做了圆角处理，一方面是避免操作时剐蹭操作人员的防护装备，另一方面也能减少应力集中，让采用增强尼龙材质注塑成型的零件能承受工位上的常规磕碰，不会出现应力开裂的问题。

　　尺寸边界上，下端接入段的外径适配行业通用的12mm内径快插接头，总长度控制在180mm左右，握持段的最大直径38mm，刚好匹配成年男性带丁腈防护手套的握持围度，弯转处的曲率半径经过反复调整，既保证内部介质流道不会出现直角转折造成的压力损失，也让外轮廓的握持手感更贴合自然握持的手腕角度。内部流道做了等径设计，从接入端到喷口的通径保持一致，避免介质在流道内出现涡流造成的压力波动，保证喷涂时的扇形雾面均匀，不会出现局部介质堆积的问题；喷口位置做了1mm的收口处理，能让介质喷出时的雾化效果更稳定，在200mm的常规喷涂距离下，雾面覆盖直径能达到120mm，单次扫动就能覆盖较大的型腔面积。

　　建模过程中用到的曲面扫描、放样等特征，都是为了保证曲面的连续性，让整个外表面的曲率过渡顺滑，不会出现曲面褶皱影响后续的模具开模，加厚特征的壁厚控制在3mm，均匀的壁厚能让注塑成型时的冷却收缩保持一致，避免出现缩痕、变形等成型缺陷；实体移动、复制等特征的运用，主要是在建模阶段模拟不同安装角度下的操作空间，验证和周边工位部件的干涉边界，确保最终的结构在实际安装使用时不会和压铸机的模具压板、管路支架等部件产生碰撞。这类喷嘴除了压铸工位的脱模剂喷涂，也能适配在小型注塑机的工位清理、五金件喷砂处理的手持喷枪配件等场景，只需要更换对应规格的快插接头就能匹配不同的介质输送管路，结构的通用性较强。
