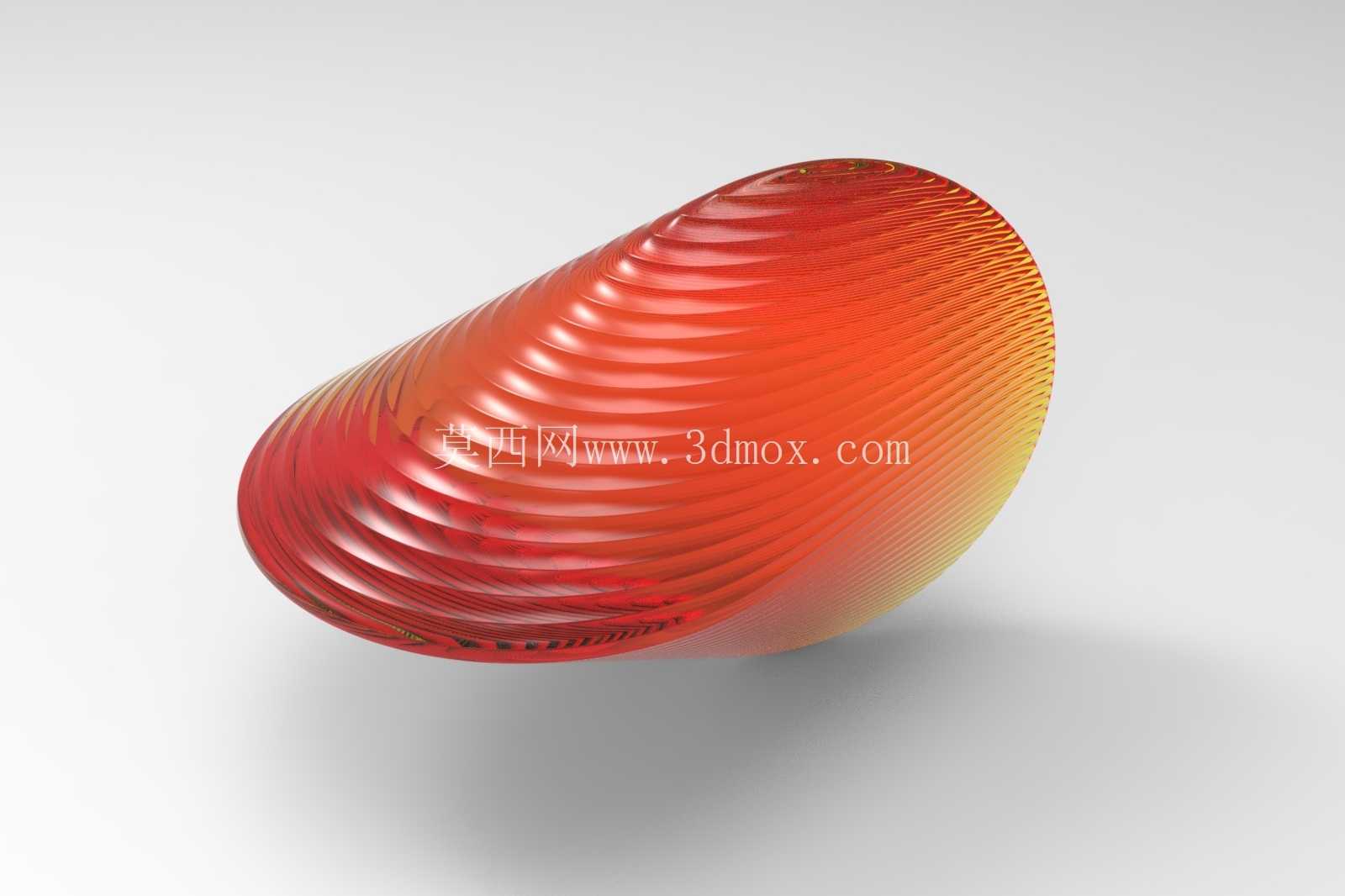

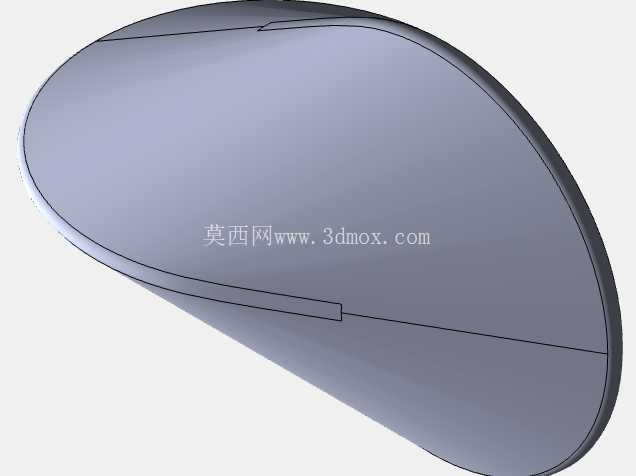

OLOID曲面造型几何结构三维设计

　　本次呈现的OLOID曲面结构，是曲面建模练习中极具代表性的几何构型，其核心成型逻辑基于空间中两条互相垂直、圆心距等于半径长度的等径圆周，通过连续扫掠形成全可展曲面结构，这类曲面在工程领域并非仅作为几何练习存在，在搅拌设备的桨叶构型、无规则物料输送的导料面、特殊流体混合腔的内壁设计中均有实际应用场景。从结构特性来看，该曲面在滚动过程中，整个表面会依次与支撑平面接触，接触轨迹覆盖全部曲面区域，不存在持续悬空的曲面段，这一特性使其在需要均匀接触、连续碾压的工况中具备独特优势，比如部分特种粉体混合设备的搅拌工作面采用该构型时，能够在低转速下实现物料的无死角翻搅，避免常规桨叶存在的搅拌盲区，同时曲面的连续可展特性也让其钣金展开加工具备可行性，不需要额外的曲面拉伸补偿即可完成板材下料成型。

　　在建模思路层面，构建该结构首先需要确定两个基准圆周的空间位置，两圆所在平面需保持绝对垂直，圆心连线长度与圆半径严格相等，这是保证曲面连续顺滑无拐点的核心边界条件，后续扫掠路径需要沿着两圆的公切线轨迹连续过渡，不能出现曲率突变的棱边，否则会破坏曲面的可展特性，也会导致后续加工时出现应力集中点。从安装边界来看，该结构作为功能部件使用时，通常以两个圆周的圆心作为旋转轴安装点，两轴的同轴度偏差需要控制在半径尺寸的千分之五以内，否则运转过程中会出现曲面跳动，导致接触间隙不均匀，影响物料混合或者输送的稳定性；外形尺寸方面，该结构的最大外轮廓尺寸为单圆直径的1.5倍左右，轴向长度与直径的比例固定为1:1，不存在比例缩放后的构型变形，这也是该几何结构的固有特性，不管尺寸放大还是缩小，只要满足两圆的位置约束，曲面的接触特性就不会发生改变。

　　在实际工程应用中，这类曲面还被用于部分特种传送带的导向辊设计，当导向辊采用该构型时，能够让输送带在运行过程中自动对中，不需要额外加装纠偏机构，因为曲面的连续变化轮廓会给偏移的输送带提供持续的回正力，相比常规圆柱形辊筒，其纠偏响应更平缓，不会对输送带边缘造成硬性挤压损伤。另外在铸造工艺的模具设计中，这类曲面结构的模腔设计需要重点考虑拔模方向，因为曲面是连续变化的，不存在单一的固定拔模斜度，需要采用多段分型面配合的方式完成模具拆分，分型线需要沿着曲面的最大轮廓线连续布置，避免出现倒扣结构导致脱模困难，同时模腔的表面粗糙度要求需要达到Ra1.6以下，保证铸造成型后的曲面顺滑度，减少后续打磨抛光的工作量。

　　从建模练习的角度来看，完成该结构的建模能够帮助设计者熟练掌握空间曲线约束、扫掠曲面边界控制、曲面连续性检查等核心建模技能，尤其是在曲面曲率分析环节，需要反复调整扫掠路径的控制点，保证整个曲面的G2连续，避免出现局部曲率突变的区域，这些技能在后续的复杂产品外观设计、特种功能曲面结构开发中都属于必备的基础能力。在结构强度校核层面，该构型作为回转类功能部件使用时，应力主要集中在两个圆心安装点的连接区域，因为曲面在运转过程中承受的载荷会通过曲面传递到两端的安装轴上，所以连接区域需要做适当的加厚处理，或者设置加强筋结构，避免长时间运转后出现连接部位的疲劳断裂，同时曲面本身的壁厚可以保持均匀，因为可展曲面的成型过程中不存在壁厚不均的问题，均匀壁厚也能保证运转时的动平衡，减少高速运转时的振动噪音。
