直插式便携USB迷你手持小风扇结构设计

这款直插式迷你风扇的设计初衷，是填补桌面近距离临时送风、数码设备外接取电场景下的小型送风设备空白，区别于传统带独立电池、需要额外充电的手持风扇，它直接采用标准USB公头作为取电与固定接口，不需要额外配置供电线，也不需要内置储能模块，整体结构做了极致的紧凑化处理。

从实际应用场景来看，这类小风扇可以直接插在笔记本电脑的USB接口、桌面USB扩展坞、车载USB充电口、充电宝的输出接口上使用，不需要额外的放置平面，在工位局促的办公场景、外出携带笔记本移动办公的场景、夏季户外使用充电宝取电的临时纳凉场景下，都能快速部署使用，不需要复杂的安装固定步骤，插电即可运行。

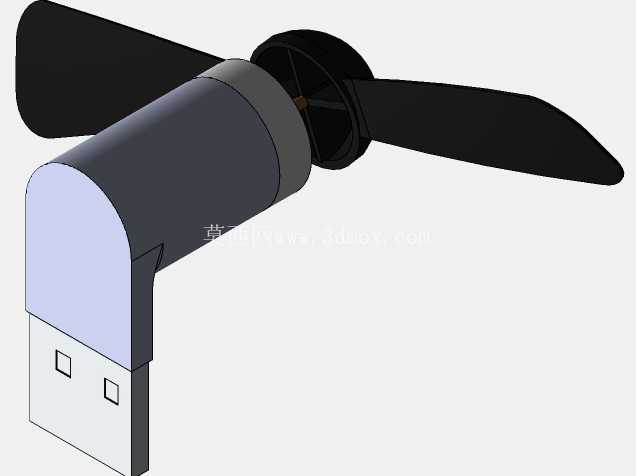

结构设计上，整体分为三个核心功能段：最末端是标准USB-A公头结构，完全遵循USB2.0接口的尺寸规范，金属插片的位置、外部塑胶包裹的外形尺寸都符合通用接口标准，保证插入各类标准USB母座时的配合间隙合理，不会出现插接过松容易脱落、或者插接过紧损伤母座的问题；中间段是驱动电机的容纳舱，采用圆柱型外壳结构，内部容纳微型直流驱动电机、简单的限流电路板，外壳做了圆弧过渡处理，和USB接头的衔接位置做了斜切收边，避免插入接口时和相邻的接口产生结构干涉，哪怕是相邻排布紧密的USB接口，也能顺利插入不会挡住旁边的接口；最前端是扇叶安装位，采用两叶柔性扇叶设计，扇叶的翼型做了低风阻优化，在微型电机的低转速扭矩输出下，也能推动足够的气流形成有效送风距离，同时扇叶采用软质材质，即使转动过程中误碰到手指也不会造成划伤，使用安全性更高。

设计过程中重点考量了安装边界的问题：USB接头插入母座后，整体的重心尽量靠近接口位置，电机舱的重量做了配平处理，避免插在笔记本侧边接口时因为重心过于靠前导致接口受力过大、长期使用出现母座松脱变形的问题；扇叶的旋转直径控制在合理范围内，转动时不会和电机舱外壳产生擦碰，也不会因为直径过大导致转动时抖动明显，整体的动平衡在建模阶段就做了配平设置，扇叶的重心和电机输出轴的轴线完全重合，减少高速转动时的振动和噪音。

功能特性上，这款风扇没有设置额外的开关，接入USB接口取电后就直接启动运行，省去了开关结构的空间占用，也降低了结构故障的概率，整体没有多余的可拆卸零件，外壳采用超声波焊接或者卡扣装配，装配工序简单，适合批量生产。送风方向上，电机舱和USB接头的连接位置做了固定角度设置，插入水平布置的USB接口时，扇叶的出风方向刚好朝向使用者的面部方向，不需要额外调整角度就能获得合适的送风角度；如果是插在垂直布置的USB接口上，也可以通过调整插入的方向来改变送风角度，适配不同的安装位置。

从建模的细节来看，扇叶的曲面做了连续顺滑处理，没有尖锐的棱角，外壳的所有外露边都做了R0.5以上的圆角处理，握持插拔的时候不会划手；电机舱内部的安装位做了定位筋设计，微型电机装入后可以被筋位牢牢固定，不会因为扇叶转动的反作用力出现电机移位的问题；USB公头的金属插片和内部电路板的连接位置做了避让槽设计，装配时不会压伤导线，保证供电连接的可靠性。整体结构没有复杂的传动机构，所有零件都是注塑件加标准微型电机、标准USB插片，零件数量少，装配难度低，生产成本可控，同时可靠性更高，长期使用不容易出现结构故障。
