台式摇头送风风扇实体结构设计方案

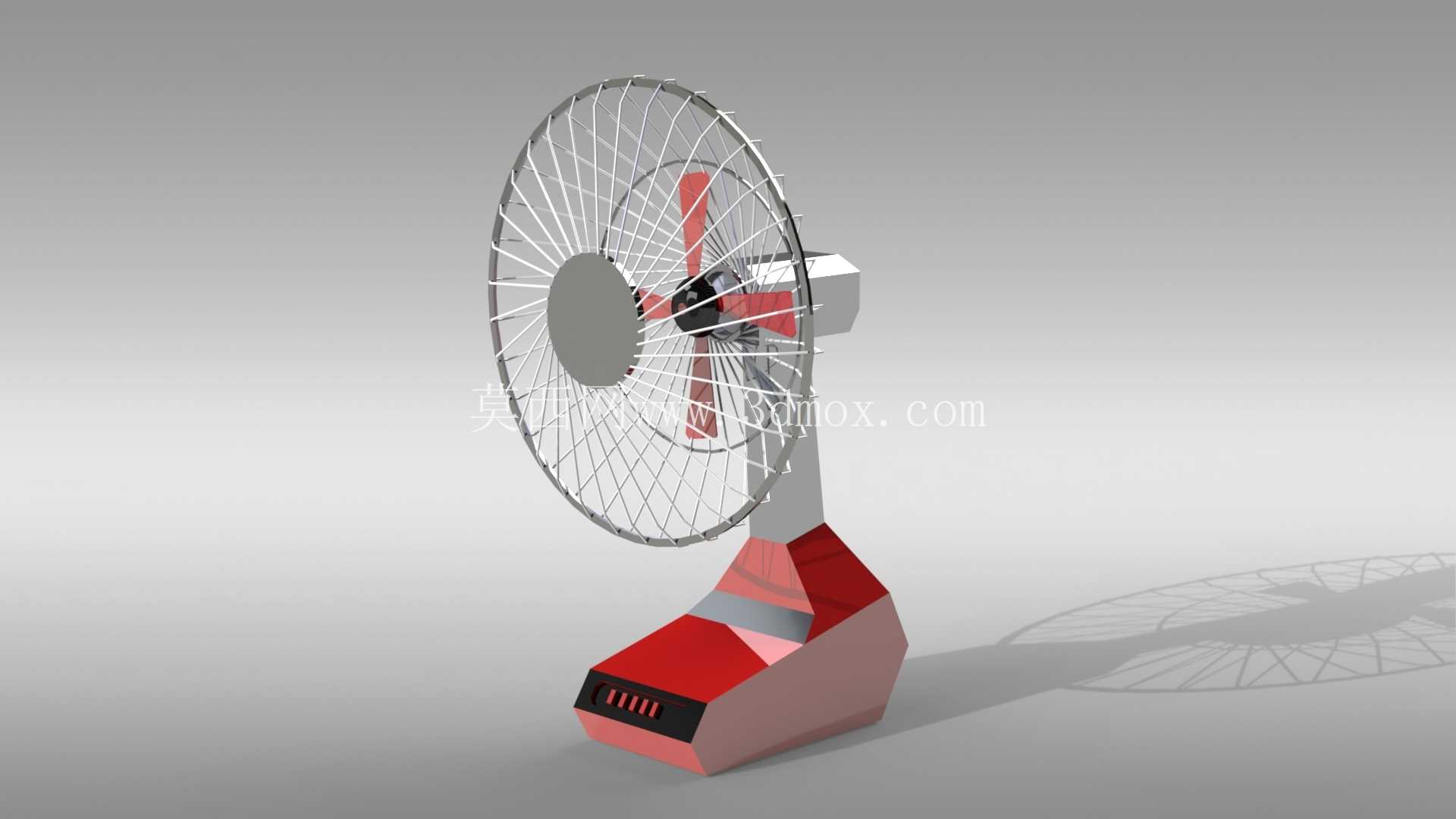

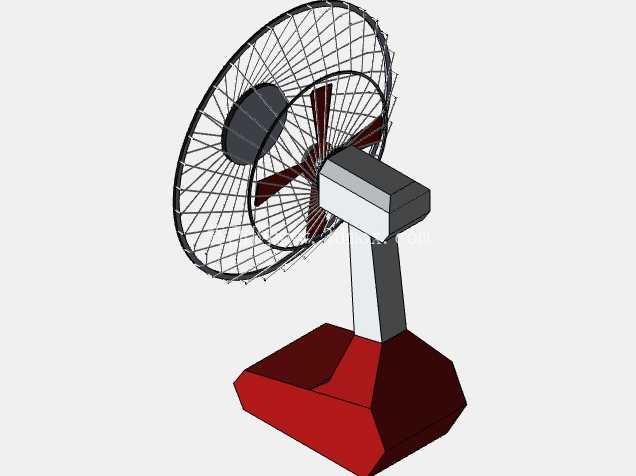

　　日常桌面送风场景中，台扇是小范围空气循环、局部降温的核心设备，区别于落地扇的大覆盖范围、吊扇的固定安装属性，这类台式送风设备的核心使用场景集中在办公桌面、卧室床头、小型工位等1-2人近距离使用区域，送风距离通常控制在1-3米区间，避免直吹距离过远造成的风量损耗，也不会因为送风范围过大干扰周边其他人员。从结构设计逻辑来看，这款台扇采用分体式实体零件装配思路，整体拆分为网罩组件、扇叶组件、摇头驱动连接段、机身支撑段、配重底座五个核心模块，每个模块都预留了标准装配公差，方便后续开模生产时的零件替换与组装调试。网罩部分采用径向辐条式结构，辐条间距严格控制在12mm以内，符合家用小电器的安全防护要求，避免使用过程中手指误入扇叶区域造成机械伤害，前后网罩采用卡扣式连接结构，不需要额外紧固件即可完成固定，日常拆解清洁扇叶时不需要借助专用工具，降低用户后期维护的操作门槛。扇叶部分采用三叶片斜切设计，叶片扭转角经过送风效率校核，在额定转速下可以将轴向进风定向推送至前方区域，叶片根部做了加厚处理，与电机输出轴的连接位设置了防松卡槽，避免长期高速转动出现的扇叶松动、动平衡偏移问题，减少运行过程中的振动与异音。

　　机身支撑段采用折线型过渡结构，区别于传统直杆式台扇的生硬造型，折线结构既可以调整扇头的俯仰角度，满足不同高度的送风需求，也能在结构内部预留足够的走线空间，将电机供电线、摇头机构的传动件完全隐藏在壳体内部，避免线路外露造成的安全隐患。底座部分采用下宽上窄的梯台造型，底部配置了防滑胶垫安装位，整机重心落在底座几何中心偏前位置，即使扇头调整到最大俯仰角度、最高转速运行时，整机的抗倾覆力矩也能满足日常使用要求，不会因为轻微碰撞出现翻倒；底座正面预留了功能按键的安装位，可以集成风速调节、摇头开关、定时功能的操作组件，按键的按压行程设置在3-5mm区间，操作反馈清晰，不会出现卡滞、误触的问题。

　　从安装边界尺寸来看，这款台扇的整体高度控制在350-400mm区间，底座最大宽度不超过180mm，放置在常规600mm深度的办公桌面上时，不会占用过多的桌面操作空间，网罩最大直径控制在300mm，扇头左右摇头的角度范围覆盖0-120度，不需要挪动整机位置即可覆盖桌面区域的多个送风点位。设计过程中对各个零件的壁厚做了统一校核，塑料壳体零件的壁厚控制在2-2.5mm区间，既保证壳体的结构强度，避免日常搬运、使用过程中出现壳体开裂，也能控制注塑生产时的缩痕、翘曲问题，提升零件成型合格率；金属网罩的辐条采用1.5mm直径的冷拔钢丝，表面做喷塑处理，兼顾结构强度与防锈能力，长期在高湿度环境下使用也不会出现锈蚀掉漆的问题。

　　摇头机构采用齿轮连杆传动结构，传动比经过匹配，摇头周期控制在8-10秒，送风扫风的节奏平缓，不会出现快速摆动带来的风量忽大忽小问题，连杆连接位设置了自润滑轴套，长期运行不需要额外加注润滑脂，降低后期维护成本。扇叶与网罩之间预留了8mm的安全间隙，即使扇叶出现小幅的动平衡偏移，也不会和网罩发生剐蹭，避免运行过程中出现异音或者零件损坏。电机安装位设置了减震胶垫安装槽，通过胶垫吸收电机高速转动产生的振动，避免振动传递到底座与桌面，降低运行时的共振噪音，让整机运行噪音控制在适合办公、休息的区间内。底座内部预留了配重块安装空间，可以根据实际生产的零件重量调整配重块的质量，保证不同批次生产的整机都能满足抗倾覆要求，不会因为壳体零件的重量公差导致整机重心偏移。整体结构没有采用复杂的异形曲面，所有零件的拔模角度都控制在1-1.5度，适合注塑、冲压等常规量产工艺生产，不需要特殊的加工设备即可完成零件制造，能够有效控制量产阶段的生产成本，同时各个装配位都设置了定位止口，组装时可以快速对齐零件位置，提升装配线的生产效率，减少人工对位的时间成本。
