斜齿行星轮系扭矩倍增减速结构

这套斜齿行星轮系结构，核心定位是小空间内实现大减速比扭矩输出，在各类对安装体积有严格限制的传动场景中适配性极强。日常接触的小型电动工具动力输出端、桌面级自动化设备的进给传动单元、儿童电动玩具的动力减速模块，甚至部分小型家电的动力传动段，都能见到这类结构的实际应用——它不需要额外占用过大的安装空间，就能把原动机端的高转速低扭矩输入，转化为作业端需要的低转速大扭矩输出，完美匹配动力源与执行端的参数差。

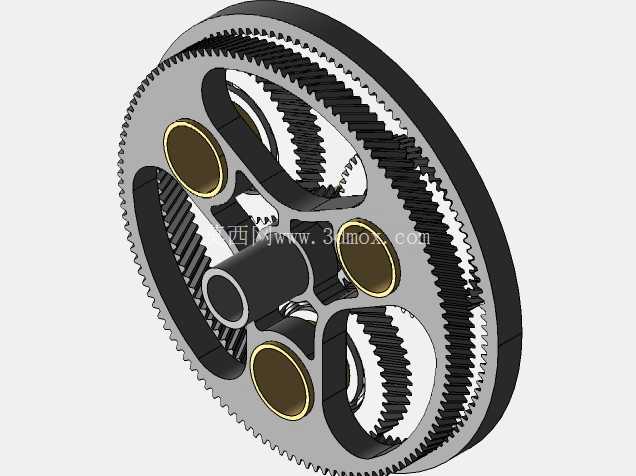

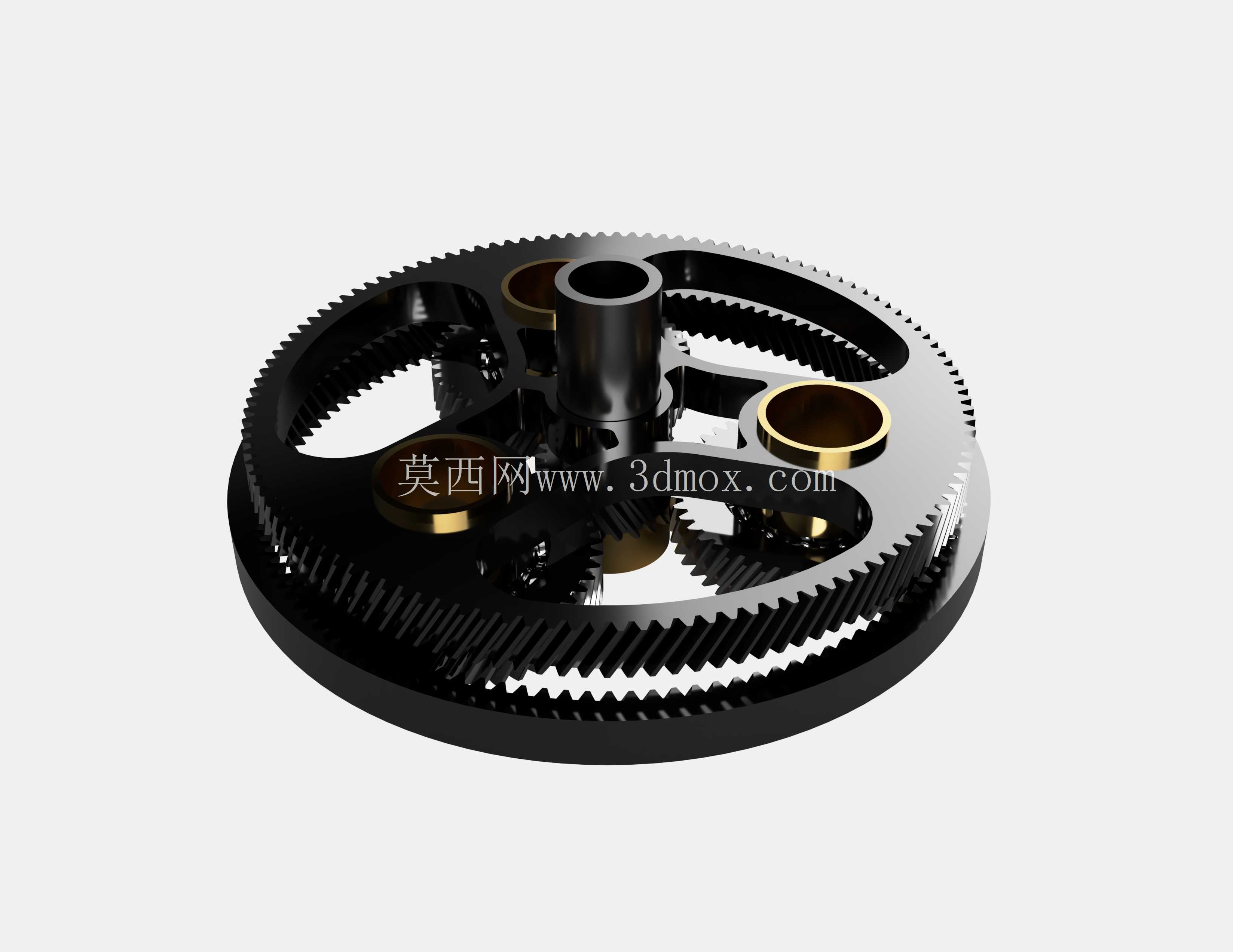

从功能特性上看，斜齿啮合的设计相比直齿行星结构，啮合重合度更高，传动过程中轮齿是逐步进入啮合再逐步退出，不会出现直齿传动那种整齿突然撞击的情况，运行噪音更低，承载能力也更强，适合需要连续长时间运转、对传动平稳性有要求的场景。整个轮系采用内齿圈固定、行星架输出、太阳轮输入的经典NGW结构布局，动力从中心太阳轮输入后，均匀分流给周向布置的三个行星轮，行星轮在固定内齿圈的约束下，一边自转一边绕太阳轮公转，最终通过行星架把汇总后的动力输出，这种功率分流的设计让每一个行星轮承受的载荷更小，整体结构的抗过载能力远高于同体积的定轴轮系减速结构。

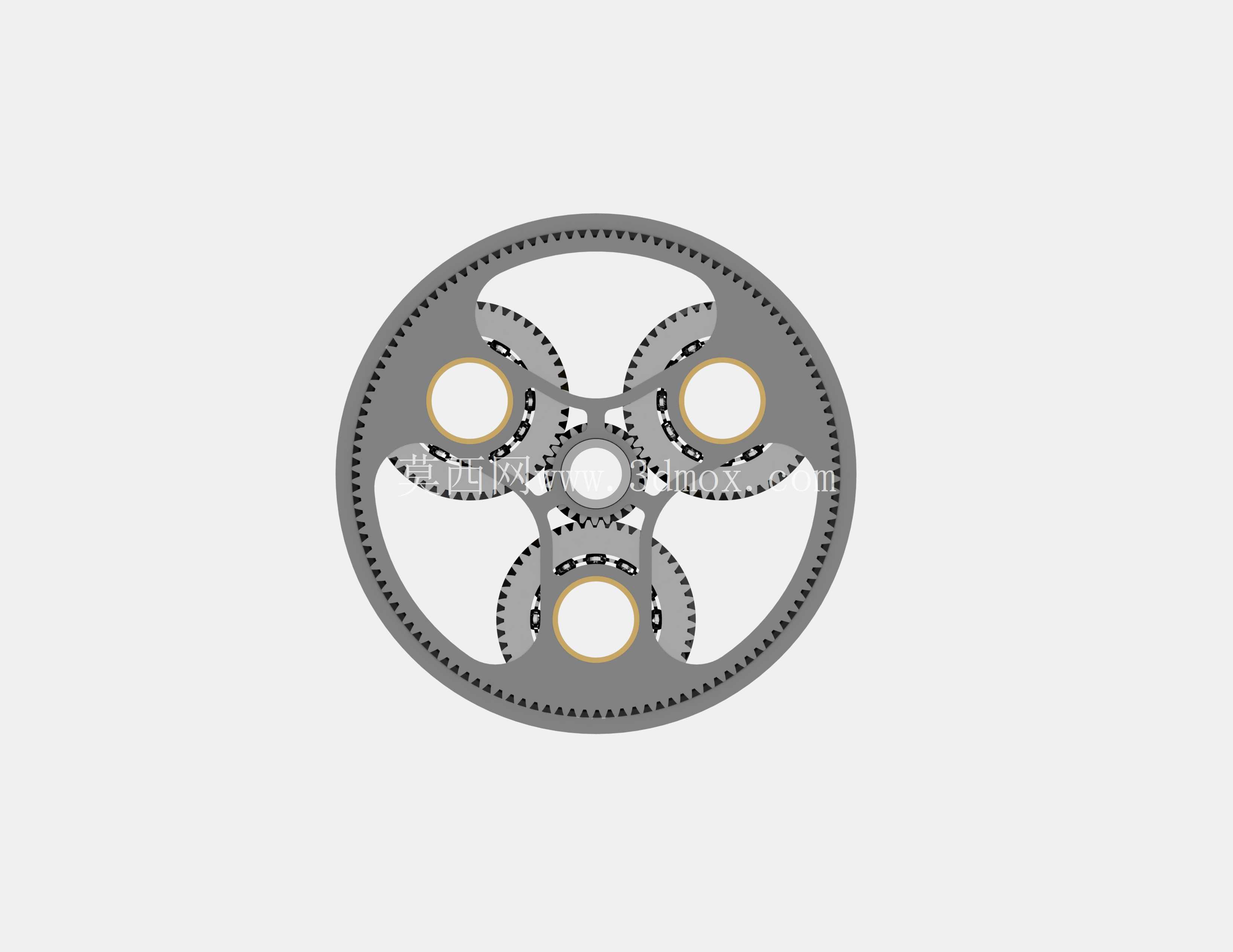

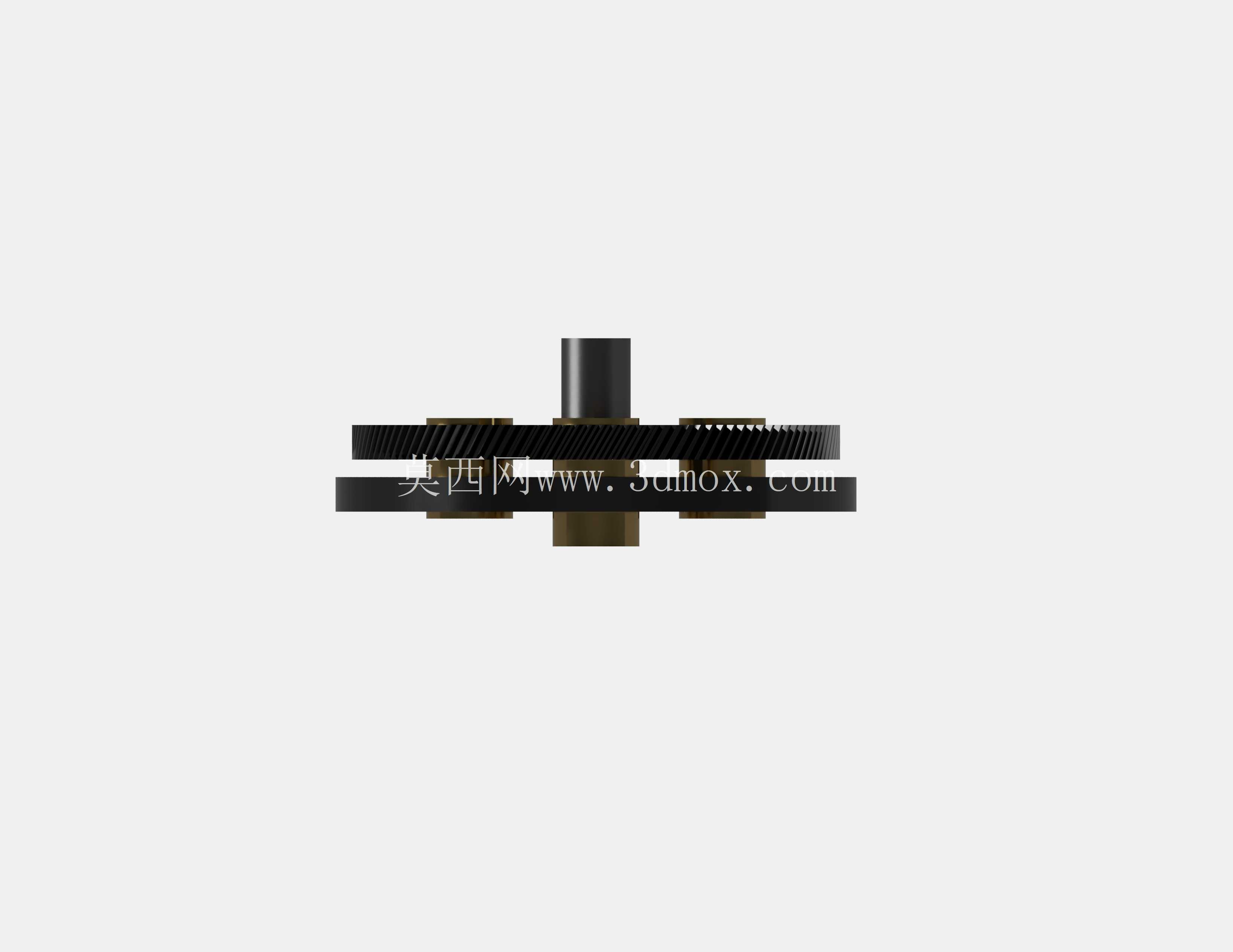

设计过程中首先要考虑的是安装边界的匹配，整个轮系的径向尺寸由内齿圈的齿顶圆决定，轴向尺寸则由轮系的齿宽加两侧支撑结构的厚度决定，这类结构通常会把内齿圈直接集成在减速箱的壳体上，减少额外的连接零件，进一步压缩整体体积。周向三个行星轮采用等角度120度均匀布置，保证运转过程中离心力相互平衡，不会出现偏载振动的问题，行星轮内部集成了铜套或者滚动轴承的安装位，直接套装在行星架的支撑销轴上，装配时不需要额外调整轮系的啮合间隙，只要保证各零件的加工精度在公差范围内，就能实现顺畅啮合。

实际选型适配时，要注意输入轴与太阳轮的连接方式，通常采用扁位或者花键连接，避免大扭矩输入时出现打滑失效；输出端的行星架要匹配作业端的安装接口，根据不同的使用场景可以做成轴输出、法兰输出或者孔输出的形式。轮系的润滑设计也不能忽略，封闭腔体内填充润滑脂的情况下，要在行星架和内齿圈的配合位置预留密封槽，避免润滑脂泄漏，同时也能阻挡外部的粉尘杂质进入啮合区域，延长轮系的使用寿命。

很多人在设计这类结构时容易忽略行星轮销轴的强度校核，实际上行星轮传递的扭矩会全部作用在销轴上，销轴的剪切强度、抗弯强度直接决定了整个减速结构的最大承载能力，设计时需要根据额定输出扭矩反推销轴的直径和配合过盈量，避免大负载下销轴变形或者断裂。另外斜齿的螺旋角选择也很关键，螺旋角过大虽然能进一步提升重合度，但会产生较大的轴向力，对输入端和输出端的轴承轴向承载能力提出更高要求，通常这类小型行星减速结构的螺旋角选在15到20度之间，平衡传动平稳性和轴向载荷的影响。

在安装适配层面，整个轮系的轴向定位依靠两端的端盖实现，端盖与内齿圈壳体采用小螺钉连接，装配时要控制端盖的压紧力，既要保证轴承没有轴向窜动，也不能压得过紧导致轮系转动卡滞。内齿圈的加工通常采用插齿工艺，太阳轮和行星轮采用滚齿后剃齿的工艺，保证齿面的粗糙度和齿形精度，降低运转过程中的磨损和噪音。对于需要频繁正反转的使用场景，还要在设计时预留齿侧间隙的调整空间，避免正反转切换时出现过大的回差，影响传动精度。
