新宝VRSF系列精密行星减速齿轮箱结构

这款行星齿轮箱是面向伺服传动场景开发的精密减速部件，核心适配中小功率伺服电机的输出端扭矩放大、转速匹配需求，在3C电子装配设备、半导体晶圆搬运机构、数控雕铣机进给轴、工业机器人关节传动、包装机械分度工位等对传动精度、回程间隙有严苛要求的场景中应用广泛。不同于普通齿轮减速结构，行星式的传动布局可以在紧凑的体积内实现更高的扭矩密度，同时保证多齿啮合带来的高刚性，应对频繁正反转、瞬时冲击负载的工况时不会出现明显的传动滞后或结构形变。

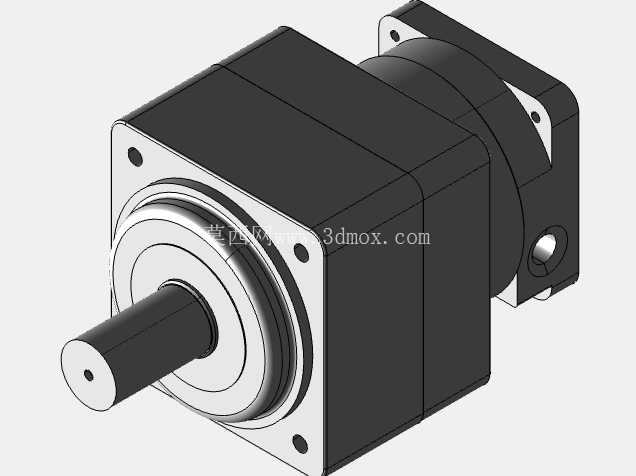

从结构设计逻辑来看，输入端采用标准方形法兰安装界面，法兰端面上的四个安装孔做了沉头处理，安装时螺栓可以完全沉入法兰平面，不会突出安装面干涉周边结构，输入轴孔与伺服电机输出轴的配合公差选用H7/k6过渡配合，同时配套锁紧机构防止高速运转时轴孔配合出现打滑。输出端采用实心轴输出结构，轴端做了中心孔定位设计，方便配套负载端的联轴器、同步轮等传动件做同轴度校准，输出轴的轴肩位置做了退刀槽处理，避免轴承装配时出现干涉，前后端的支撑轴承选用配对角接触轴承，可同时承受径向负载与一定的轴向负载，满足带轮、齿轮等悬臂负载的安装使用需求。

箱体的外形采用方形与圆形结合的结构，靠近输入端的方形箱体部分可以在安装时提供更好的抗扭刚性，靠近输出端的圆形端盖部分则做了密封槽设计，内置双唇口密封圈，防止车间环境中的切削液、粉尘进入箱体内部污染润滑脂，同时避免内部润滑脂泄漏污染周边传动部件。内部的行星轮系采用直齿行星传动结构，太阳轮与行星轮均做了渗碳淬火处理，齿面硬度达到HRC58-62，齿部做了磨齿加工，将回程间隙控制在弧分级别，保证传动精度的同时降低运转噪音。行星架采用一体化加工结构，行星轮的安装销轴与行星架本体为一体成型结构，避免装配式销轴在大扭矩负载下出现松动或形变，提升整体传动刚性。

安装边界方面，输入端方形法兰的安装孔位遵循标准伺服电机安装尺寸规范，可直接适配400W、750W等常规功率段的伺服电机，无需额外做转接法兰设计，大幅降低设备开发阶段的结构适配工作量。输出轴的轴径、键槽尺寸均匹配对应减速比下的额定扭矩输出要求，不会出现轴径强度不足导致的断轴风险。箱体整体的轴向长度经过优化，在保证内部轮系足够啮合宽度、轴承足够支撑跨距的前提下，尽可能压缩轴向安装尺寸，适配设备内部安装空间紧凑的场景，比如机器人关节内部、小型自动化设备的传动工位等，不会因为减速箱体积过大挤占其他功能部件的安装空间。

在实际选型应用中，这款减速箱可根据不同的转速、扭矩需求选择不同的减速比规格，单级减速比覆盖3到10的常用区间，可满足大部分伺服传动场景的转速匹配需求，将伺服电机的高转速低扭矩输出转换为低转速高扭矩输出，同时降低负载端的转动惯量反射，提升伺服系统的响应速度与控制稳定性。箱体表面做了发黑处理，兼具防锈能力与金属质感，表面粗糙度控制在Ra1.6以下，不会出现毛刺、锐边等装配隐患，所有边角位置都做了倒角处理，避免装配过程中划伤操作人员或损坏周边管线。内部填充的润滑脂选用低温宽温域型号，可在不同车间温度环境下保持稳定的润滑性能，长期使用无需额外补充润滑脂，降低设备后期维护成本。
