Alamarin铝制喷水推进装置结构设计

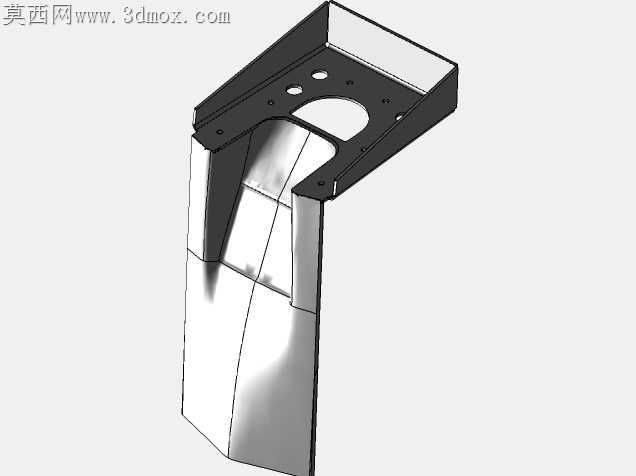

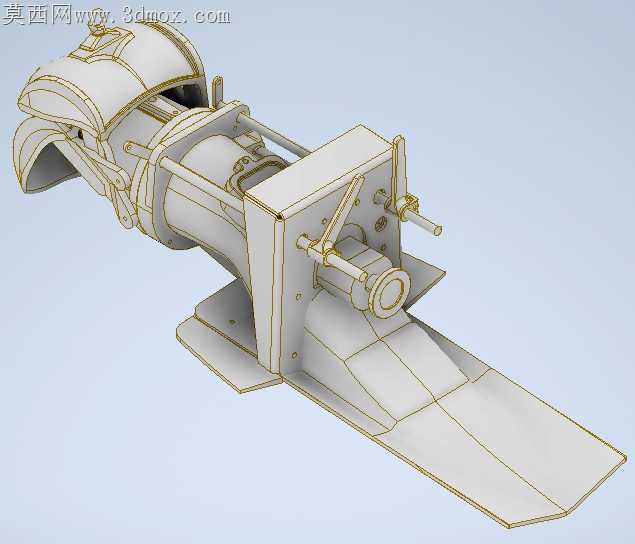

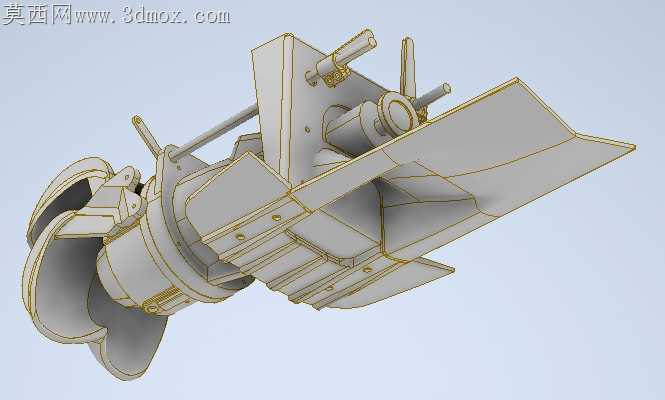

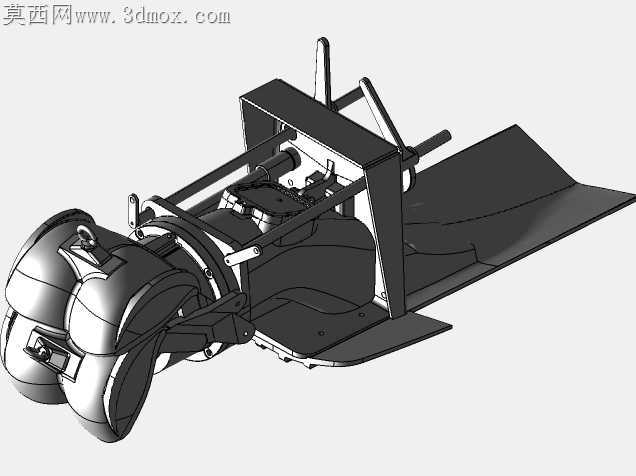

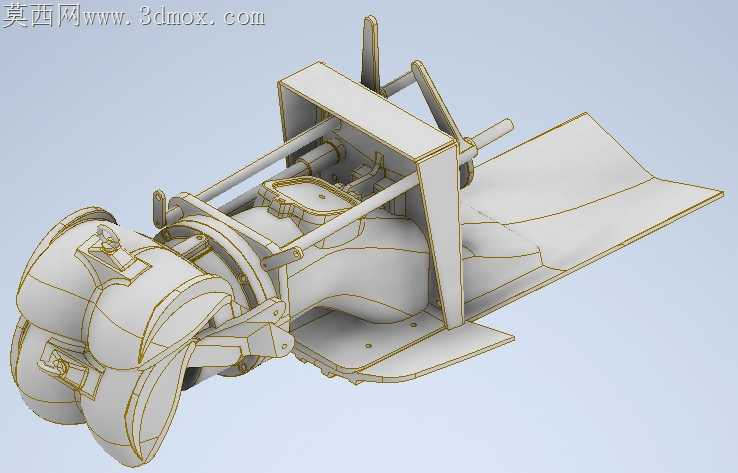

铸铝材质的喷水推进装置在实际加工中最容易出现流道内壁气蚀余量不足的问题，这款Alamarin推进单元的流道曲面过渡没有采用常规的等半径圆角处理，而是顺着进水口到叶轮腔的水流走向做了变曲率顺滑过渡，能有效降低高速水流在腔壁形成的局部负压，减少长期运行后的气蚀凹坑。叶轮腔外侧的安装框架没有做成整体铸铝件，而是采用了分体式框型结构，通过四根横向拉杆与主体流道连接，这种设计能规避铸铝件大平面冷却变形导致的安装面翘曲问题，加工时只需要对框架的安装基准面做单次铣削就能满足装配平面度要求，不用反复补焊校形。转向喷口的铰接位置没有用常规的铜套衬套结构，直接在铝制本体上加工出铰接耳孔，孔位周边做了加厚的凸台结构，既减少了装配零件数量，又能承受转向时水流冲击带来的交变载荷，避免长期使用后耳孔开裂。进水口处的导流板与主体流道采用了嵌入式贴合安装，贴合面做了0.02mm的止口公差，装配时不用额外打密封胶就能满足高速水流下的密封要求，减少了后期维护的密封件更换成本。尾端的喷口导流段做了微角度的扩张曲面，能在水流喷出时进一步提升推进效率，曲面的曲率变化经过反复调整，不会在喷口边缘形成紊流导致的推进损耗。框架上的安装孔位都做了沉头锪平处理，即使安装面存在微小的铸造误差，紧固件锁紧后也不会出现局部应力集中导致的铝件开裂。整个装置的壁厚没有做等厚设计，叶轮腔周边因为要承受水流的高压冲击，壁厚比流道段厚了3mm，而流道外侧的非受力区域则做了适度的减薄处理，在保证整体强度的前提下控制了构件总重量，适配小型高速艇的载重要求。
