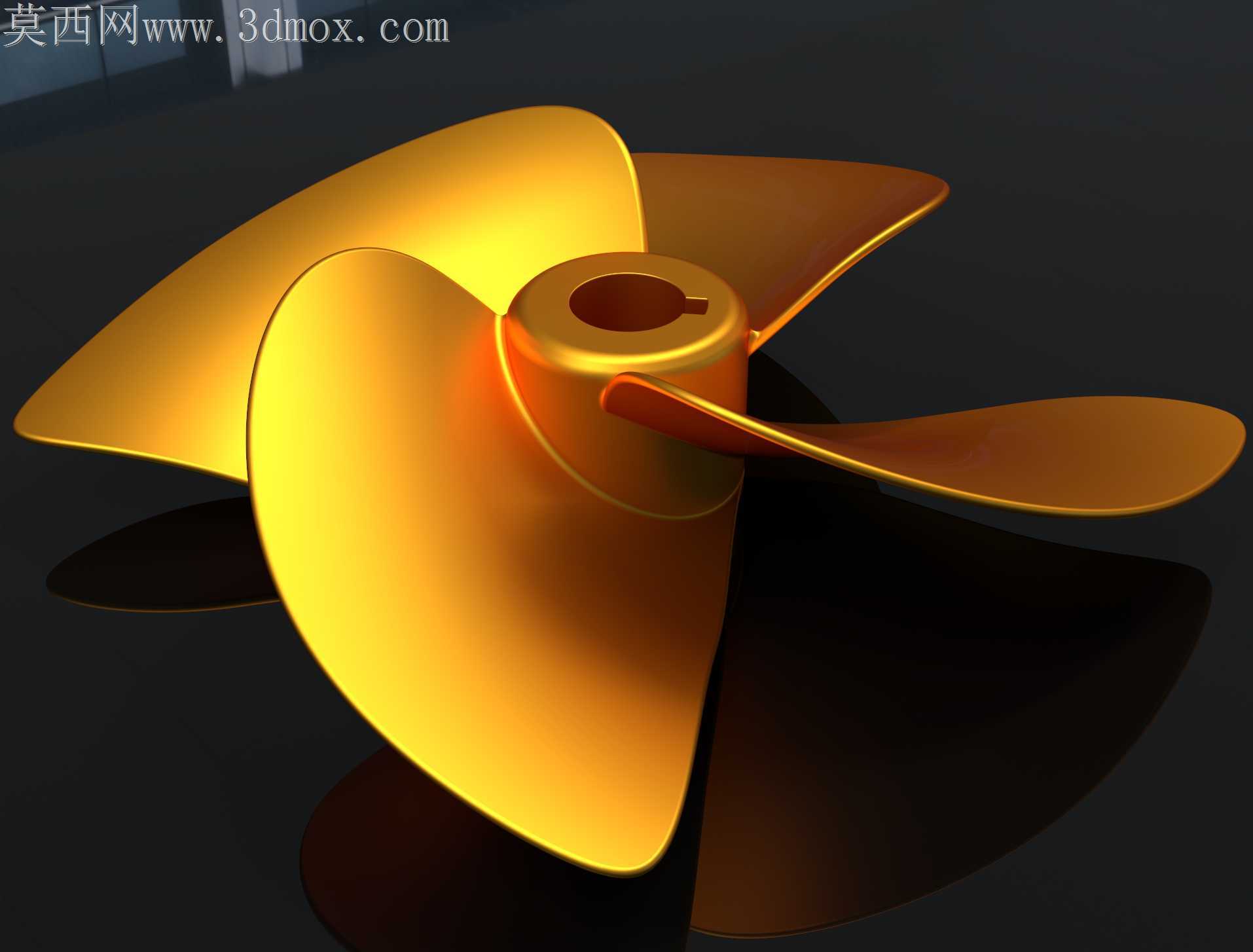

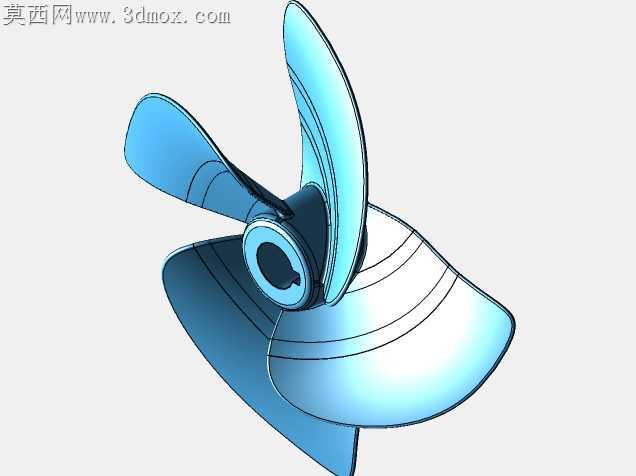

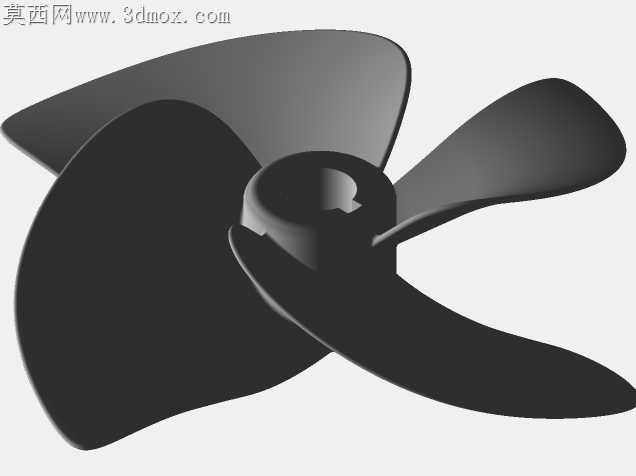

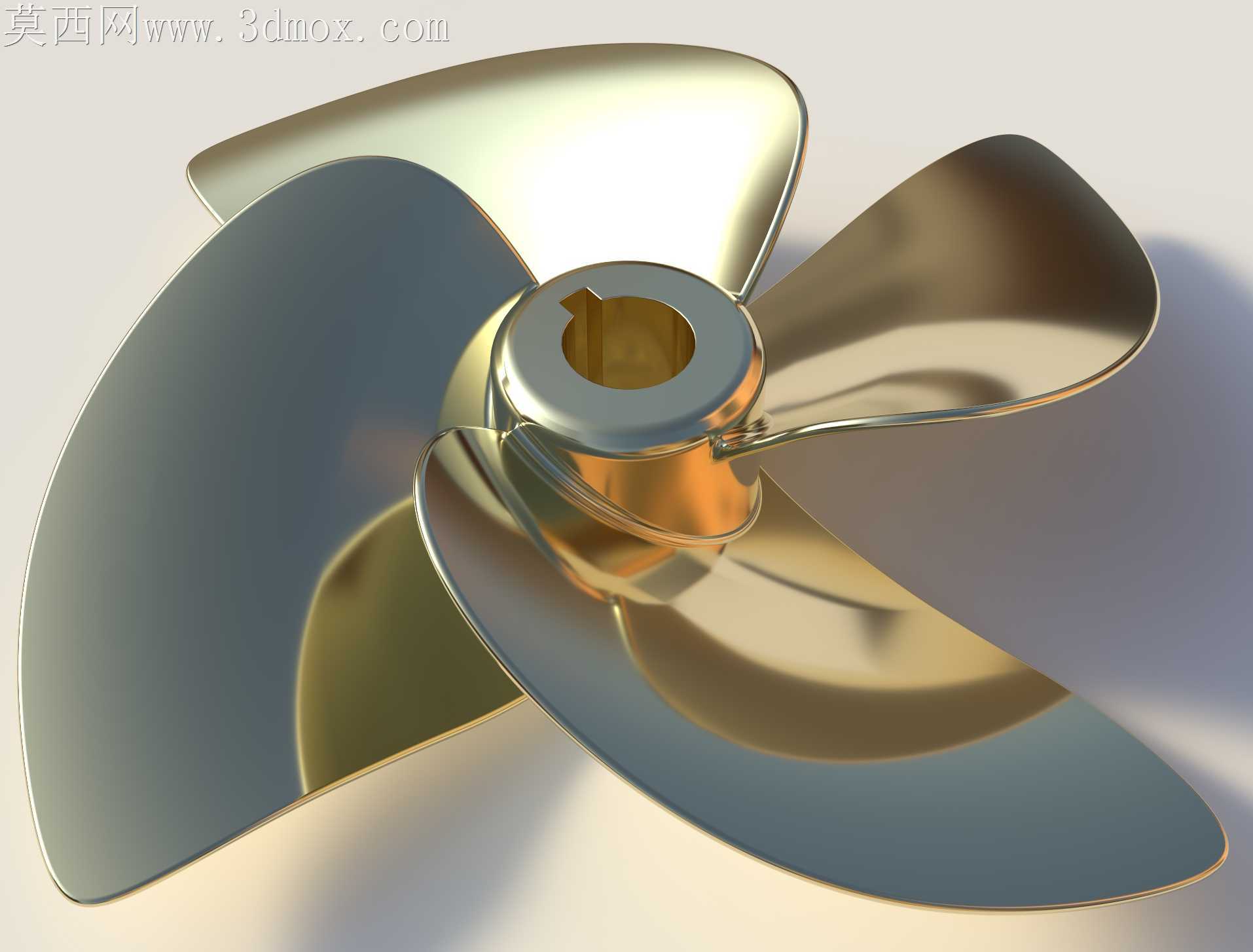

船用四叶铜质螺旋桨曲面结构设计

船用螺旋桨的曲面加工一直是中小型船厂铜件铸造环节的核心痛点，常规三叶桨在低速重载工况下易出现叶梢空蚀，桨叶根部应力集中区的铸造缺陷往往会导致航行中突发断桨事故，这款四叶螺旋桨的曲面设计恰好针对这类现场问题做了针对性调整。桨叶的导边与随边曲率没有沿用通用螺旋面的等螺距设计，靠近叶根的1/3区域做了局部螺距抬升，能降低桨叶旋转时根部的水流紊流强度，减少铸造后打磨阶段的余量去除量，铜液浇注时的流道走向也能顺着曲面弧度填充，避免叶根位置出现缩松、气孔这类常见铸造缺陷。桨毂中心的键槽侧边做了微小的倒角过渡，没有采用直角槽结构，装配时能减少与尾轴键侧的硬接触应力，长期承受交变扭矩时不会在键槽尖角处萌生疲劳裂纹，桨毂端面与桨叶连接的圆角半径经过反复调整，既不会因为圆角过大增加航行时的附体阻力，也能避免圆角过小导致的应力集中系数超标。叶梢部位的厚度做了渐变减薄处理，边缘厚度控制在3mm以内，旋转时能打散叶梢处的涡旋带，降低空泡剥蚀对桨叶边缘的损伤，同时曲面的光顺度控制在G2连续，数控铣削精加工时可以用球头刀走连续刀路，减少接刀痕的打磨工作量，铜质材质的抛光阶段也能顺着曲面曲率走布轮，不会出现局部抛磨过度导致的叶形失真。桨叶的压力面与吸力面的曲率差经过匹配，四叶均匀分布的结构能让旋转时的动平衡量控制在更小范围，减少尾轴的振动传导，降低船舱内的航行噪音，桨毂内孔的圆柱度公差可以直接靠铸造后的精车工序保证，不需要额外的镗削工序，适配多数中小型内河船舶的尾轴装配尺寸。曲面设计阶段就规避了常规螺旋桨易出现的叶背水流分离问题，在常用航速区间的推进效率比同直径三叶桨高出近8%，同时铜合金材质的抗海水腐蚀性能搭配曲面的平滑过渡，能减少海洋生物附着的着力点，降低日常进坞清理的维护工作量。
