集成操控装置的飞行模拟座椅承载框架

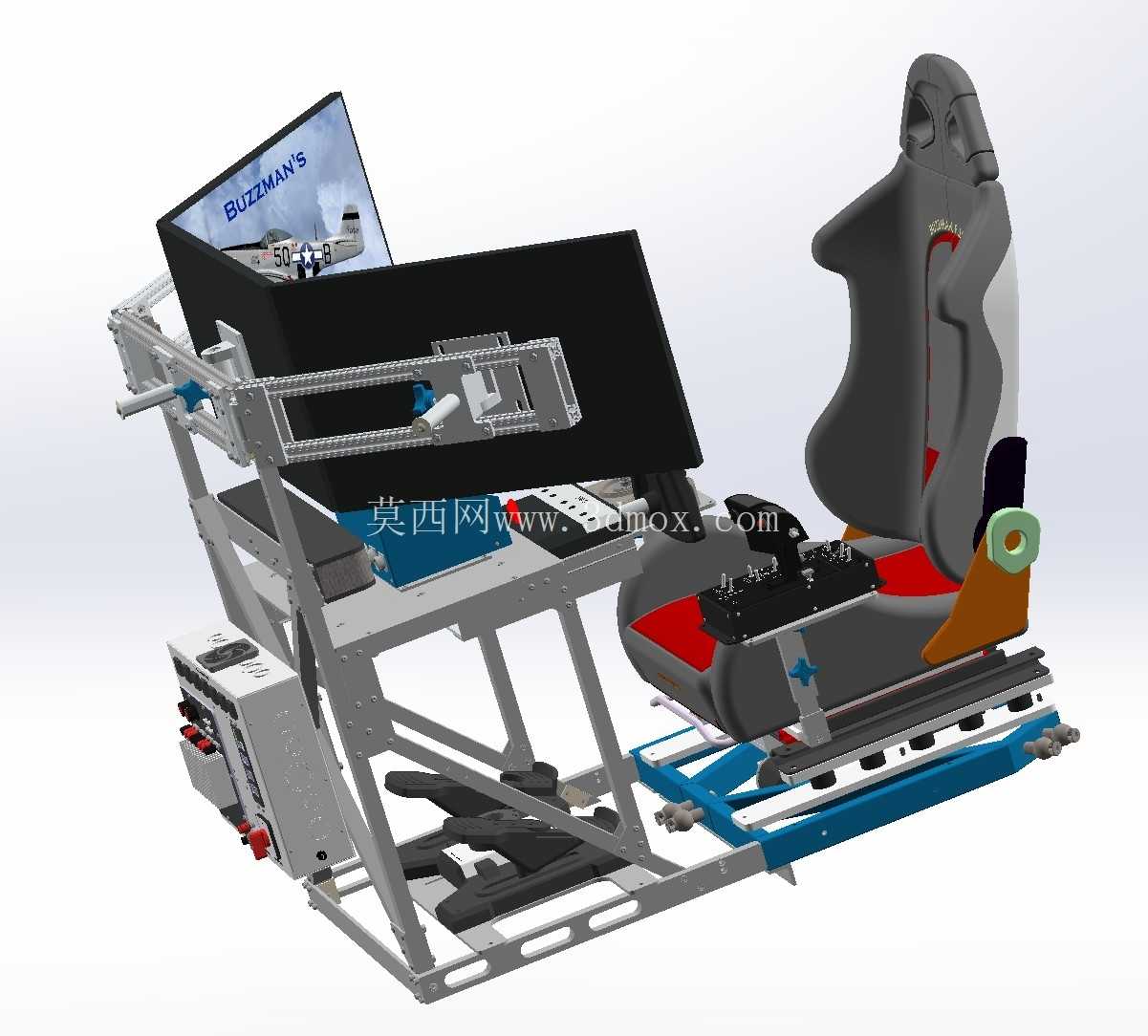

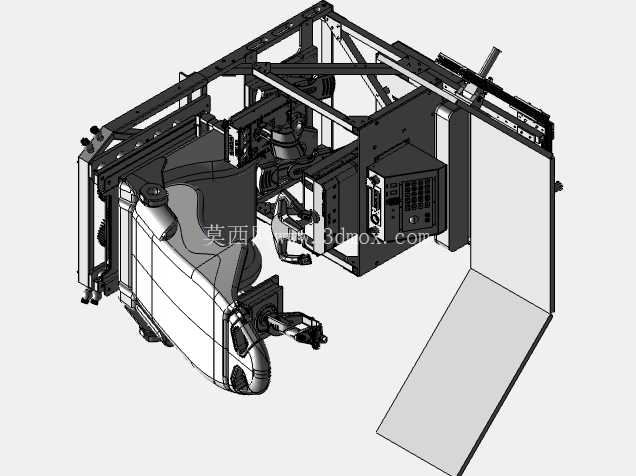

　　这套承载框架是地面飞行模拟训练系统的核心承载基体，主要面向通航飞行员初级训练、航空爱好者仿真体验、航空科普场馆展项搭建这类场景使用，区别于真机座舱的刚性结构设计，整套框架在满足仿真操作手感的前提下，兼顾了民用场景下的安装便捷性与结构可调性。从实际使用逻辑来看，框架采用分层式承载布局，最下层是整体式铝型材拼接底座，底座底部预留了多组脚轮安装位与地面固定孔位，既可以满足场馆内快速转场移动的需求，也能在固定安装时通过膨胀螺栓与地面刚性连接，避免大角度操作模拟操纵机构时出现整体侧翻或位移。

　　底座上方的座椅安装位采用多组可调式连接孔设计，可适配市面上多数主流的运动款赛车座椅与航空仿真座椅，安装孔位预留了前后150mm、高低80mm的调节余量，能够适配不同身高体型的使用者，保证操纵时的手臂、腿部操作行程符合真实飞行的人机工程要求。座椅前方的操纵机构安装区做了分区承载设计，左侧预留了油门杆、混合比杆的安装支架位，中间区域对应驾驶杆、脚舵的安装基准面，所有安装面都加工了统一规格的T型槽与螺纹孔组，不需要二次打孔就能直接固定市面主流的民用飞行模拟操纵外设，安装基准面的平面度控制在0.2mm以内，避免操纵机构安装后出现卡滞、偏移的问题。

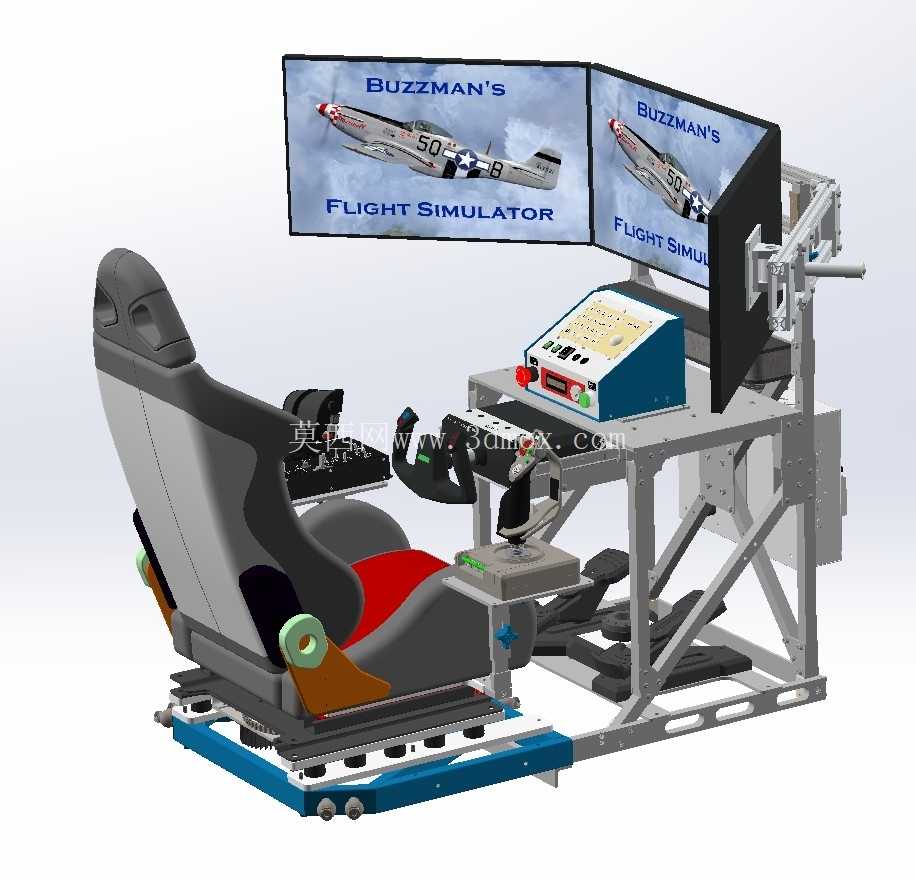

　　上层的多屏安装支架采用悬臂式结构设计，支架的伸出长度、俯仰角度都可以通过锁紧旋钮快速调节，能够支持单屏、三屏等不同的显示方案，屏幕安装位的承重单臂可达15kg，足以支撑大尺寸高刷新率显示器的安装需求，支架的走线槽全部内置在型材空腔内，避免外设线缆外露干扰操作。整套框架的结构受力经过针对性优化，主承力梁采用4040与4080规格的工业铝型材拼接，关键受力节点加装了角码与三角加强筋，在使用者频繁操作操纵杆、踩踏脚舵的动态载荷下，整体结构形变量可控制在0.5mm以内，不会出现结构晃动影响仿真操作手感的问题。框架的侧边预留了外设控制盒、电源模块的安装仓位，仓位尺寸按照常规模拟外设的控制盒规格做了通用化设计，不需要额外定制支架就能完成相关电控部件的固定，仓位旁预留了走线孔，方便电源线、信号线的规整排布。从安装边界来看，整套框架在三屏配置下的整体占地尺寸约为1800mm长、1200mm宽，安装时只需要预留周边200mm的操作维护空间即可，不需要对安装地面做特殊的加固处理，普通商用建筑的地面承重就完全可以满足使用要求。

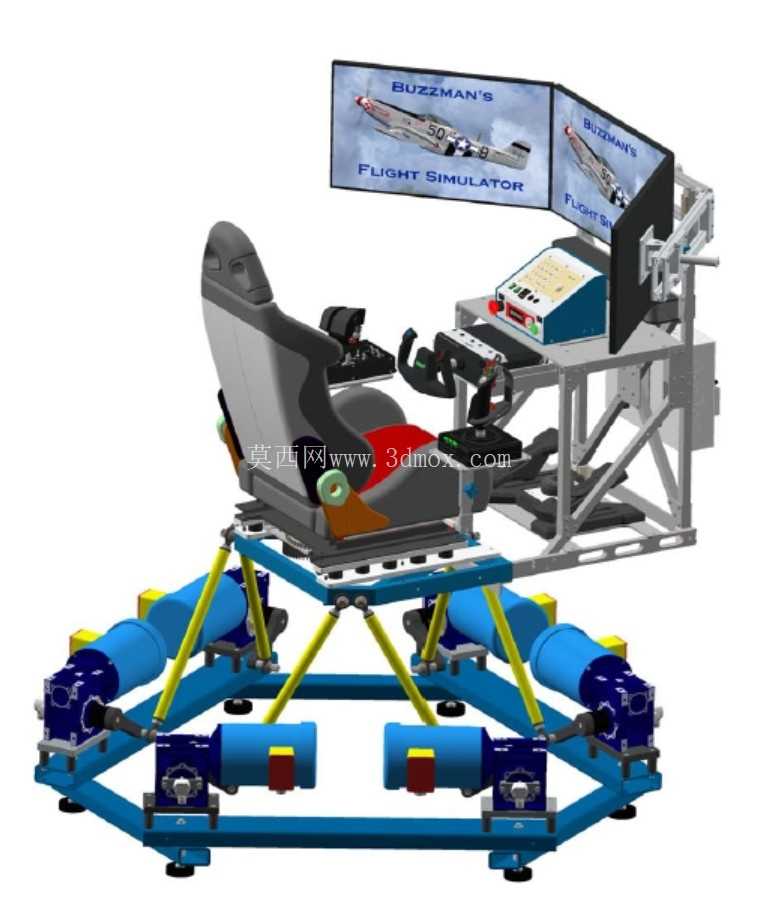

　　不同于专业级全动模拟平台的复杂结构，这套框架采用模块化拼接设计，所有连接部件都采用标准紧固件，普通使用者按照装配指引就能在短时间内完成整体组装，后期如果需要升级运动平台、更换操纵外设，只需要更换对应位置的安装板即可，不需要对整体框架做破坏性改造。在实际使用场景中，这套框架既可以作为航空科普场馆的体验设备载体，也可以供飞行爱好者搭建私人仿真座舱使用，结构的通用性设计能够覆盖绝大多数民用飞行模拟外设的安装需求，不需要针对单一品牌的外设做定制化修改，大幅降低了仿真座舱的搭建成本与组装难度。框架的座椅靠背位置还预留了安全带安装孔位，可以选配四点式安全带固定，在搭配动态运动平台使用时，能够保证使用者的操作安全，避免模拟飞行动作时出现身体移位的问题。操纵区的台面预留了仪表、开关面板的安装位置，安装孔位按照通用航空飞机的座舱布局做了基准标记，使用者可以根据自己模拟的机型灵活布置仪表、开关的位置，还原不同机型的座舱操作逻辑。
