六自由度飞行模拟器集成供电箱体结构设计

这套供电单元的结构设计，完全围绕六自由度飞行模拟实训平台的实际供电需求展开，区别于通用工业电源的粗放式布局，从安装边界到内部器件排布都做了针对性适配。先从安装场景来说，这类电源单元通常部署在飞行模拟座舱侧下方的设备舱内，周边紧邻运动平台的伺服驱动组、信号传输链路，安装空间的净高度预留不超过220mm，箱体底部采用四个等高橡胶减震支脚，支脚安装孔位按照标准19英寸机架的副安装位做了适配，既可以直接落地放置在设备舱的承重底板上，也可以通过侧边的安装耳片固定在机架立柱上，避免六自由度平台运动过程中产生的持续振动导致内部接插件松脱。

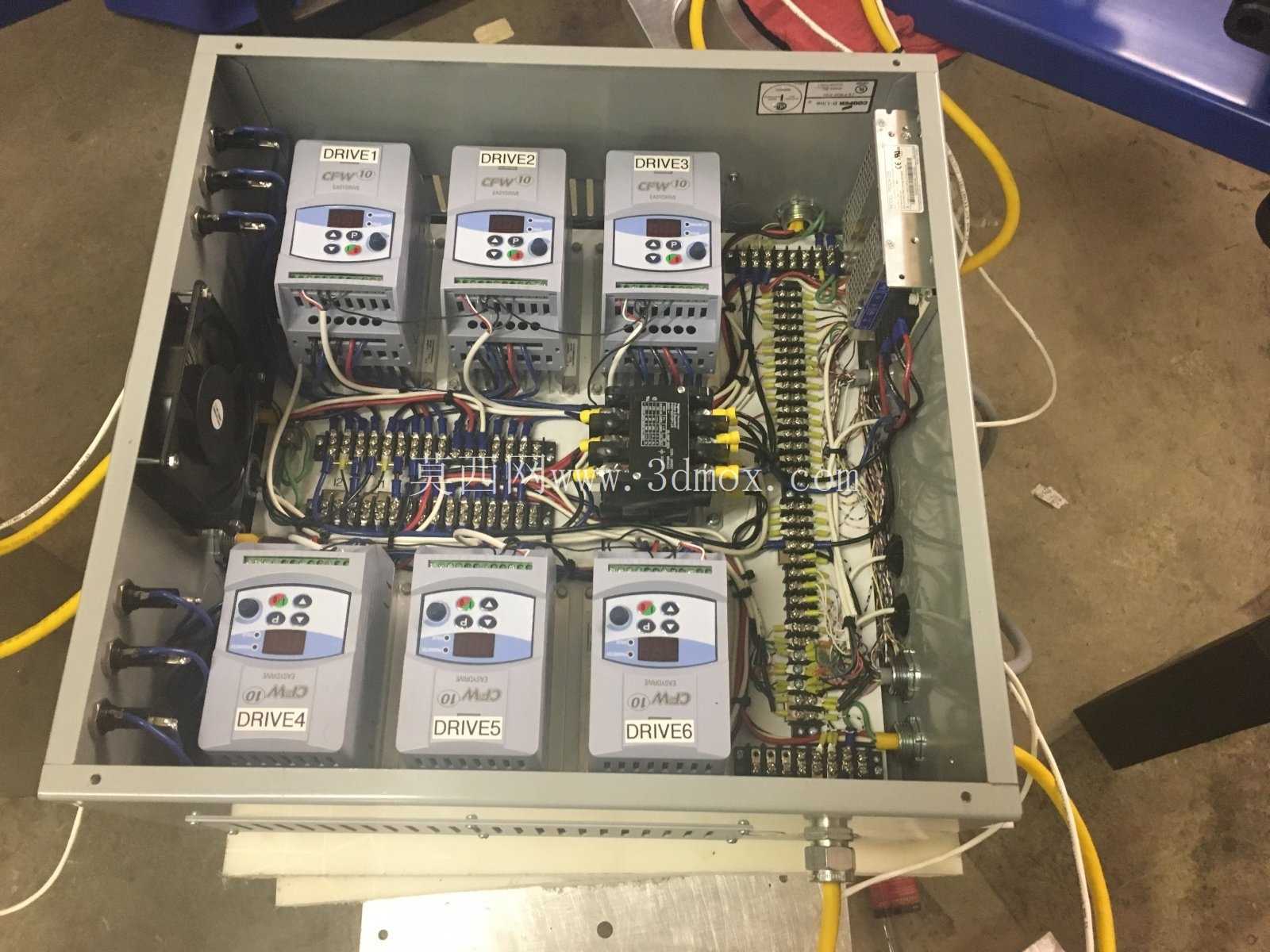

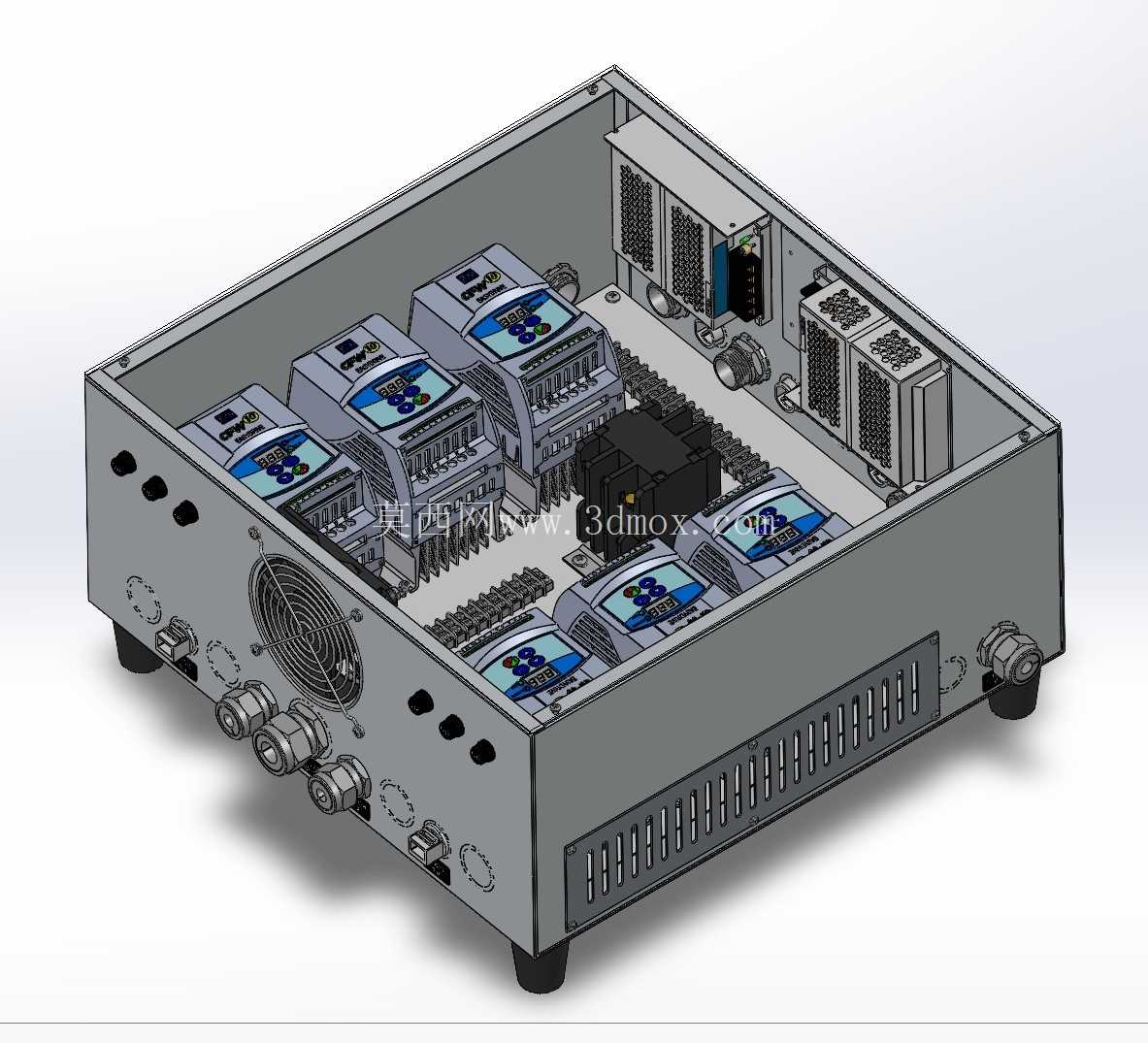

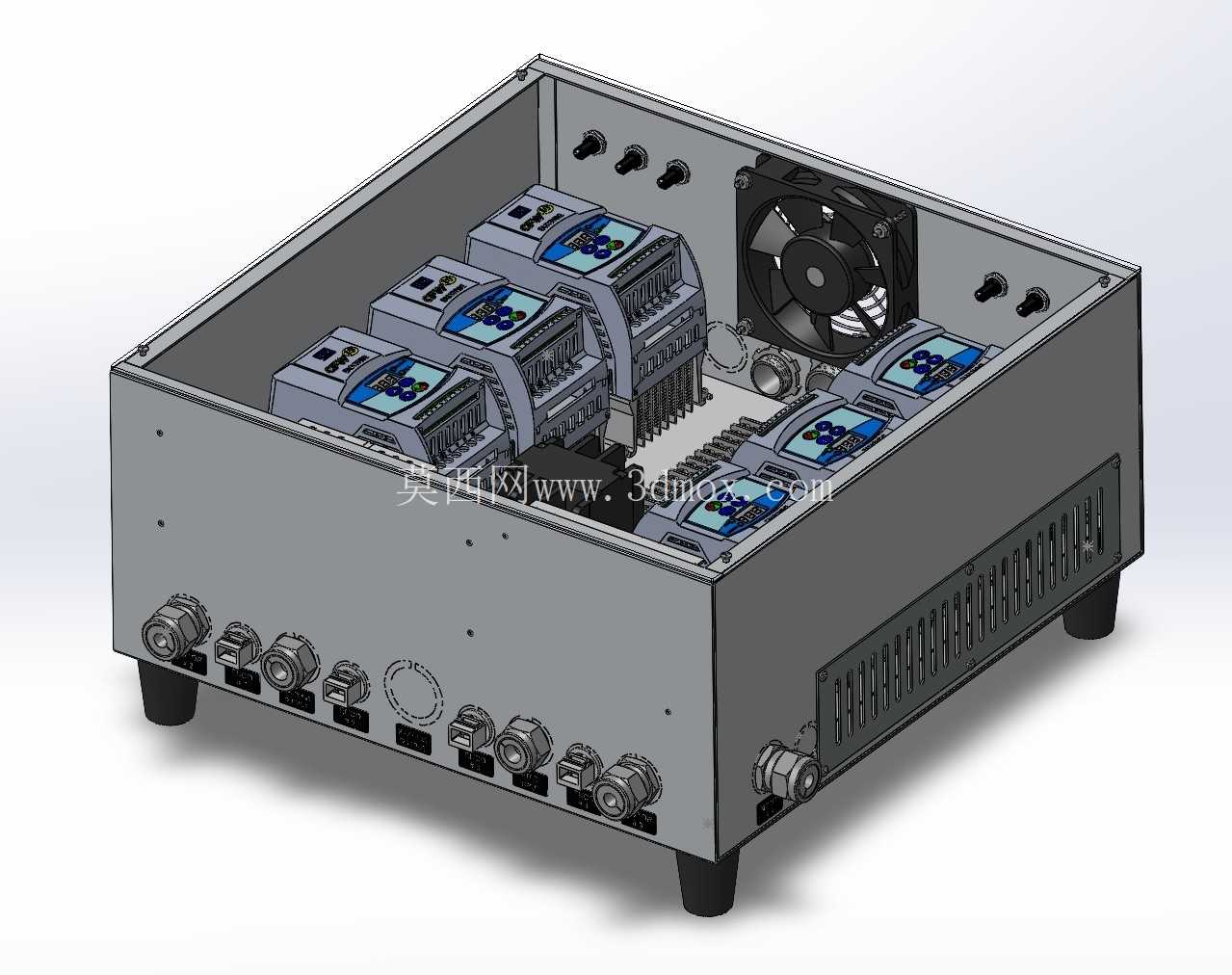

从功能定位上看，这个箱体不是单一的电源转换模块，而是整个飞行模拟系统的供电集成枢纽，需要同时给运动控制板卡、座舱仪表显示单元、操纵杆力反馈模块、舱内环境模拟组件提供多路独立供电，还要兼顾信号隔离，避免不同功率等级的供电回路产生电磁干扰，影响模拟飞行的姿态信号传输精度。设计初期最先敲定的是内部器件的排布逻辑：将多路模块化电源单元沿着箱体后侧的安装导轨一字排开，每个模块的输入输出接线端都朝向箱体前侧的接线面板，方便后期运维时不用拆开整个上盖就能完成接线检测与模块更换；散热风机布置在箱体后侧的居中位置，正对模块化电源组的散热鳍片区域，形成从箱体前侧下方进风、后侧上方出风的贯通式散热风道，进风区域特意避开了接线端子的安装位，防止日常运维时掉落的金属碎屑顺着风道进入内部造成短路，箱体侧面的通风栅格做了向内折弯的防尘结构，不用额外加装防尘棉就能阻挡大部分浮尘，减少日常维护的清理频次。

前面板的接口布局完全按照实训场景的接线逻辑做了分区，大电流功率输出接口统一布置在面板左侧，每个接口旁边都预留了标识位粘贴空间，信号类低压输出接口布置在面板右侧，接口之间的间距留足了航空插头的拧动操作空间，哪怕是戴着手套操作也不会碰到相邻接口。箱体的壳体采用折弯焊接结构，所有边角都做了R3的圆角处理，避免设备安装调试过程中剐蹭操作人员的线缆或者衣物，上盖采用快拆式螺钉固定，四个角的固定螺钉都做了防脱落设计，拆开上盖时螺钉不会从上盖上掉落，适合设备舱内狭窄空间的运维操作。

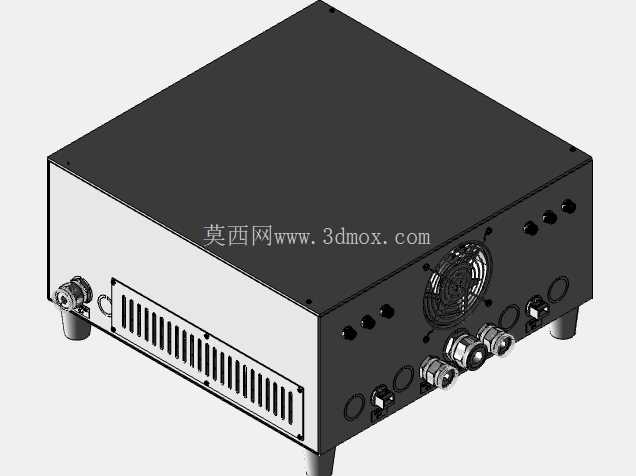

在设计内部安装结构时，特意将电源模块的安装导轨做了5mm的抬高处理，导轨和箱体底板之间预留了走线空间，大电流的输入线缆可以从底板下方的走线槽直接连到各个模块的输入端，不用绕过模块上方，既减少了线缆的弯折半径，也避免线缆遮挡模块上的状态指示灯，运维人员站在设备前方就能直接看到所有模块的工作状态指示灯。箱体后侧除了散热风机之外，还预留了两个接地柱位置，分别对应设备安全接地和信号屏蔽接地，避免模拟系统运行过程中出现的静电积累影响操纵信号的稳定性，接地柱的安装位置做了凸台加强，哪怕多次拧动接线端子也不会出现壳体变形。

考虑到飞行模拟设备经常需要根据实训内容调整座舱布局，这个供电箱体的整体重量控制在18kg以内，箱体两侧预留了内嵌式提手位，两个人配合就能完成设备移位，不需要额外借助吊装工具。所有外露的金属表面都做了导电氧化处理，既提升了壳体的抗锈蚀能力，也能保证整个箱体的电磁屏蔽连续性，减少内部电源模块对外的电磁辐射，避免对座舱内的无线通讯设备、高精度姿态传感器造成信号干扰。在安装边界的校核上，箱体所有外接插头插上之后，向外的突出尺寸不超过35mm，设备舱内预留的安装深度只要达到450mm就能完全容纳，不会和舱内的其他运动部件产生干涉，哪怕是六自由度平台做最大幅度的俯仰、滚转动作，箱体的安装间隙也能满足安全距离要求，不会出现磕碰磨损线缆的问题。
