带散热模组的英伟达开发板结构设计

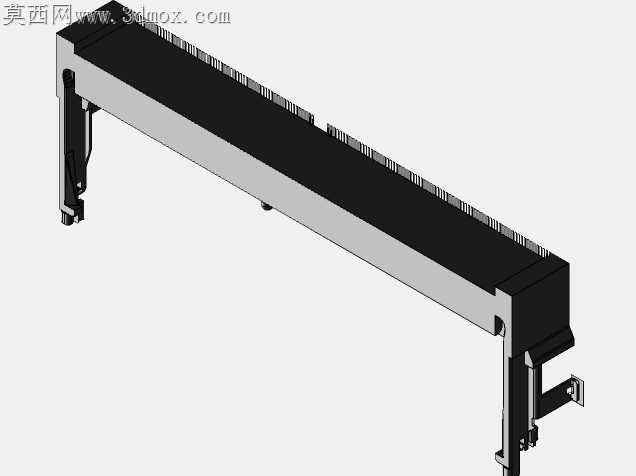

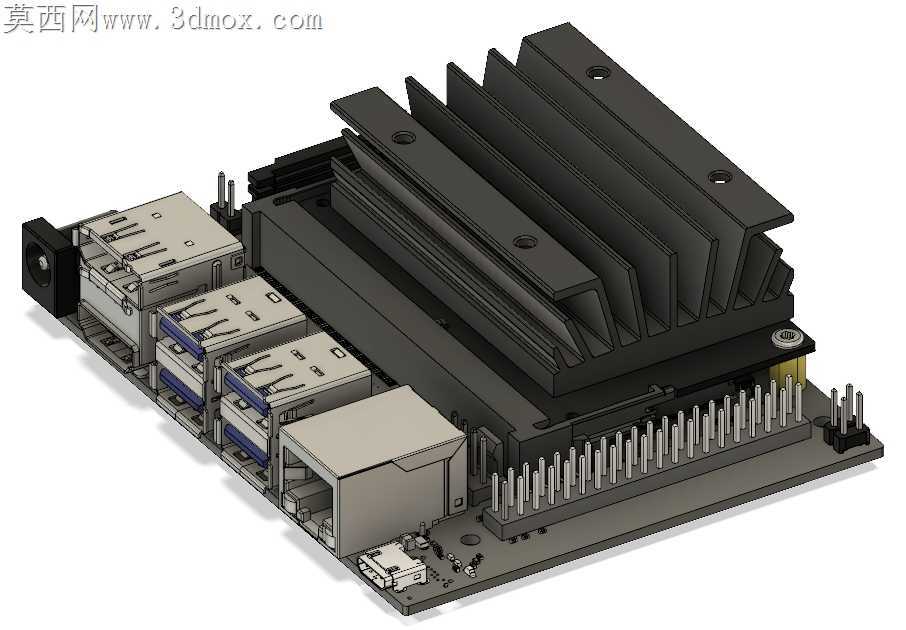

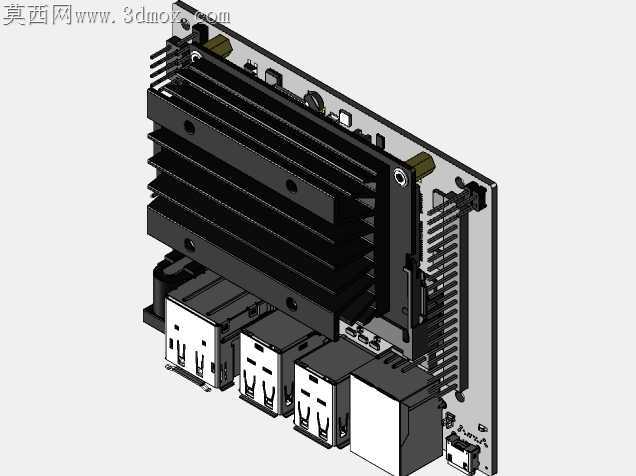

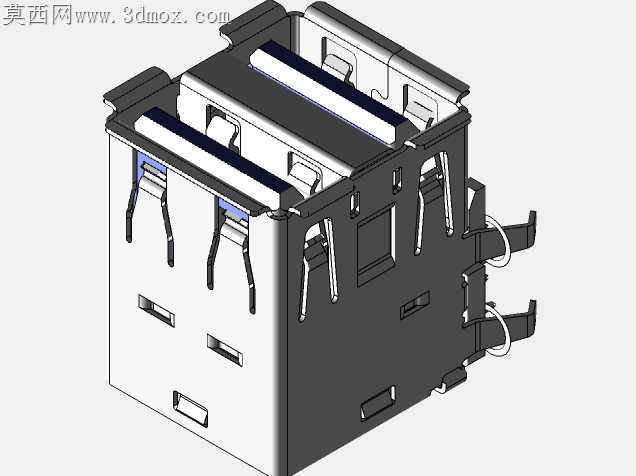

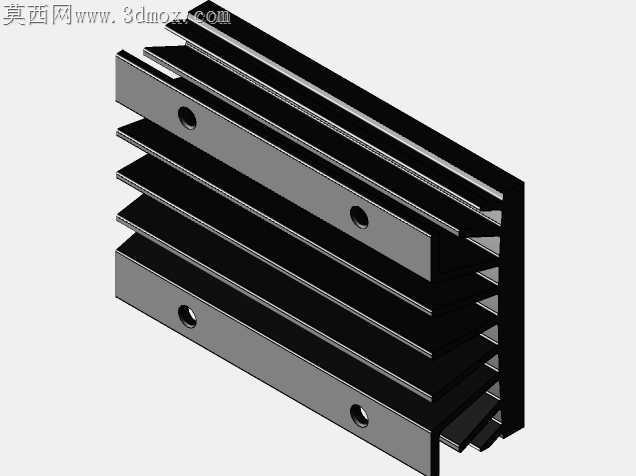

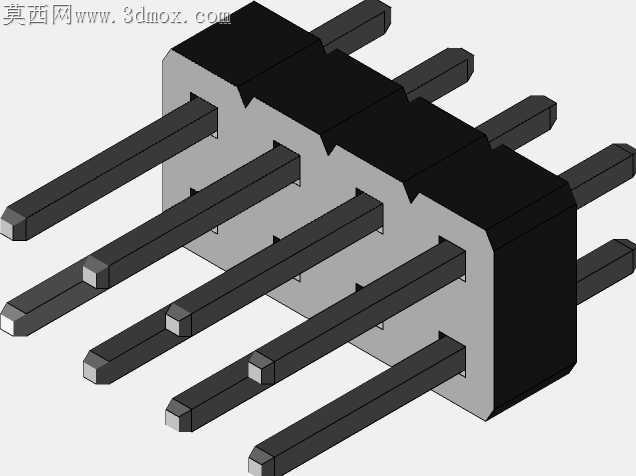

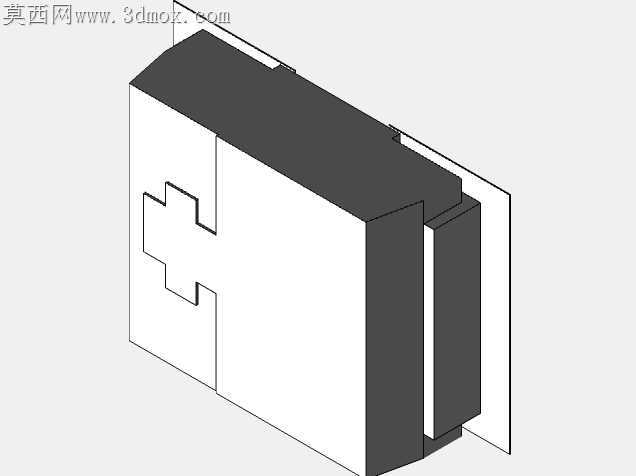

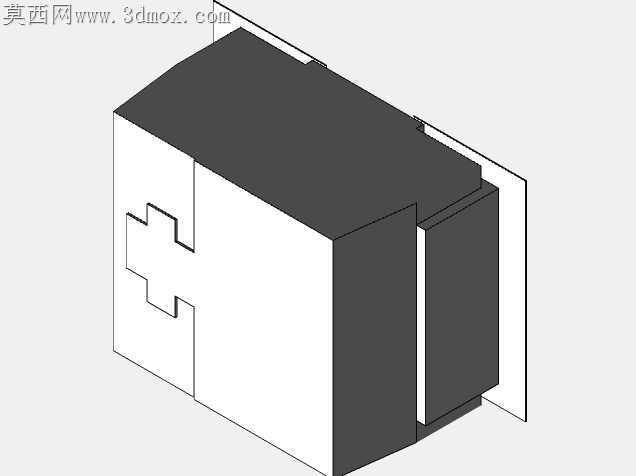

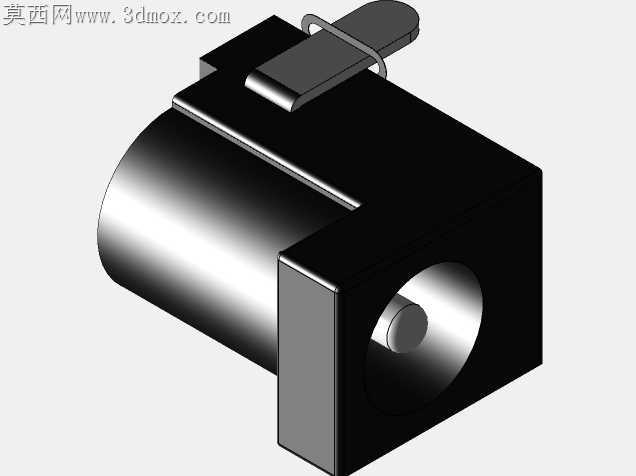

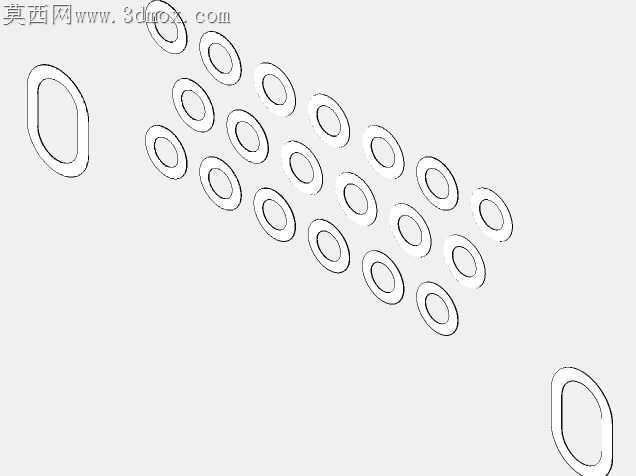

嵌入式开发板量产前的结构适配环节，最容易被忽略的就是散热模组与板载接口的干涉隐患，很多初版手板组装时才发现，散热片下压后会蹭到USB接口的金属屏蔽罩，或是排针座的固定柱与散热底座的安装孔位偏差超过0.3mm，直接导致整批外壳模具返工。这款开发板的结构调整完全围绕装配公差的冗余设计展开，板载四个USB接口的金属外壳边缘做了0.2mm的内收倒角，对应散热鳍片的侧边也切出了等宽的避让槽，哪怕SMT贴片时接口出现±0.15mm的位置偏移，散热模组下压锁紧时也不会刮蹭到接口的焊接引脚，避免组装过程中造成虚焊脱落。以太网接口的金属外壳高度比常规公模件压低了0.4mm，刚好适配散热底座的下沿高度，不会出现接口突出外壳、插网线时顶到散热片的问题。排针座的两侧特意预留了0.5mm的装配间隙，既方便后期插接杜邦线时的操作空间，也能避免散热模组长期受热膨胀后挤压排针，导致针脚弯曲接触不良。散热鳍片采用等距平行排布，每片鳍片的厚度控制在1.2mm，间距留足3mm，既保证自然对流的散热效率，也适配常规铣削加工的走刀路径，不需要特殊刀具就能一次加工成型，散热底座与核心芯片接触的平面做了0.02mm的平面度管控，贴导热垫时不会出现局部空隙导致的散热不均。板载的固定孔位全部做了沉头设计，螺丝锁紧后表面与PCB板齐平，不会突出刮蹭后期加装的外壳，电源接口旁边的小元件周围特意留出了绝缘间隙，哪怕散热底座出现轻微的装配偏移，也不会碰到电容电阻造成短路。所有接口的排布位置都经过实际插接线材的模拟验证，相邻USB接口同时插满设备时，插头之间不会出现互相挤压的情况，以太网接口旁预留的指示灯位置刚好避开散热片的遮挡，工作状态下能清晰看到灯效提示。这种结构调整没有改动原板的电路布局，只是在机械结构层面做了适配优化，不管是做教学实训的组装练习，还是做小批量的产品外壳开发，都能直接套用结构尺寸，省去反复测量孔位、调整干涉的麻烦，哪怕是刚接触硬件结构设计的新手，也能通过这个模型理解板级装配里的公差避让逻辑，明白电子硬件的结构设计不是简单的元件堆叠，每一处倒角、每一段间隙的预留，都是为了降低组装环节的不良率，提升长期使用的稳定性。
