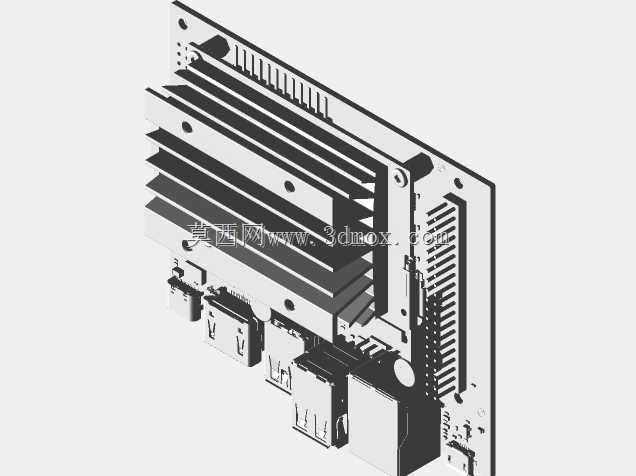

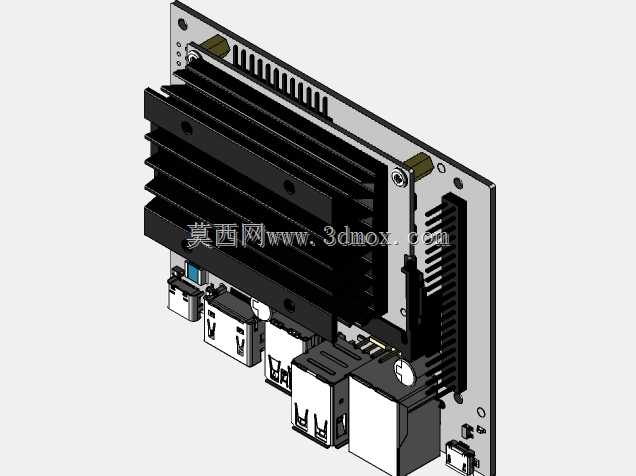

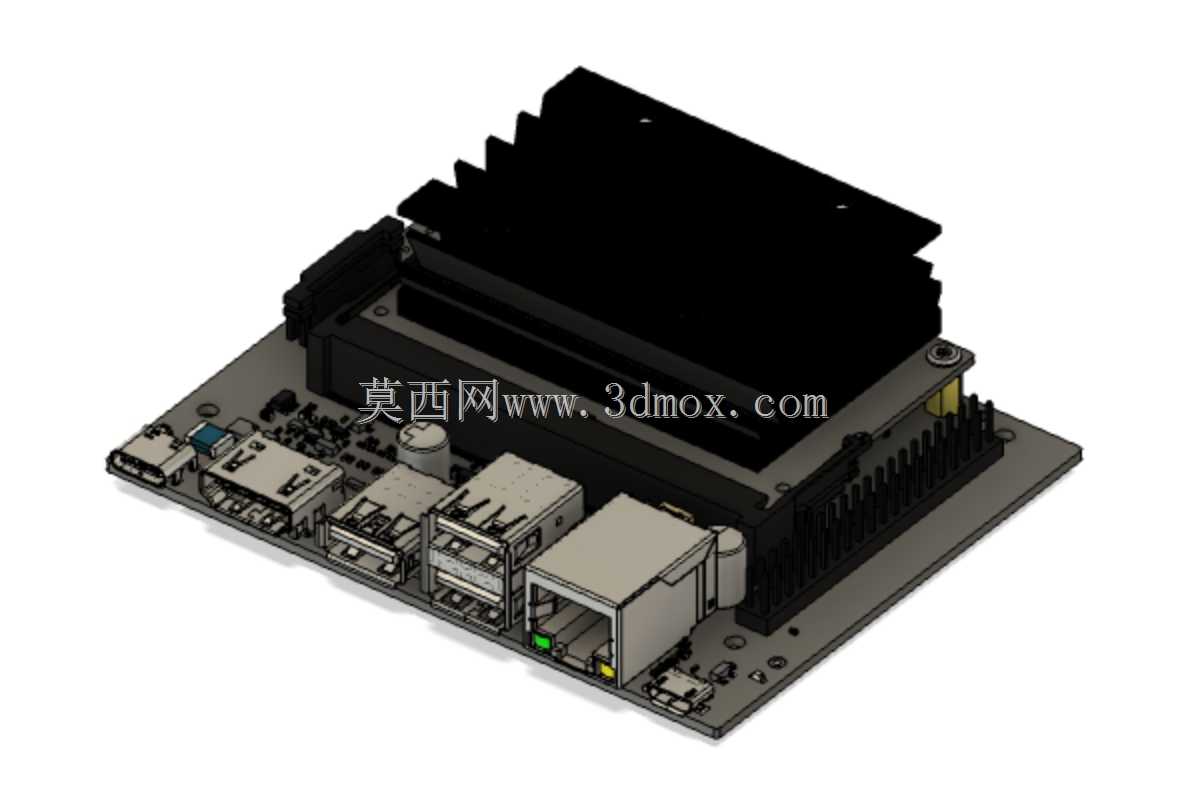

NVIDIA Jetson Nano 2GB固定式开发板结构

这款嵌入式单板计算设备的结构设计，首先围绕边缘端AI推理场景的实际部署需求展开，在紧凑的板型空间内完成了核心计算模块、散热组件、对外接口、固定结构的一体化整合，适配工业现场、智能终端、教学实验等多场景的嵌入式安装需求。从实际使用角度出发，该结构充分考虑了固定式安装的边界要求，板载的固定孔位按照通用嵌入式设备的安装间距设计，可直接适配标准工控壳体、设备内置安装位的固定需求，无需额外设计转接支架，能有效缩短嵌入式设备的开发装配周期。散热结构的设计是该结构的核心考量点，针对核心SoC的持续高负载运行场景，采用了被动式散热鳍片搭配底部辅助散热齿的组合结构，鳍片的排布方向顺着设备常规安装时的空气对流方向设置，在无主动风扇的场景下也能保证核心热量的快速导出，避免高负载运行时的过热降频问题，同时无风扇结构也适配粉尘、振动等复杂工业现场的使用需求，减少活动部件带来的故障点。接口布局的设计充分考虑固定式部署后的接线便利性，以太网接口、USB接口、HDMI接口、供电接口全部排布在板卡的单侧边缘，对应壳体开孔时可实现单侧集中走线，减少设备内部的线缆弯折与排布空间占用，同时接口的高度差经过精准校核，装配后接口端面与壳体面板的间隙控制在合理范围，避免出现插头无法完全插入、接口受力变形的问题。板上元件的排布遵循信号完整性与结构干涉规避的双重原则，高尺寸元件如电容、接口座、散热鳍片之间预留了足够的安全间隙，既避免装配时的元件磕碰，也减少高频信号之间的串扰影响；存储模块、扩展接口的位置设置在散热结构的侧方，避免长期受高温影响缩短元件使用寿命。从安装边界来看，整个板卡连同散热组件的整体高度控制在常规嵌入式壳体的内部空间阈值内，板卡边缘无突出的异形结构，可直接推入标准导轨式安装壳体内，底部元件的焊接高度经过校核，与安装底板之间预留了绝缘间隙，无需额外添加绝缘垫片即可完成常规安装，同时核心计算模块的固定结构采用了防震设计，在有持续振动的工业部署场景下，也能避免模块松脱导致的接触不良问题。
