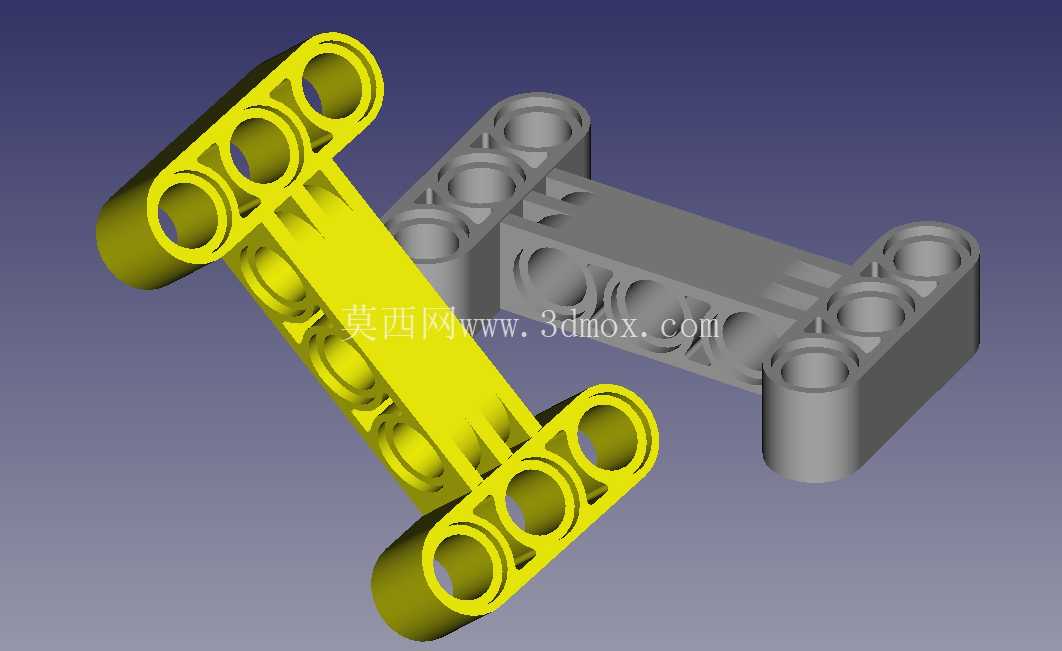

乐高3x5规格90度工字连接梁结构件

这类90度弯折的工字连接梁，是模块化拼装结构里常用的正交转接承载件，核心作用是在两个垂直的搭建平面之间建立刚性连接，同时通过带孔的梁体结构预留拓展安装位，满足多方向的组件拼接需求。从实际应用场景来看，这类零件既可以作为小型桌面级机械原型的框架转接节点，也能在教育类机械搭建套件里承担直角支撑的作用，比如搭建简易机械臂的关节基座、小型传送带的侧架转接、创客项目里的框架直角固定位，都能用到这类正交连接结构。

设计上采用3x5的孔位排布逻辑，梁体上的安装孔直径为4.85mm，适配标准的积木插销、十字轴类连接件，两个垂直方向的梁段分别预留对应数量的安装孔，能保证连接后两个方向的载荷均匀传递，不会因为孔位偏差出现安装卡滞或者连接松动的问题。工字截面的梁体结构是这类零件的核心设计点，相比实心矩形梁，工字结构在同等耗材用量下能获得更高的抗弯截面模量，在承受垂直于梁面的弯曲载荷时，能有效降低形变量，保证拼装完成的框架整体刚性，同时中空的肋板结构也能减轻零件自身重量，避免搭建的上部结构因为自重过大出现下垂变形。

零件的外形边界严格遵循模块化拼装的尺寸公差要求，两个垂直臂的长度分别对应3个孔距和5个孔距的标准单位，弯折处做了圆弧过渡处理，既可以避免直角位置的应力集中，提升零件的抗冲击性能，也能保证拼装时相邻零件不会出现干涉。安装层面，这类连接梁不需要额外的紧固件，依靠标准插销和孔位的过盈配合就能完成固定，孔位的同轴度公差控制在拼装允许的范围内，插销插入后不会出现松旷或者过紧无法拆卸的问题，同时梁体侧面的镂空结构也方便使用者在拼装完成后调整内部的走线或者加装小型传感器类配件。

从结构设计的角度看，这类零件的建模需要重点关注孔位的位置度公差，不同方向的孔中心距必须严格匹配标准模数，否则拼装时会出现孔位错位无法安装的问题；弯折处的过渡圆角要和相邻零件的倒角做匹配，保证直角拼接时两个梁体能完全贴合，不会出现缝隙。另外零件的拔模角度设置也需要考虑批量生产的脱模需求，孔壁的拔模方向要和梁体的开模方向保持一致，避免出现倒扣无法脱模的问题。不同配色的同结构零件，除了外观区分之外，力学性能保持一致，使用者可以根据搭建的外观需求选择对应颜色，不需要担心不同配色带来的强度差异。

在实际选型使用时，需要注意这类连接梁的承载上限，当作为主要承重节点使用时，建议在关键孔位加装金属轴套提升连接强度，避免大载荷下孔位出现蠕变松旷；如果是用于动态机械结构的搭建，要注意梁体的安装方向，让工字截面的强轴对应弯曲载荷的作用方向，最大化发挥结构的抗弯性能。这类正交连接梁的存在，能大幅降低模块化搭建时直角框架的拼接难度，不需要额外组合多个直梁就能获得稳定的90度连接节点，减少整体结构的零件数量，降低拼装复杂度，同时也能让搭建完成的结构外观更整洁，减少多余连接件带来的突出结构。
