智能小车集成式齿轮减速驱动轮结构

项目分类:通用机械零部件 发布时间:2026-05-26 ID:1161031
  • 智能小车集成式齿轮减速驱动轮结构

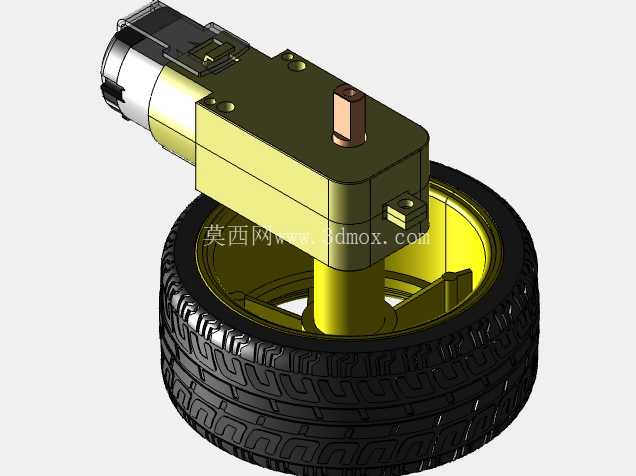

这套集成式齿轮减速驱动轮,是小型移动行走设备里非常典型的动力执行端总成,目前在教育类智能小车、小型AGV转运单元、巡检探测机器人、桌面级移动作业平台上应用极广,很多做小型移动设备开发的结构工程师,在选型轮组时都会优先考虑这类集成度高的总成件,不用单独拆分匹配电机、减速箱、轮毂、轮胎的配合公差,能大幅缩短样机开发周期。

从实际功能逻辑上看,这套轮组把直流驱动电机、蜗轮蜗杆式减速箱、轮毂安装位、橡胶轮胎全部整合为一个独立单元,动力从电机输出轴进入减速箱内部,经过多级齿轮组降速增扭之后,直接传递到和减速箱输出轴固连的轮毂上,带动外层橡胶轮胎转动,整套传动链没有额外的联轴器或者转接件,动力传递路径短,传动损耗比分体式组装的轮组低不少。实际使用中,这类轮组单轮就能提供足够的牵引扭矩,哪怕是搭载了传感器、控制板、电池组的1-3kg级小型移动平台,单轮驱动或者双轮差速布置都能满足平地行走、小坡度爬坡的动力需求,很多双轮差速的智能小车,会把两个这类轮组对称布置在车体中部前后轴线位置,配合前后的万向从动轮,就能实现原地转向、小半径转弯的动作,转向灵活性比四轮转向的结构简单很多,控制逻辑也更容易实现。

从设计思路层面拆解,这套轮组的结构布局做了很明确的功能分区:电机部分卧式布置在减速箱的侧方,和减速箱壳体通过定位止口加螺丝锁紧,保证电机输出轴和减速箱一级齿轮的同轴度,避免长期运转出现齿轮偏磨的问题;减速箱采用方形的金属壳体,既可以作为齿轮组的容纳腔体,也承担了轮组和车体安装的连接基座功能,壳体上方预留的两个带螺纹的安装孔,就是直接用来和小车底盘的安装位锁付固定的,不需要额外设计安装支架,安装基准面就是减速箱的上平面,加工时只要保证底盘安装面的平面度,就能保证轮组安装后输出轴和地面平行,轮胎接地面积均匀,不会出现偏磨或者行驶走偏的问题。轮毂部分采用内嵌式设计,轮胎胎圈卡入轮毂的环形卡槽内,轮毂中心和减速箱输出轴通过D型切面配合传递扭矩,不需要额外的键连接,装配时只要把轮毂对准输出轴压入,再用轴端挡圈锁止就能完成固定,拆装维护非常方便。

关于安装边界和尺寸配合,做结构设计时需要重点关注几个参数:首先是轮组的总高度,也就是从减速箱安装基准面到轮胎最下沿的垂直距离,这个尺寸直接决定了小车底盘的离地间隙,设计底盘安装位时要预留足够的空间,避免轮胎转动时和底盘结构发生干涉;其次是轮组的轴向总宽度,也就是从电机尾部到轮胎外侧的横向尺寸,双轮对称布置时要计算好两个轮组的中心距,保证两个轮胎之间的宽度和车体宽度匹配,不会出现轮胎超出车体或者和车体侧壁摩擦的问题;第三是减速箱输出轴的中心高度,这个尺寸是轮系布置的核心基准,和从动万向轮的安装高度要做匹配计算,保证四个轮子(双驱动轮+双从动轮)都能均匀接地,不会出现某个轮子悬空导致牵引力不足的问题。另外轮胎采用的是带细密胎纹的橡胶材质,胎面的纹路设计既可以增加和地面的摩擦力,在硬质木地板、瓷砖、水泥地面都能有足够的抓地力,同时橡胶材质本身的弹性可以过滤掉地面微小凸起带来的振动,减少车体上搭载的传感器因为振动出现的数据漂移问题,这一点对于搭载视觉传感器、惯性测量单元的智能小车来说尤为重要。

在实际选型适配时,还要注意轮组的负载匹配,这类集成轮组的减速箱齿轮多为粉末冶金材质,连续运转的额定负载有明确区间,不要用在超过额定负载的场景下,否则容易出现齿轮打齿、电机过热烧毁的问题;安装时减速箱壳体的固定螺丝要采用对角锁紧的方式,保证安装面受力均匀,避免因为锁紧力不均导致减速箱壳体变形,影响内部齿轮的啮合间隙。另外这套轮组的出线方向是从电机尾部引出,设计底盘走线槽时要在电机尾部预留足够的走线空间,避免线材被转动的轮胎剐蹭破损,造成电路短路的问题。很多新手工程师在做这类轮组集成时,容易忽略轮胎的压缩量,也就是轮组承受车体重量后,橡胶轮胎被压缩的变形量,计算底盘离地间隙时要把这个压缩量预留出来,避免车体满载后底盘离地间隙过小,遇到地面凸起时刮擦底盘结构。
