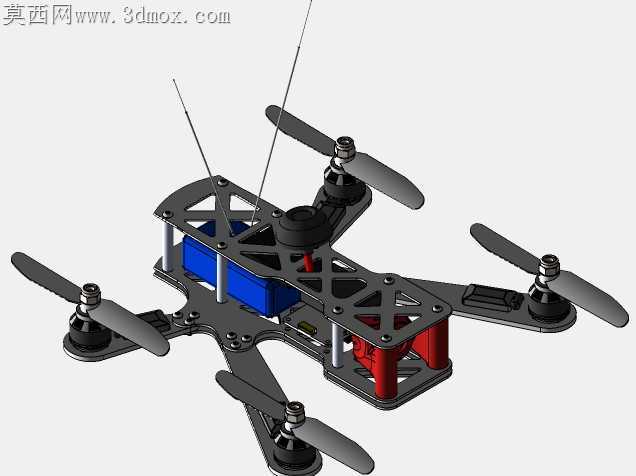

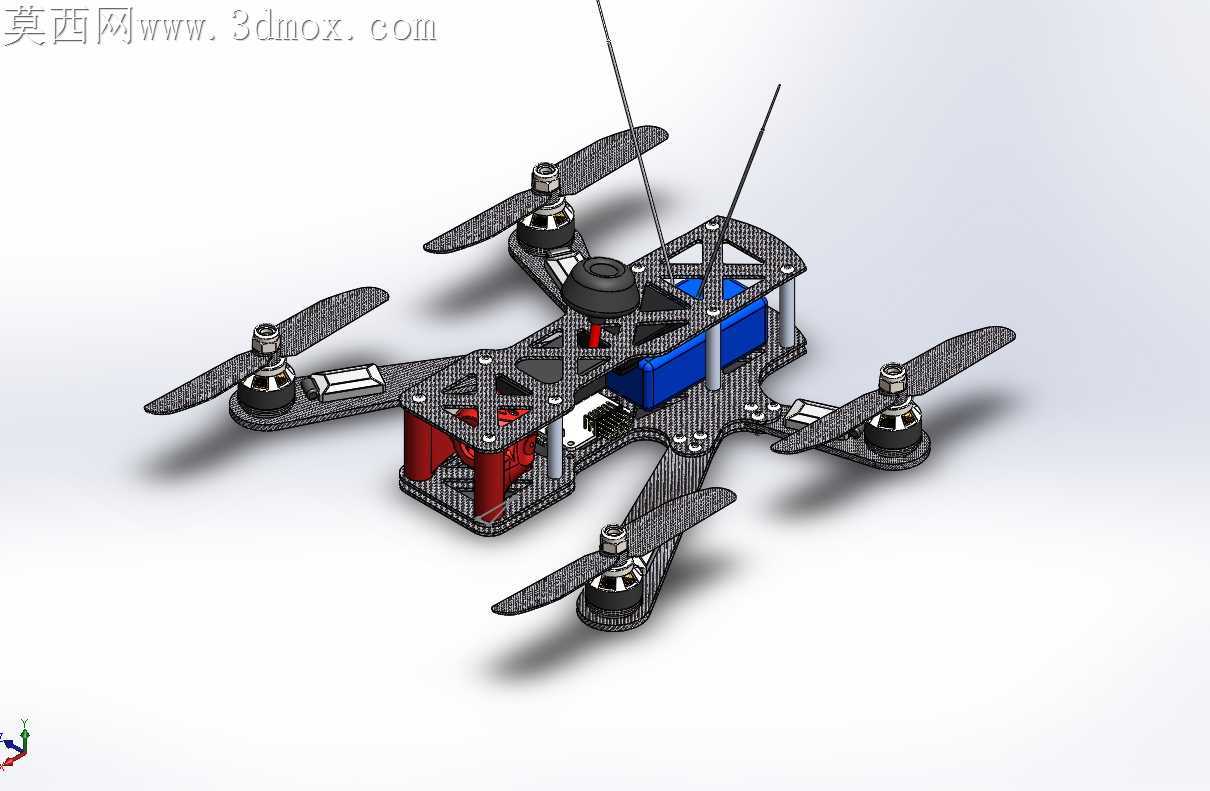

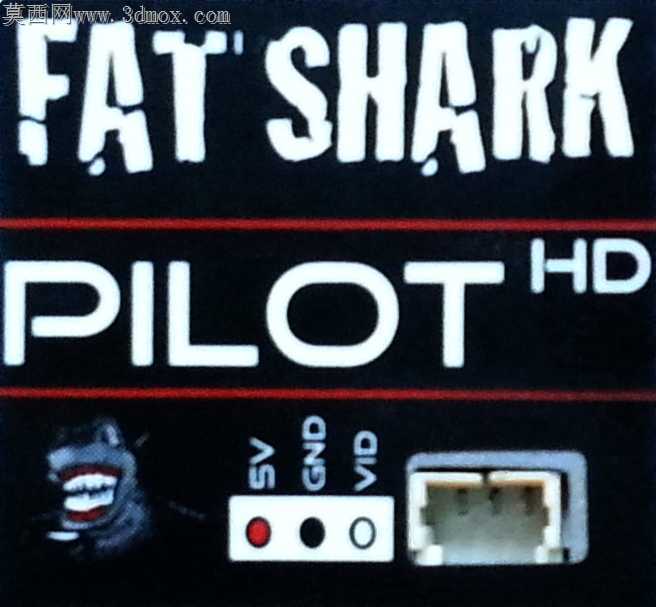

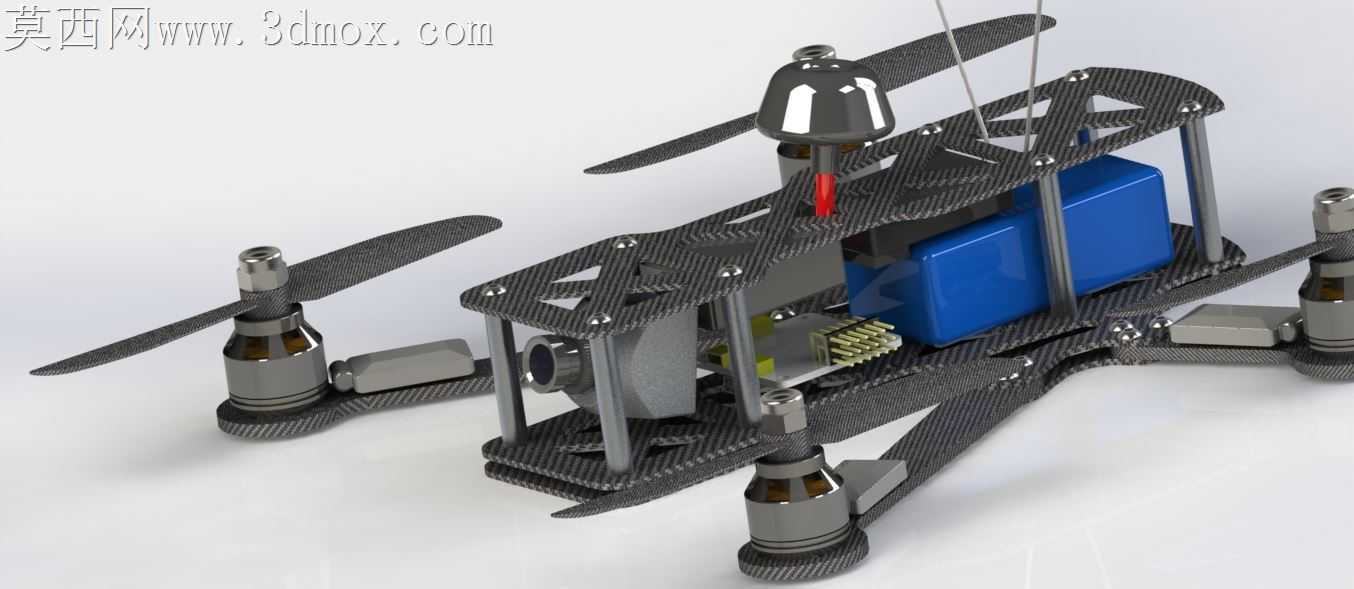

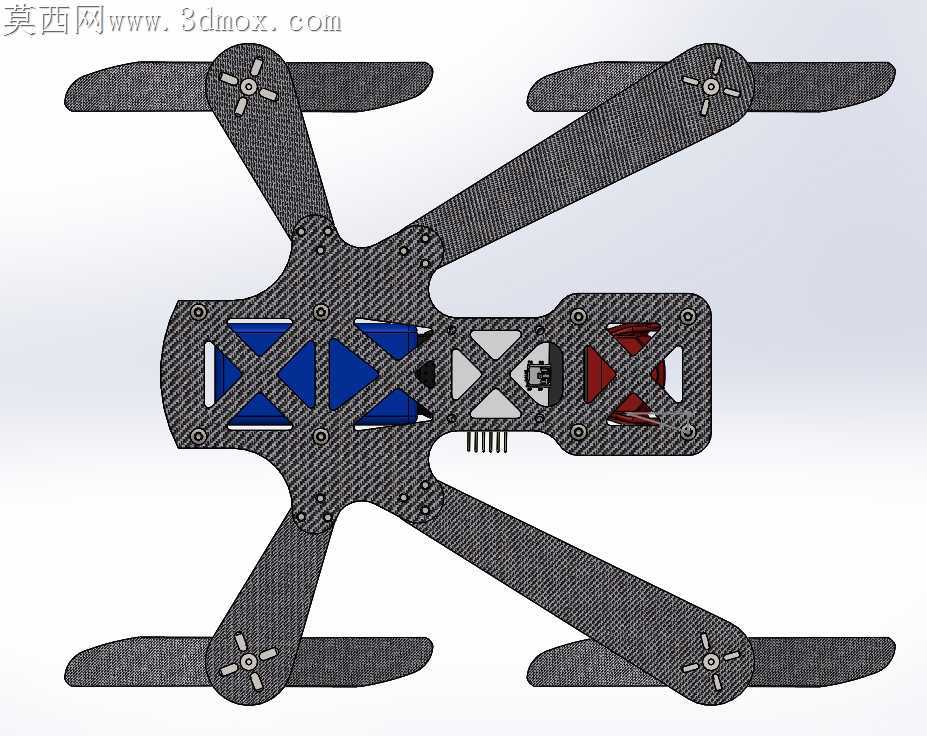

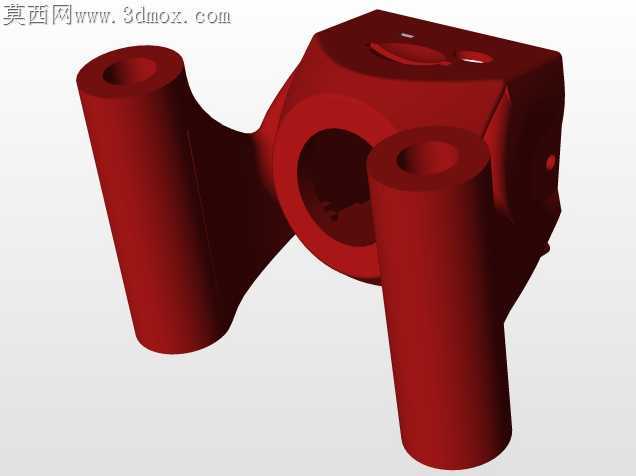

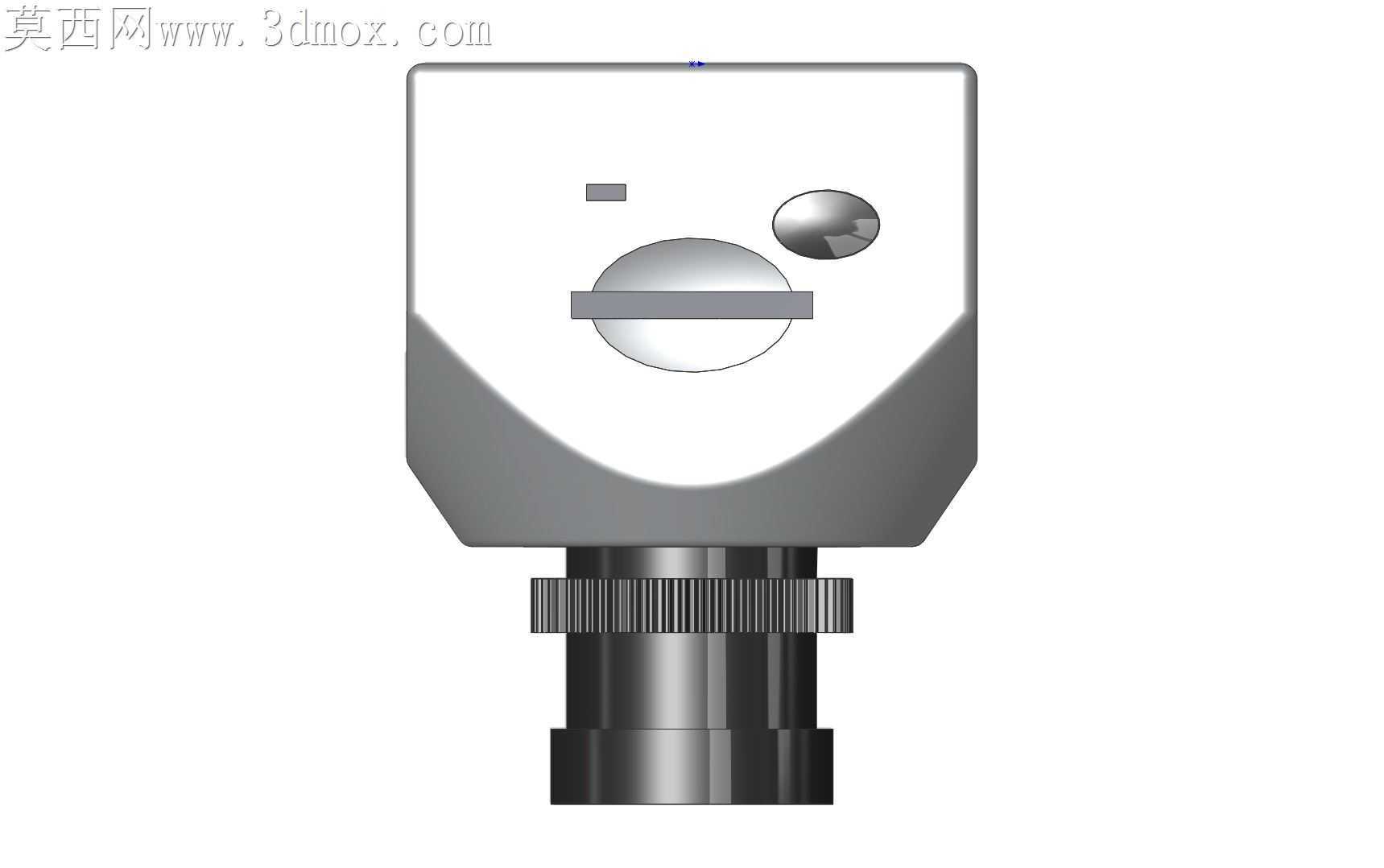

碳纤维框架四旋翼穿越飞行器结构设计

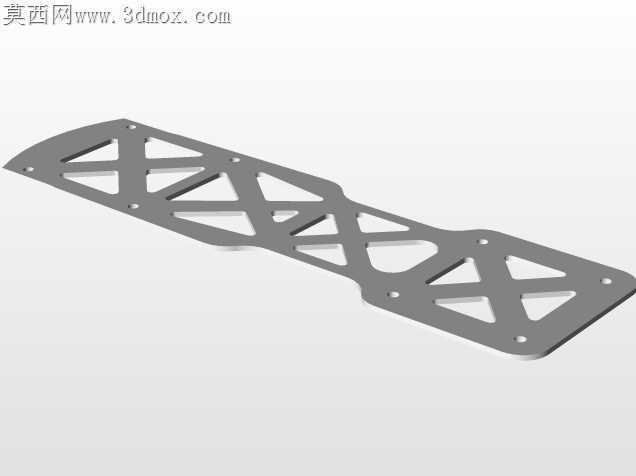

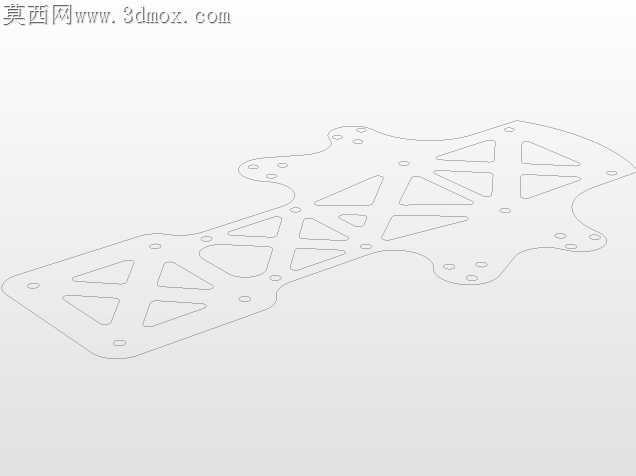

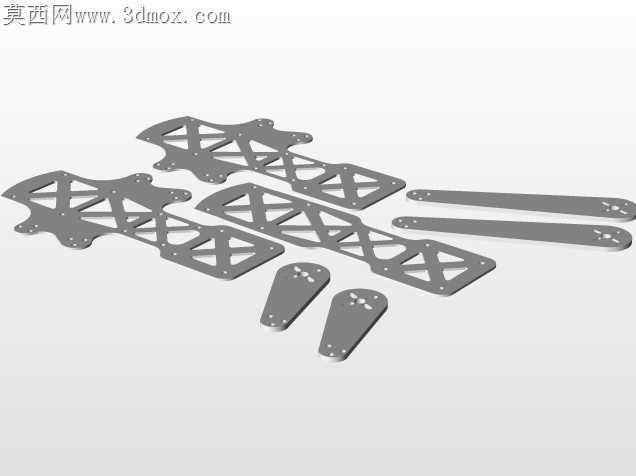

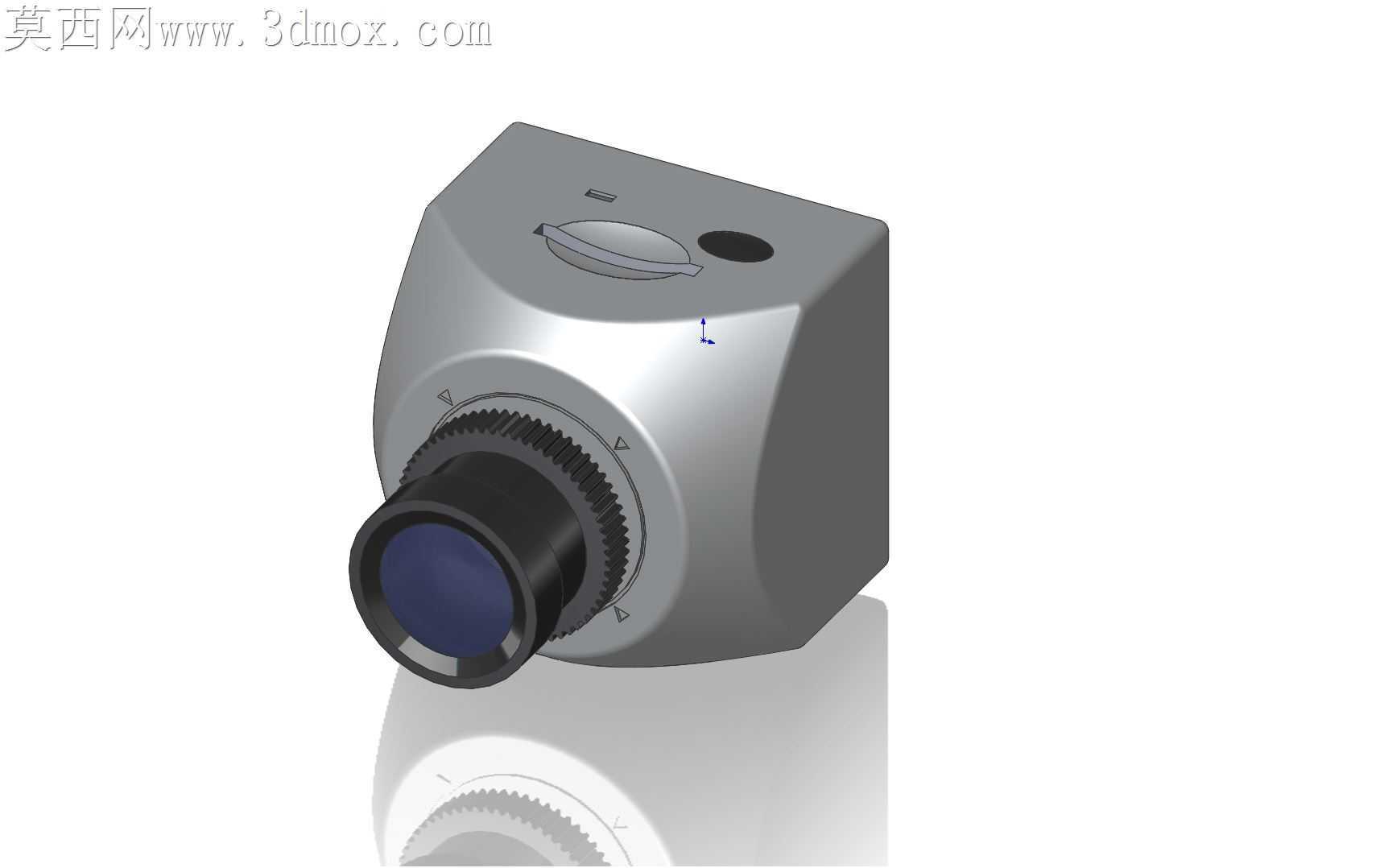

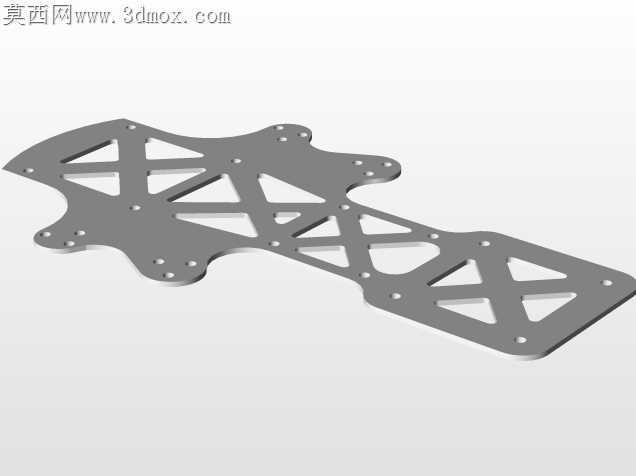

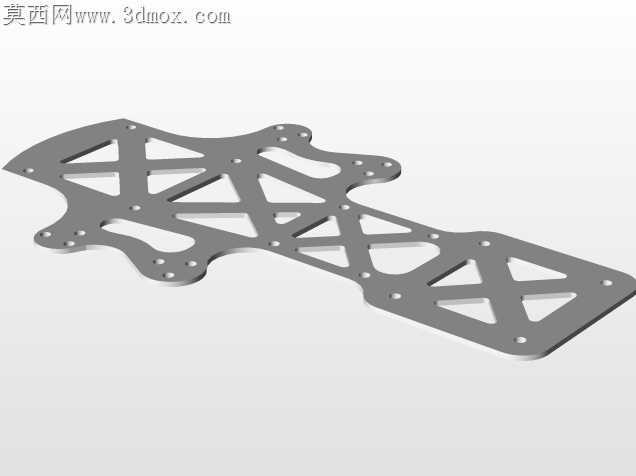

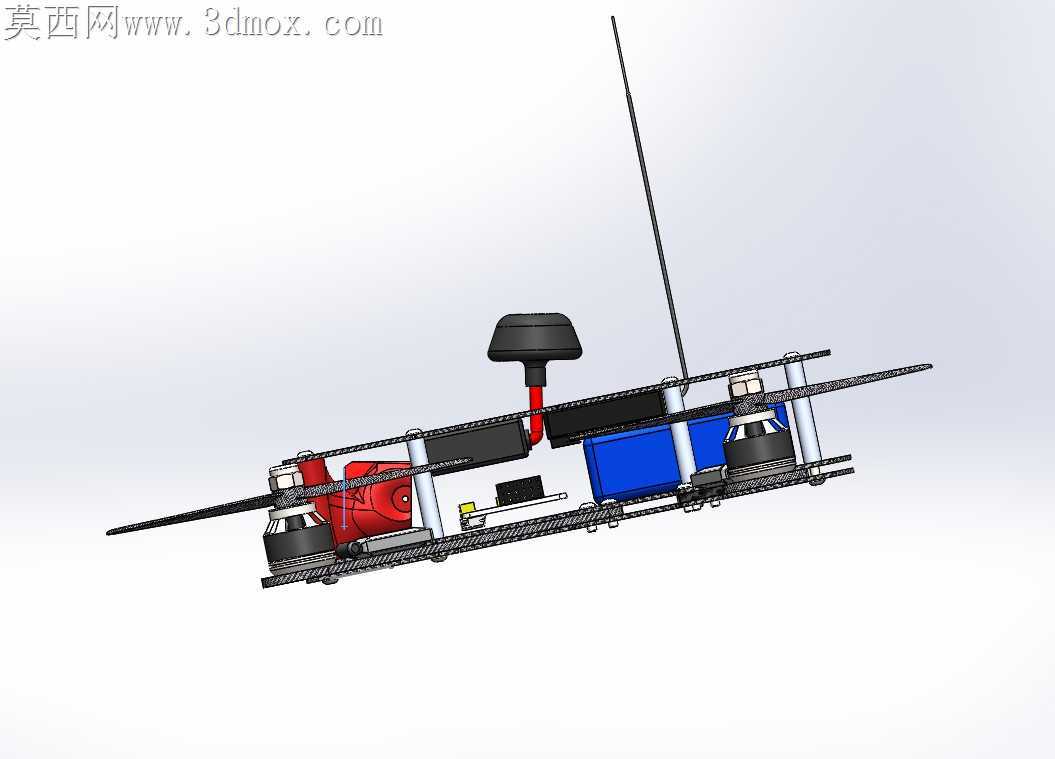

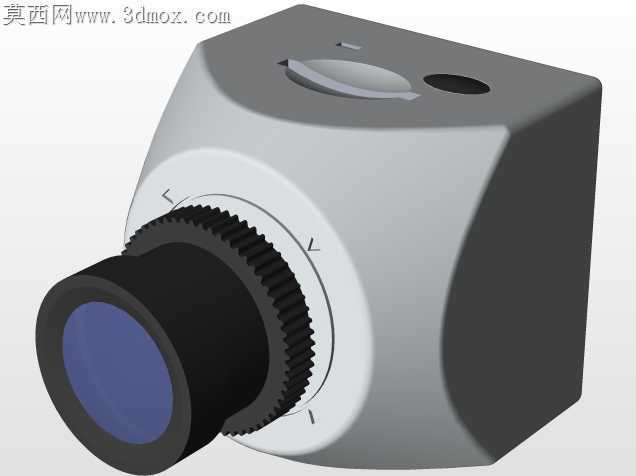

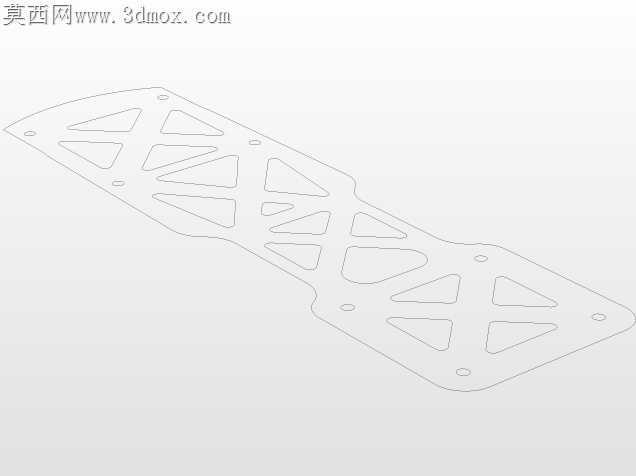

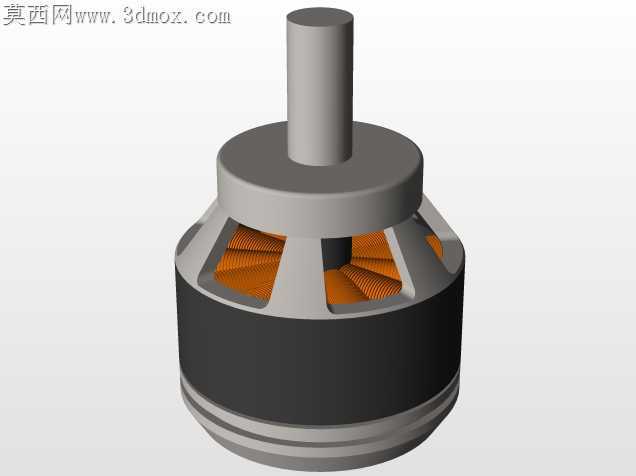

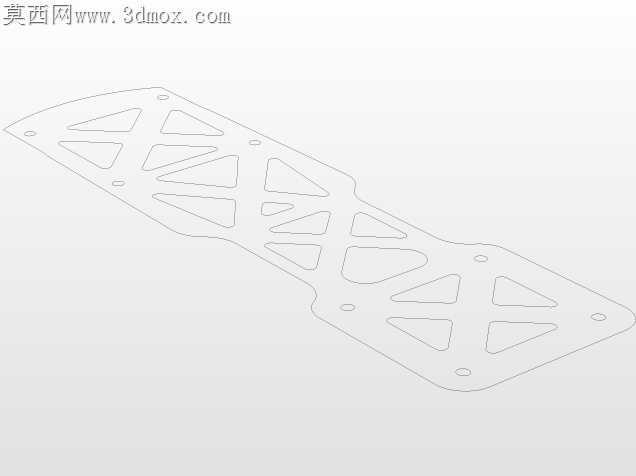

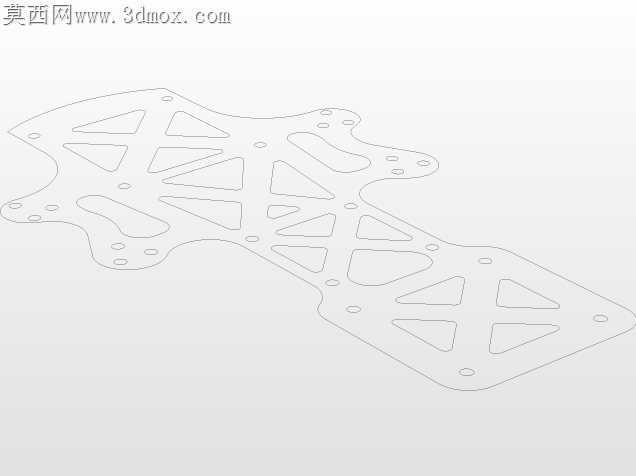

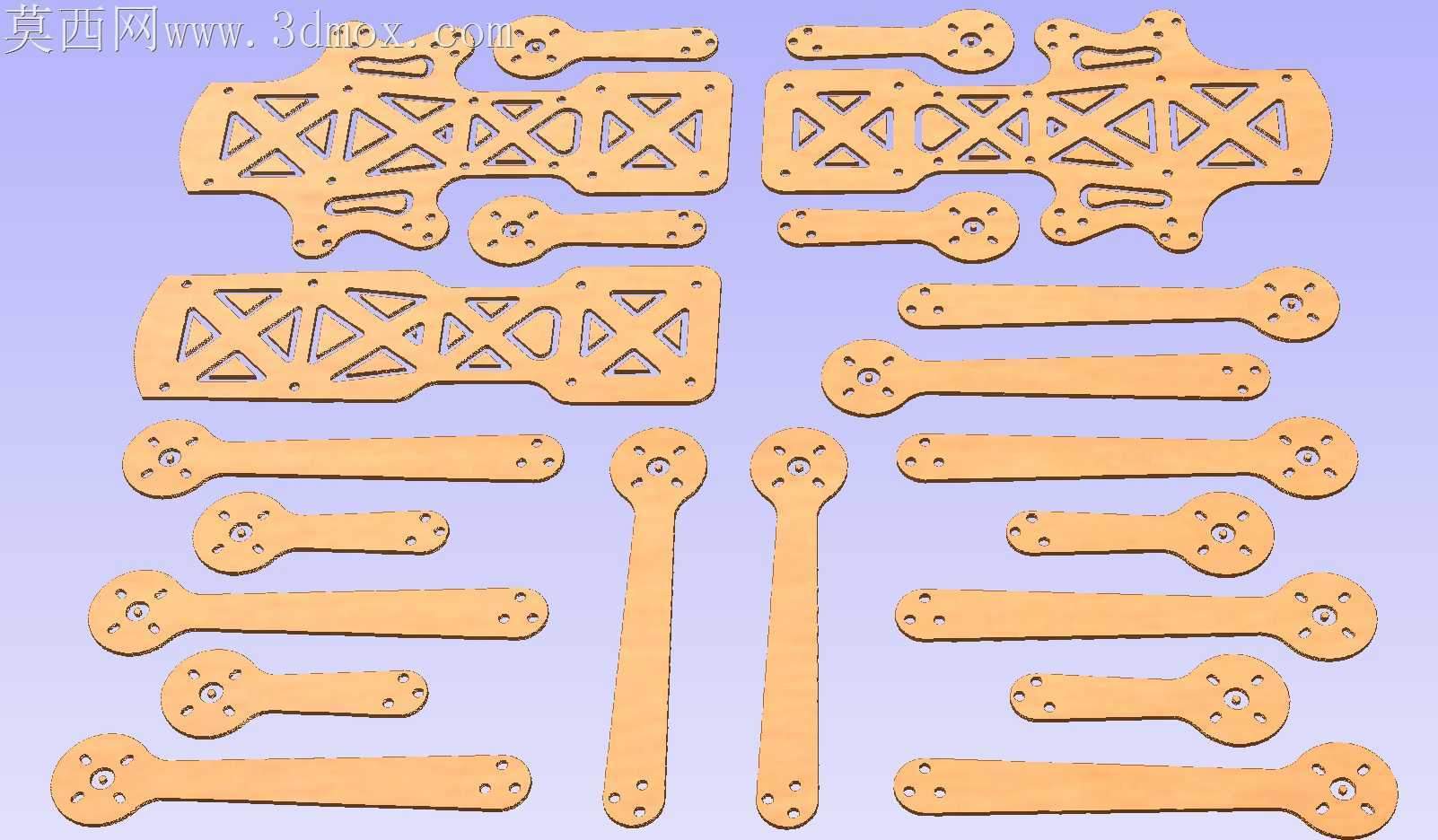

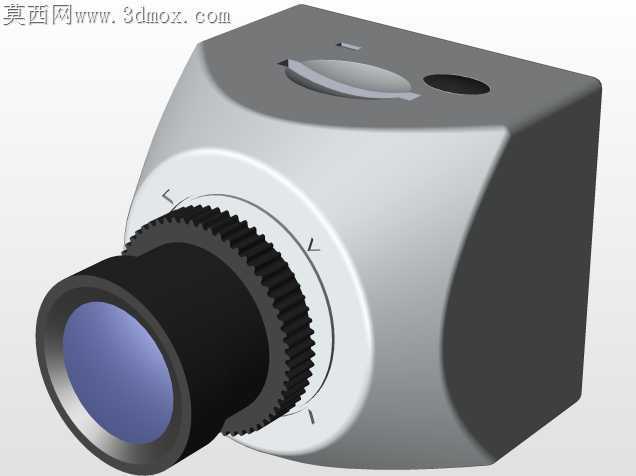

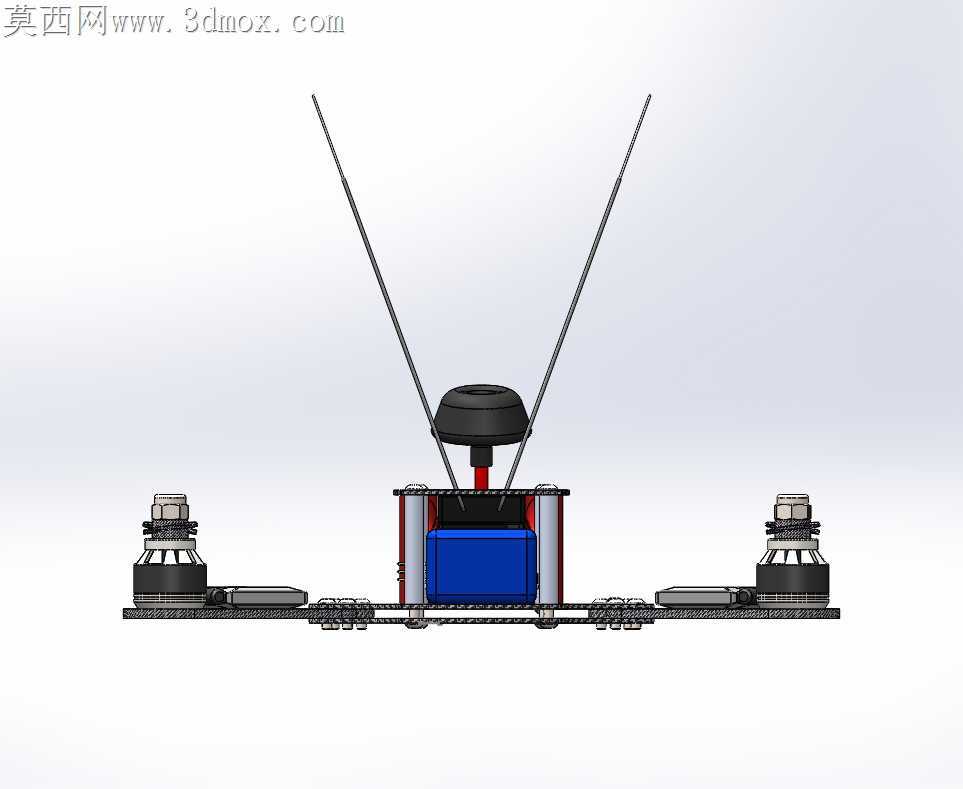

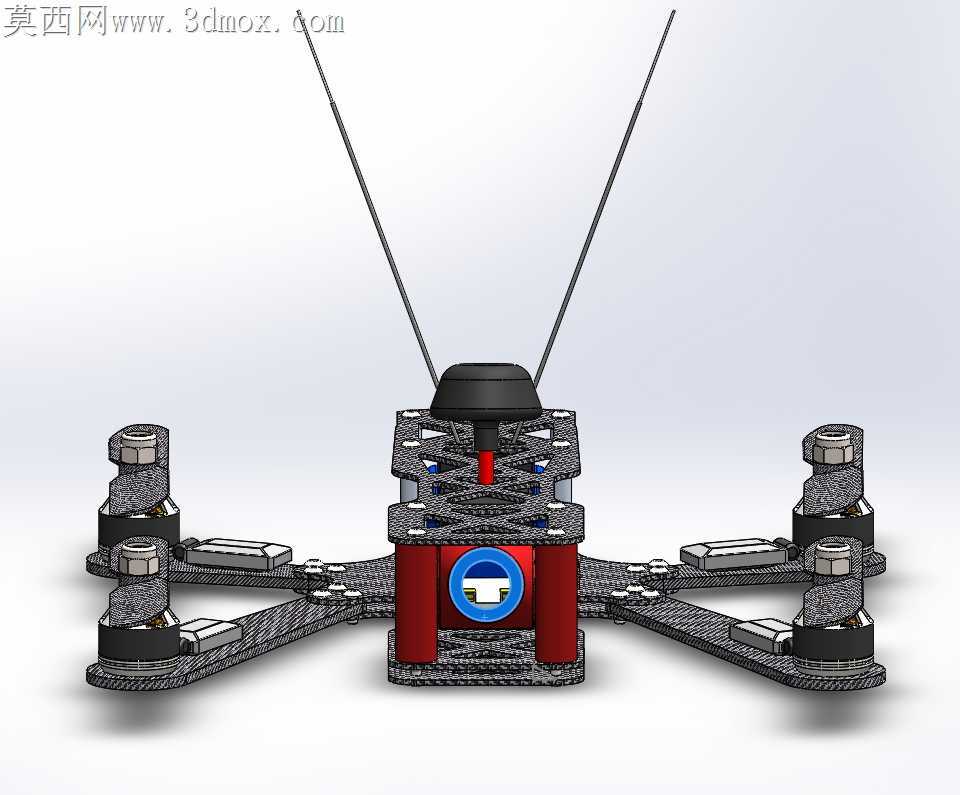

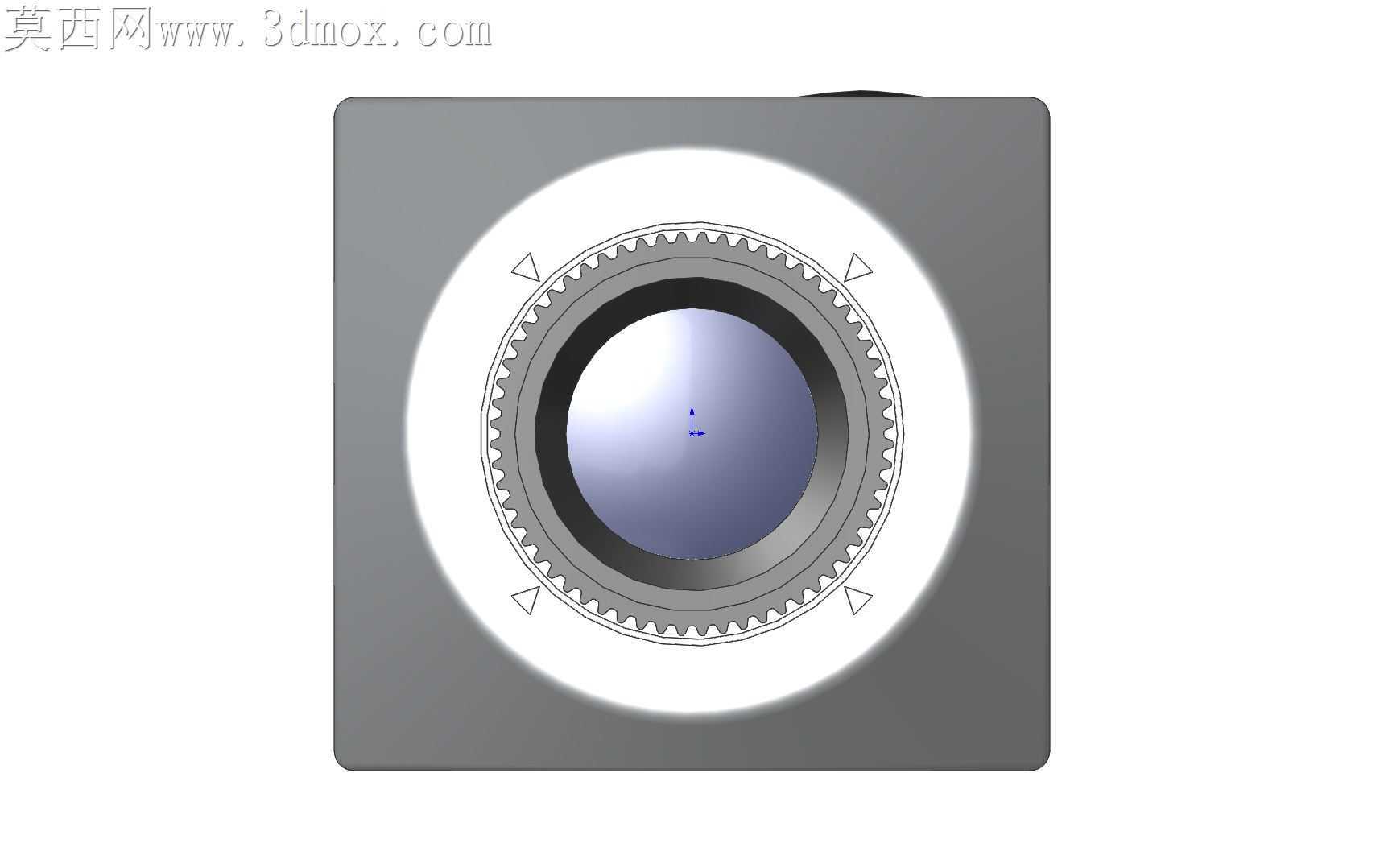

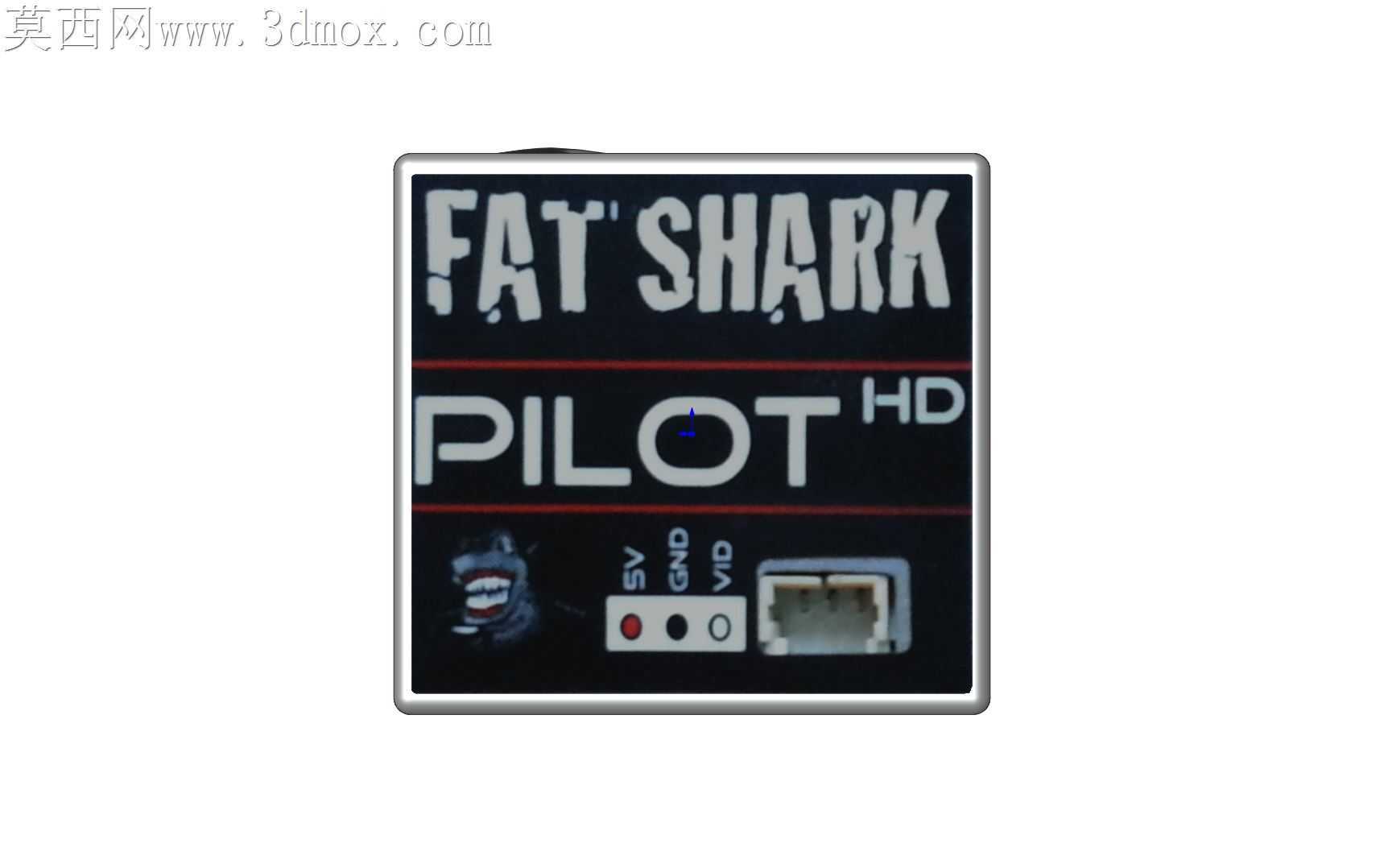

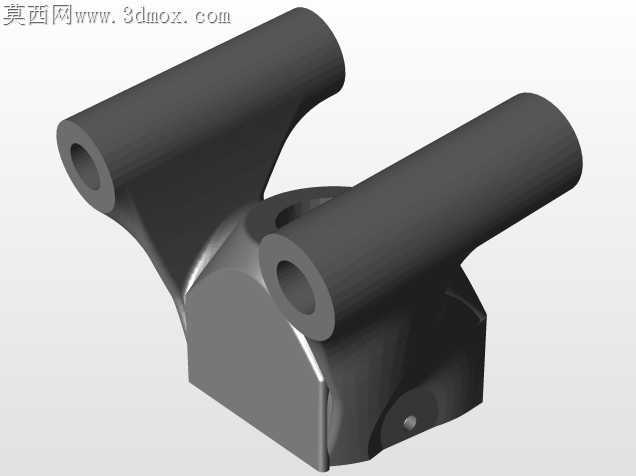

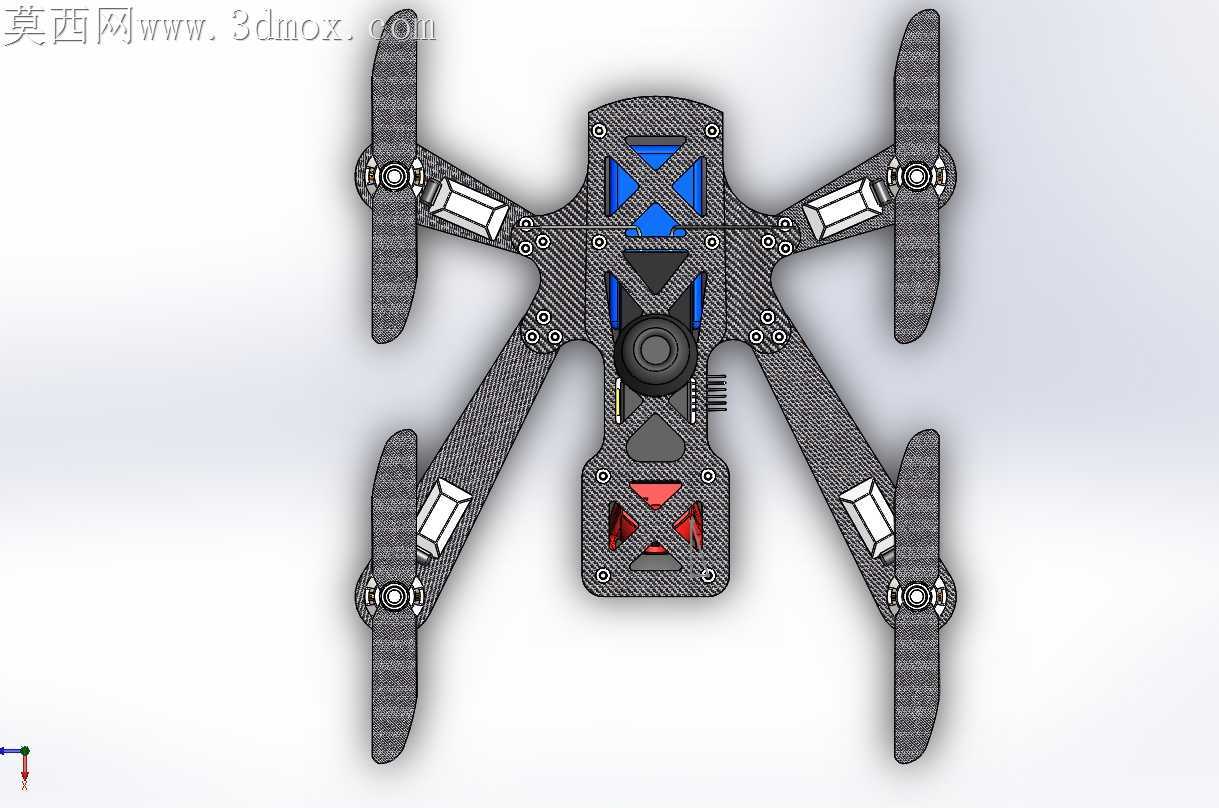

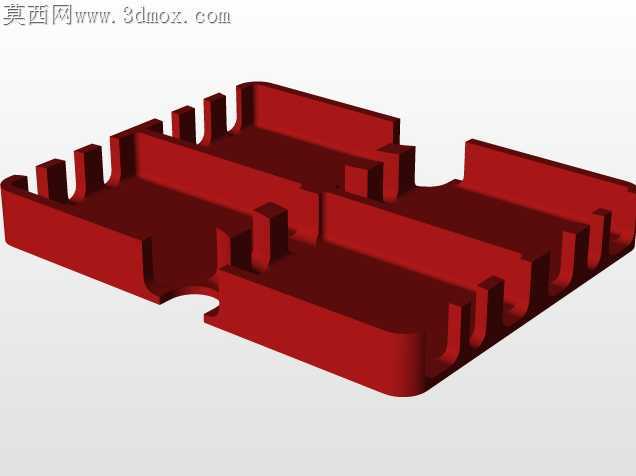

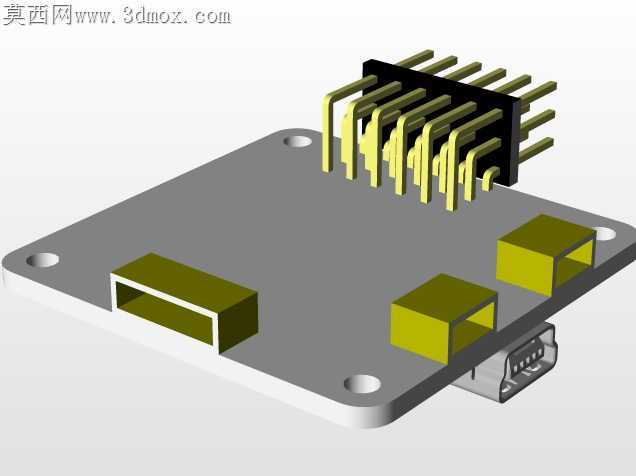

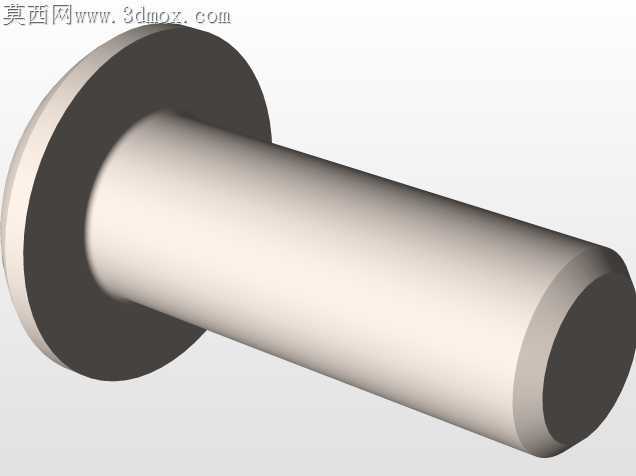

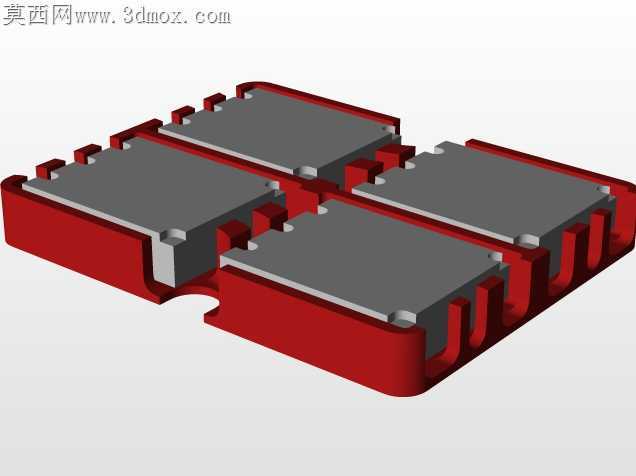

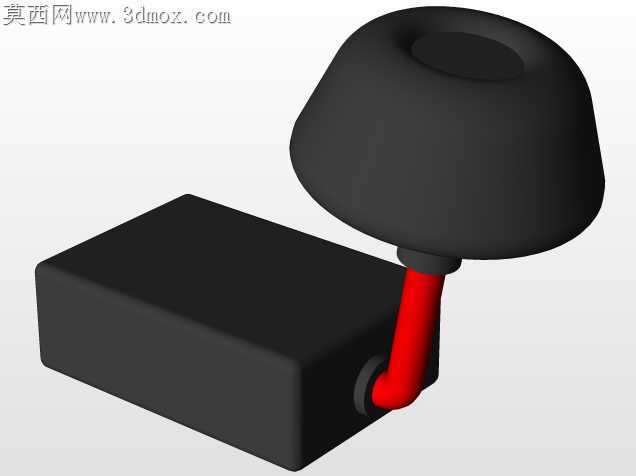

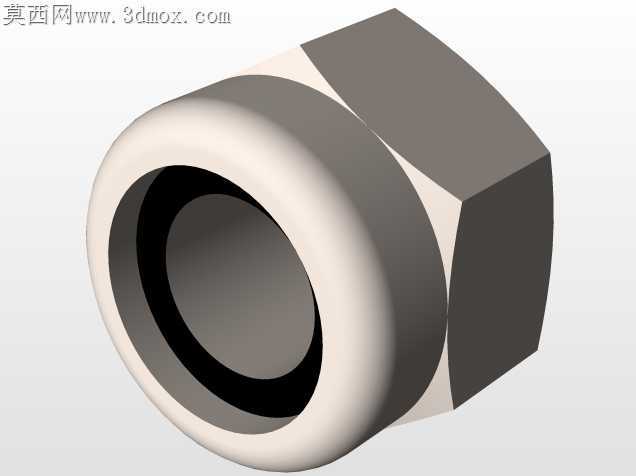

小尺寸穿越机炸机后机架开裂、电机座同轴度偏移是飞手日常调试最头疼的加工适配问题，这款四旋翼机架的结构设计完全围绕碳纤维板材的加工特性做了适配调整。机臂与中心板的连接位置没有采用常见的直角搭接结构，所有承力转接处都做了圆弧过渡挖空，既避开了碳纤维板材切割时直角位置易出现的层间撕裂缺陷，也能在炸机冲击时让应力顺着纤维方向分散，不会在连接孔位处出现应力集中断裂。电机安装座的沉孔深度做了0.1mm的公差预留，刚好适配常用2204电机的安装凸台，压入后不需要额外打胶就能保证电机轴与机臂平面的垂直度，减少飞行时的动平衡抖动。中心板的电调安装槽做了错位开槽设计，避开了碳板导电的特性，电调信号线与电源线分走不同的槽位，不需要额外加绝缘套管就能避免信号干扰，飞控安装位周围预留了2mm的减震棉安装间隙，不会因为机架加工的平面度误差导致飞控陀螺仪受振动影响。电池绑带的穿槽位置做了倒圆角处理，不会在频繁更换电池时磨断尼龙绑带，图传天线的固定座直接集成在中心板尾部，不需要额外打印天线座，减少了整机的额外配件数量。机架上层板的镂空形状不是随意做的减重设计，每一处挖空的位置都对应了常见飞控、电调的接线焊点位置，组装时不需要抬起飞控就能完成接线，后期检修更换配件时不用拆解整个机架。机臂的厚度做了梯度变化，靠近中心板的位置厚度更大，电机端厚度稍薄，既保证了机臂的整体刚性，又不会在电机端增加不必要的重量，飞行时的机臂谐振频率刚好避开了常用桨叶的振动频率，不需要额外加滤波电容就能获得干净的陀螺仪数据。所有螺丝孔位都做了0.2mm的扩孔处理，适配M2螺丝的安装公差，不会因为碳板切割的孔位收缩导致螺丝拧入时撑裂板材，机架边缘都做了0.3mm的倒角处理，组装时不会划伤手，也不会刮破电池外皮。
