八旋翼载人飞行器机架结构设计

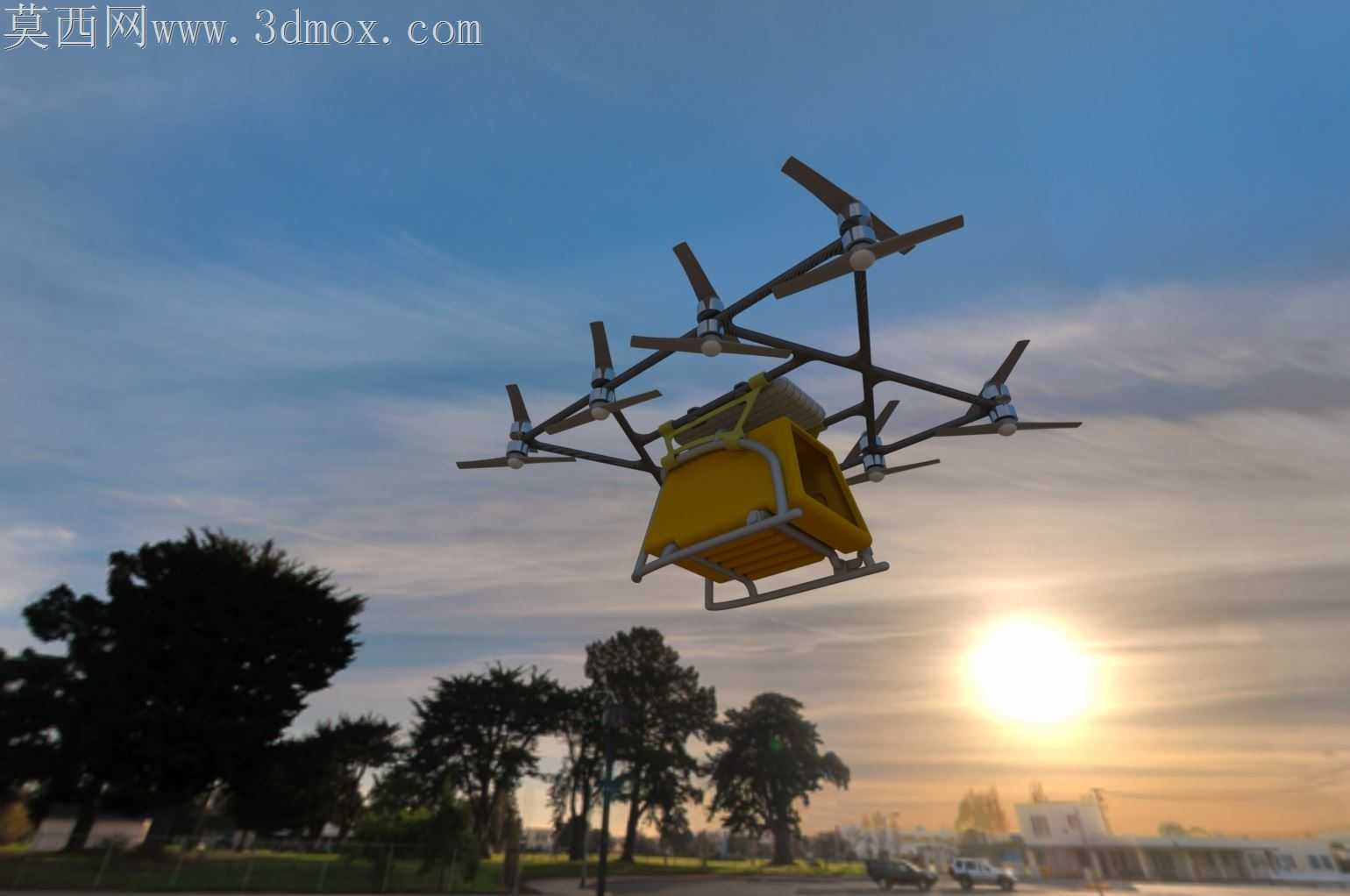

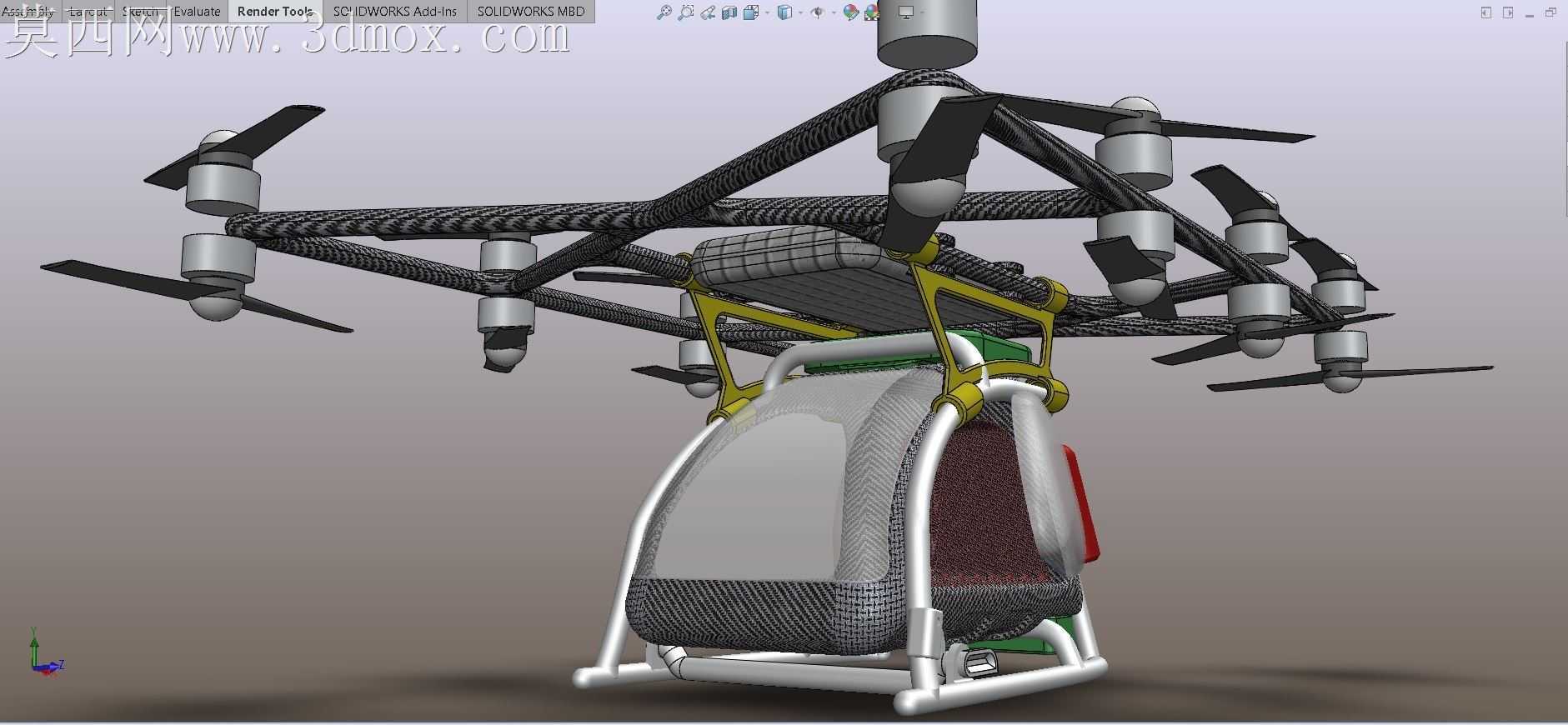

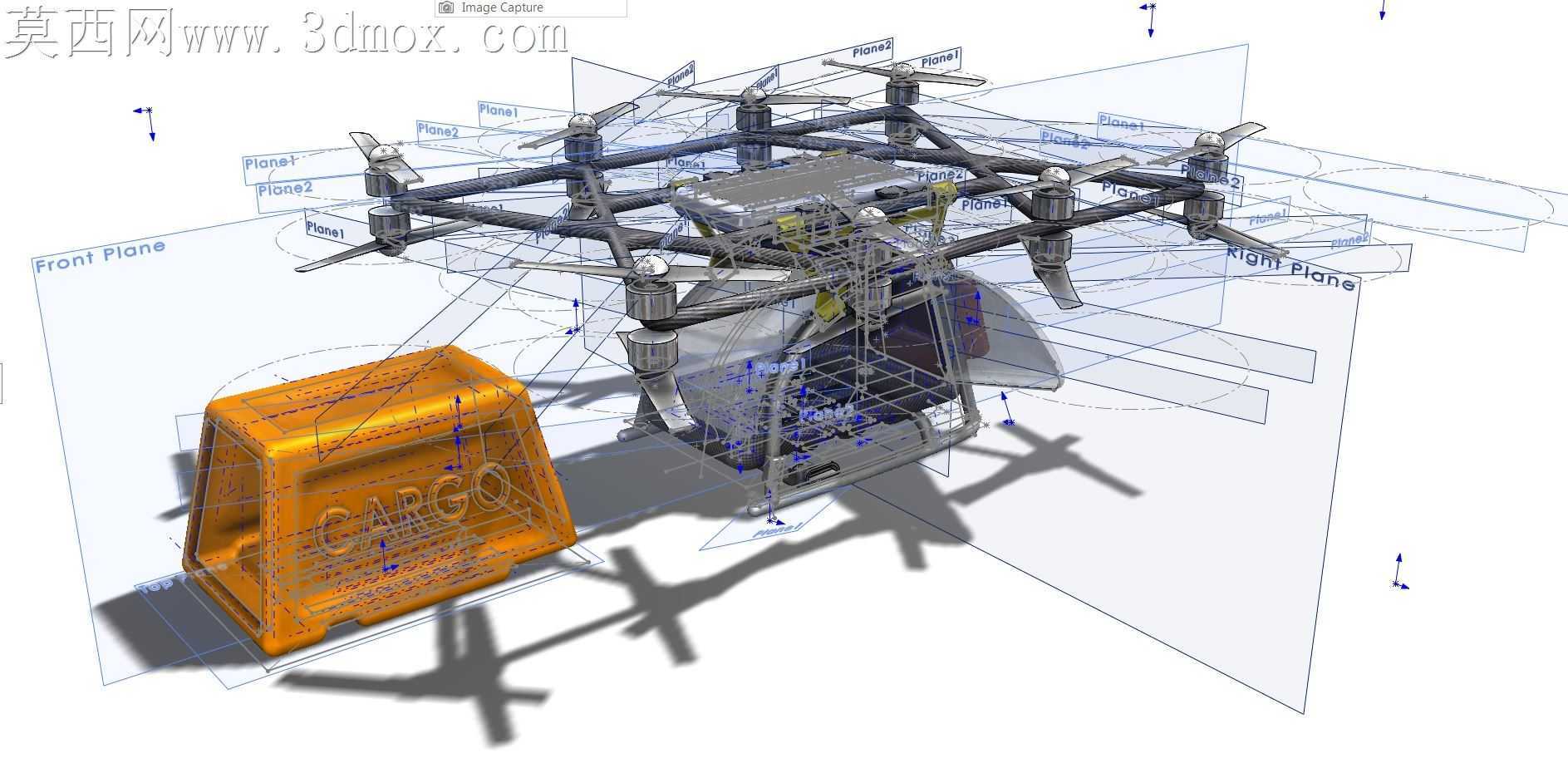

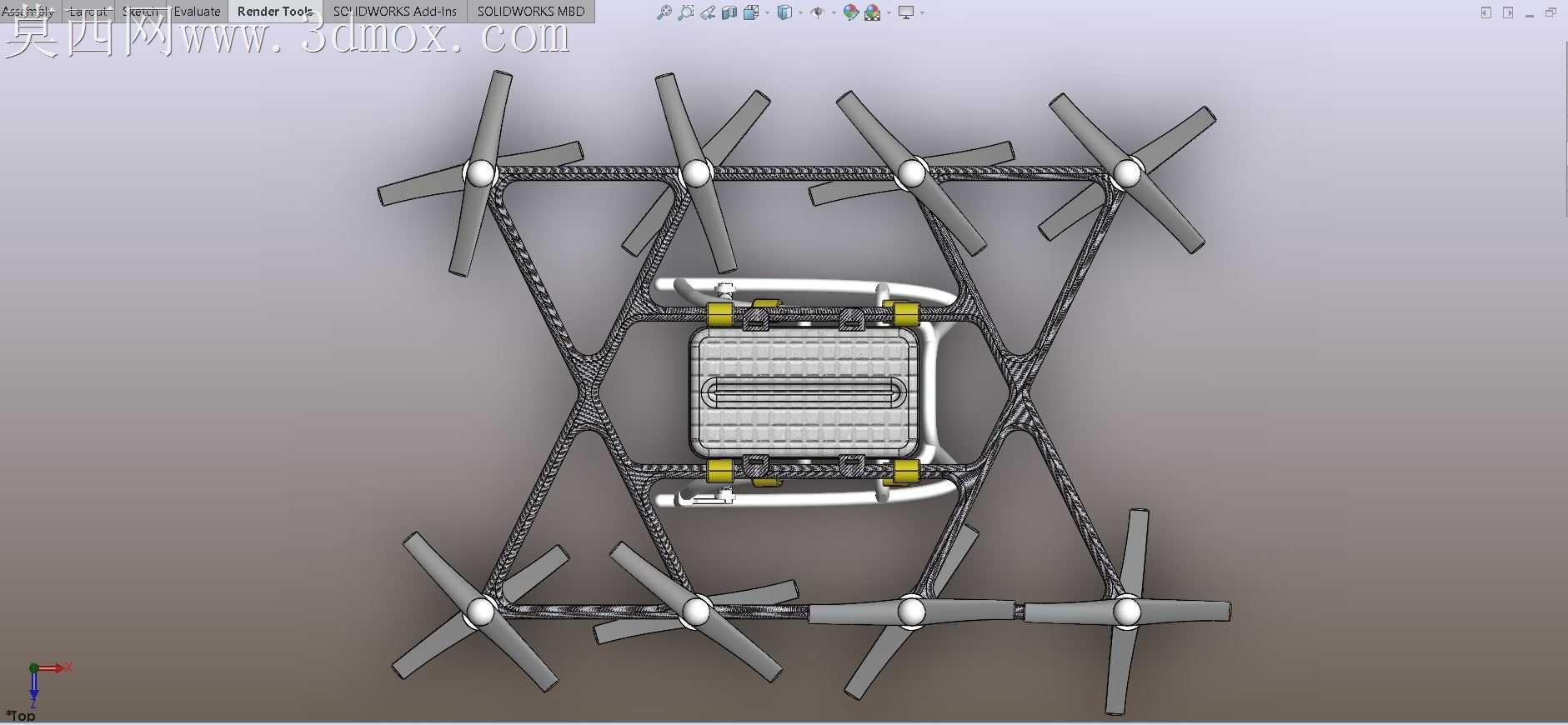

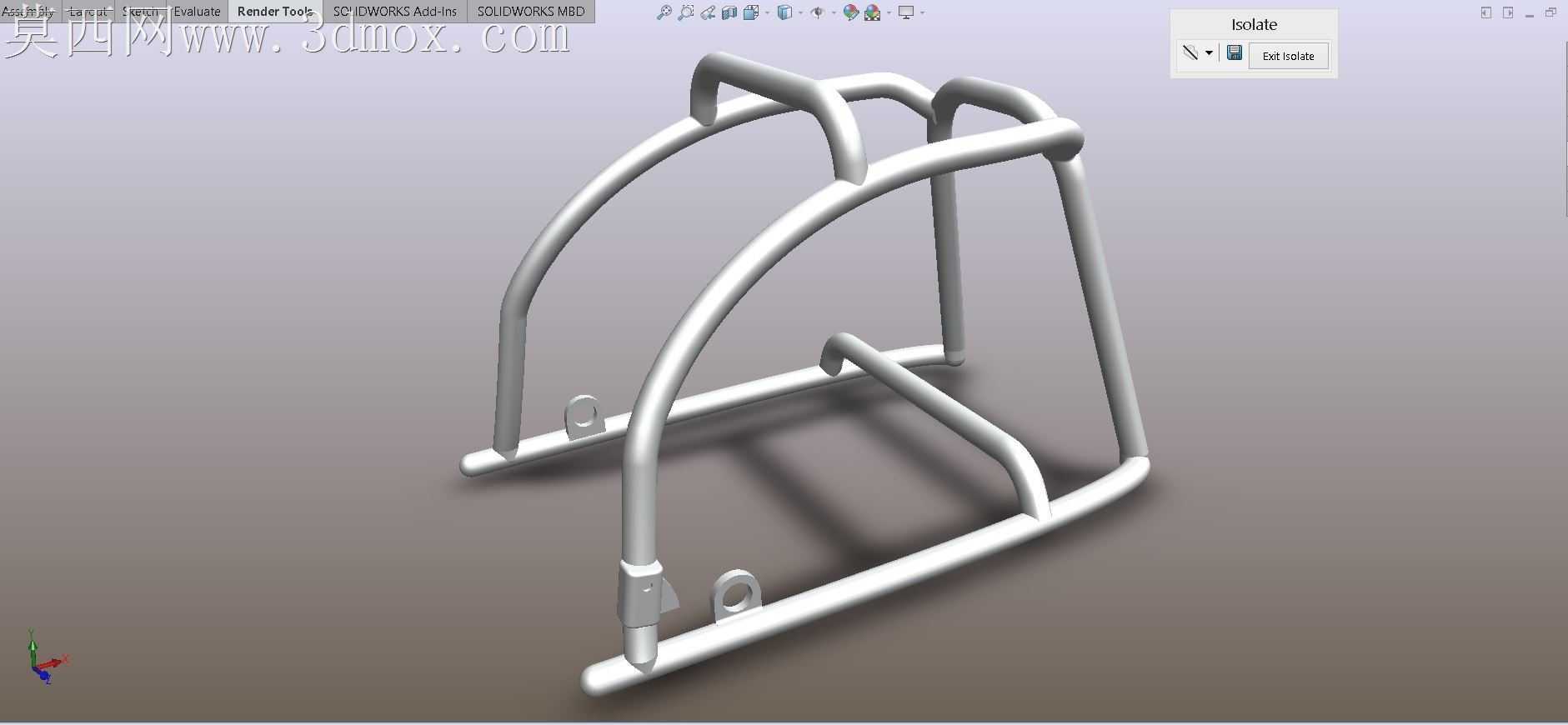

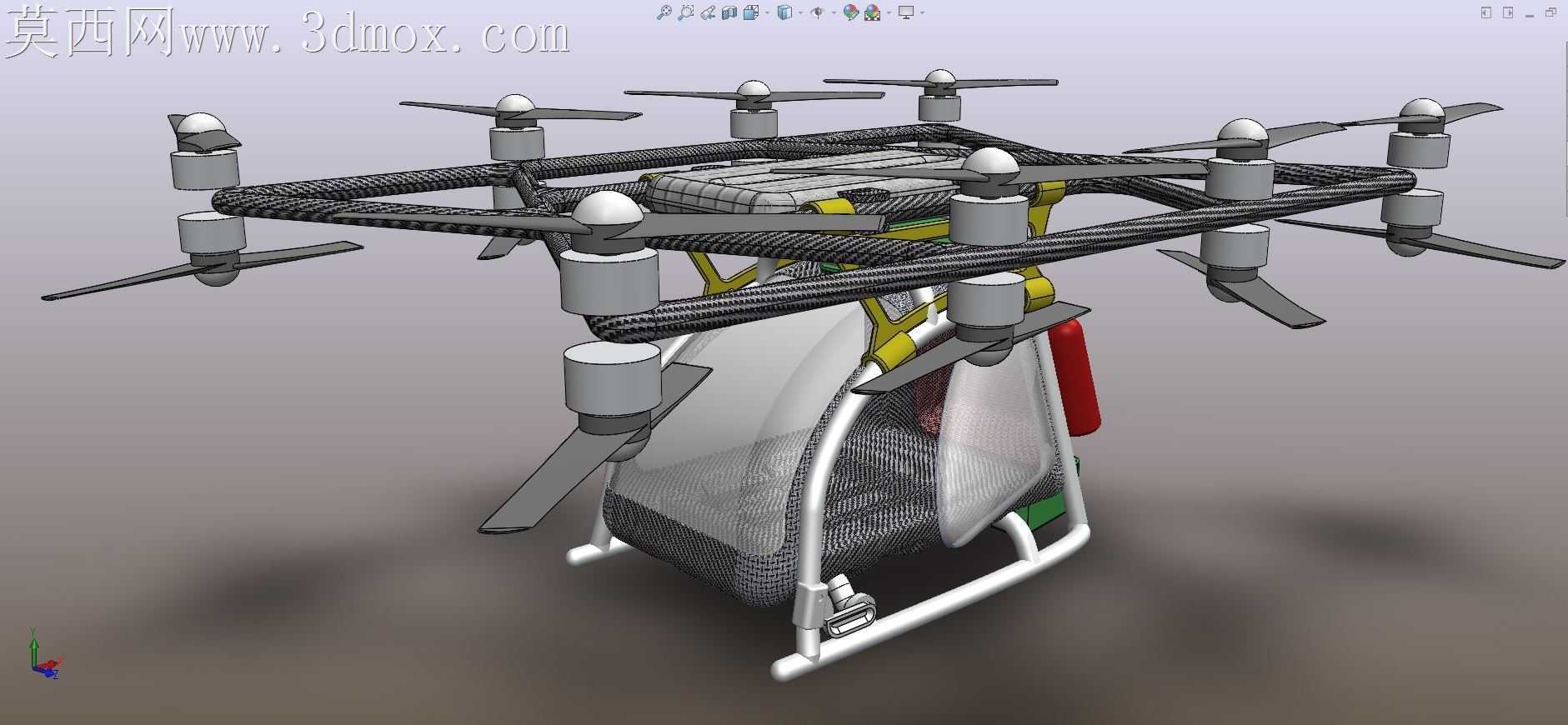

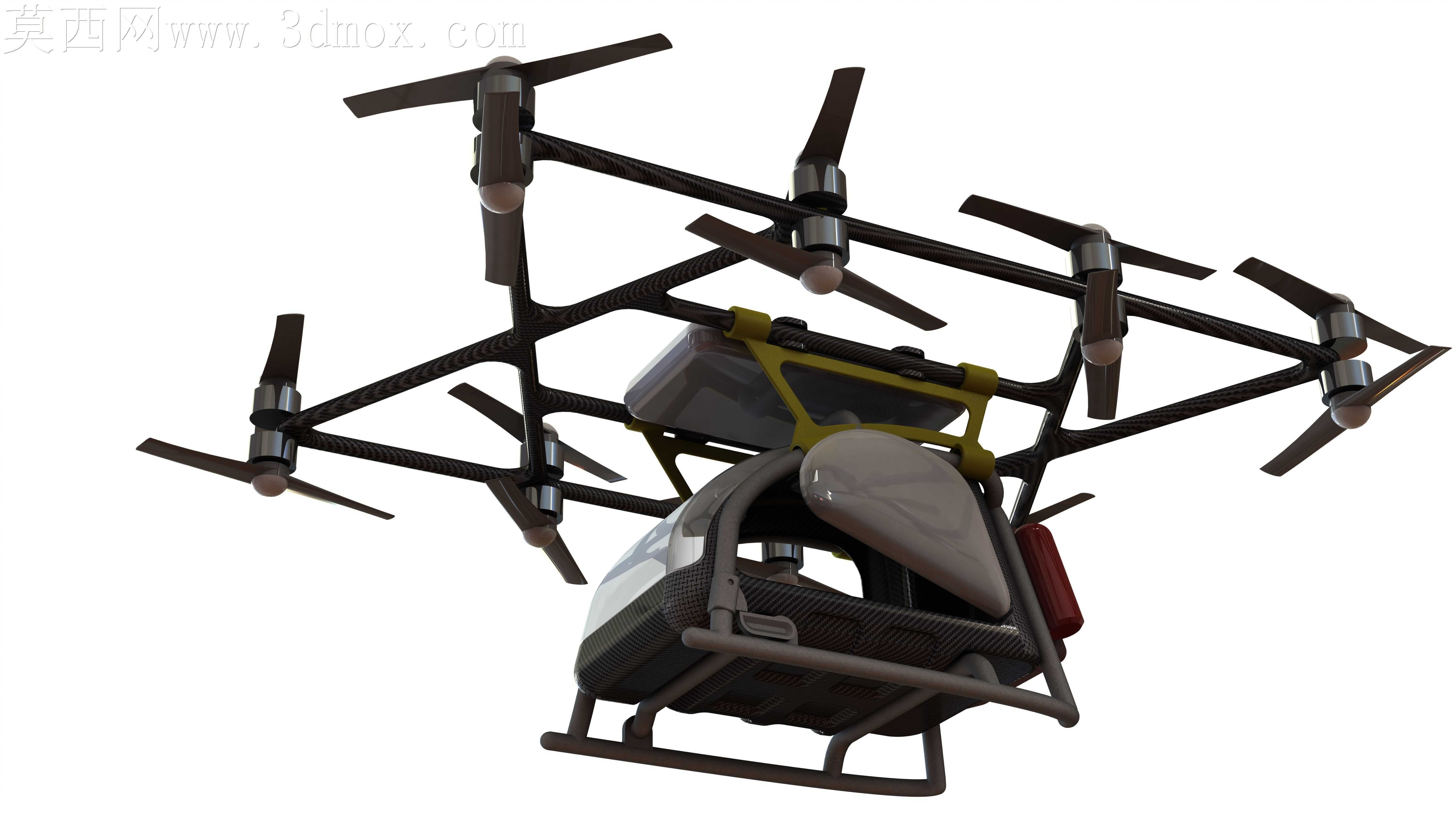

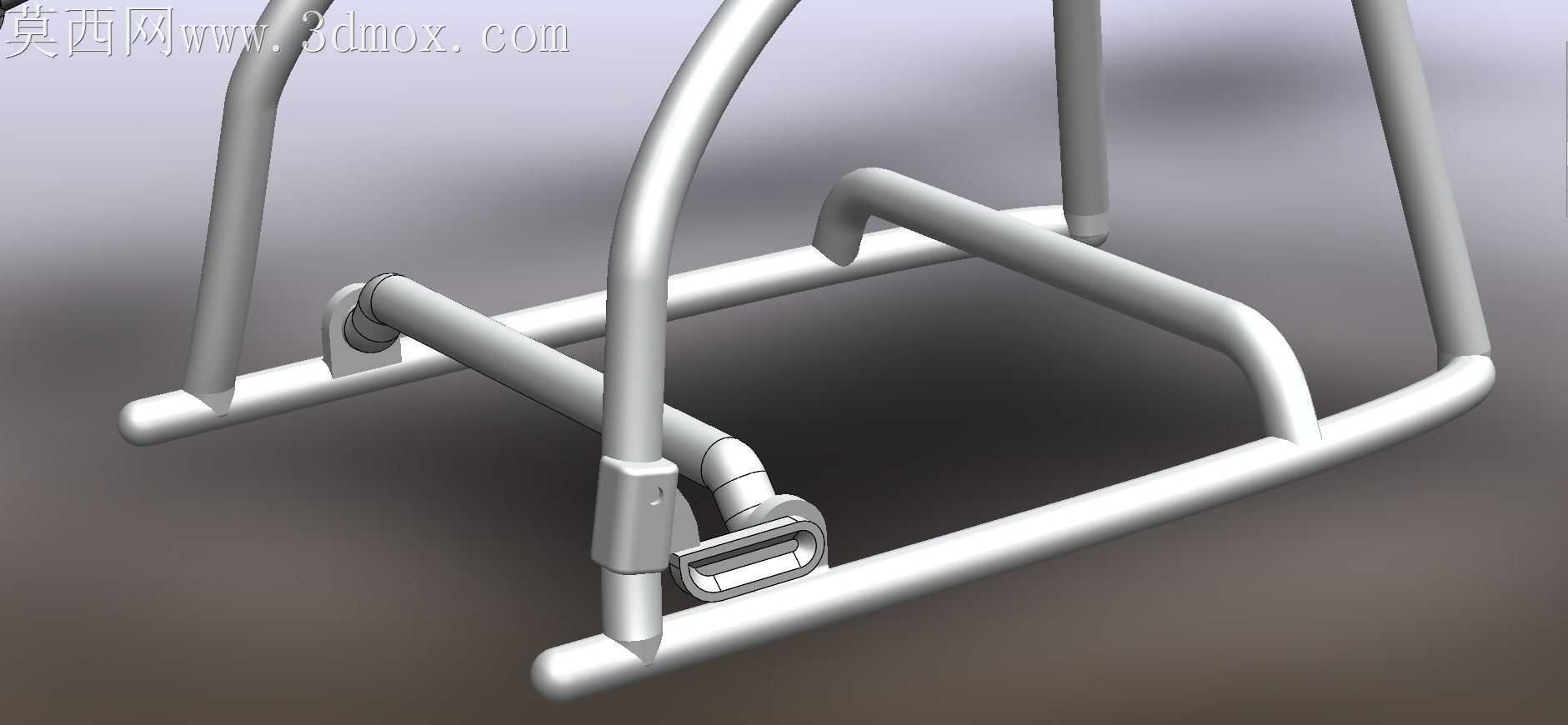

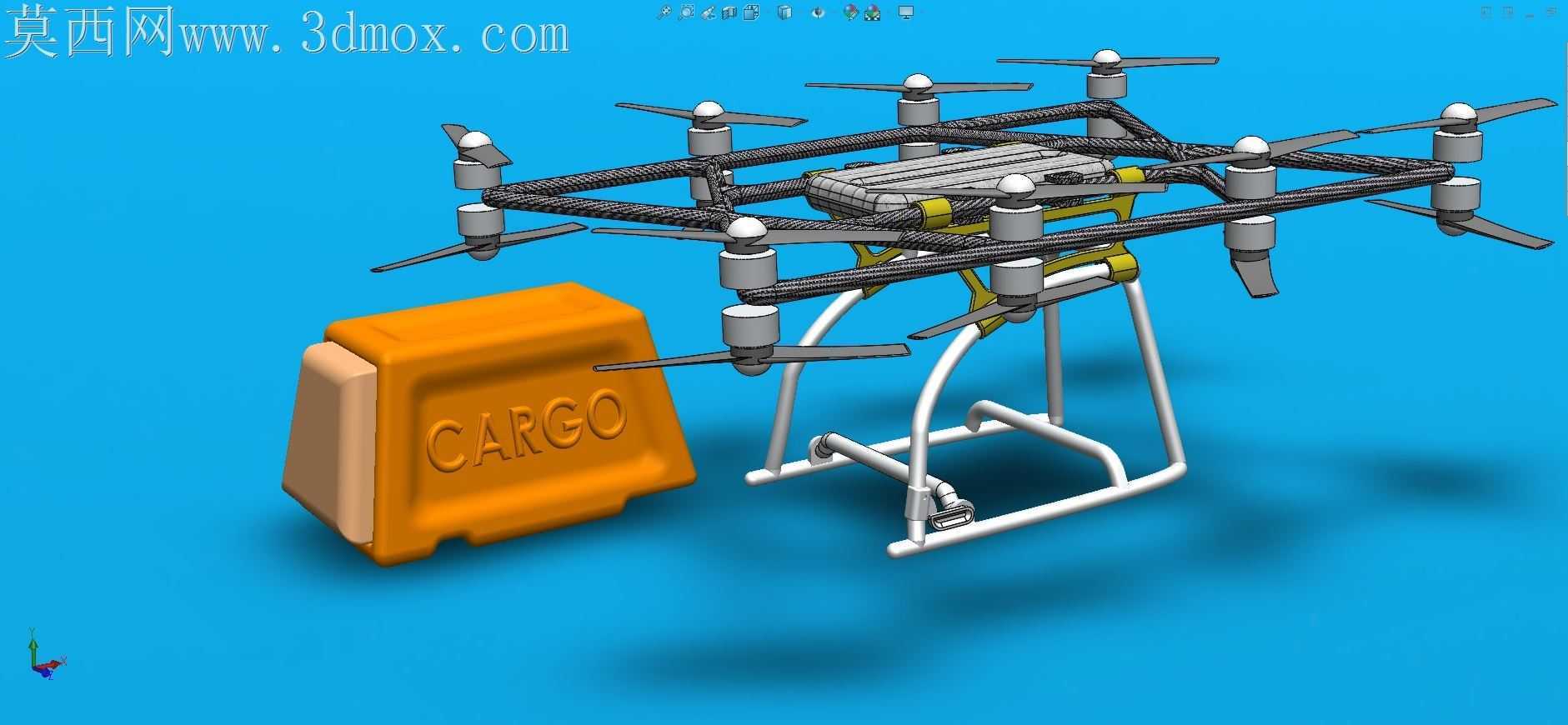

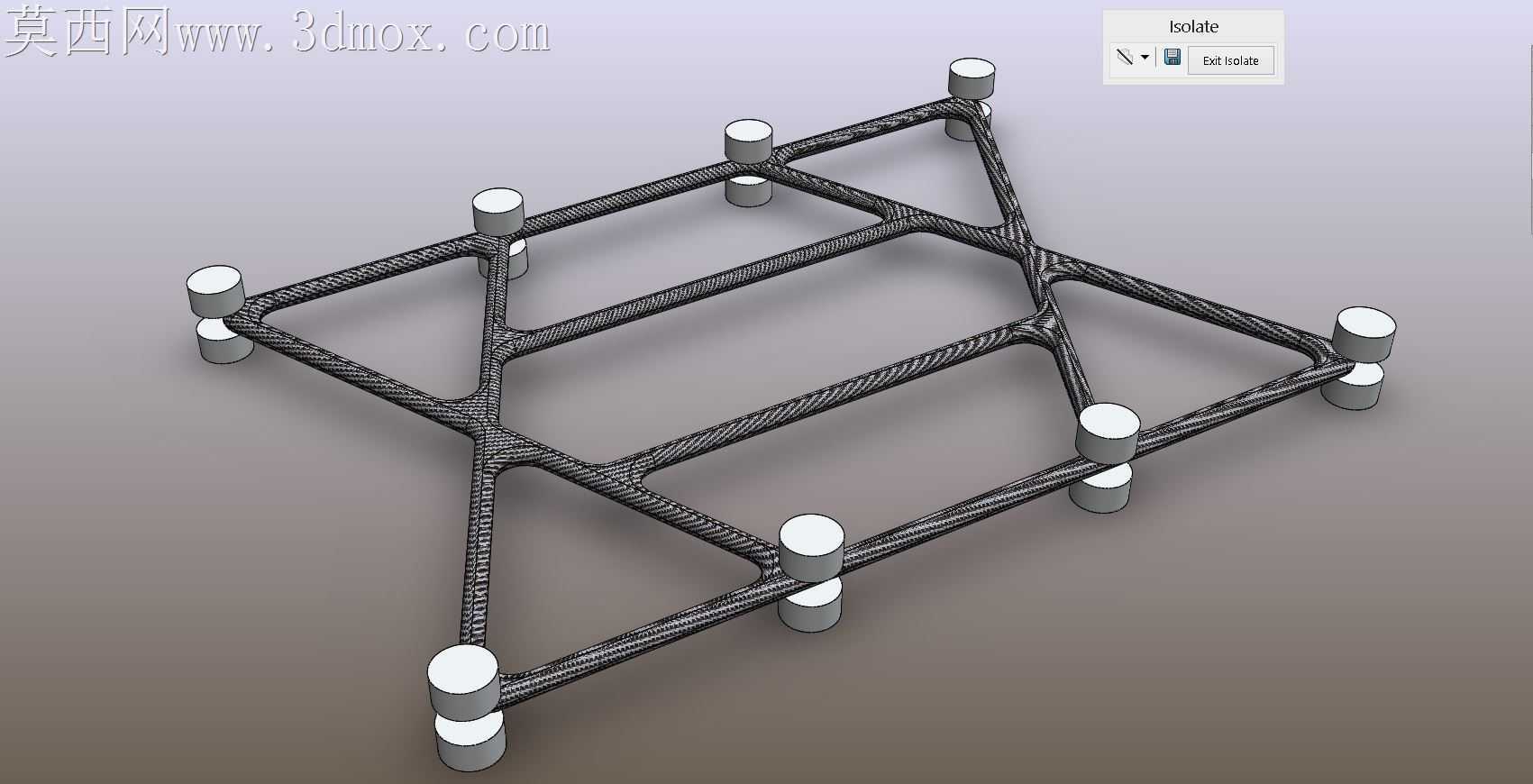

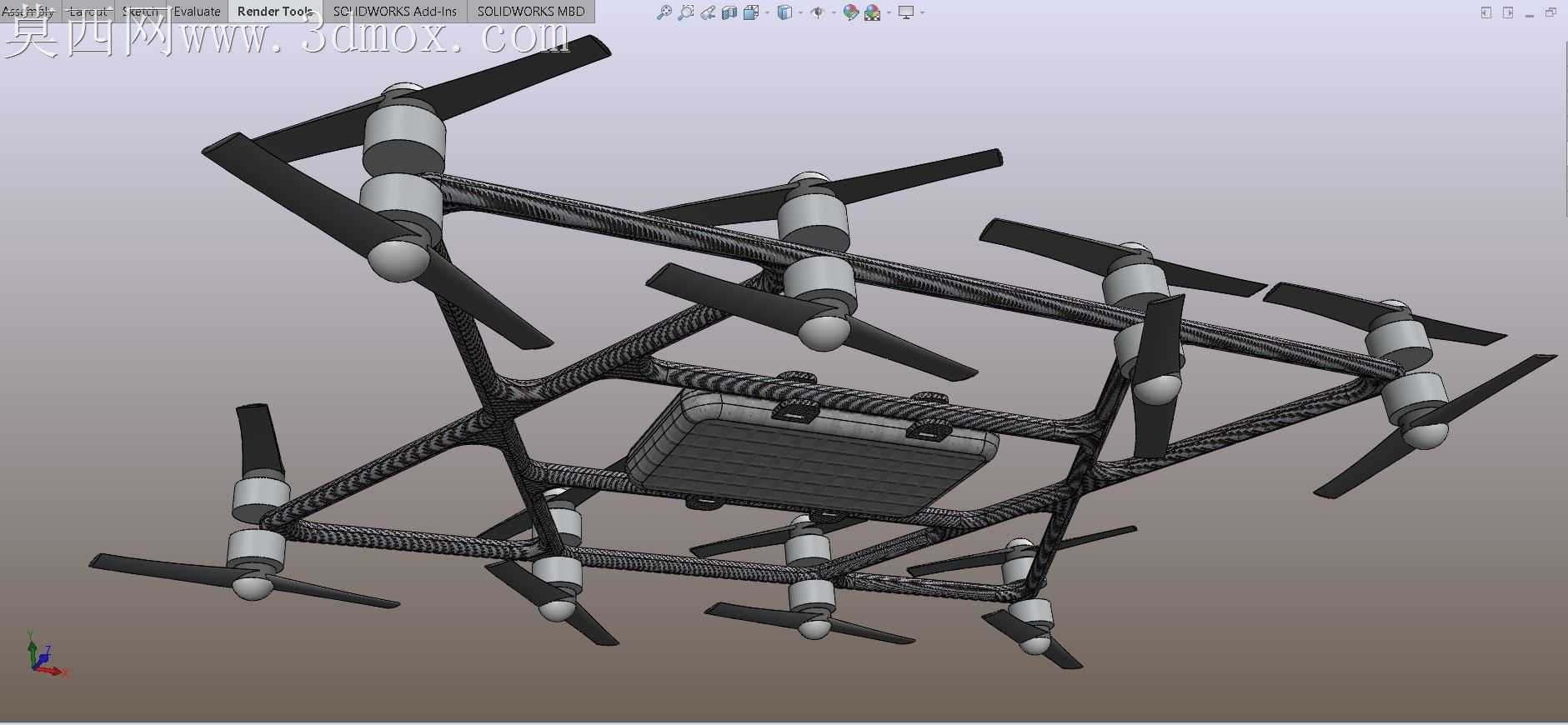

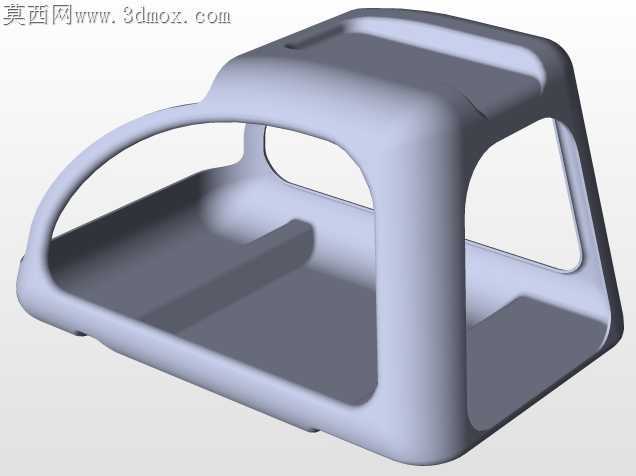

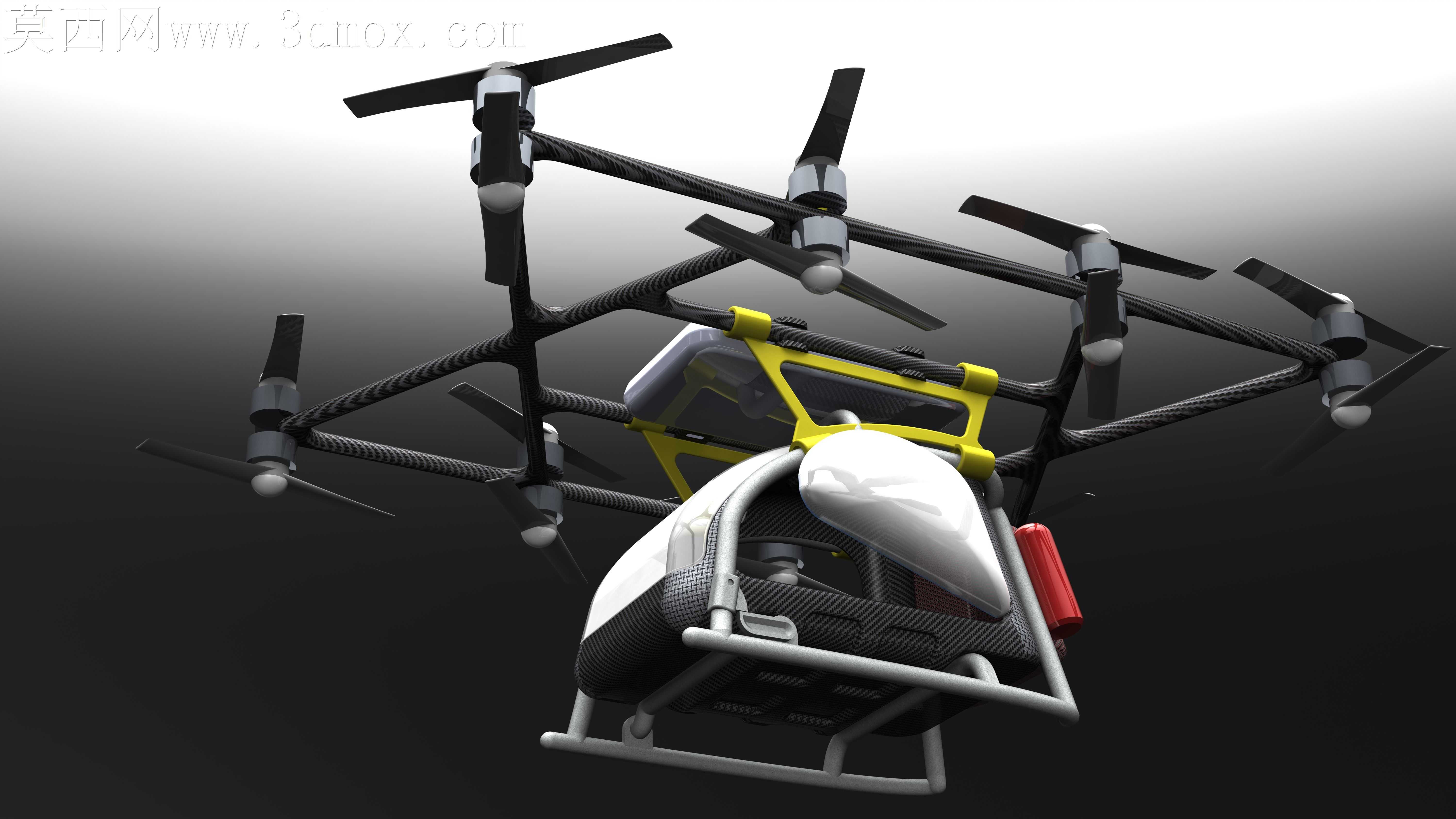

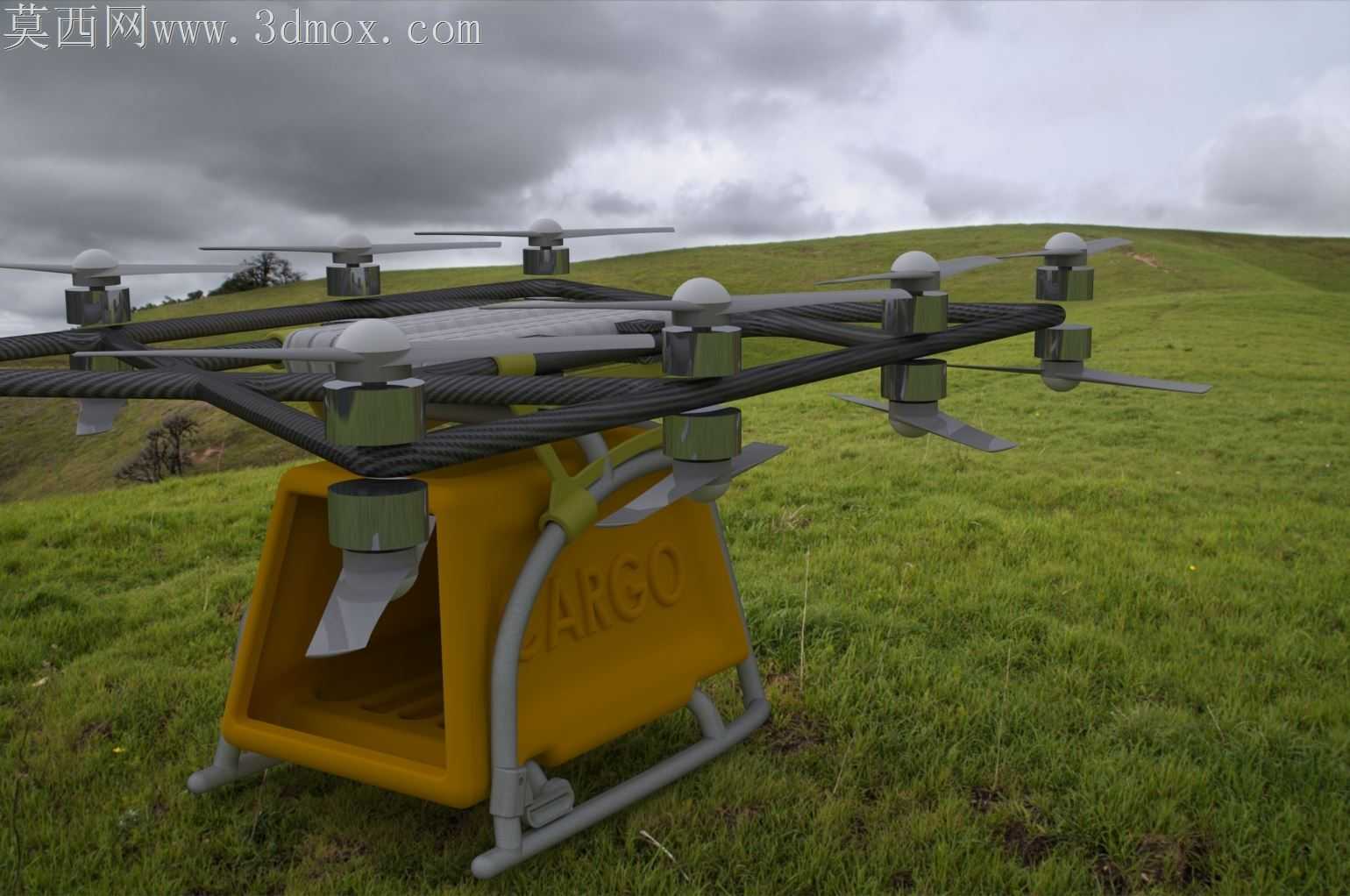

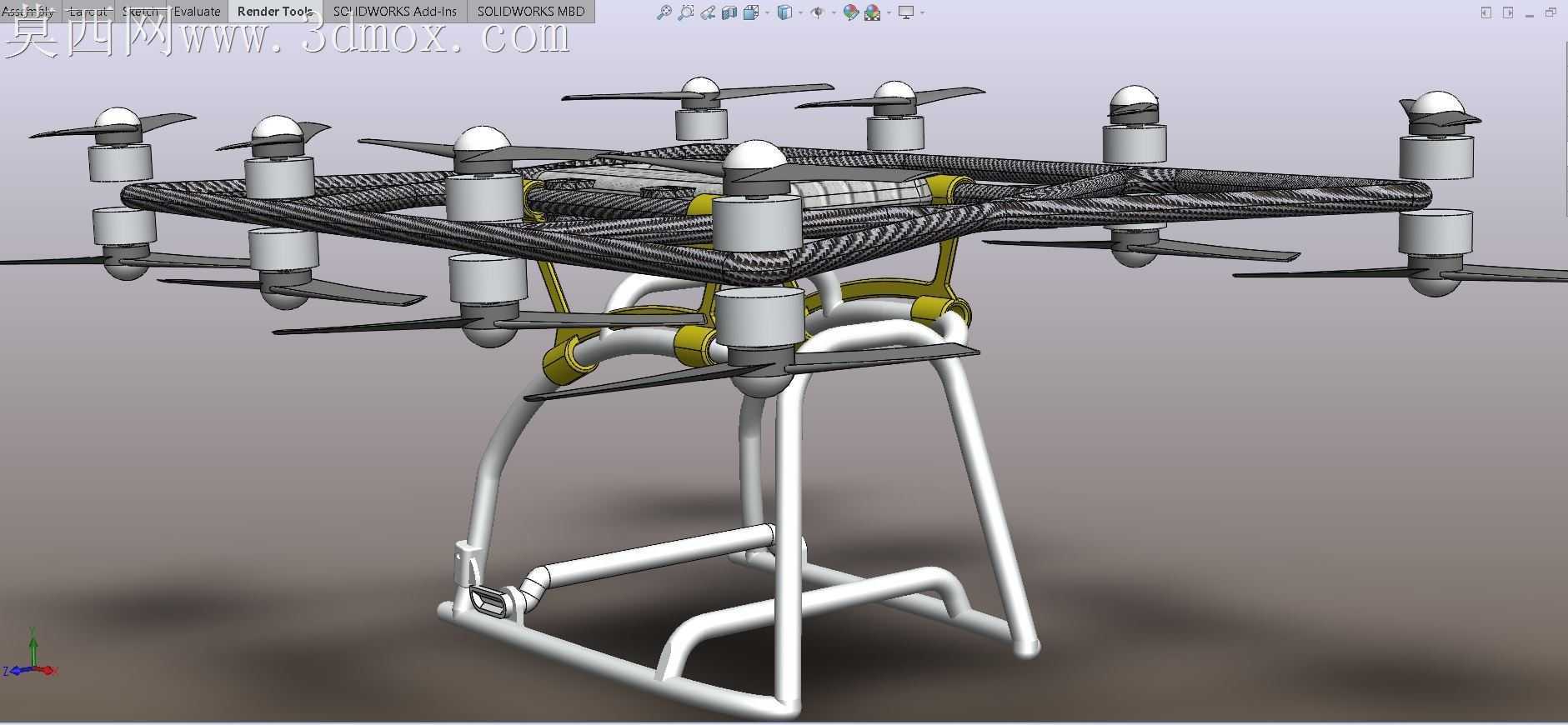

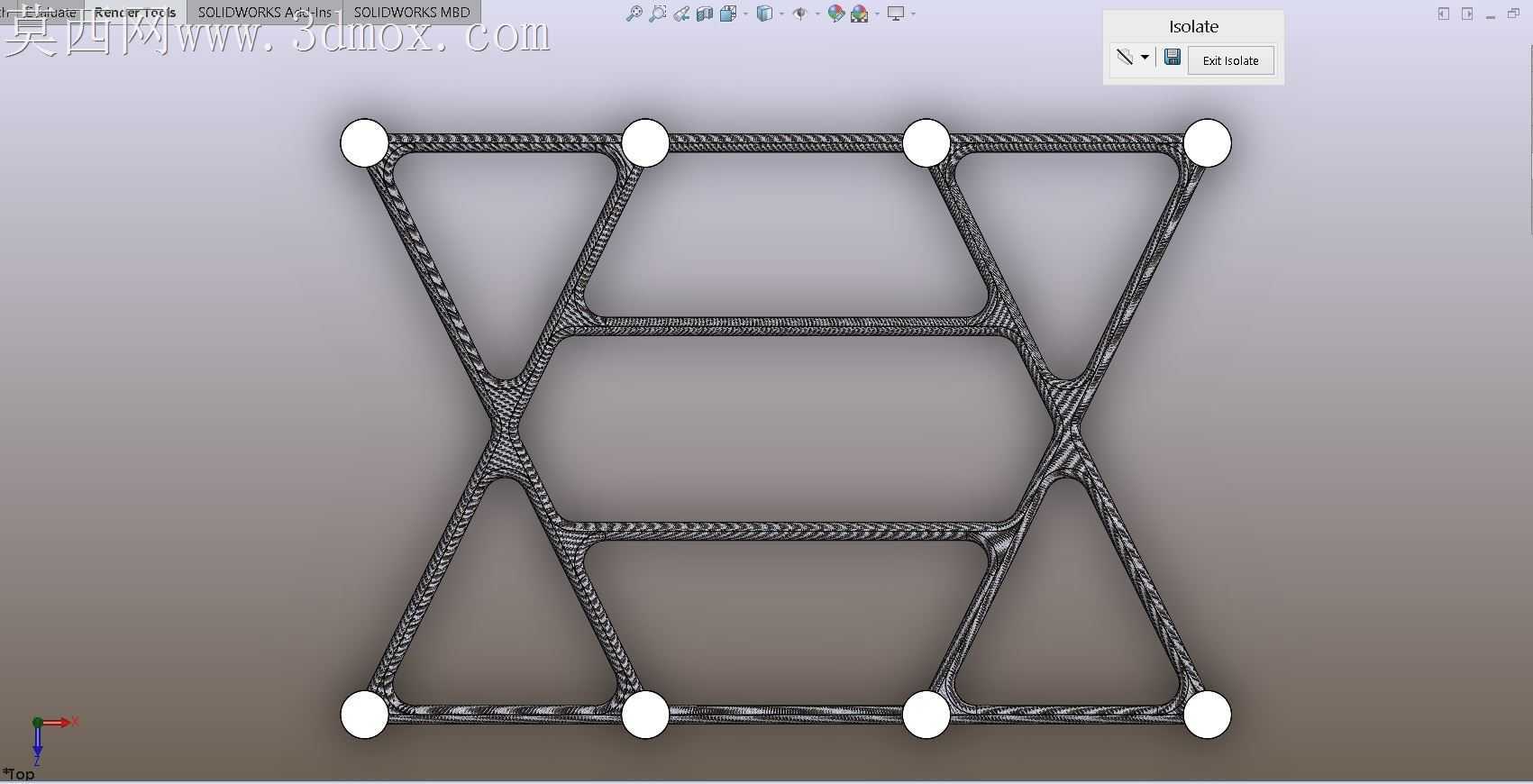

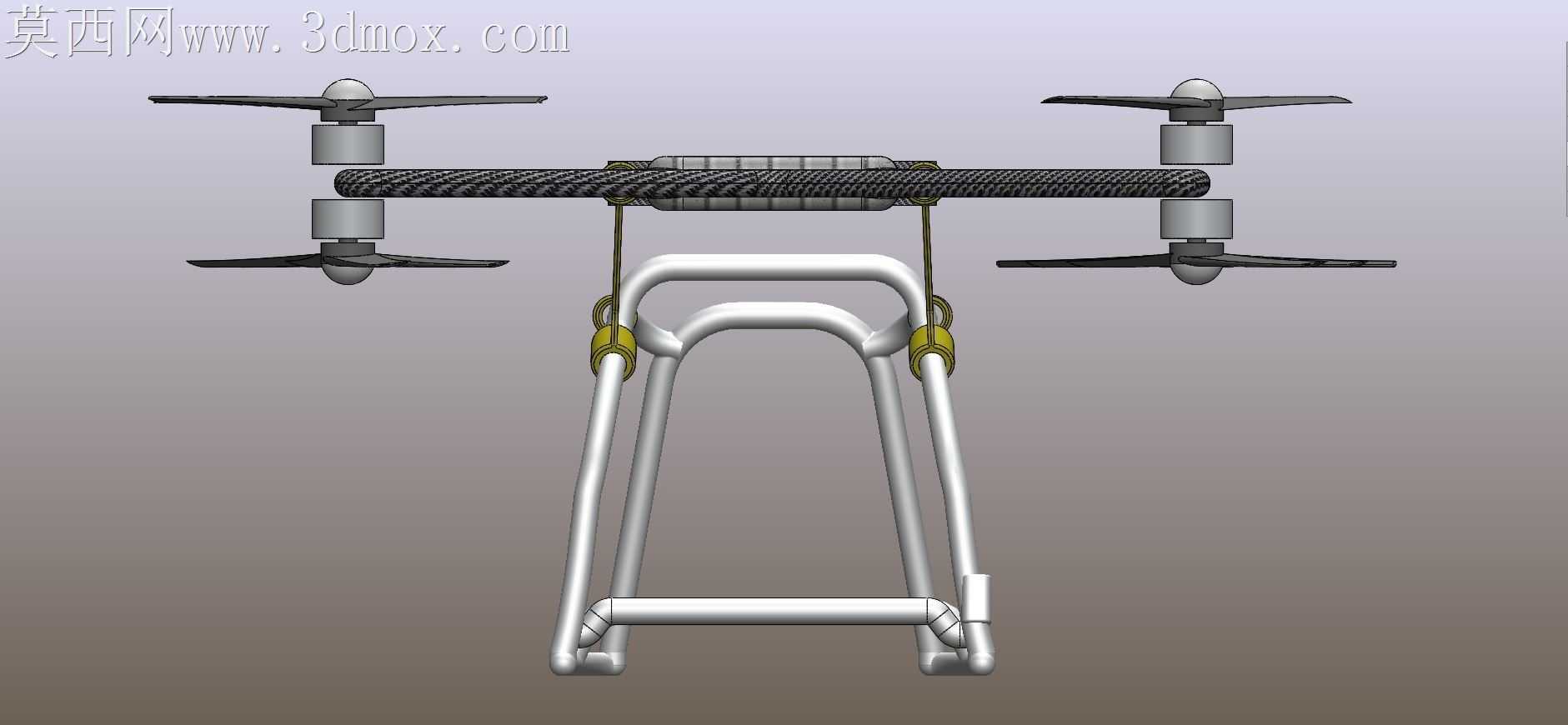

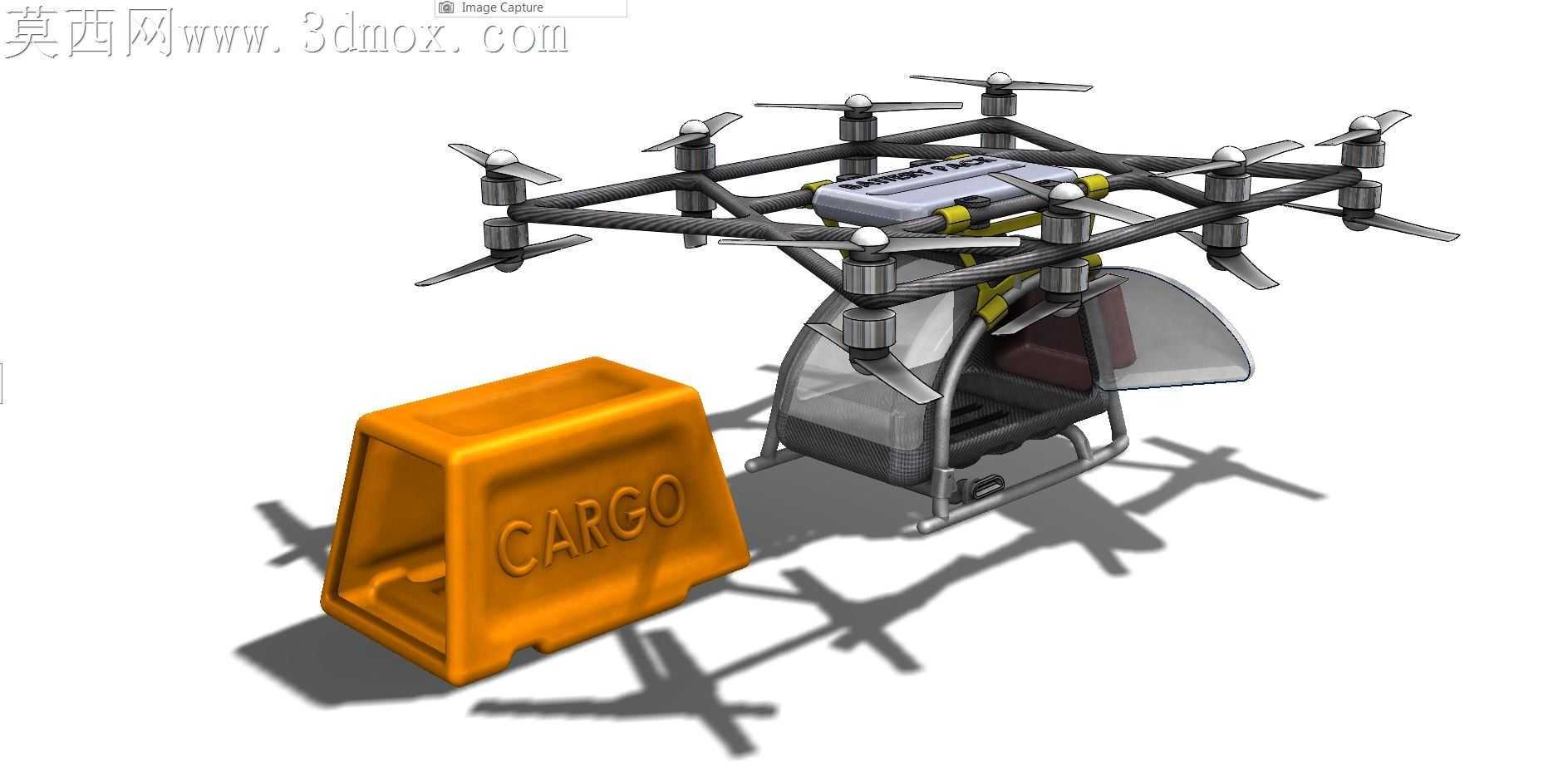

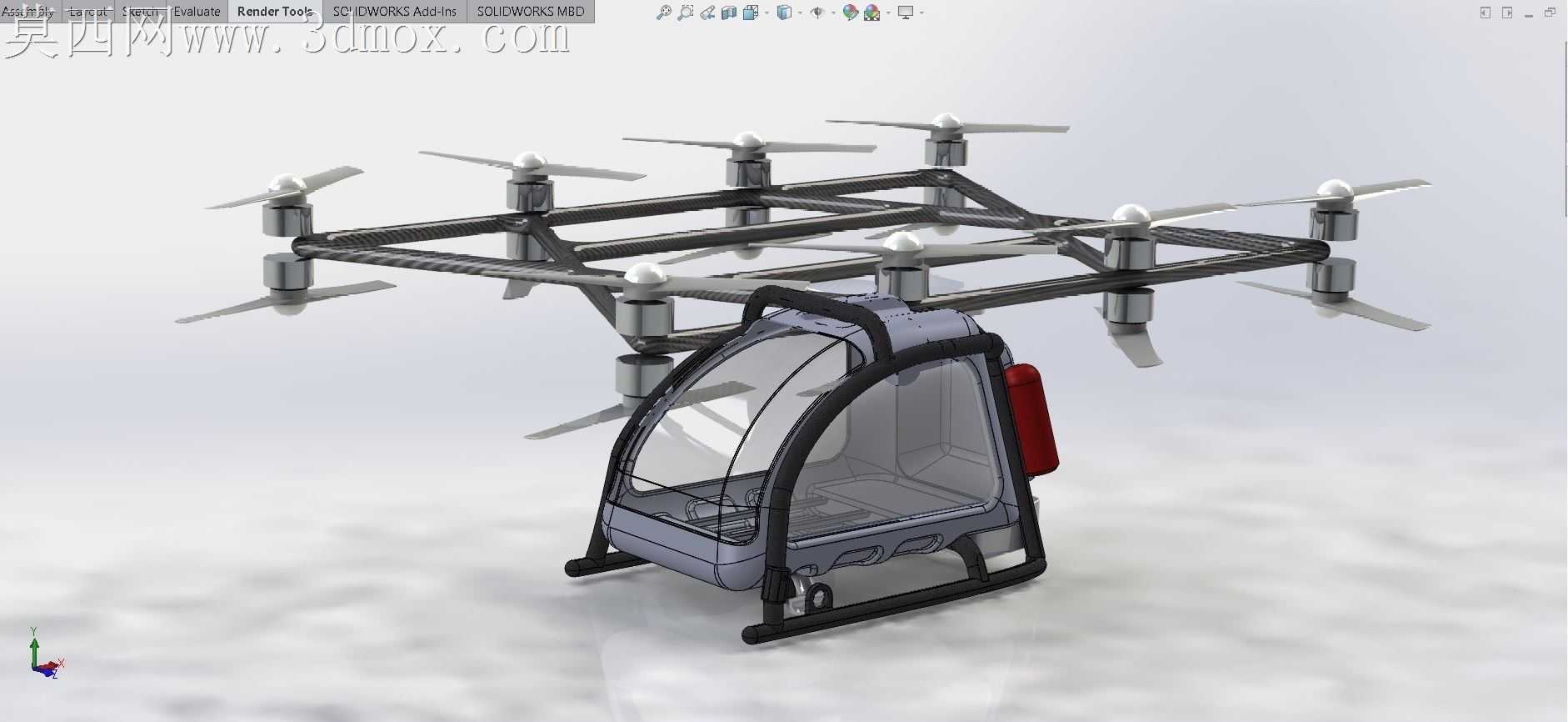

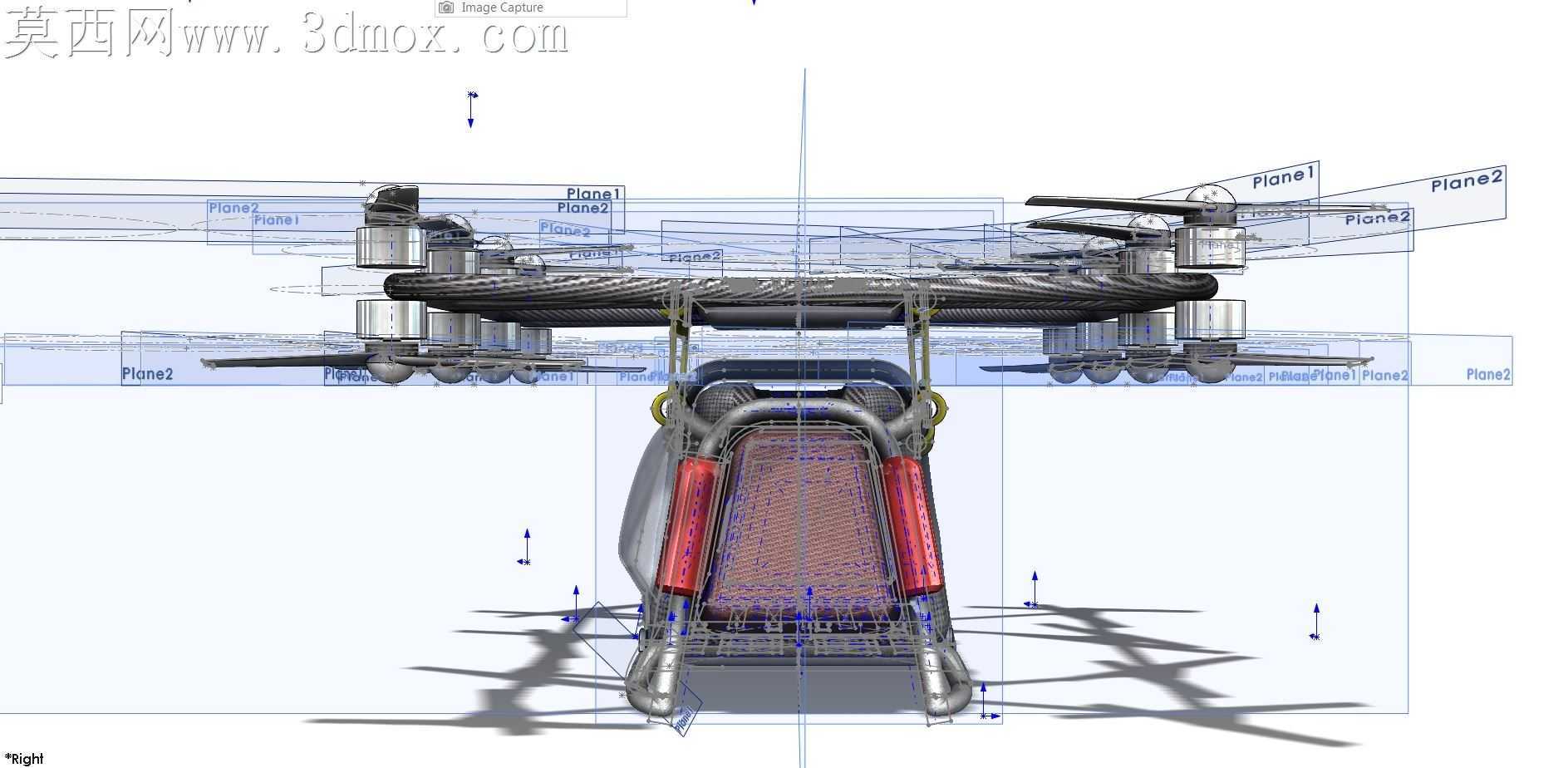

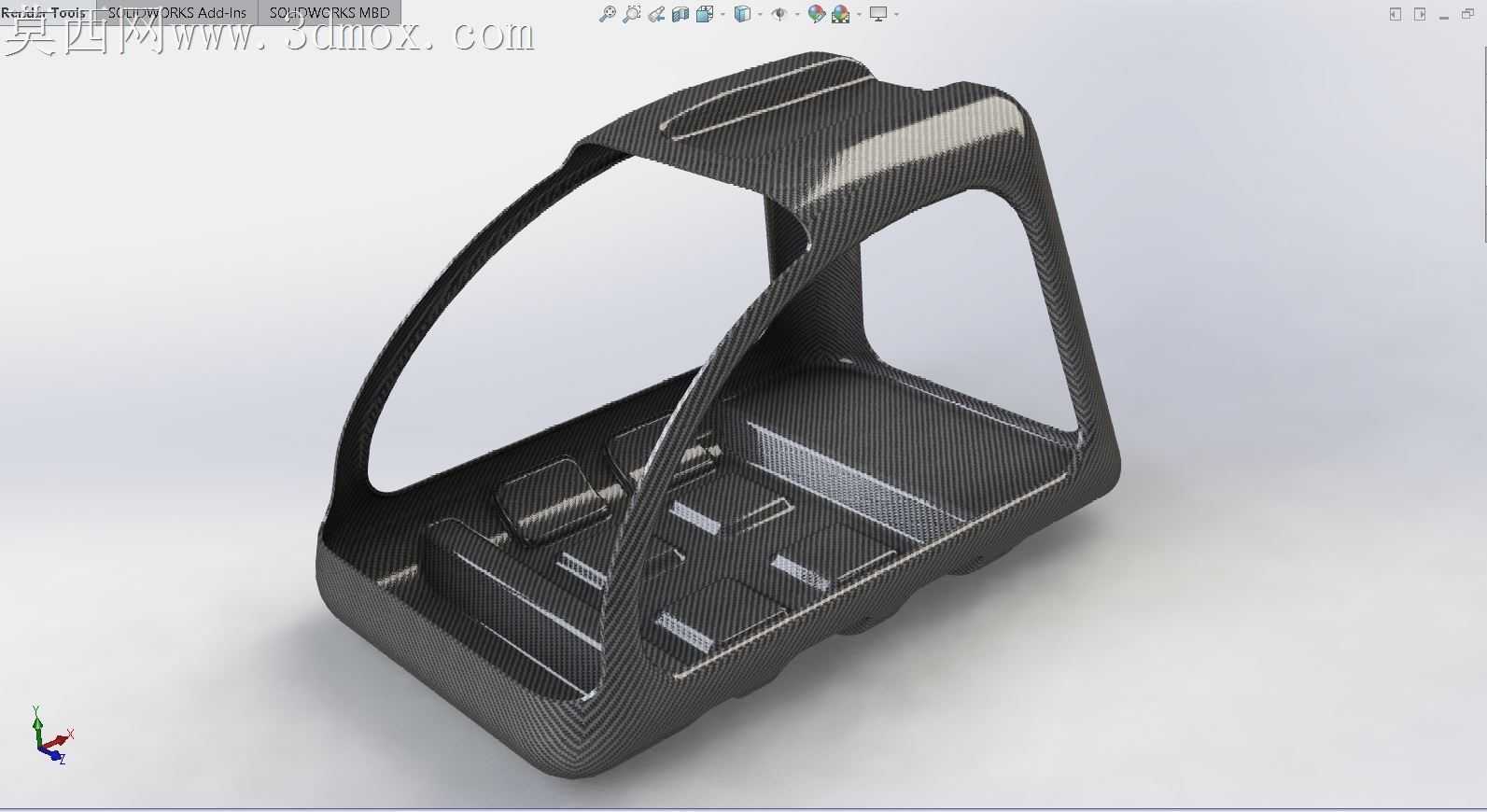

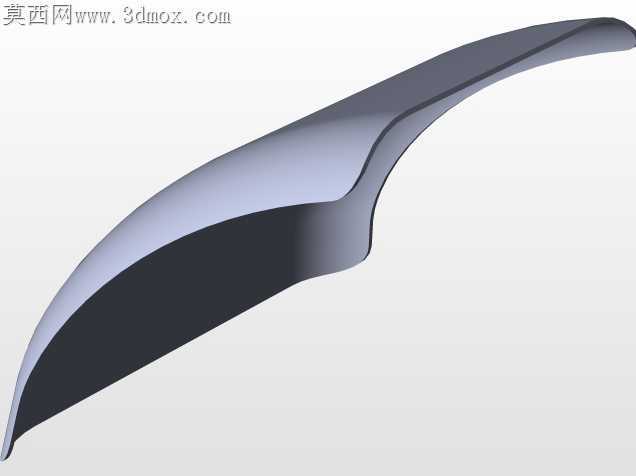

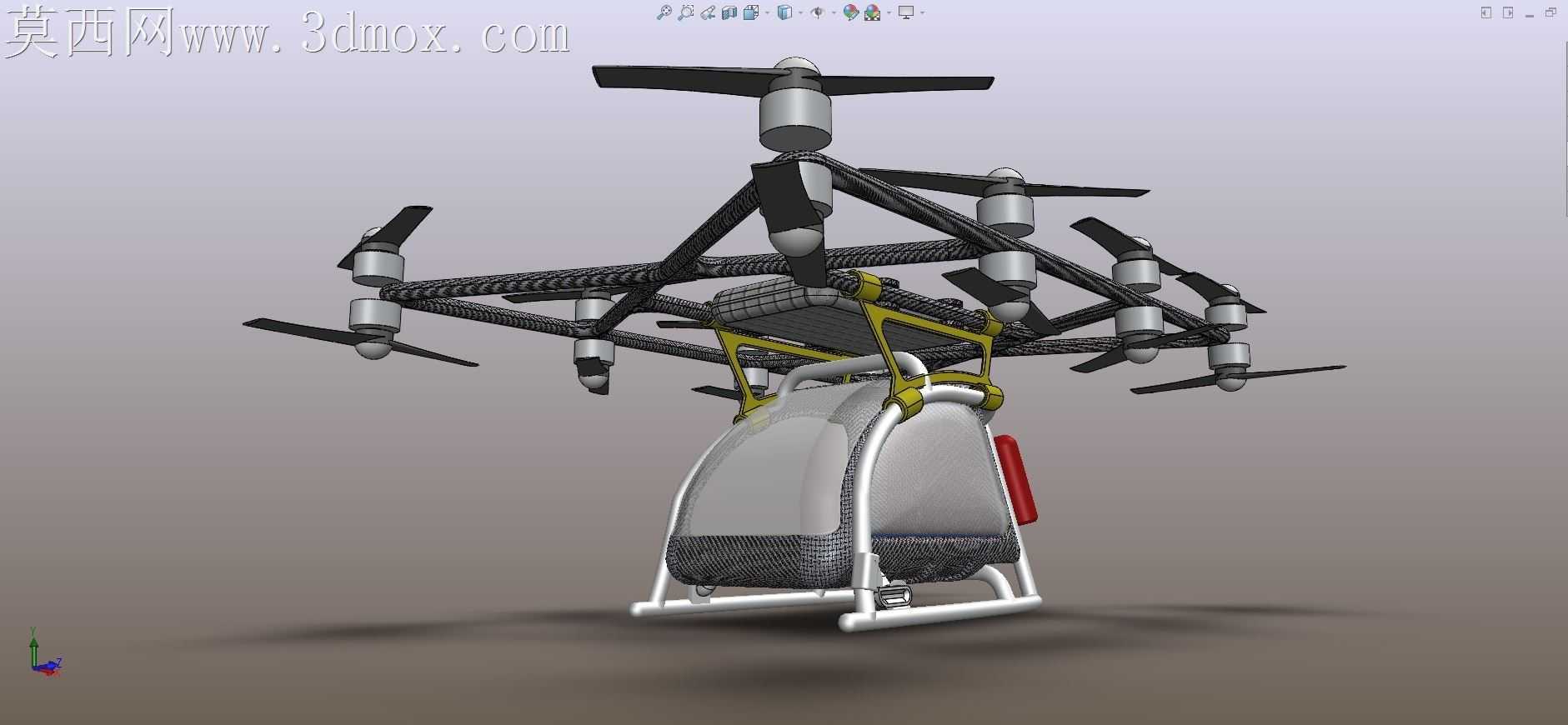

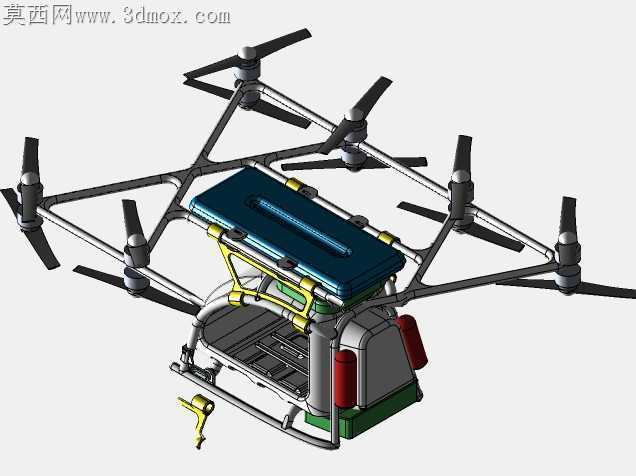

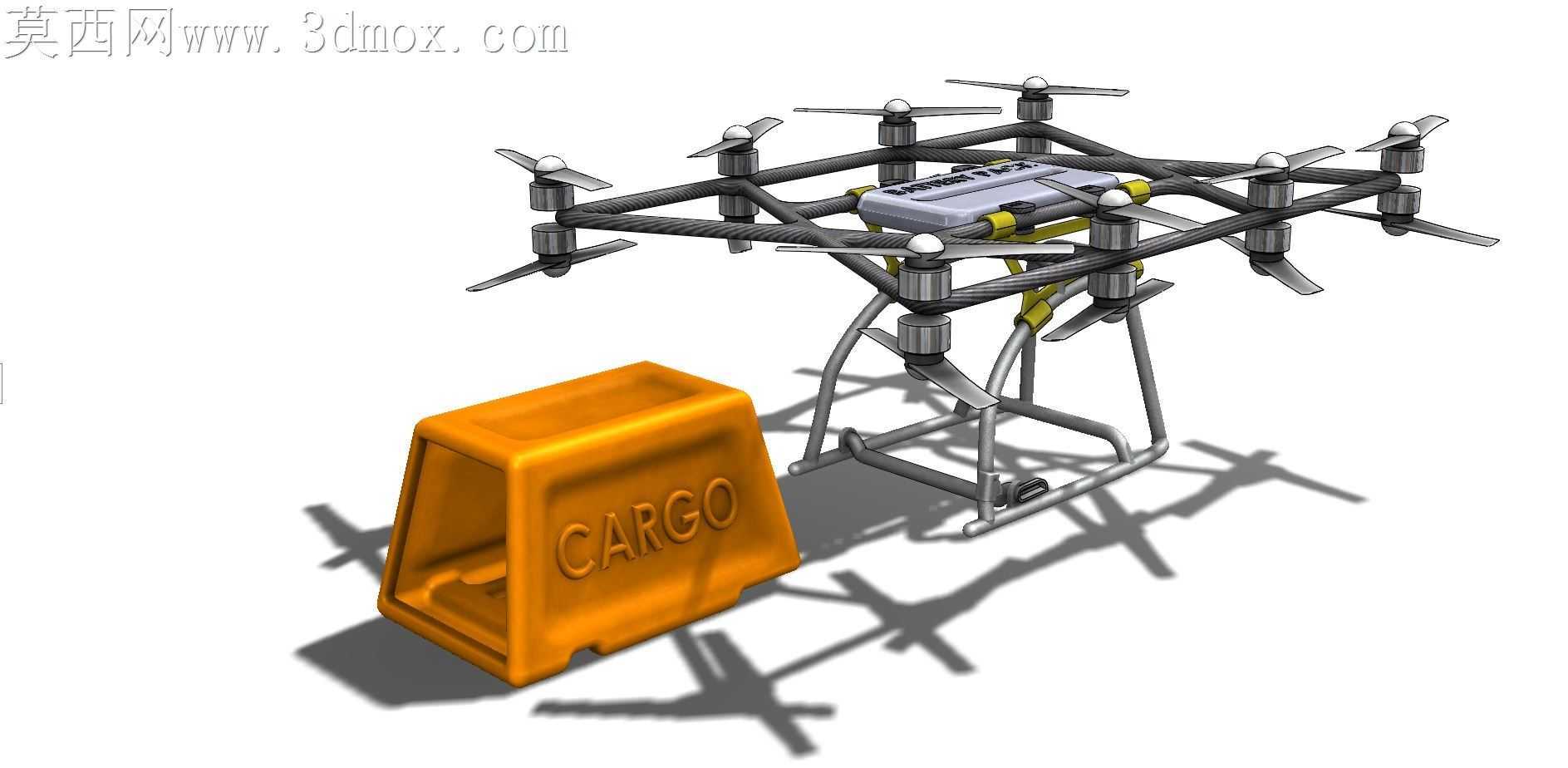

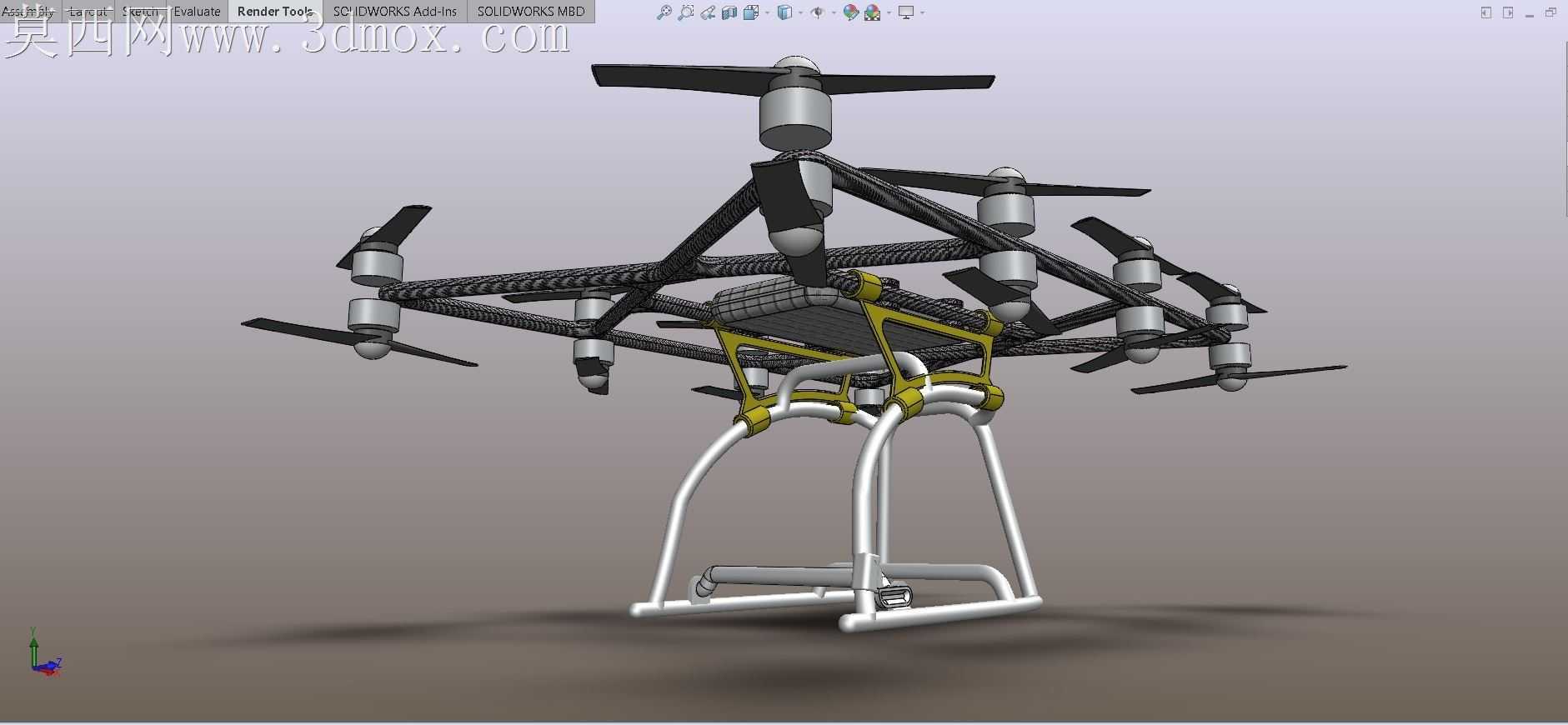

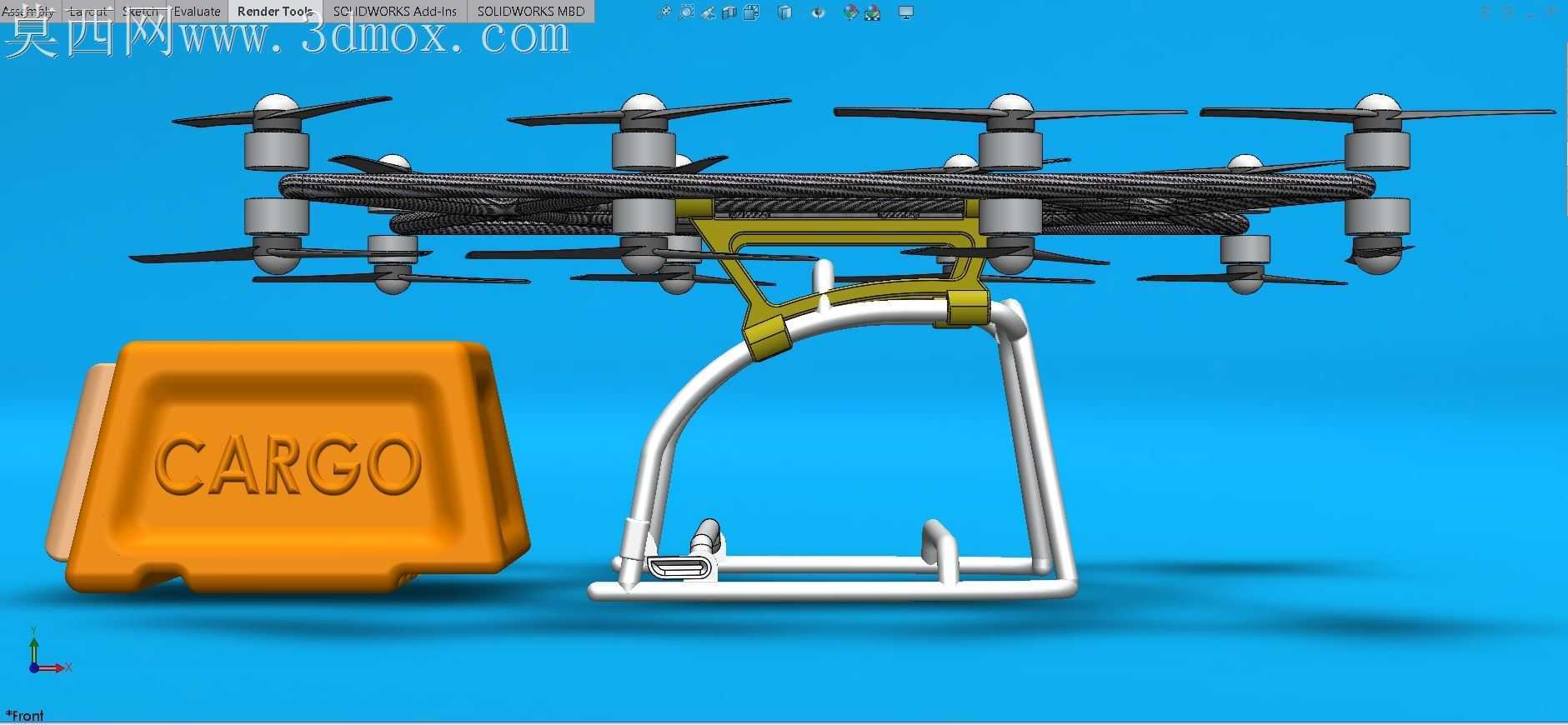

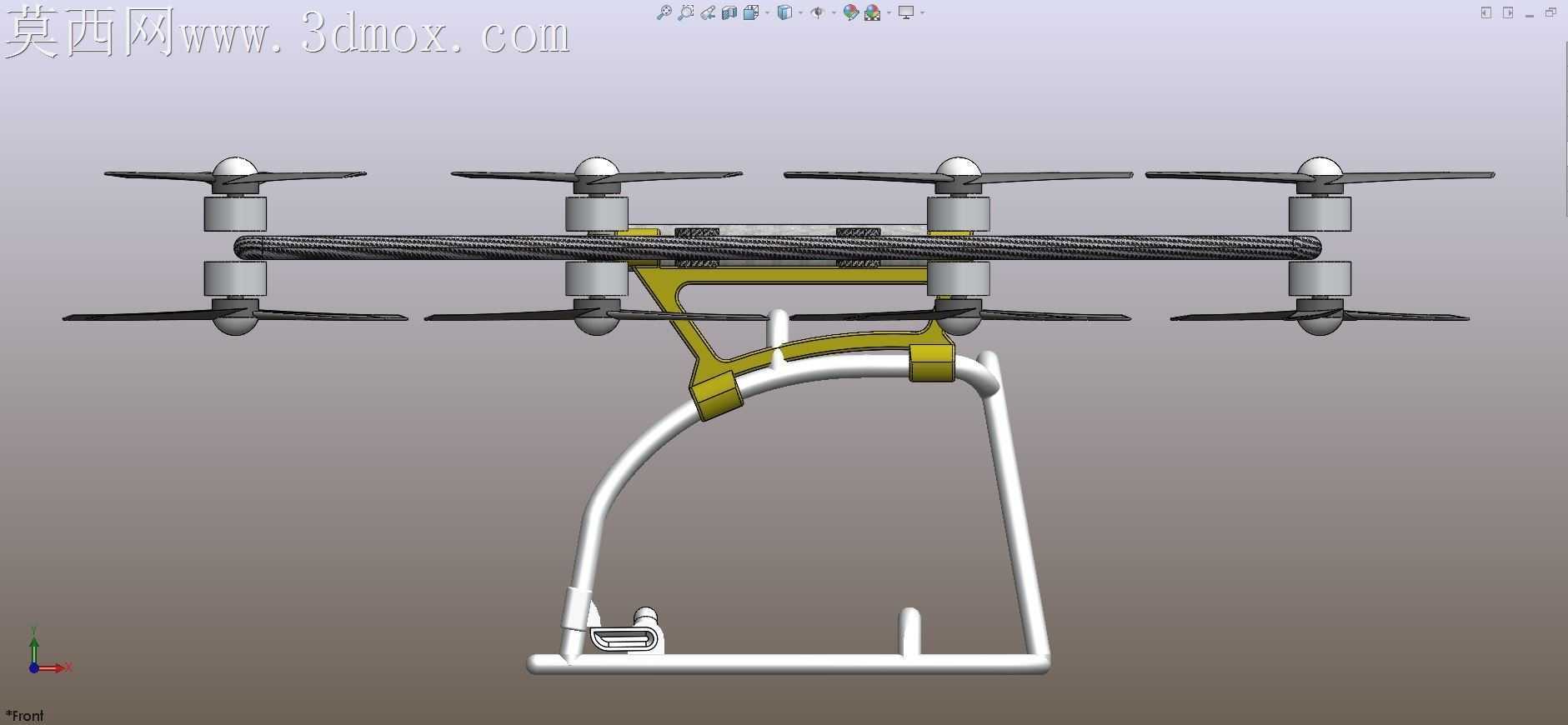

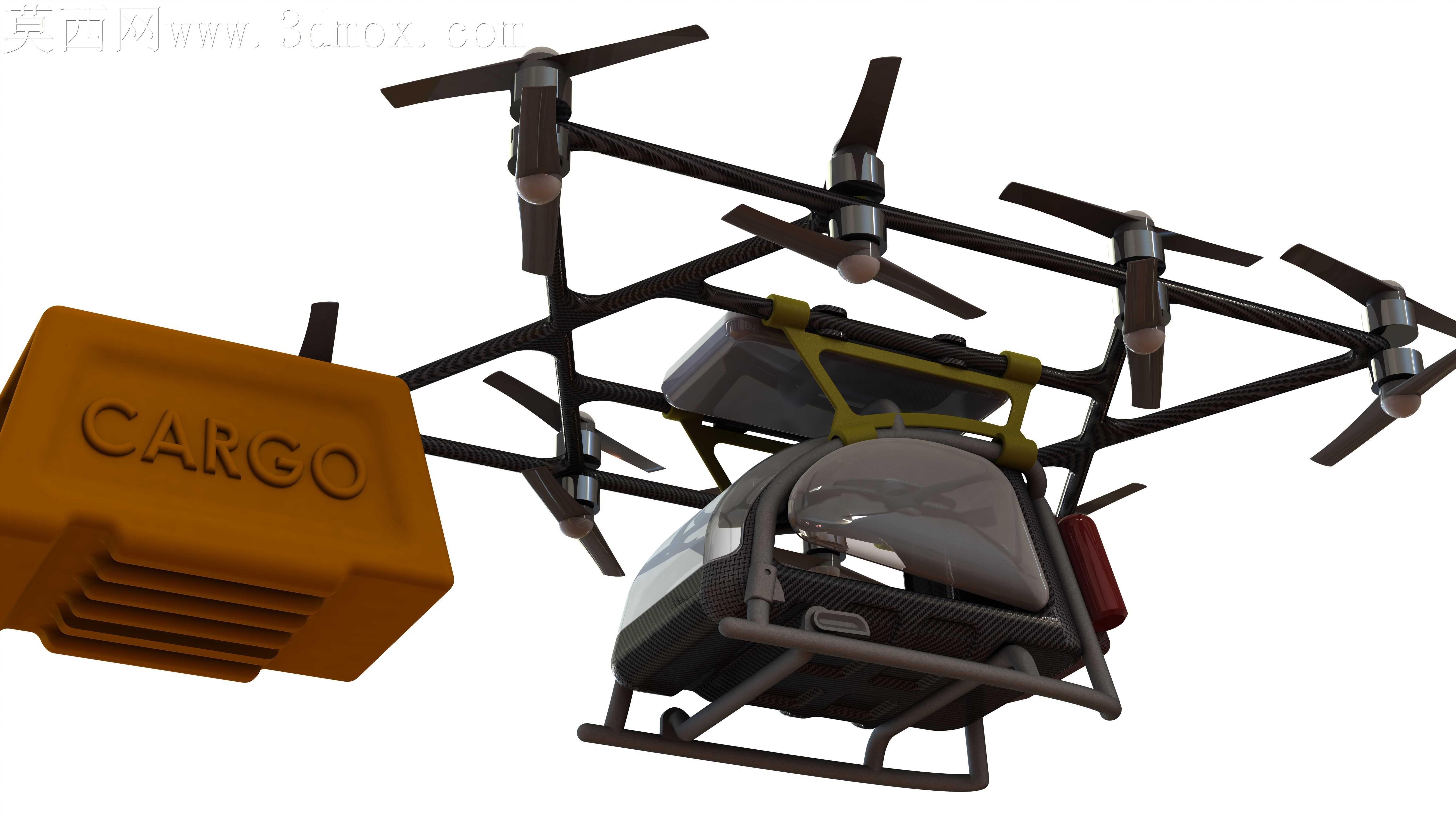

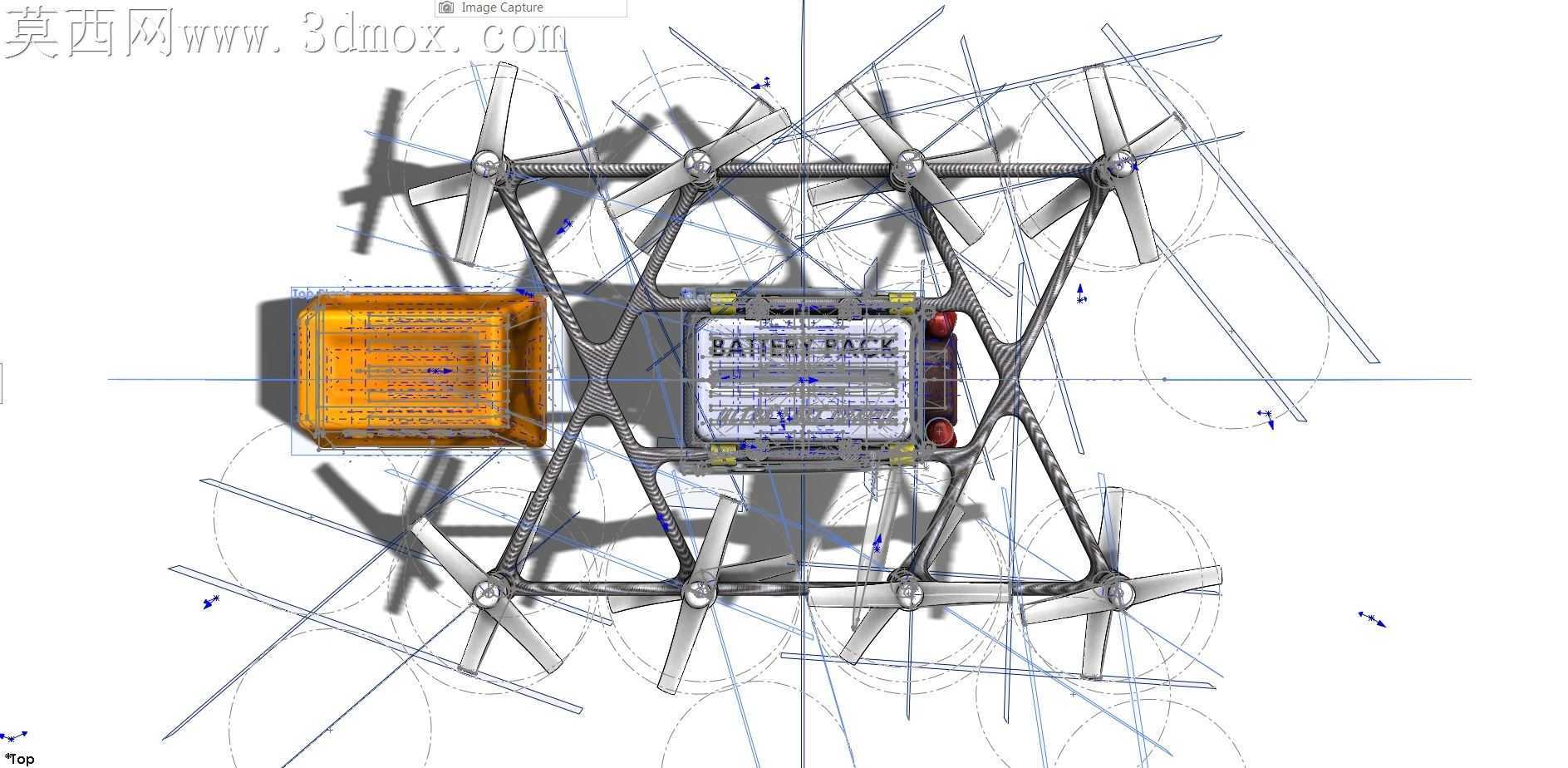

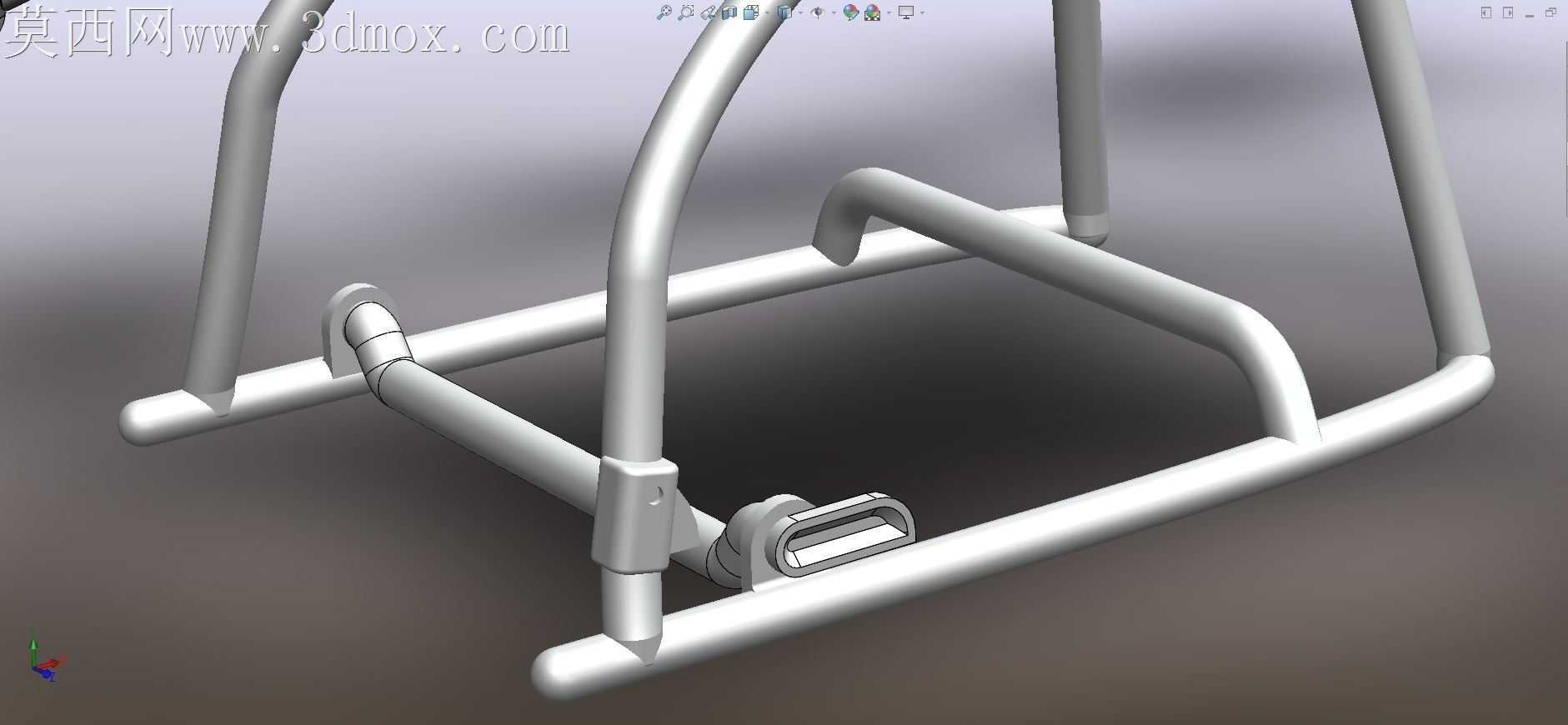

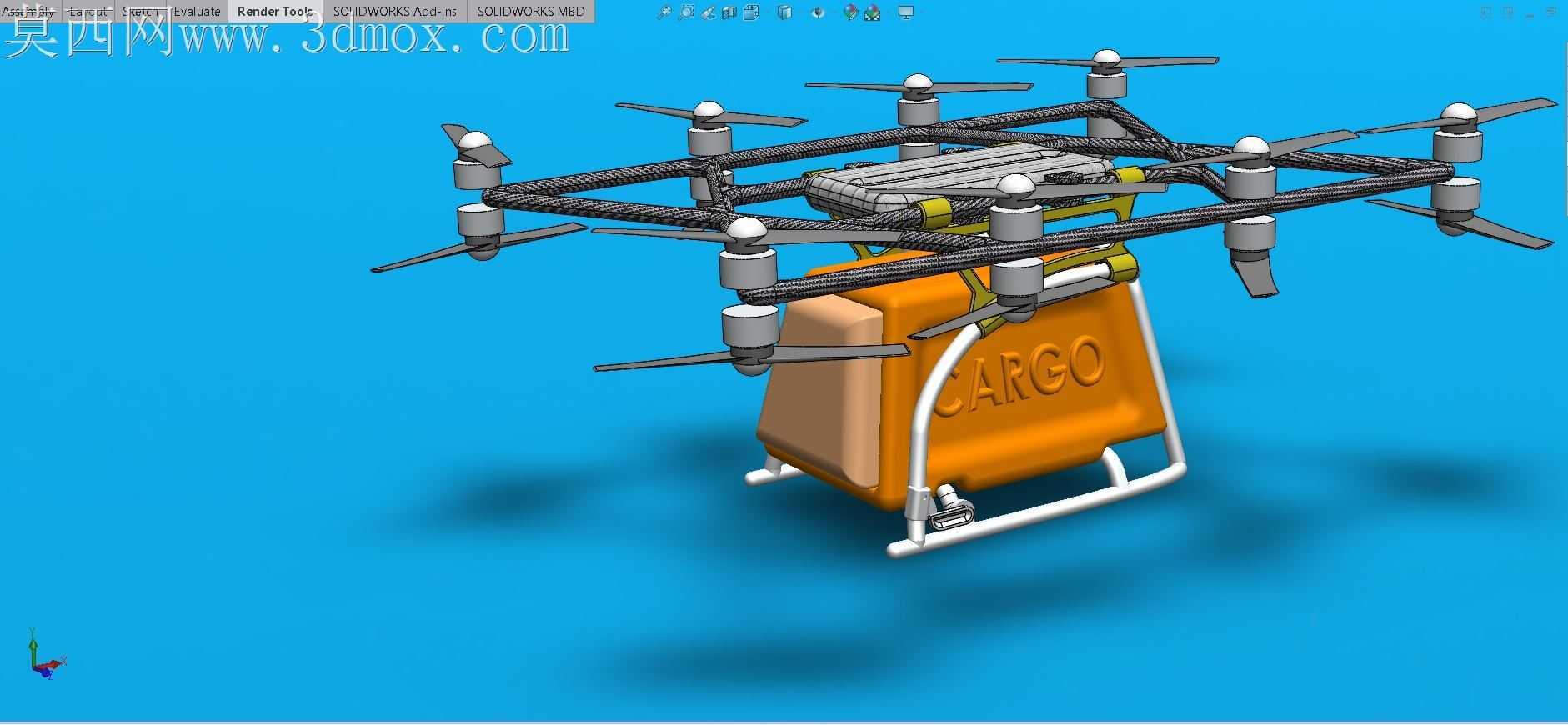

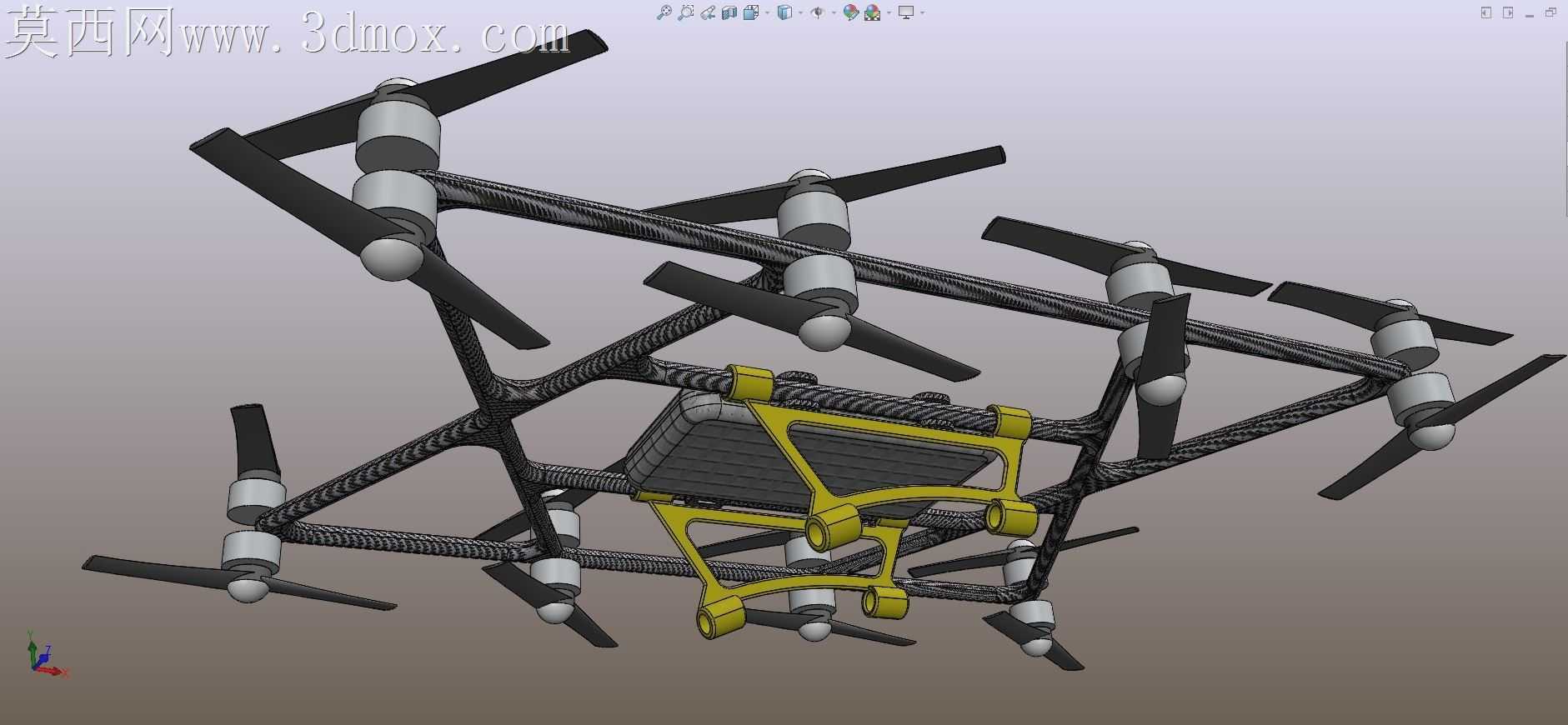

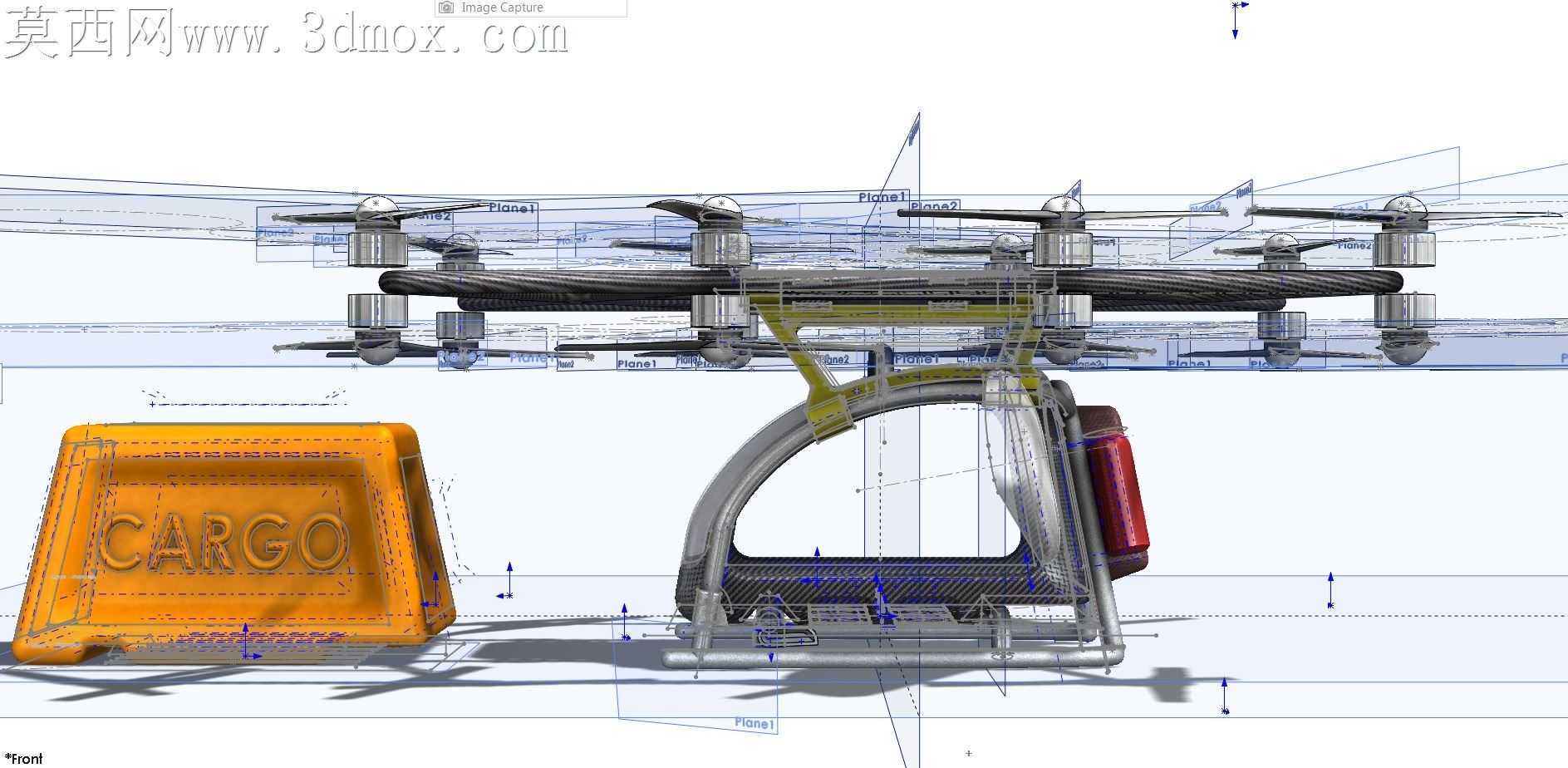

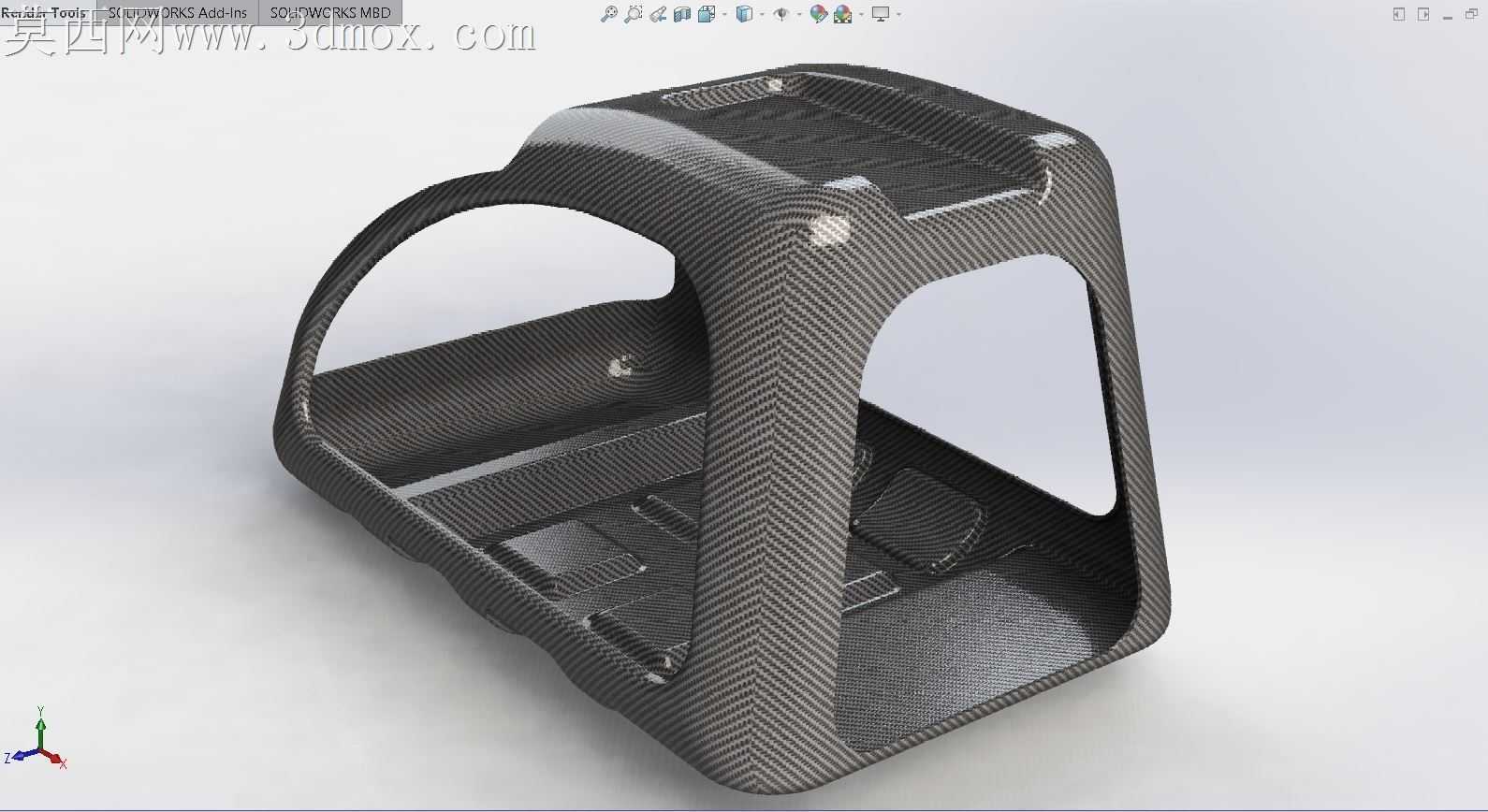

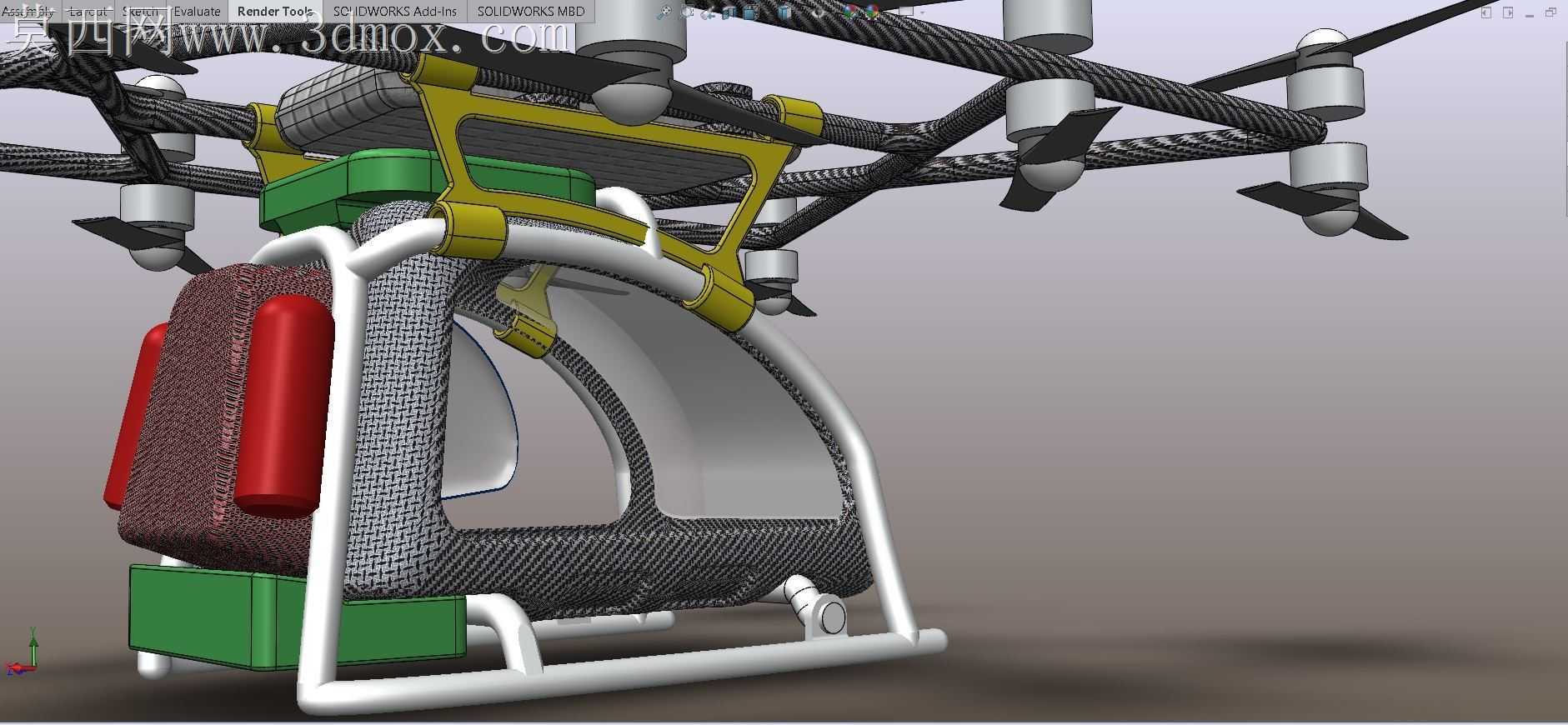

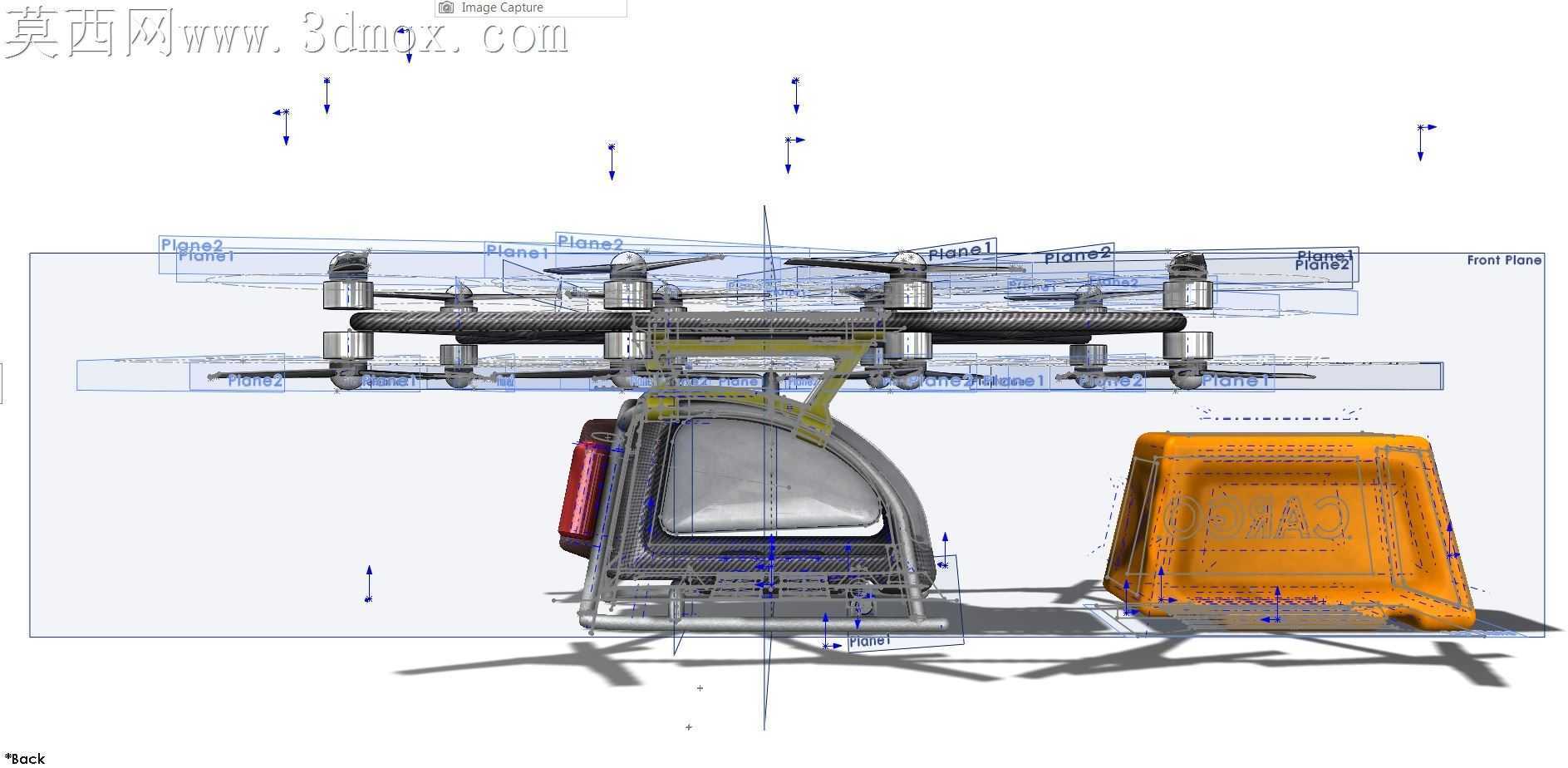

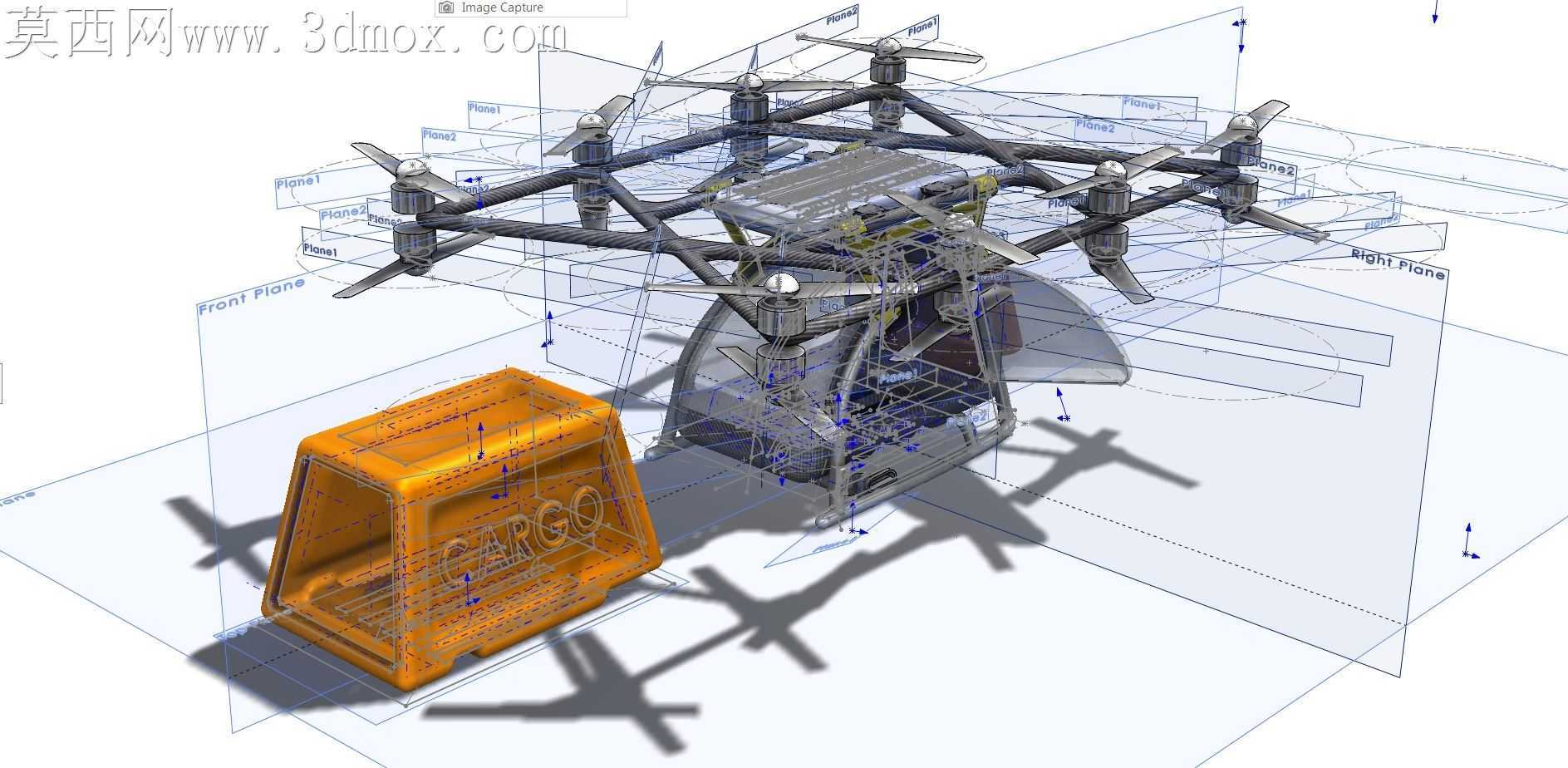

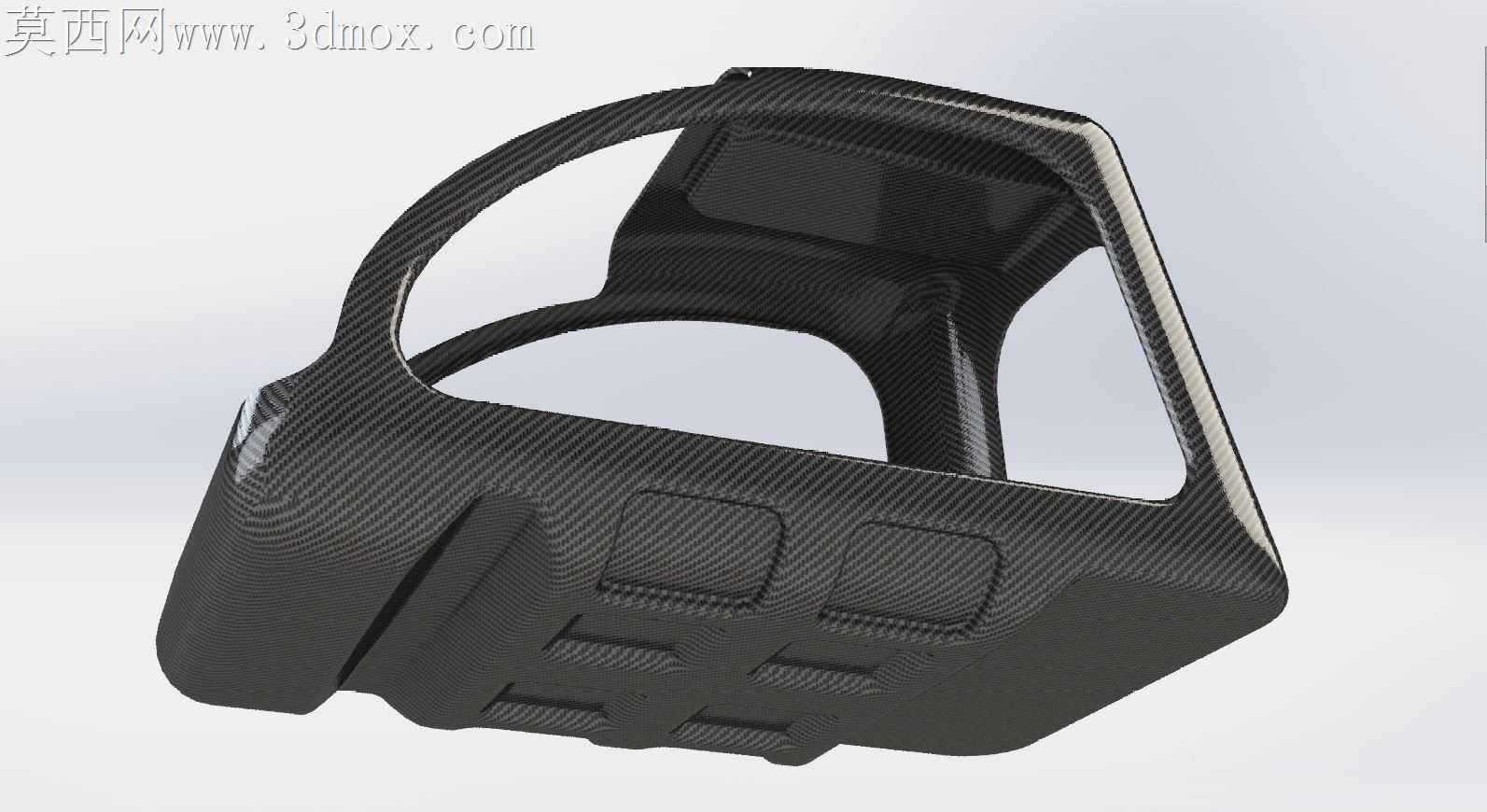

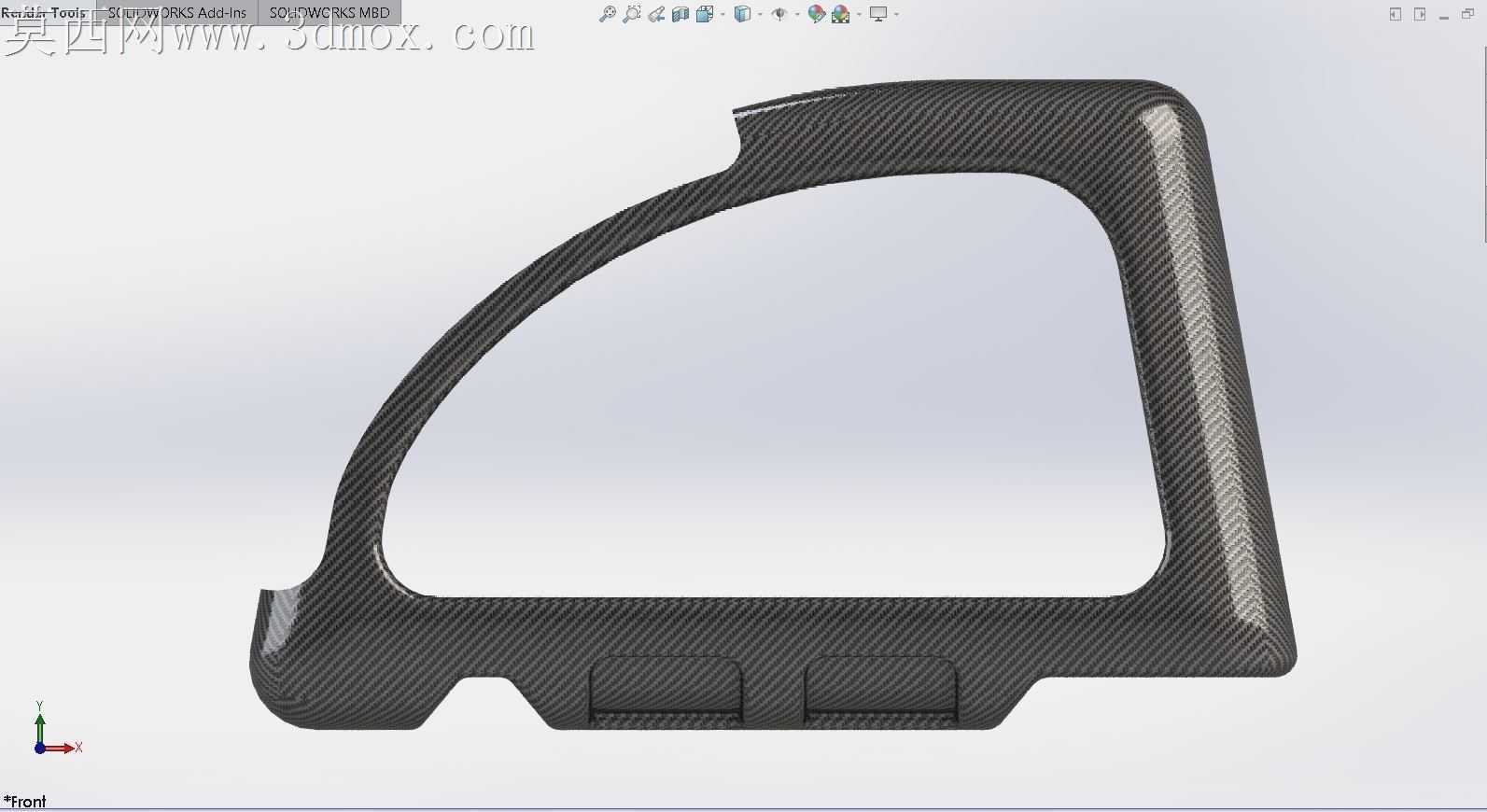

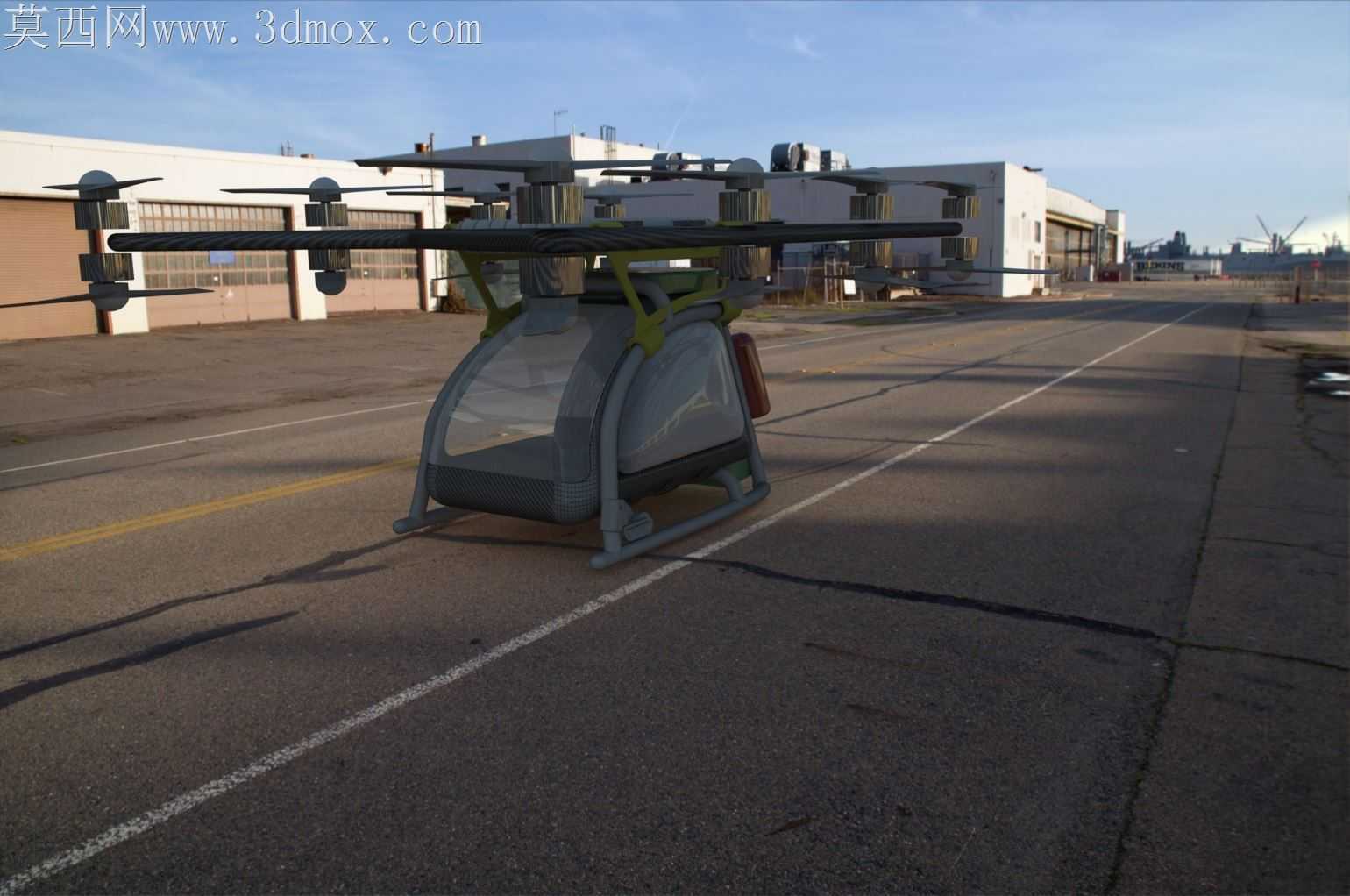

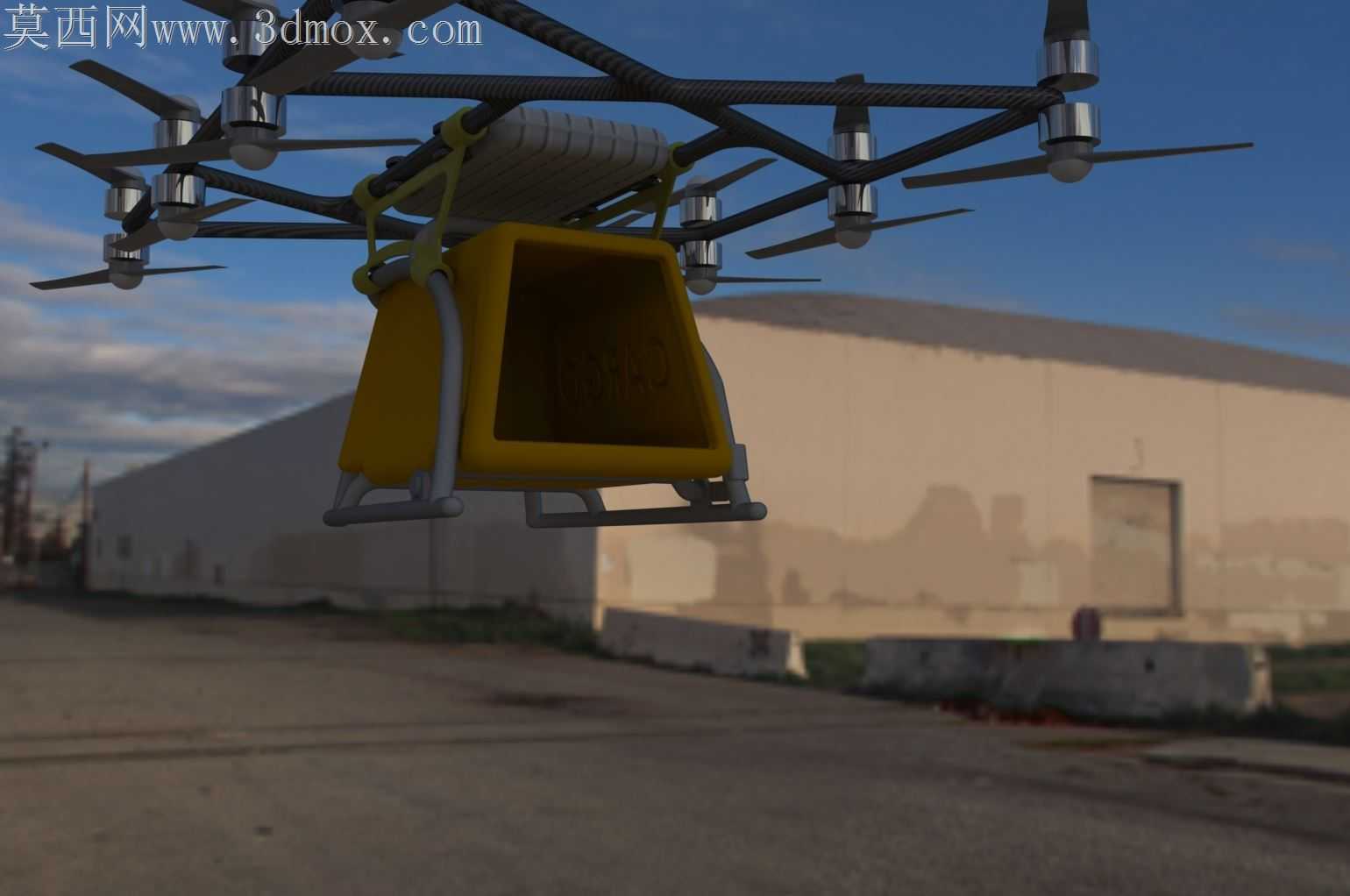

多旋翼载人飞行器的加工落地，最先要解决的就是机架共振与载荷分布的矛盾，常规消费级无人机的薄壁碳管拼接方案，在载人级载荷下极易出现管接位置应力集中，飞行中旋翼高频振动传导至座舱引发结构疲劳。这套八旋翼布局的机架没有沿用常见的正八边形单层管架，而是采用双层交叉碳管桁架结构，上下两层碳管通过定制的铝合金转接件锁固，每一处旋翼电机的安装座都落在上下管的交叉节点上，把旋翼转动产生的交变载荷直接分散到整圈桁架上，避免单根碳管承受持续的弯折力矩。座舱部分的曲面壳体没有做一体化薄壳设计，而是在透明舱盖的边框处预埋了碳纤维加强筋，舱门的铰接位置特意做了偏心轴套结构，抵消长期开合带来的铰接位磨损间隙，避免飞行中舱门出现异响或松动。座舱下方的滑橇式起落架没有直接固定在座舱底板上，而是通过四个橡胶阻尼减震座与机架主桁架连接，降落时的冲击载荷先经过减震座缓冲，再传导至机架和座舱，既保护座舱内的人员与设备，也避免硬着陆的冲击力直接掰裂管架的连接节点。八组旋翼的电机安装座都预留了0.2mm的同轴度调整间隙，装配时可以通过塞尺微调每个电机的安装倾角，抵消不同电机的动平衡误差，避免飞行中出现偏航力矩。机身后侧挂载的电池舱采用快拆锁扣结构，锁扣的咬合面做了防滑齿纹，即使在持续振动的飞行状态下也不会出现松脱，同时电池舱的重心位置刚好落在整机的几何中心下方，不会因为电池重量偏移导致整机配平困难。机架上所有的碳管切割端面都做了倒角封边处理，避免尖锐的碳纤毛刺划伤装配人员，也防止管端在长期受力时出现层间开裂。座舱内部的操纵台安装位预留了通用的安装孔位，可以适配不同型号的飞控与显示设备，不需要二次打孔破坏座舱壳体的结构强度。旋翼的保护架没有采用额外加装的外置护圈，而是把上层桁架的外延部分直接作为旋翼的防护结构，既减少了额外的结构重量，也避免外置护圈在碰撞时脱落引发二次风险。整套结构在设计时就考虑了小批量加工的适配性，所有的金属转接件都可以通过三轴铣床加工完成，不需要定制复杂的五轴曲面零件，碳管的切割长度都统一为标准规格，不需要定制特殊长度的碳管型材，大幅降低了加工成本与装配难度。
