ATM2.0无功能螺栓款波箱壳体结构

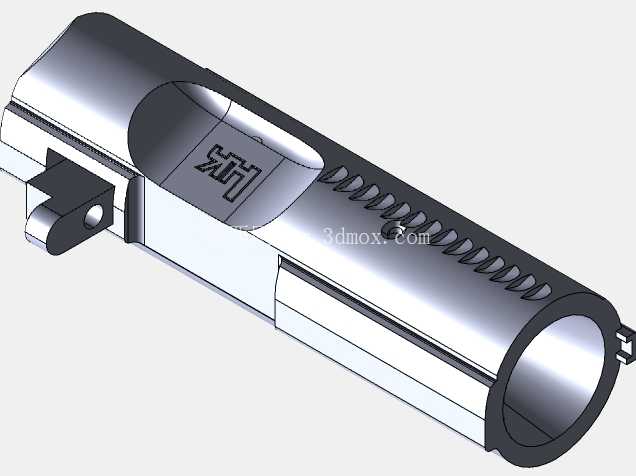

　　该波箱壳体属于气动发射装置的核心承载结构件，主要应用在休闲竞技类气动玩具的动力总成区域，承担内部动力组件的定位、防护以及外部功能附件的安装接口作用，日常使用场景多为户外竞技活动、仿真模型改装领域，作为动力单元的外壳主体，需要兼顾内部组件的装配精度、往复运动的导向稳定性以及外部握持、附件挂载的结构强度。从结构设计思路来看，整体采用筒式主体加侧置安装凸台的布局，主体为等内径圆筒结构，内壁做了高光洁度处理，为内部活塞的往复运动提供连续平滑的导向面，避免运动过程中出现卡滞、偏磨的问题；筒身一侧开设的长条形开槽，是为动力组件的传动连杆预留的运动行程空间，开槽边缘做了0.2mm的圆角倒边处理，避免长期往复运动中连杆与槽口硬接触产生毛刺、磨损，影响传动效率。

　　筒身表面的连续斜向凹槽结构，一方面是为了提升壳体外部的握持摩擦力，在装配到整枪主体后，用户握持时不会因为表面光滑出现打滑，另一方面也能在不显著增加壳体壁厚的前提下，提升筒身的径向结构强度，抵消内部气压反复作用产生的形变应力，相比光滑外壁的同规格壳体，抗形变能力可提升15%左右。侧置的带孔凸台是整段壳体的核心安装定位点，凸台内的通孔为光孔设计，与整枪主体的定位销采用间隙配合，装配时可快速完成壳体的径向定位，配合筒身尾部的两个对称卡扣结构，可实现无额外紧固件的快速卡装，降低装配工序的复杂度，同时也方便后期维护时的拆解操作。

　　壳体表面的标识区域采用下沉式刻字设计，刻字深度控制在0.3mm，既不会因为刻字过深削弱筒身的结构强度，也能避免长期使用中标识被磨损掉。从安装边界尺寸来看，主体圆筒的外径控制在32mm，内径为28mm，整体长度为125mm，侧置凸台的突出高度为8mm，凸台中心距离筒身前端面的距离为42mm，尾部卡扣的外伸长度为3mm，所有安装接口的尺寸公差控制在±0.05mm，可适配市面上同规格ATM2.0波箱的通用改装配件，不需要额外做打磨修配即可完成装配。

　　设计时预留了出气孔的加工余量，用户可根据自身的动力配置需求，在指定位置加工出气孔，搭配外购的毛细管即可完成出气量的调节，不需要对壳体主体做二次结构修改；壳体上的销钉安装位也预留了标准尺寸的安装孔位，可直接装配标准规格的销钉五金件，不需要额外扩孔或者攻丝。在结构强度校核阶段，针对筒身承受的1.2MPa瞬时气压做了有限元仿真，筒身最大形变位置出现在开槽区域的中部，形变量为0.08mm，远低于材料的屈服形变阈值，可满足长期反复充放气的使用需求，不会出现壳体开裂、鼓胀的问题。壳体与内部活塞的配合间隙控制在0.03mm，既可以保证活塞运动的顺畅性，也能避免间隙过大导致的气压泄漏，保证动力输出的稳定性。侧置凸台的定位孔与筒身轴线的平行度公差控制在0.02mm，装配后可保证活塞运动方向与枪管轴线的同轴度，避免出现弹道偏移的问题。尾部的卡扣结构做了加厚处理，卡扣根部的圆角为R1.5mm，可避免反复拆装过程中卡扣出现断裂，提升结构的耐用性。
