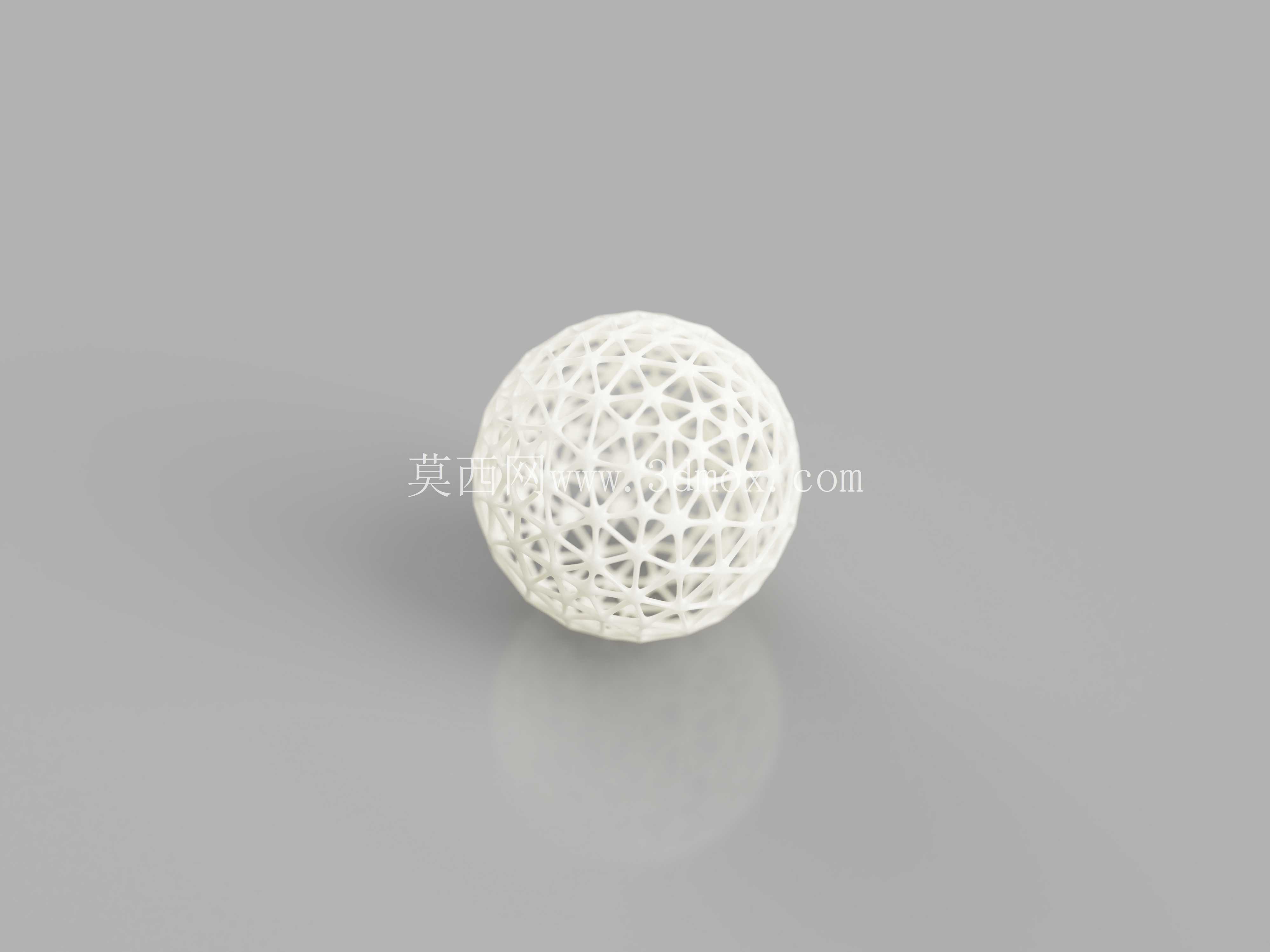

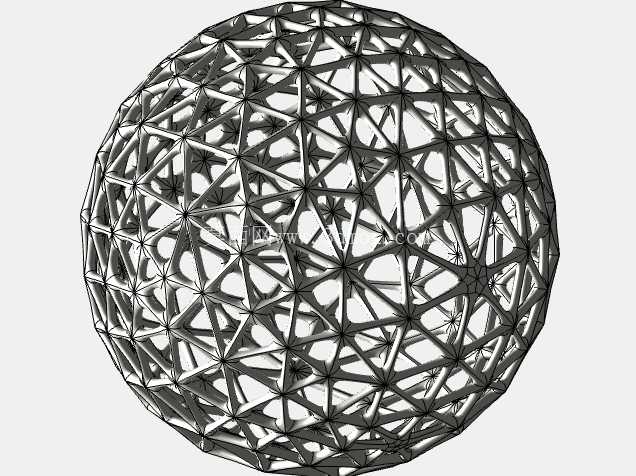

镂空网状球体晶格结构设计方案

项目分类:铸造模 发布时间:2026-05-26 ID:1161123
  • 镂空网状球体晶格结构设计方案
  • 镂空网状球体晶格结构设计方案

这类镂空球晶格结构,在轻量化结构设计、特种铸造工艺验证、仿生多孔材料研发场景中有着非常广泛的落地空间。从实际工程落地的角度看,该结构首先要满足的是力学性能与重量的平衡,传统实心球体在相同外径下重量大、材料利用率低,在需要减重同时保留球面外形、保证径向受力均匀性的场合,这种经纬交错的网状晶格结构能在减少70%以上实体材料用量的前提下,保留接近实心球体的径向抗压能力,尤其适合作为航空航天内饰的轻量化填充构件、医疗植入物的骨结合基体、文创产品的镂空装饰构件来使用。

设计这类结构的时候,不能直接用实体切除的方式来做,那样会产生大量碎面,后续导入铸造仿真软件的时候很容易出现网格划分失败的问题。实际建模过程中,首先要确定球体的基准外径,根据应用场景的安装边界预留足够的装配公差,比如作为装饰构件使用时,外径公差要控制在±0.2mm以内,避免和外围安装框出现卡滞;如果是作为铸造工艺的试验样件,要提前考虑晶格筋条的拔模斜度,筋条的截面不能做等径圆柱,要顺着出模方向做0.5°到1°的斜度,防止开模的时候出现粘模、筋条拉断的问题。

结构本身的筋条交错逻辑也有讲究,不能为了追求视觉效果随意布置线条走向,要保证每一个网格单元的受力传递路径连续,避免出现局部应力集中的薄弱点。实际设计时会先在球面上布置均匀的经纬样条线,所有样条线的交点都要做G1连续的圆角过渡,圆角半径不能小于筋条直径的0.3倍,否则铸造的时候金属液在转角位置容易出现卷气、冷隔缺陷,3D打印制作的时候也会因为转角处应力集中导致打印件翘曲变形。筋条的直径要根据实际使用场景调整,作为承重结构使用时,筋条直径不小于球体外径的1/20,保证受压时不会出现筋条失稳;如果是作为过滤类构件使用,可以适当缩小筋条直径、加密网格密度,同时保证每个网格的开孔尺寸均匀,误差控制在0.1mm以内,满足流体通过时的流速一致性要求。

从安装边界来看,这类球体晶格结构如果是作为独立构件使用,不需要额外设计安装接口,直接依靠球面定位即可;如果是作为部件内嵌到其他总成里,要在球体的两极位置预留出定位平面,平面直径根据配合的安装座尺寸确定,一般不小于球体外径的1/8,保证装配时不会出现打滑、转动的问题。另外还要考虑结构的后处理工艺空间,比如做表面阳极氧化、喷砂处理的时候,镂空结构的内部要保证磨料、氧化液能够顺利流出,不能出现封闭的内腔死角,所以设计时所有网格单元都是通透结构,没有封闭的空腔,避免后处理时残留液体导致构件腐蚀。

在铸造工艺适配方面,这类结构属于典型的薄壁复杂铸件,浇注系统的设计要避开筋条交错的密集区域,内浇口设置在球体的赤道位置,保证金属液能够顺着筋条走向均匀填充到整个球体的各个位置,避免出现浇不足的缺陷。同时要根据筋条的厚度计算凝固时间,在筋条较厚的交点位置设置冷铁,保证整个构件的凝固顺序从外到内,减少缩孔缩松缺陷。如果是采用3D打印工艺制作,要提前调整打印摆放角度,尽量让筋条的走向和打印层厚方向形成45°以上的夹角,减少支撑结构的使用,降低后处理打磨的工作量,同时保证支撑拆除后不会在筋条表面留下过深的打磨痕迹,影响结构的外观和力学性能。

实际使用中,这类结构还可以根据需求调整网格的疏密分布,比如在受力较大的两极位置加密筋条、增大筋条直径,在受力较小的赤道区域适当放大网格尺寸、减小筋条直径,进一步优化结构的重量分布,在保证性能的前提下最大限度降低材料消耗。另外结构的表面可以根据使用场景做不同的处理,作为文创装饰件时可以做抛光、电镀处理,提升表面质感;作为工业结构件使用时可以做喷丸、钝化处理,提升表面的抗疲劳性能。
