绳索触发式飞轮蓄能手持发射装置结构

　　装置的动力触发逻辑参考了摩托车油门的操控形式，将传统扳机的按压触发改为侧置把手上的绳索缠绕传动结构，绳索采用多股编织的高强度柔性材质，缠绕在侧把手的联动转轴上，当使用者握持装置后，手指可自然搭在侧把手位置，通过类似拧动油门的施力动作拉动绳索，绳索的牵引力通过导向轮组传递到飞轮组的锁止机构上，解除飞轮的旋转限位后，高速旋转的飞轮通过齿轮啮合结构将动能传递到发射管位置的推送构件上，完成发射动作，这种触发形式相比传统扳机结构，施力行程更长，触发力度可通过绳索缠绕圈数进行微调，避免误触发的同时也能适配不同使用者的操作力度习惯。该手持发射装置采用飞轮蓄能作为核心动力输出逻辑，整体结构围绕单手握持的操作边界展开设计，握持区域采用符合人体工学的弧形轮廓，握持段宽度控制在42mm范围内，适配多数成年使用者的手掌开合尺寸，整体装置从发射管口到尾部电池仓的总长度控制在380mm区间，不含蓄能飞轮组的主体厚度为38mm，可适配常规携行装具的挂载尺寸要求，不会因结构外凸造成携行干涉。

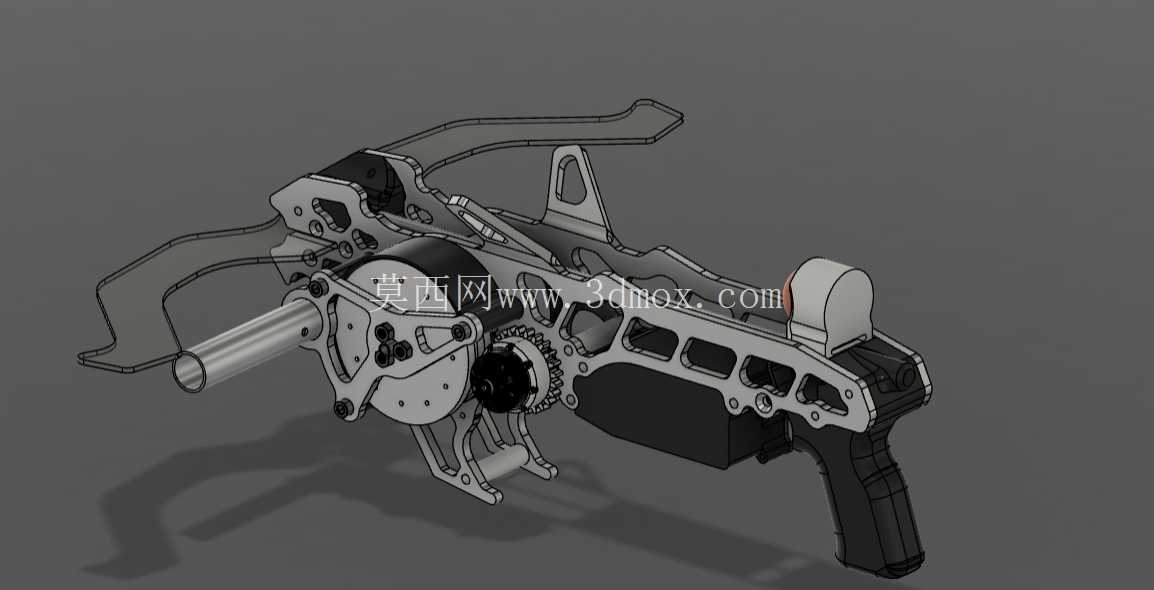

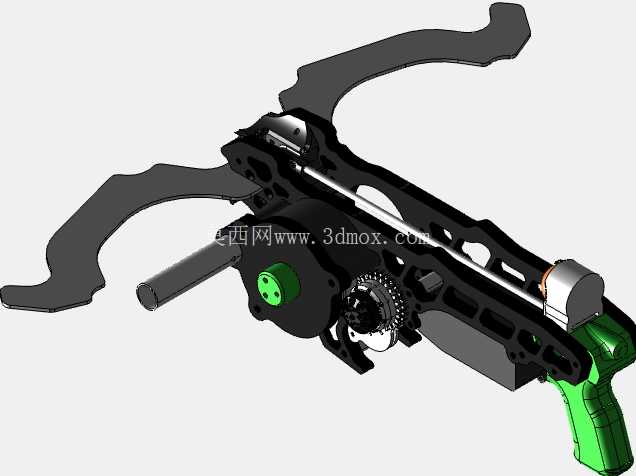

　　从结构布局来看，装置的核心蓄能飞轮组布置在主体结构的中上部位置，重心靠近握持区域的上方，单手握持时的重心偏移量控制在15mm以内，长时间握持不会产生明显的下坠疲劳感；飞轮组外侧设置了镂空的防护框架，框架上开设了多组减重孔，在保证结构强度覆盖飞轮旋转边界的前提下，尽可能降低整体结构重量，防护框架与主体骨架采用一体化的连接结构，安装时通过定位销完成基准定位，再用内六角螺丝完成紧固，装配后的飞轮旋转间隙控制在0.3mm，既不会出现运转剐蹭，也能保证齿轮啮合的精度要求。发射管采用光滑内壁的金属圆管结构，通过管夹固定在主体骨架的前端位置，管夹上设置了长条形调节孔，可根据实际装配需求调整发射管的前后伸出长度，调整范围为20mm，适配不同长度的发射耗材；发射管下方设置了导向杆结构，推送构件沿着导向杆做直线往复运动，导向杆两端采用铜套作为滑动支撑，降低往复运动的摩擦阻力，同时铜套具备自润滑特性，长期使用无需频繁加注润滑脂，减少维护工作量。

　　装置的尾部设置了电池仓结构，仓体采用卡扣式连接设计，无需额外工具即可完成电池的更换，电池仓的外轮廓与握持区域的尾部平滑过渡，不会出现棱角硌手的问题；电池仓与飞轮驱动电机之间通过走线槽完成线路布置，所有线路都隐藏在主体骨架的内部空腔中，外部没有明线外露，避免使用过程中线路被剐蹭造成断路故障。齿轮传动组布置在飞轮与推送构件之间，采用渐开线圆柱齿轮结构，齿轮模数根据飞轮的输出扭矩进行匹配，传动过程中的动力损失控制在8%以内，齿轮组的外侧设置了可拆卸的盖板，盖板上预留了润滑脂加注口，日常维护时无需完全拆解主体结构即可完成齿轮组的润滑保养。侧置的绳索缠绕把手采用转轴式连接结构，把手的旋转角度限制在35度范围内，避免旋转角度过大造成绳索脱槽，转轴位置设置了复位扭簧，完成触发动作松开把手后，扭簧可带动把手自动复位，同时联动锁止机构重新卡入飞轮的限位槽，为下一次蓄能发射做好准备。整个装置的主体骨架采用等强度设计思路，在受力较大的飞轮安装位置、握持区域、发射管固定位置都做了局部加厚处理，非受力区域则通过镂空开槽的方式降低重量，整体装配完成后的重量控制在1.8kg以内，单手握持操作无明显负重感。

　　从应用场景来看，该结构可适配休闲竞技、道具演示等场景的使用需求，所有运动构件都设置了可靠的限位结构，飞轮旋转区域完全被防护框架覆盖，使用过程中不会出现运动构件外露造成的安全隐患；各连接位置的紧固件都采用防松设计，经过多次循环触发后也不会出现螺丝松动、结构移位的问题，整体结构的可靠性满足高频次使用的要求。在安装边界方面，所有零部件的装配基准都统一到主体骨架的中心平面上，各构件的安装公差控制在±0.1mm范围内，装配时无需额外做配磨调整，即可保证各运动副的配合间隙符合设计要求；飞轮做了动平衡校正，高速旋转时的振动量控制在0.2mm/s以内，不会因振动造成握持不稳或者结构疲劳损坏。
