影视主题绿巨人面罩铸造模具结构设计

　　这套面向影视周边衍生产品开发的面罩成型铸造模具，核心服务于主题IP周边的批量生产场景，适配文创衍生品、主题活动道具、cosplay装备等多领域的成型制造需求，区别于常规工业结构件模具，这类文创类铸造模需要在保证铸件成型精度的同时，完整还原IP形象的面部细节特征，避免后续大量的人工修型工作量。从实际生产用途来看，该模具完成浇注冷却开模后，可直接得到轮廓完整的绿巨人面罩毛坯，经过简单的飞边打磨、表面喷涂处理即可作为成品使用，相比传统的手工雕刻、3D打印单件制作，铸造工艺的生产效率更高，单件成本更低，适合百件级以上的小批量生产需求，能够覆盖线下主题活动道具供应、电商平台周边售卖等不同量级的订单需求。

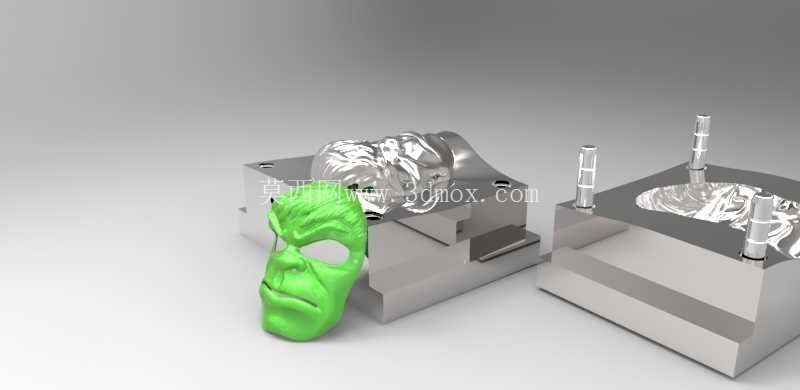

　　在功能特性设计上，模具的分型面选择完全贴合面罩的曲面轮廓走向，沿着面罩侧面最宽的轮廓线设置分型边界，既保证开模时不会出现曲面倒扣拉伤铸件的问题，也能让浇注过程中的型腔内气体顺着分型面的排气槽顺利排出，减少铸件表面的气孔、缺料缺陷。模具的浇注系统设置在面罩的额头顶部位置，采用底注式的流道走向，让金属液或者铸造树脂从型腔底部缓慢向上填充，避免液流直接冲击面部的细节纹理区域，减少流痕、冲砂缺陷的出现概率，同时在眉毛、发丝纹理的深腔位置单独设置了微型排气塞，保证这些细微结构处的填充饱满度，不会出现细节缺肉的问题。

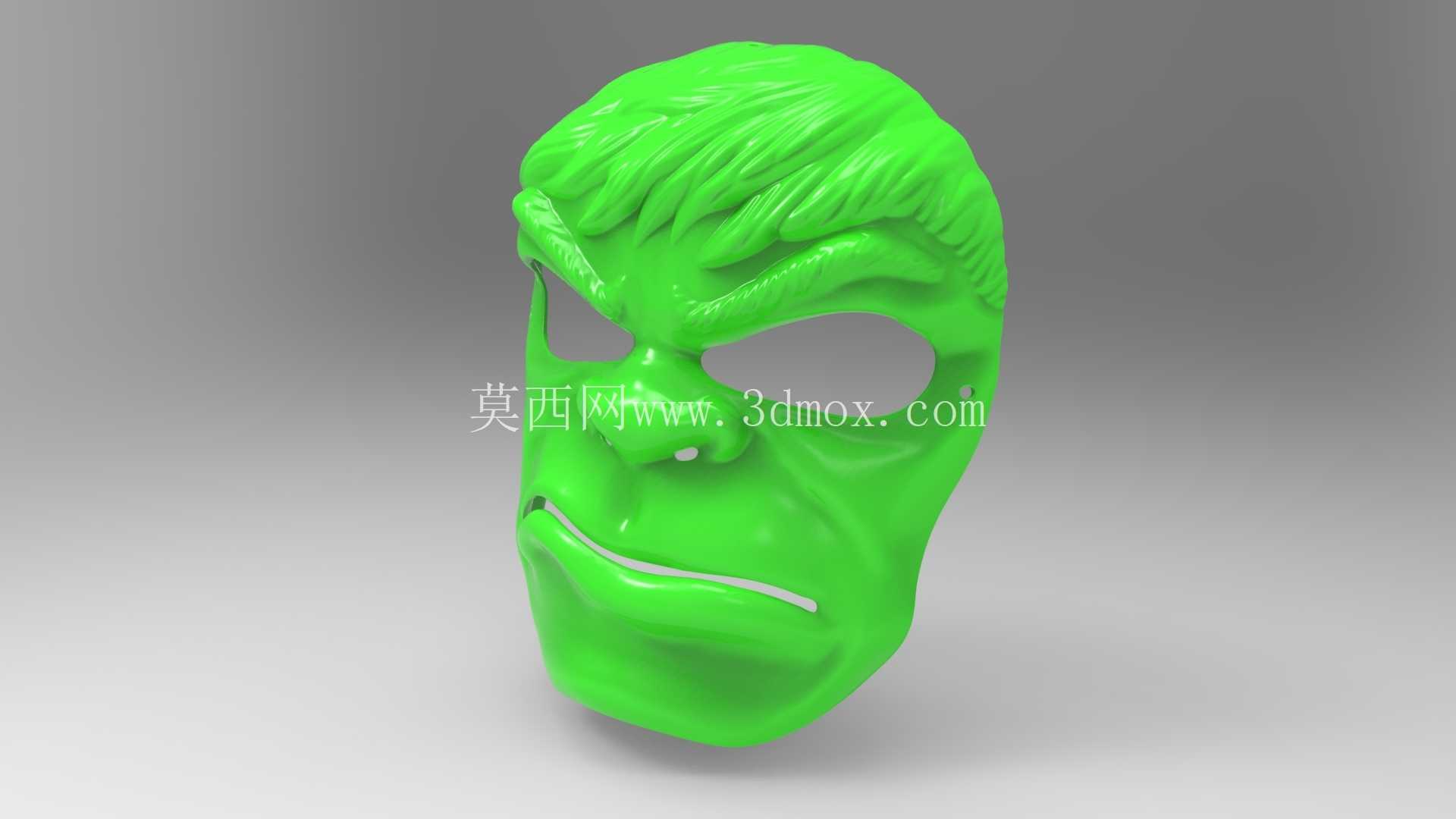

　　设计思路上，首先是逆向还原绿巨人面罩的外观曲面，将面部的肌肉起伏、发丝纹理、眉骨凸起这些特征做等比例缩放适配成人面部佩戴尺寸，预留出后续佩戴时的缓冲层安装空间，面罩的眼部开孔、口鼻处的透气间隙都在模具型腔上直接成型，不需要后续二次钻孔加工，减少工序步骤。模具的模架部分采用标准模架搭配定制镶块的结构，面部的细节纹理区域做成单独的镶件，既方便后续纹理磨损后的更换维修，也能在加工时单独对镶件进行精雕加工，保证纹理的清晰度，降低整模加工的难度。

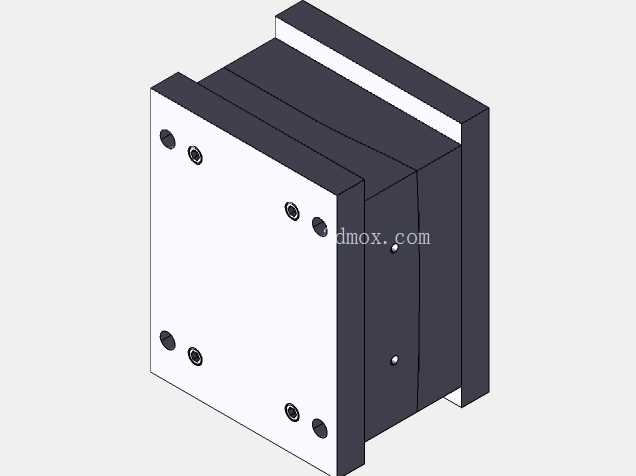

　　在外形尺寸与安装边界上，整套模具的闭合高度适配常规立式浇注设备的安装尺寸，模架的周圈设置了标准的压板槽，不需要额外制作安装夹具就能直接固定在浇注工作台上，模具的导柱导套设置在模架的四个角位，合模时的定位精度控制在0.02mm以内，避免合模错位导致的铸件错边问题。面罩型腔的内部尺寸按照佩戴需求设置，整体面罩的宽度适配绝大多数成人的头围尺寸，内壁预留了2mm的涂层厚度空间，方便后续做亲肤层的涂覆处理，模具的顶出机构均匀分布在面罩的额头、下巴、两侧脸颊的非外观面位置，顶杆的端面与型腔表面齐平，顶出时不会在面罩的外观面留下明显的顶杆痕迹，减少后续打磨的工作量。针对铸造过程中的热胀冷缩问题，型腔的尺寸按照所选铸造材料的收缩率做了精准补偿，保证冷却后面罩的尺寸偏差控制在允许范围内，不会出现尺寸过小无法佩戴或者尺寸过大佩戴松动的问题。模具的冷却水道沿着型腔的轮廓均匀排布，保证浇注后各个区域的冷却速度一致，避免因冷却不均导致的铸件变形问题，尤其是鼻梁、眉骨这些壁厚差异较大的区域，单独调整了水道的间距，平衡不同位置的冷却效率。
